Podłączenie silnika do falownika jest kluczowym procesem, który wymaga precyzyjnego przestrzegania kilku istotnych kroków oraz zasad bezpieczeństwa. Właściwe połączenie nie tylko zapewnia efektywne działanie silnika, ale także minimalizuje ryzyko awarii i uszkodzeń. Aby rozpocząć, należy dokładnie sprawdzić tabliczkę znamionową silnika, co pozwoli określić jego moc, napięcie oraz sposób połączenia uzwojeń. Wybór odpowiedniego falownika jest równie ważny, ponieważ musi on być zgodny z parametrami silnika.
W artykule przedstawimy krok po kroku, jak prawidłowo podłączyć silnik do falownika, zwracając uwagę na kluczowe zasady bezpieczeństwa oraz typowe błędy, których należy unikać. Dzięki tym informacjom, każdy, kto planuje podłączenie silnika, zyska pewność, że proces ten przebiegnie sprawnie i bezpiecznie.
Kluczowe wnioski:
- Przed podłączeniem silnika należy sprawdzić jego parametry, takie jak moc, napięcie i sposób połączenia uzwojeń.
- Wybór falownika powinien być zgodny z mocą i napięciem silnika, a także z jego typem.
- Uziemienie silnika i falownika jest kluczowe dla zapewnienia bezpieczeństwa pracy.
- Podczas podłączania należy unikać typowych błędów, takich jak zamiana przewodów, co może prowadzić do odwrócenia kierunku obrotów silnika.
- W przypadku problemów, takich jak zakłócenia elektromagnetyczne, należy zastosować odpowiednie techniki diagnostyczne i rozwiązania.
Jak podłączyć silnik do falownika - krok po kroku dla początkujących
Podłączenie silnika do falownika to proces, który wymaga dokładności i przestrzegania kilku kluczowych kroków. Na początku należy upewnić się, że wszystkie elementy są odpowiednio przygotowane. Właściwe podłączenie silnika do falownika nie tylko wpływa na jego wydajność, ale także na bezpieczeństwo całego systemu. W tym artykule przedstawimy szczegółowy przewodnik, który pomoże w prawidłowym wykonaniu tego zadania.
Przede wszystkim, przed przystąpieniem do podłączenia, konieczne jest sprawdzenie parametrów silnika, takich jak moc, napięcie i sposób połączenia uzwojeń. Następnie, należy wybrać odpowiedni falownik, który będzie kompatybilny z silnikiem. Po dokonaniu tych wstępnych kroków, można przystąpić do właściwego podłączenia przewodów silnika do zacisków falownika, zachowując przy tym odpowiednią kolejność. Ważne jest, aby upewnić się, że wszystkie połączenia są dobrze osadzone i zabezpieczone.
Sprawdzenie parametrów silnika przed podłączeniem

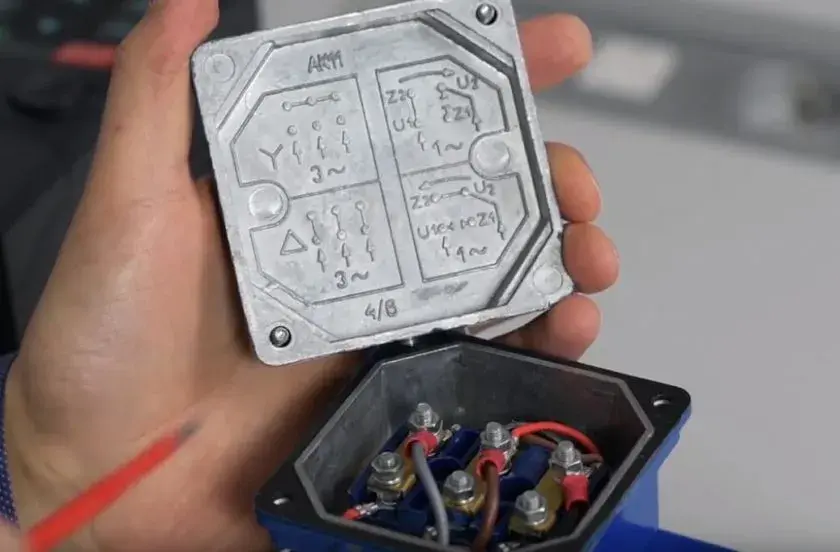

Aby prawidłowo podłączyć silnik do falownika, pierwszym krokiem jest odczytanie tabliczki znamionowej silnika. Tabliczka ta zawiera kluczowe informacje, takie jak moc, napięcie oraz konfiguracja uzwojeń (gwiazda lub trójkąt). Zrozumienie tych parametrów jest niezbędne do dalszych działań, ponieważ pozwala na dokonanie odpowiedniego wyboru falownika oraz sposobu podłączenia. Warto zwrócić uwagę na to, czy silnik ma możliwość pracy w różnych konfiguracjach, co może wpłynąć na jego kompatybilność z falownikiem.
- Odczyt mocy silnika, która jest kluczowa dla wyboru falownika.
- Sprawdzenie napięcia zasilania, aby uniknąć uszkodzeń.
- Ustalenie sposobu połączenia uzwojeń, co ma znaczenie dla poprawnej pracy silnika.
Wybór odpowiedniego falownika do silnika
Wybór odpowiedniego falownika jest kluczowy dla prawidłowego działania silnika. Falownik musi być zgodny z parametrami silnika, takimi jak moc i napięcie. Przede wszystkim, należy zwrócić uwagę na moc falownika, która powinna być co najmniej równa mocy silnika. Jeśli silnik ma moc 2,2 kW, falownik powinien mieć moc minimum 2,2 kW lub więcej. Kolejnym ważnym czynnikiem jest napięcie; falownik musi być zgodny z napięciem zasilania silnika, na przykład 230 V lub 400 V.
W przypadku silników trójfazowych, należy również upewnić się, że falownik jest przystosowany do pracy z silnikami trójfazowymi. Warto również rozważyć typ falownika — jednofazowy czy trójfazowy, w zależności od wymagań aplikacji. Dobrze dobrany falownik umożliwia nie tylko efektywne działanie silnika, ale także jego długotrwałą i bezawaryjną pracę.Uziemienie silnika i falownika dla bezpiecznej pracy

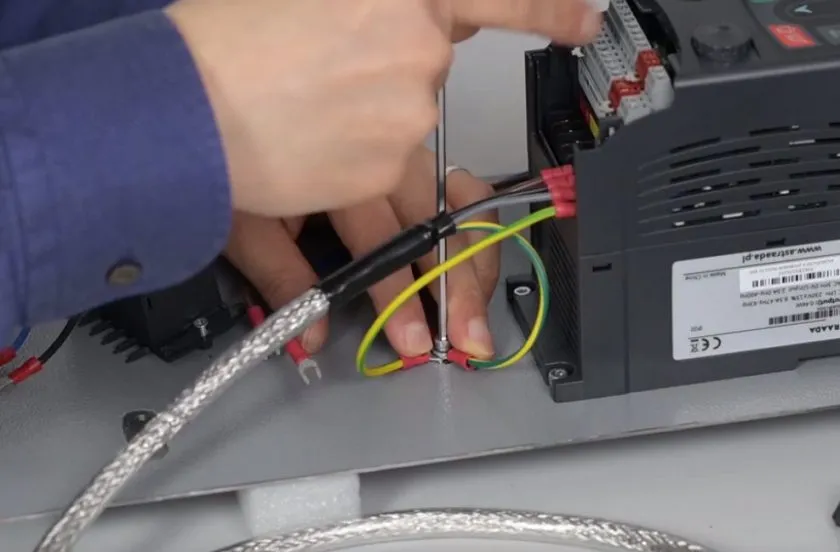

Uziemienie silnika i falownika jest kluczowym elementem zapewniającym bezpieczeństwo pracy całego systemu. Właściwe uziemienie chroni przed porażeniem elektrycznym oraz minimalizuje ryzyko uszkodzeń sprzętu. Należy podłączyć przewód uziemiający do wspólnego punktu uziemienia, co pozwala na skuteczne odprowadzenie ewentualnych przepięć. Ważne jest, aby przewód uziemiający był jak najkrótszy i miał przekrój co najmniej równy przewodom zasilającym silnik.
Podczas instalacji należy również upewnić się, że przewód uziemiający jest solidnie podłączony zarówno do obudowy silnika, jak i do zacisku uziemienia falownika. Nieprawidłowe uziemienie może prowadzić do poważnych problemów, w tym uszkodzenia falownika lub silnika. Dlatego warto zwrócić szczególną uwagę na ten aspekt, aby zapewnić długotrwałą i bezpieczną pracę urządzeń.
Unikanie typowych błędów podczas podłączania
Podczas podłączania silnika do falownika istnieje wiele typowych błędów, które można łatwo uniknąć. Najczęstsze z nich to zamiana przewodów, co może prowadzić do odwrócenia kierunku obrotów silnika. Inny powszechny błąd to niewłaściwe uziemienie, które może skutkować awarią sprzętu. Ważne jest również, aby nie stosować dodatkowych wyłączników między falownikiem a silnikiem, ponieważ mogą one powodować uszkodzenia.
Aby zminimalizować ryzyko błędów, warto przed uruchomieniem systemu dwukrotnie sprawdzić wszystkie połączenia. Upewnij się, że wszystkie zaciski są dobrze osadzone, a przewody są odpowiednio oznaczone. Dbanie o te szczegóły pomoże uniknąć wielu problemów i zapewni bezpieczne działanie całego systemu.
Diagnostyka i rozwiązywanie problemów z połączeniem
Diagnostyka problemów po podłączeniu silnika do falownika jest kluczowa dla zapewnienia jego prawidłowego działania. Jednym z najczęstszych problemów, które mogą wystąpić, jest kierunek obrotów silnika. Aby sprawdzić, czy silnik obraca się w odpowiednią stronę, można obserwować jego ruch lub użyć obrotomierza. Jeśli kierunek jest nieprawidłowy, może to być spowodowane zamianą dwóch przewodów zasilających. W takim przypadku wystarczy zamienić miejscami przewody U i V na zaciskach falownika, aby skorygować kierunek obrotów.
Kolejnym problemem, który może się pojawić, jest zakłócenia elektromagnetyczne, które mogą wpływać na działanie silnika i falownika. Aby zminimalizować te zakłócenia, ważne jest, aby przewody wyjściowe falownika były odpowiednio ekranowane. Dobrą praktyką jest również utrzymanie przewodów zasilających i sygnałowych w odpowiedniej odległości od siebie, co pomoże zredukować wpływ zakłóceń. W przypadku wystąpienia problemów z zakłóceniami, warto zainwestować w dławiki AC, które mogą pomóc w stabilizacji pracy systemu.
Jak zidentyfikować problemy z kierunkiem obrotów silnika
Aby ustalić, czy silnik obraca się w odpowiednim kierunku, należy najpierw obserwować jego ruch. Jeśli silnik obraca się w przeciwną stronę niż zamierzono, można to łatwo skorygować. Sprawdź połączenia przewodów na falowniku, szczególnie U i V, i zamień je miejscami, aby zmienić kierunek obrotów. Po dokonaniu tej zmiany, ponownie uruchom silnik i upewnij się, że obraca się we właściwą stronę. W przypadku wątpliwości warto skonsultować się z dokumentacją techniczną silnika oraz falownika, aby upewnić się, że wszystkie parametry są zgodne.
Co zrobić w przypadku zakłóceń elektromagnetycznych?
Zakłócenia elektromagnetyczne mogą znacząco wpływać na wydajność silnika oraz falownika. Aby je zminimalizować, warto zastosować kilka skutecznych strategii. Po pierwsze, upewnij się, że przewody wyjściowe falownika są odpowiednio ekranowane, co pomoże w redukcji zakłóceń. Ekranowanie przewodów polega na zastosowaniu specjalnych materiałów, które blokują niepożądane sygnały elektromagnetyczne. Po drugie, zachowaj odpowiednią odległość między przewodami zasilającymi a sygnałowymi, aby zminimalizować wpływ zakłóceń na działanie systemu. Dodatkowo, stosowanie dławików AC może pomóc w stabilizacji napięcia i zredukowaniu zakłóceń.W przypadku zakłóceń, warto również zainwestować w filtry EMI (Electromagnetic Interference), które mogą skutecznie eliminować niepożądane sygnały. Prawidłowe uziemienie systemu również odgrywa kluczową rolę w redukcji zakłóceń elektromagnetycznych, dlatego upewnij się, że wszystkie urządzenia są prawidłowo uziemione, zgodnie z zaleceniami producenta.
| Model falownika | Specyfikacja elektromagnetyczna |
| Falownik ABB ACS580 | Klasa ochrony: IP20, Zgodność z normą EMC: EN 61800-3 |
| Falownik Siemens SINAMICS G120 | Klasa ochrony: IP20, Zgodność z normą EMC: EN 61800-3 |
| Falownik Schneider Altivar 71 | Klasa ochrony: IP21, Zgodność z normą EMC: EN 61800-3 |
Czytaj więcej: Agregat AVR czy inwerter – który wybór oszczędzi Twój czas i pieniądze?
Jak monitorować i optymalizować pracę falownika w czasie rzeczywistym
W dzisiejszych czasach, monitorowanie pracy falownika w czasie rzeczywistym staje się kluczowym elementem zarządzania systemami napędowymi. Wykorzystanie technologii IoT (Internet of Things) umożliwia zbieranie danych o wydajności silnika oraz falownika, co pozwala na bieżąco analizować ich działanie. Dzięki zastosowaniu czujników i systemów monitorujących, można szybko identyfikować potencjalne problemy, takie jak zakłócenia elektromagnetyczne czy nieprawidłowy kierunek obrotów, co przyczynia się do zwiększenia efektywności i niezawodności całego systemu.Warto również rozważyć implementację algorytmów uczenia maszynowego, które analizują zebrane dane i prognozują przyszłe zachowanie systemu. Takie podejście nie tylko pozwala na szybką identyfikację problemów, ale także na optymalizację ustawień falownika w celu osiągnięcia lepszej wydajności energetycznej. Przykładowo, algorytmy mogą dostosowywać parametry pracy falownika w zależności od obciążenia, co prowadzi do zmniejszenia zużycia energii i wydłużenia żywotności komponentów.
