Wybór odpowiednich bezpieczników do rozdzielni elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa w każdym domu. Bezpieczniki pełnią istotną rolę w ochronie użytkowników oraz sprzętów elektrycznych przed uszkodzeniami spowodowanymi zwarciami, przeciążeniami oraz przepięciami. W artykule przedstawimy różne rodzaje zabezpieczeń, ich funkcje oraz zastosowanie, a także podpowiemy, jak prawidłowo je zainstalować i dbać o nie, aby działały skutecznie przez długi czas.
Znajomość zasad doboru bezpieczników oraz ich regularne testowanie może znacząco wpłynąć na bezpieczeństwo w Twoim domu. Warto zainwestować czas w zrozumienie, jakie zabezpieczenia są najlepsze dla Twojej instalacji elektrycznej, aby uniknąć niepotrzebnych problemów.
Najważniejsze informacje:
- Główne zabezpieczenia powinny obejmować ograniczniki przepięć, wyłączniki nadprądowe i różnicowoprądowe.
- Dobór zabezpieczeń powinien uwzględniać zapotrzebowanie na moc elektryczną, które w przeciętnym gospodarstwie domowym wynosi około 10-15 kW.
- Zaleca się stosowanie układu TN-S, który zapewnia odpowiednią ochronę przed porażeniem.
- Regularne testowanie wyłączników różnicowoprądowych jest kluczowe dla ich skuteczności – powinno się to robić przynajmniej raz w roku.
- Selektywność zabezpieczeń pomaga uniknąć niepotrzebnych wyłączeń podczas awarii.
Jakie rodzaje bezpieczników do rozdzielni wybrać dla bezpieczeństwa?
Wybór odpowiednich bezpieczników do rozdzielni elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa w każdym domu. Istnieje wiele typów zabezpieczeń, które mogą być zastosowane w instalacji elektrycznej, a ich właściwe dobranie ma ogromne znaczenie dla ochrony użytkowników oraz sprzętów. Wśród najpopularniejszych rodzajów bezpieczników znajdują się wyłączniki nadprądowe, wyłączniki różnicowoprądowe oraz ograniczniki przepięć, które pełnią różne funkcje i mają różne zastosowania. Każdy z tych typów zabezpieczeń ma swoje unikalne cechy i zastosowania. Na przykład, wyłączniki nadprądowe chronią przed przeciążeniem i zwarciem, co jest istotne w przypadku dużego zapotrzebowania na energię. Z kolei wyłączniki różnicowoprądowe zabezpieczają przed porażeniem prądem elektrycznym, a ograniczniki przepięć chronią instalację przed nagłymi wzrostami napięcia, które mogą być spowodowane np. burzą. Wybór odpowiednich zabezpieczeń powinien być dostosowany do specyfiki instalacji oraz wymagań użytkowników.Zabezpieczenia główne: kluczowe elementy ochrony przed przepięciami
Główne zabezpieczenia, takie jak ograniczniki przepięć, odgrywają fundamentalną rolę w ochronie instalacji elektrycznej. Ich zadaniem jest ochrona przed nagłymi wzrostami napięcia, które mogą uszkodzić sprzęt elektryczny. Ograniczniki przepięć klasy 1+2, takie jak SPBT12-280/4 EATON, są szczególnie zalecane do stosowania w rozdzielnicach domowych, ponieważ skutecznie zabezpieczają przed przepięciami zarówno zewnętrznymi, jak i wewnętrznymi.
- Ogranicznik przepięć klasy 1+2: SPBT12-280/4 EATON - 4-biegunowy, idealny do rozdzielni.
- Ogranicznik przepięć klasy 1: Z-SH/3 - cylindryczny, stosowany w różnych instalacjach.
- Ogranicznik przepięć klasy 2: HNC-25/4/003-A - skuteczna ochrona przed przepięciami.
| Typ zabezpieczenia | Przykład produktu | Funkcja |
| Ogranicznik przepięć | SPBT12-280/4 EATON | Ochrona przed przepięciami |
| Wyłącznik nadprądowy | HN-B25/3 | Ochrona przed zwarciem i przeciążeniem |
| Wyłącznik różnicowoprądowy | HNC-25/4/003-A | Ochrona przed porażeniem |
Wyłączniki nadprądowe: ochrona przed zwarciem i przeciążeniem
Wyłączniki nadprądowe to kluczowe elementy w systemach elektrycznych, które chronią przed zwarciem i przeciążeniem. Działają na zasadzie automatycznego odłączenia obwodu w momencie, gdy prąd przekroczy ustaloną wartość, co zapobiega uszkodzeniu instalacji i sprzętu. W domach jednorodzinnych najczęściej stosowane są wyłączniki nadprądowe 1-fazowe oraz 3-fazowe, które różnią się mocą i charakterystyką działania.
Wybór odpowiedniego wyłącznika nadprądowego zależy od specyfiki instalacji elektrycznej oraz zapotrzebowania na moc. Na przykład, do zabezpieczenia płyty indukcyjnej zaleca się wyłącznik nadprądowy 3-fazowy, taki jak HN-B16/3, który jest dostosowany do dużych obciążeń. Dla gniazd wtyczkowych odpowiednie będą wyłączniki 1-fazowe, np. HN-B16/1, o charakterystyce B, które są idealne dla standardowych urządzeń domowych.
- Wyłącznik nadprądowy 3-fazowy: HN-B25/3 - idealny do dużych obciążeń.
- Wyłącznik nadprądowy 1-fazowy: HN-B16/1 - doskonały do gniazd wtyczkowych.
- Wyłącznik nadprądowy 1-fazowy: HN-B16/1 - stosowany w obwodach oświetleniowych.
Wyłączniki różnicowoprądowe: jak chronić przed porażeniem
Wyłączniki różnicowoprądowe (RCD) są niezbędnym zabezpieczeniem, które chroni przed porażeniem prądem elektrycznym. Działają na zasadzie wykrywania różnicy między prądem wpływającym a wypływającym, co pozwala na natychmiastowe odłączenie zasilania w przypadku wykrycia nieprawidłowości. Dzięki nim, użytkownicy mogą czuć się bezpieczniej, zwłaszcza w pomieszczeniach narażonych na wilgoć, takich jak łazienki czy kuchnie.
RCD o czułości 30mA, jak HNC-25/4/003-A, jest odpowiedni do ochrony ludzi przed porażeniem prądem. Dodatkowo, wyłączniki różnicowoprądowe powinny być regularnie testowane, aby zapewnić ich skuteczność. Produkty te są dostępne w różnych wariantach, co pozwala na dostosowanie ich do specyficznych potrzeb instalacji.
- Wyłącznik różnicowoprądowy 3-fazowy: HNC-25/4/003-A - idealny do ochrony przed porażeniem.
- Wyłącznik różnicowoprądowy 1-fazowy: HNB-B16/1N/003-A - stosowany w pomieszczeniach wilgotnych.
- Wyłącznik różnicowoprądowy: HN-B25/3 - skuteczna ochrona w instalacjach domowych.

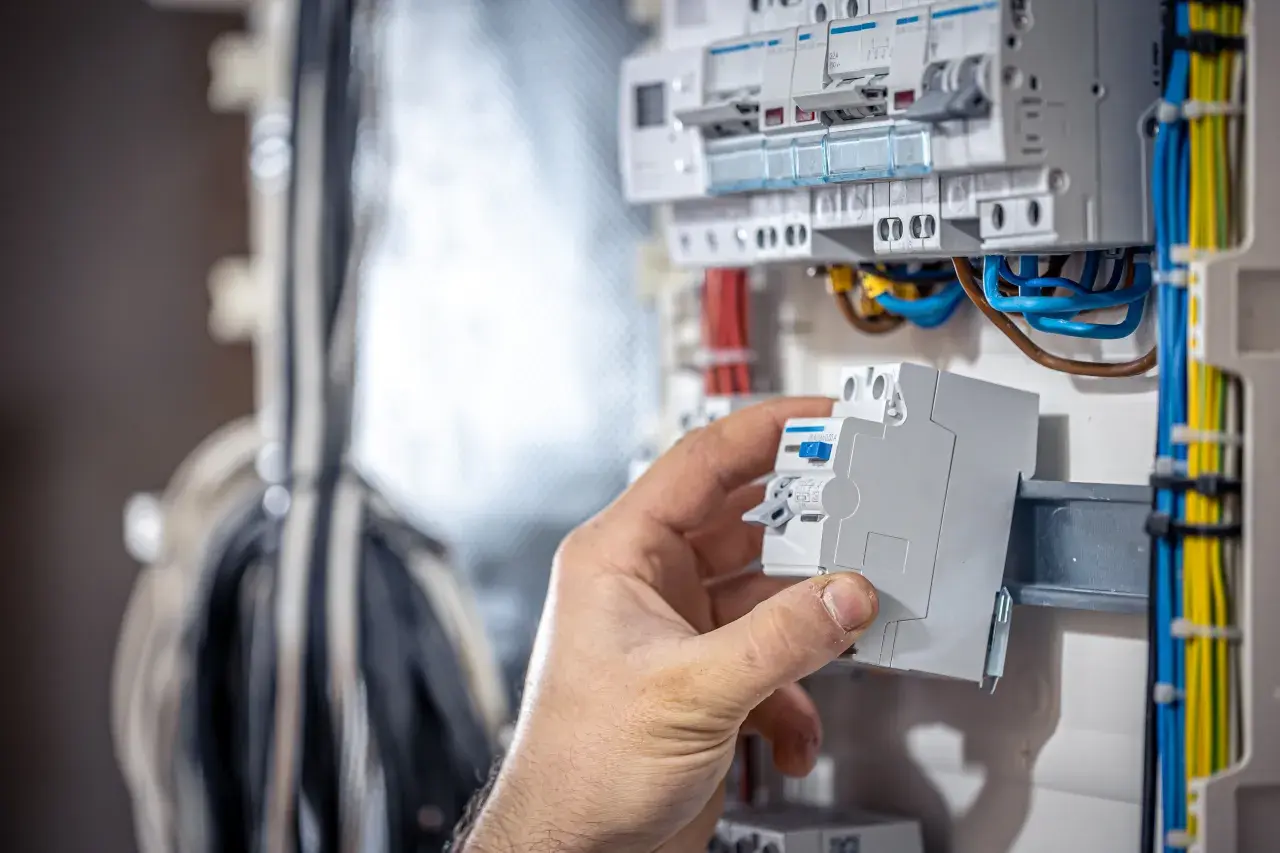

Jak prawidłowo zainstalować bezpieczniki w rozdzielni?
Instalacja bezpieczników w rozdzielni elektrycznej wymaga przestrzegania kilku ważnych zasad, aby zapewnić bezpieczeństwo i niezawodność systemu. Przede wszystkim, przed przystąpieniem do pracy, należy zgromadzić odpowiednie narzędzia, takie jak wkrętaki, szczypce, miernik napięcia oraz izolacyjne rękawice. Ważne jest, aby przed rozpoczęciem instalacji wyłączyć zasilanie w całej instalacji elektrycznej, co zapobiegnie przypadkowemu porażeniu prądem.Podczas instalacji należy zwrócić uwagę na odpowiednie podłączenie przewodów do wyłączników oraz ich właściwe umiejscowienie w rozdzielnicy. Należy również upewnić się, że wszystkie połączenia są solidne i dobrze izolowane, aby uniknąć zwarcia. Często popełnianym błędem jest zbyt bliskie umiejscowienie wyłączników, co może prowadzić do problemów z wentylacją i przegrzewaniem się urządzeń. Dlatego ważne jest, aby zachować odpowiednie odstępy między poszczególnymi elementami instalacji.
Wymagania dotyczące instalacji: co musisz wiedzieć
Podczas instalacji bezpieczników w rozdzielni elektrycznej należy przestrzegać określonych norm i przepisów, które zapewniają bezpieczeństwo użytkowników. W Polsce, instalacje elektryczne muszą być zgodne z normą PN-IEC 60364, która określa zasady projektowania i wykonania instalacji. Dodatkowo, ważne jest, aby instalacja była wykonana przez wykwalifikowanego elektryka, który posiada odpowiednie uprawnienia, co jest niezbędne dla zachowania bezpieczeństwa.
Warto również zwrócić uwagę na wymagania dotyczące używanych materiałów i urządzeń. Wszystkie elementy instalacji powinny posiadać odpowiednie certyfikaty i atesty, które potwierdzają ich jakość i bezpieczeństwo. Przestrzeganie tych zasad jest kluczowe dla uniknięcia awarii oraz zapewnienia długotrwałej i niezawodnej pracy systemu elektrycznego.
Najczęstsze błędy przy montażu bezpieczników i ich unikanie
Podczas instalacji bezpieczników w rozdzielni elektrycznej można popełnić wiele błędów, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest zbyt bliskie umiejscowienie wyłączników, co może ograniczać wentylację i prowadzić do przegrzewania się urządzeń. Inny częsty problem to nieodpowiednie podłączenie przewodów, co może skutkować zwarciem lub uszkodzeniem sprzętu. Ważne jest również, aby nie ignorować testowania wyłączników po ich zainstalowaniu, ponieważ może to ujawnić potencjalne problemy jeszcze przed ich użyciem.
Aby uniknąć tych błędów, należy dokładnie zaplanować rozmieszczenie wyłączników oraz starannie wykonać wszystkie połączenia. Użycie odpowiednich narzędzi i materiałów oraz przestrzeganie zasad bezpieczeństwa jest kluczowe. Regularne kontrole i testy instalacji również pomogą w identyfikacji problemów, zanim staną się one poważne. Pamiętaj, że dobrze wykonana instalacja to podstawa bezpiecznego użytkowania systemu elektrycznego.
- Zbyt bliskie umiejscowienie wyłączników - zapewnij odpowiednie odstępy dla wentylacji.
- Nieodpowiednie podłączenie przewodów - zawsze sprawdzaj połączenia przed włączeniem zasilania.
- Brak testowania po instalacji - regularnie testuj wyłączniki, aby upewnić się, że działają prawidłowo.
- Ignorowanie lokalnych przepisów - zawsze stosuj się do norm i regulacji dotyczących instalacji elektrycznych.
Jakie standardy bezpieczeństwa obowiązują przy doborze zabezpieczeń?
Wybór odpowiednich bezpieczników do rozdzielni elektrycznej powinien być zgodny z określonymi standardami bezpieczeństwa, które mają na celu zapewnienie ochrony użytkowników oraz sprzętu. W Polsce, normy te są regulowane przez przepisy takie jak PN-IEC 60364, które określają zasady projektowania i wykonania instalacji elektrycznych. Zgodność z tymi standardami jest kluczowa, aby uniknąć awarii oraz zagrożeń związanych z porażeniem prądem.
Oprócz norm dotyczących samej instalacji, istotne są również wymagania dotyczące używanych urządzeń. Wszystkie elementy, takie jak ograniczniki przepięć czy wyłączniki różnicowoprądowe, muszą posiadać odpowiednie certyfikaty i atesty, które potwierdzają ich bezpieczeństwo i jakość. Wybór produktów zgodnych z tymi standardami nie tylko zwiększa bezpieczeństwo, ale także wpływa na długowieczność całej instalacji elektrycznej.
Normy i przepisy dotyczące instalacji elektrycznych w domach
Instalacje elektryczne w domach muszą spełniać określone normy i przepisy, które zapewniają bezpieczeństwo użytkowników oraz sprzętu. W Polsce, podstawowym dokumentem regulującym te kwestie jest norma PN-IEC 60364, która określa zasady projektowania, wykonania i eksploatacji instalacji elektrycznych. Kluczowe jest, aby wszystkie elementy instalacji, takie jak bezpieczniki, przewody i urządzenia, były zgodne z tymi normami, co pozwala na uniknięcie niebezpieczeństw, takich jak porażenie prądem czy pożar.
Dodatkowo, przepisy wymagają, aby instalacje były wykonywane przez wykwalifikowanych elektryków, którzy posiadają odpowiednie uprawnienia. Przestrzeganie tych zasad nie tylko zwiększa bezpieczeństwo, ale także wpływa na długowieczność instalacji. Warto również regularnie przeprowadzać przeglądy instalacji, aby upewnić się, że spełnia ona aktualne normy oraz jest w dobrym stanie technicznym.
Selektywność zabezpieczeń: jak unikać niepotrzebnych wyłączeń
Selektywność zabezpieczeń to zasada, która ma na celu zapewnienie, że w przypadku awarii tylko jeden wyłącznik odłączy zasilanie, a nie cały obwód. Dzięki temu, w przypadku zwarcia lub przeciążenia, można uniknąć niepotrzebnych wyłączeń w innych częściach instalacji. Aby osiągnąć selektywność, ważne jest, aby odpowiednio dobrać bezpieczniki oraz ich parametry, takie jak prąd znamionowy i charakterystyka działania.
W praktyce oznacza to, że wyłączniki w rozdzielni powinny być zaprojektowane tak, aby ich działanie było skoordynowane. Na przykład, stosując wyłączniki o różnych charakterystykach, można zapewnić, że w przypadku przeciążenia w jednym obwodzie tylko ten obwód zostanie wyłączony. Poniższa tabela przedstawia przykłady selektywnych układów w instalacjach domowych.
| Obwód | Typ zabezpieczenia | Prąd znamionowy |
| Oświetlenie | Wyłącznik nadprądowy | 10A |
| Gniazda wtyczkowe | Wyłącznik nadprądowy | 16A |
| Płyta indukcyjna | Wyłącznik nadprądowy | 25A |
Jak nowoczesne technologie wpływają na instalacje elektryczne
W dobie rosnącej automatyzacji domów, nowoczesne technologie mają ogromny wpływ na instalacje elektryczne i dobór bezpieczników. Smart home, czyli inteligentne systemy zarządzania domem, umożliwiają zdalne monitorowanie i kontrolowanie zużycia energii, co pozwala na optymalizację działania instalacji. Dzięki integracji z systemami zarządzania energią, użytkownicy mogą na bieżąco śledzić obciążenie poszczególnych obwodów, co zwiększa bezpieczeństwo i efektywność energetyczną.Przykładowo, nowoczesne wyłączniki różnicowoprądowe mogą być wyposażone w funkcje komunikacji bezprzewodowej, co pozwala na zdalne powiadamianie o awariach lub nieprawidłowościach w instalacji. Takie rozwiązania nie tylko zwiększają bezpieczeństwo, ale także umożliwiają automatyczne wyłączanie urządzeń w przypadku wykrycia zagrożenia. W przyszłości możemy spodziewać się jeszcze większej integracji technologii IoT (Internet of Things) w instalacjach elektrycznych, co przyniesie nowe możliwości w zakresie zarządzania bezpieczeństwem i efektywnością energetyczną w domach.
