Najważniejsze liczby i zasady, które warto znać od razu
- Dla klasycznego akumulatora 12 V pełny odczyt spoczynkowy to zwykle około 12,6-12,8 V.
- LiFePO4 ma wyższe napięcie spoczynkowe, więc nie ocenia się go tak samo jak AGM czy GEL.
- Pomiary mają sens dopiero po odłączeniu ładowania i krótkim odpoczynku baterii.
- Za niskie napięcie zwykle oznacza rozładowanie, zasiarczenie albo pobór prądu w tle.
- W PV i off-grid najważniejsze są poprawne profile ładowania, a nie „dociśnięcie” wyższego napięcia.
Jak czytać napięcie w różnych typach akumulatorów
Ja patrzę na trzy różne sytuacje: napięcie spoczynkowe, napięcie ładowania i napięcie pod obciążeniem. To ważne rozróżnienie, bo ten sam akumulator może mieć 12,7 V po nocy, 14,4 V podczas ładowania i wyraźnie mniej, gdy zasila odbiornik. W praktyce najbardziej mylą właśnie pomiary wykonane w złym momencie.
- Napięcie spoczynkowe pokazuje orientacyjny stan naładowania, ale tylko po odpoczynku.
- Napięcie ładowania mówi, czy prostownik albo regulator pracuje we właściwym zakresie.
- Napięcie pod obciążeniem ujawnia, jak bateria radzi sobie pod realnym poborem prądu.

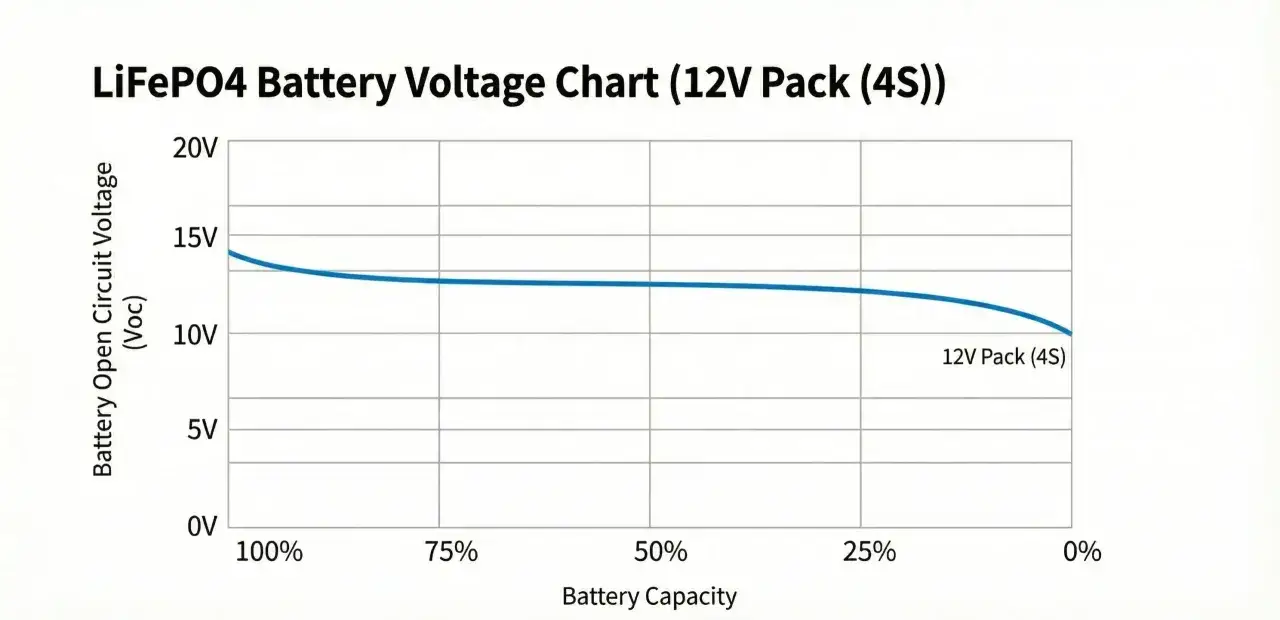

W akumulatorach kwasowo-ołowiowych pełny, spokojny odczyt jest zwykle blisko 12,6-12,8 V, natomiast w LiFePO4 ten sam „pełny” stan wygląda inaczej i często daje około 13,3-13,6 V po ustabilizowaniu. To właśnie dlatego nie da się przykładać jednej tabeli do wszystkich chemii. Dalej pokazuję najpraktyczniejsze progi, które warto znać.
Jakie wartości są normalne dla najpopularniejszych chemii
Tu najłatwiej o pomyłkę, więc trzymam się prostych zakresów orientacyjnych. Są one użyteczne wtedy, gdy akumulator był już odłączony od ładowarki i nie pracował pod dużym obciążeniem przynajmniej przez kilka godzin.
| Stan | Kwasowo-ołowiowy, AGM, GEL 12 V | LiFePO4 12 V |
|---|---|---|
| Pełny spoczynek | 12,6-12,8 V | 13,4-13,6 V |
| Dobry, ale nie idealny | 12,4-12,5 V | 13,2-13,3 V |
| Średni | 12,2-12,3 V | 13,0-13,1 V |
| Niski | 12,0-12,1 V | 12,8-12,9 V |
| Bardzo niski | 11,8-11,9 V | 12,0-12,2 V |
Ważne: dla LiFePO4 napięcie spoczynkowe jest znacznie mniej precyzyjnym wskaźnikiem stanu naładowania niż w akumulatorach kwasowo-ołowiowych. Traktuję je raczej jako orientację niż dokładny procent.
Jeżeli masz system 24 V lub 48 V, napięcia ładowania i pracy zwykle mnoży się odpowiednio razy 2 i razy 4. W magazynach energii do fotowoltaiki ma to duże znaczenie, bo ta sama liczba voltów może oznaczać zupełnie inną rzecz w zależności od chemii i konfiguracji banku baterii. Zanim jednak wyciągniesz wniosek z samej tabeli, trzeba jeszcze wiedzieć, kiedy taki odczyt w ogóle ma sens.

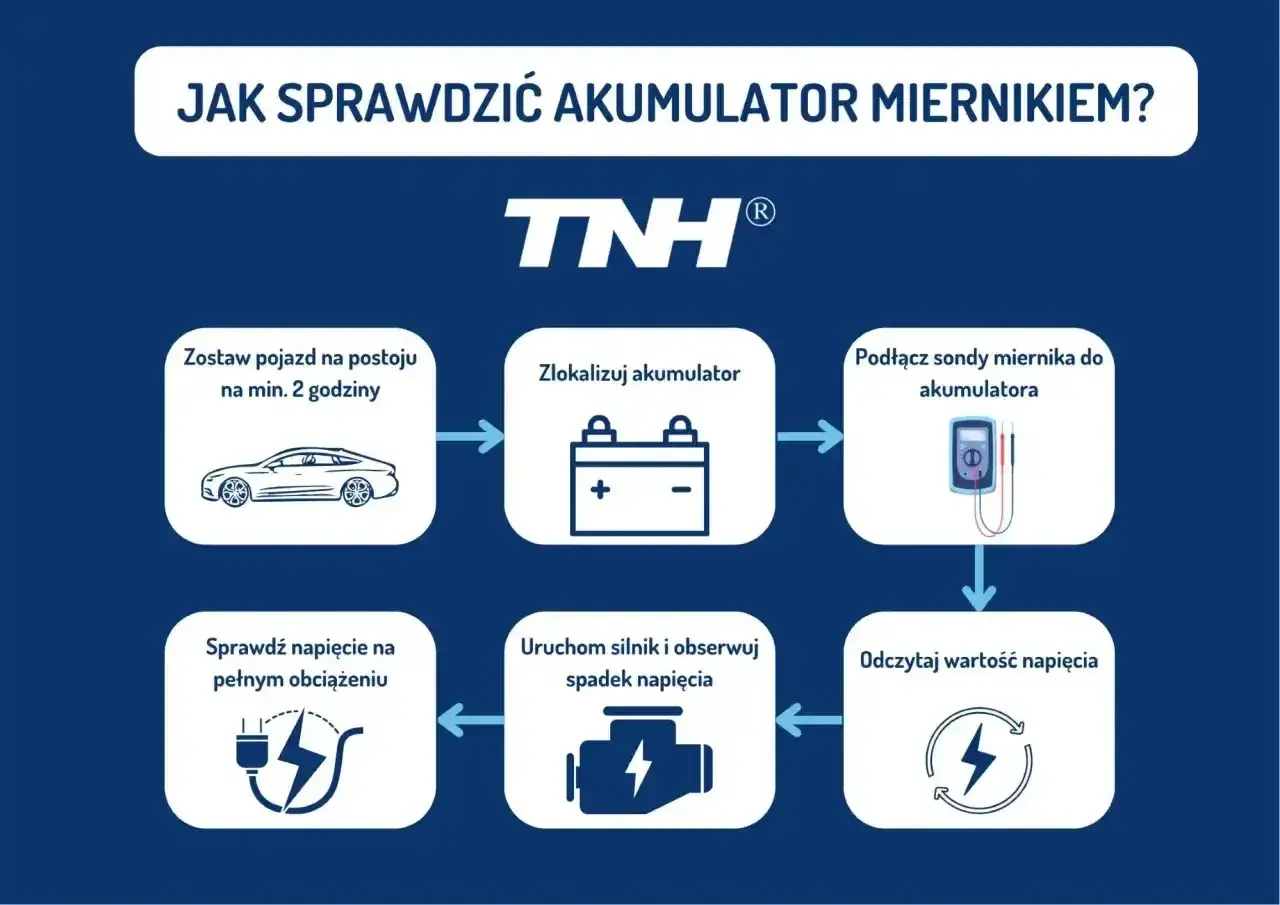

Jak mierzyć odczyt, żeby nie pomylić stanu z chwilowym obciążeniem
Najwięcej błędów widzę nie w samych wartościach, tylko w sposobie pomiaru. Jeżeli akumulator właśnie skończył ładowanie, pracuje rozrusznik, zasila przetwornicę albo jest podpięty do regulatora solarnego, wynik potrafi odbiegać od rzeczywistości o naprawdę dużo.
- Odłącz ładowanie i odczekaj. Dla akumulatorów kwasowo-ołowiowych sensowny jest pomiar po kilku godzinach odpoczynku, a najlepiej po dłuższej przerwie. Po świeżym ładowaniu na powierzchni płyt pojawia się ładunek powierzchniowy, który zawyża odczyt.
- Sprawdź zaciski multimetrem bezpośrednio na biegunach. Mierzenie na końcu długich przewodów może dodać spadek napięcia na kablach i złą interpretację.
- Porównuj te same warunki. Zawsze oceniaj odczyt przy podobnej temperaturze i podobnym stanie obciążenia. To szczególnie ważne zimą.
- W instalacji PV mierz rano. Gdy nie ma już ładowania z paneli i odbiorniki jeszcze nie pracują pełną mocą, wynik jest najbardziej czytelny.
Ja zwykle traktuję napięcie jako pierwszy sygnał, a nie ostateczny wyrok. Jeśli coś nie zgadza się z historią użytkowania, dopiero wtedy sięgam po test pojemności, pomiar prądu spoczynkowego albo odczyt z monitora baterii. Właśnie dzięki temu łatwiej odróżnić realny problem od chwilowego efektu obciążenia, a to prowadzi już prosto do interpretacji samych odchyleń.
Co oznacza za niskie albo za wysokie napięcie
Nie każdy niski odczyt oznacza uszkodzenie, ale jeśli sytuacja powtarza się regularnie, zwykle coś jest nie tak z ładowaniem albo z samym akumulatorem.
| Odczyt | Najczęstsza interpretacja | Co sprawdzić |
|---|---|---|
| 12,0 V spoczynkowo w 12 V kwasowo-ołowiowym | Głębokie rozładowanie | Odbiorniki w tle, alternator, prostownik, wiek baterii |
| 11,8 V lub mniej | Stan krytyczny | Czy akumulator nie stał długo rozładowany i czy nie doszło do zasiarczenia |
| 14,8 V i więcej podczas ładowania wielu 12 V akumulatorów | Zbyt wysokie napięcie dla części modeli | Ustawienia ładowarki, kompensacja temperatury, profil chemii |
| W LiFePO4 szybkie wejście BMS w ochronę | Najczęściej zbyt wysoki poziom ładowania albo nierówne cele | Profil ładowania, balansowanie, zgodność BMS z ładowarką |
Za niskie napięcie najczęściej prowadzi do zasiarczenia w akumulatorach kwasowo-ołowiowych, a w litowych do wyłączeń ochronnych i problemów z balansem. Z kolei zbyt wysokie napięcie potrafi podnosić temperaturę, przyspieszać zużycie i w skrajnych przypadkach powodować gazowanie albo odcinanie przez BMS. W obu przypadkach źródłem kłopotu bywa nie sam akumulator, tylko źle dobrane ładowanie. Skoro tak, następny krok jest prosty: trzeba ustawić profil zgodny z chemią baterii.
Jak ustawić ładowanie w instalacji solarnej i aucie
W praktyce nie chodzi o to, by ładować „jak najwyżej”, tylko żeby trafić w profil zgodny z chemią. To właśnie w systemach PV różnica między AGM, GEL i LiFePO4 wychodzi najszybciej, bo regulator pracuje codziennie i każdy błąd szybko się kumuluje.
| Typ akumulatora | Typowe ładowanie 12 V | Float 12 V | Co robię w praktyce |
|---|---|---|---|
| Flooded, klasyczny kwasowo-ołowiowy | 14,4-14,8 V | 13,2-13,8 V | Dopuszczam kontrolowane doładowanie i pilnuję temperatury |
| AGM | 14,4-14,7 V | 13,5-13,8 V | Nie przesadzam z boostem i sprawdzam zalecenia producenta |
| GEL | 14,1-14,4 V | 13,5-13,8 V | Unikam wysokiego napięcia, bo GEL jest na to bardziej wrażliwy |
| LiFePO4 | 14,2-14,6 V | 13,4-13,6 V albo tryb ograniczony | Wyłączam equalizację i ustawiam profil pod konkretną baterię |
W systemie 24 V i 48 V te same progi przeliczasz odpowiednio razy 2 i razy 4. Jeżeli regulator ma czujnik temperatury, naprawdę warto go użyć: przy niższej temperaturze napięcie ładowania powinno być wyższe, a przy wysokiej niższe. To drobiazg, który wyraźnie poprawia żywotność banku baterii.
W instalacjach solarnych największy błąd zaczyna się wtedy, gdy ktoś przenosi ustawienia z jednego typu akumulatora na drugi. AGM może jeszcze wybaczyć drobne odchylenie, ale GEL i LiFePO4 są dużo mniej tolerancyjne wobec przypadkowych parametrów. Gdy profil ładowania pasuje do chemii, diagnoza staje się dużo prostsza, a jeśli problem nadal wraca, trzeba spojrzeć szerzej niż na sam voltomierz.
Na czym oprócz napięcia naprawdę warto się skupić
Jeśli miałbym wskazać tylko jedną rzecz, która najczęściej rozstrzyga sprawę, to nie byłoby nią samo napięcie, ale połączenie trzech danych: napięcia, obciążenia i historii ładowania. Dopiero ten zestaw mówi mi, czy akumulator jest po prostu rozładowany, czy faktycznie traci pojemność.
- Pojemność użytkowa sprawdza, ile energii bateria oddaje w realnym cyklu, a nie na papierze.
- Prąd spoczynkowy ujawnia ukryty pobór, który potrafi rozładować nawet zdrowy akumulator.
- Stan połączeń bywa zaskakująco ważny, bo zaśniedziałe klemy i luźne końcówki fałszują pomiar.
- BMS w litowych pokazuje alarmy, balans i odcięcia, więc warto zaglądać do jego logów zamiast zgadywać.
Jeżeli chcesz podejść do tematu praktycznie, zacznij od prostego porządku: poprawny profil ładowania, czyste połączenia, pomiar po odpoczynku i dopiero potem ocena samej baterii. Właśnie tak najczęściej odróżniam akumulator naprawdę zużyty od takiego, który tylko został źle sprawdzony.
