Gdy dobieram instalację, wymiary paneli fotowoltaicznych traktuję jako punkt wyjścia, bo to one decydują, ile modułów zmieści się na połaci, jak ciężki będzie zestaw i czy układ da się rozsądnie rozplanować. Sama moc w watach nie wystarczy do oceny, jeśli dach ma kominy, okna, załamania albo ograniczoną nośność.
W tym artykule pokazuję, jakie formaty są dziś najczęstsze, skąd biorą się różnice między modelami i jak przeliczyć rozmiar panelu na realną powierzchnię potrzebną do montażu. To praktyczny przewodnik dla osób, które chcą porównać moduły bez zgadywania.
Najważniejsze liczby, które warto zapamiętać
- Najczęstszy moduł dachowy ma dziś około 1722-1762 mm długości, 1134 mm szerokości, 30-35 mm grubości i waży zwykle 21-23 kg.
- Większe moduły do prostych, dużych połaci lub montażu gruntowego mają zwykle 1903-2382 mm długości i 28-33 kg masy.
- Na 1 kWp mocy potrzeba orientacyjnie 4,5-5,5 m² samych modułów, a na dachu trzeba doliczyć zapas na odstępy i strefy montażowe.
- Szerokość 1134 mm stała się dziś najczęściej spotykanym standardem u wielu producentów.
- Ten sam wynik mocy może oznaczać zupełnie inny format panelu, więc porównanie wyłącznie watów bywa mylące.

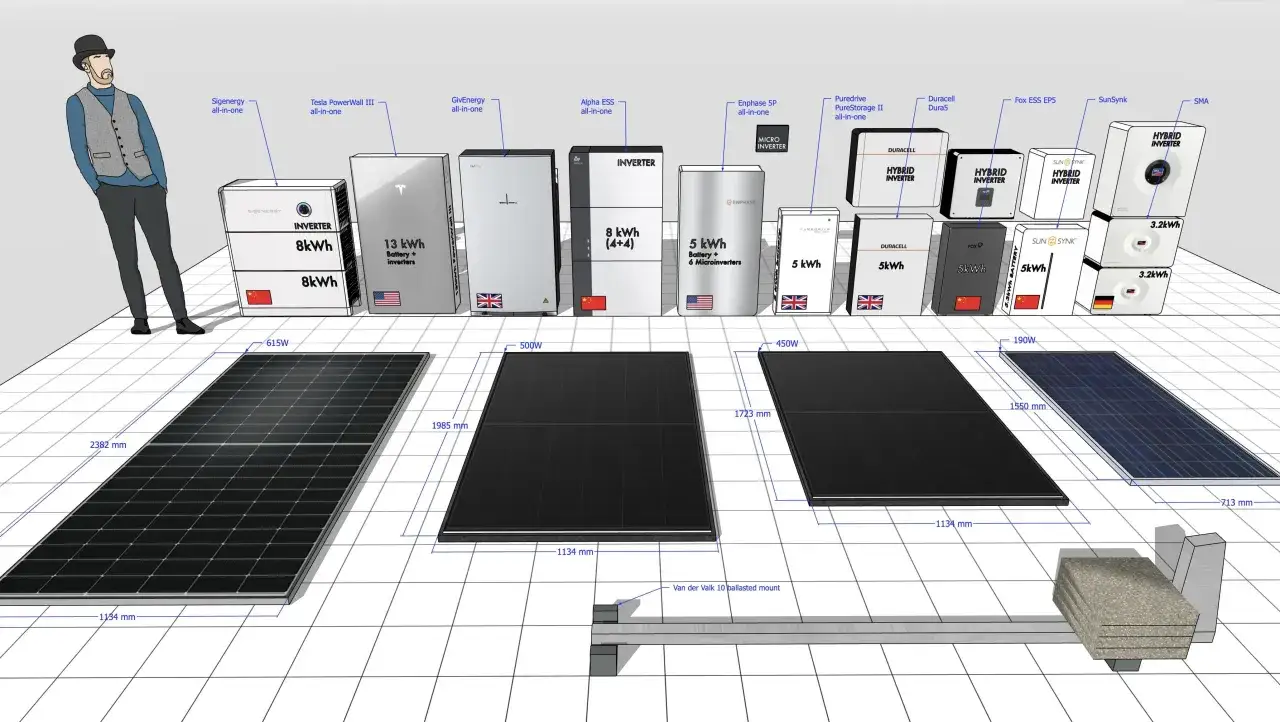

Jakie rozmiary paneli są dziś standardem
Rynek wyraźnie przesunął się w stronę szerszych, bardziej wydajnych modułów. Dziś najczęściej spotykam panele o szerokości 1134 mm, a różnice między modelami wynikają głównie z długości, układu ogniw i docelowego zastosowania. To ważne, bo na papierze dwa moduły mogą mieć podobną moc, a w rzeczywistości zajmować zupełnie inną powierzchnię.
| Segment | Typowy układ ogniw | Wymiary | Moc | Masa | Gdzie najczęściej trafia |
|---|---|---|---|---|---|
| Kompaktowy, starszy format | 60 ogniw | 1640-1650 x 992 x 35 mm | 255-330 W | 17,5-19 kg | Starsze instalacje, małe projekty, część rynku modernizacji |
| Standard dachowy | 108 half-cut (54 x 2) | 1722-1762 x 1134 x 30-35 mm | 400-460 W | 21-23 kg | Większość domów jednorodzinnych |
| Większy format dachowy | 120 half-cut (60 x 2) | 1903-1990 x 1134 x 30-35 mm | 460-555 W | 22,5-25 kg | Prostsze, większe połacie i część instalacji komercyjnych |
| Duży format utility | 132-144 half-cut | 2278-2382 x 1134 x 30-35 mm | 600-670 W | 28-33 kg | Grunt, farmy PV i duże projekty |
W praktyce klasyczny dachowy moduł ma dziś około 2 m² powierzchni, a większe wersje dochodzą do 2,7 m². To właśnie dlatego instalacja o podobnej mocy może składać się z różnej liczby paneli i wymagać innego układu na dachu. Wyjątek stanowią moduły cienkowarstwowe, ale na rynku dachowym są dziś dużo mniej popularne niż konstrukcje krystaliczne.
To ważne, bo sam format nie wyjaśnia jeszcze, skąd biorą się różnice w mocy. Do tego trzeba zejść poziom niżej, do technologii i układu ogniw.
Dlaczego dwa moduły o tej samej mocy mogą mieć inny rozmiar
Najwięcej zamieszania robi porównywanie samych watów. Dwa moduły po 440 W mogą różnić się długością o kilkanaście centymetrów, jeśli jeden ma wyższą sprawność, a drugi większy format i niższą gęstość mocy. Ja zawsze patrzę na to razem: moc, sprawność, układ ogniw i wagę.
Technologia half-cut
Half-cut to po prostu ogniwa przecięte na pół. Dzięki temu prąd płynie krótszą drogą, spadają straty wewnętrzne, a moduł lepiej znosi częściowe zacienienie. W praktyce 108 ogniw half-cut oznacza zwykle format zbliżony do 54 pełnych ogniw, tylko zoptymalizowany pod współczesne parametry pracy.
Najważniejsza konsekwencja jest taka, że producent może podnieść moc bez drastycznego powiększania panelu. Dlatego nowszy moduł bywa bardziej wydajny, ale na dachu nie zawsze zajmuje więcej miejsca niż starsza konstrukcja o niższej sprawności.
Sprawność i konstrukcja modułu
Sprawność mówi, ile energii z promieniowania słonecznego moduł zamienia na prąd. Im wyższa sprawność, tym więcej mocy z tej samej powierzchni. To właśnie dlatego panel o lepszych parametrach może być krótszy albo lżejszy przy podobnej mocy.
Na masę wpływa też konstrukcja. Moduły szkło-szkło są zwykle cięższe, ale często lepiej znoszą warunki atmosferyczne. Z kolei klasyczny układ ze szkłem z przodu i folią z tyłu jest lżejszy i częściej trafia na dachy domów jednorodzinnych. Ja traktuję to jako zwykły kompromis między trwałością, wagą i łatwością montażu.
Kiedy już widzę, skąd bierze się różny format, liczę powierzchnię potrzebną na dachu i sprawdzam, czy układ da się wykonać bez kompromisów.
Ile miejsca trzeba na dach i jak to policzyć
Powierzchnię liczysz prosto: długość razy szerokość. Problem w tym, że na dach wchodzi nie tylko sam moduł, ale też odstępy techniczne, krawędzie połaci, strefy przy kominie i układ konstrukcji nośnej. Dlatego w projektowaniu nie zatrzymuję się na samym metrażu z katalogu.
Przeczytaj również: Mikroinstalacja fotowoltaiczna - czy wiesz, jak działa?
Jak przeliczyć powierzchnię na moc
Najłatwiej patrzeć na przykład. Panel 1762 x 1134 mm zajmuje około 2,0 m². Jeśli instalacja ma mieć 5 kWp, to przy modułach 430 W potrzebujesz około 12 sztuk, czyli mniej więcej 24 m² samej powierzchni modułów. Przy 10 kWp wychodzi około 24 modułów i blisko 48 m².
| Przykład | Liczba modułów 430 W | Moc instalacji | Sama powierzchnia modułów |
|---|---|---|---|
| Mała instalacja domowa | 12 sztuk | 5,16 kWp | około 24 m² |
| Średnia instalacja domowa | 24 sztuki | 10,32 kWp | około 48 m² |
Warto pamiętać, że kWp to moc szczytowa, czyli wartość laboratoryjna, a nie codzienna produkcja energii. Dla użytkownika ważniejsze jest jednak to, że nawet przy dobrze dobranych panelach trzeba zostawić zapas na montaż, wentylację i dostęp serwisowy. W prostym układzie przyjmuję zwykle 10-15% rezerwy, a przy dachu pociętym lukarnami i kominami jeszcze więcej.
- Zmierz netto połaci, nie tylko cały dach.
- Odejmij przeszkody: kominy, okna dachowe, wywiewki i wyłazy.
- Sprawdź, czy moduły mają lepiej wejść w pionie czy w poziomie.
- Dodaj miejsce na strefy brzegowe i zaciski, czyli miejsca, gdzie panel jest łapany przez konstrukcję.
- Zweryfikuj nośność dachu, zwłaszcza przy starszej więźbie.
Po takich obliczeniach zwykle wychodzi, że nie zawsze największy panel jest najlepszy. I właśnie wtedy zaczyna się sensowny wybór między formatem kompaktowym a dużym.
Kiedy mniejszy panel będzie lepszy niż największy dostępny
Największy moduł nie zawsze daje najlepszy efekt na dachu. Jeśli połacie są pocięte, krótszy panel potrafi wygrać zwykłą geometrią: łatwiej go wpasować między przeszkody, można z niego zbudować pełniejszy układ i rzadziej zostawia niewykorzystane pasy dachowe. Na gruncie sytuacja jest odwrotna, bo tam duży format zwykle upraszcza montaż i zmniejsza liczbę połączeń.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Mała lub pocięta połać | Moduł kompaktowy, zwykle 1722-1762 x 1134 mm | Łatwiejsze dopasowanie do okien, kominów i załamań dachu |
| Prosta, duża połać albo grunt | Większy format 1903-2382 x 1134 mm | Mniej sztuk, mniej pracy montażowej, prostsza logistyka |
| Stara więźba lub ograniczona nośność | Lżejszy moduł | Mniejsze obciążenie całej konstrukcji i łatwiejsze przenoszenie na dachu |
| Projekt, w którym liczy się maksymalna produkcja z ograniczonej powierzchni | Wysoka sprawność, nie tylko duży format | Większa moc z metra kwadratowego często daje lepszy wynik niż sam większy gabaryt |
Ja zwykle nie gonię za największym panelem, jeśli nie rozwiązuje on problemu powierzchni. Czasem lepiej zyskać jeden dodatkowy rząd mniejszych modułów niż kupić większe, które teoretycznie są mocniejsze, ale w praktyce gorzej układają się na połaci. To właśnie w takich sytuacjach geometria wygrywa z katalogiem.
Nawet najlepszy wybór formatowy można jednak zepsuć prostym błędem przy porównywaniu kart katalogowych.
Najczęstsze błędy przy porównywaniu gabarytów
- Patrzenie wyłącznie na moc. Panel 450 W nie musi mieć podobnych wymiarów do innego panelu 450 W, bo różni się sprawnością i konstrukcją.
- Ignorowanie masy. Kilka kilogramów różnicy na module przy kilkunastu lub kilkudziesięciu sztukach daje już odczuwalne obciążenie dla dachu i montażystów.
- Pomijanie tolerancji i stref zacisku. Producent podaje wymiar nominalny, ale w praktyce liczą się też tolerancje, miejsca łapania panelu i kompatybilność z konstrukcją wsporczą.
- Zakładanie, że każdy panel o szerokości 1134 mm pasuje tak samo. Ta sama szerokość nie oznacza identycznego układu na dachu, bo różni się długość, położenie otworów i proporcje.
- Nieuwzględnianie transportu i montażu. Większy format jest trudniejszy do przenoszenia, szczególnie na stromym dachu albo przy montażu w pojedynkę.
Największy błąd, jaki widzę, to traktowanie wymiarów jako dodatku do mocy. W praktyce jest odwrotnie: format modułu często decyduje o tym, czy projekt będzie dopracowany, czy trzeba będzie go ratować kompromisami. Dlatego przed zamówieniem zawsze sprawdzam dokumentację techniczną, a nie tylko handlowy opis produktu.
Co sprawdzić w karcie katalogowej przed zamówieniem modułów
- Dokładne wymiary z tolerancją. Szukaj nie tylko długości i szerokości, ale też informacji o dopuszczalnym odchyleniu.
- Masa pojedynczego modułu. To kluczowe przy dachach starszych, stromych lub trudnych w dostępie.
- Liczba ogniw i format half-cut. To dobry skrót do zrozumienia, z jakim typem modułu masz do czynienia.
- Pozycja punktów montażowych. Trzeba wiedzieć, gdzie panel może być bezpiecznie łapany przez system montażowy.
- Dopuszczalne obciążenie śniegiem i wiatrem. Ten parametr często mówi więcej o realnym zastosowaniu niż sama moc.
- Długość przewodów i typ złącz. Niby detal, ale na etapie montażu potrafi zdecydować o wygodzie i czasie pracy.
- Zgodność z konstrukcją wsporczą. Nie każdy moduł pasuje równie dobrze do każdego systemu montażowego.
Jeśli miałbym zostawić jedną praktyczną zasadę, to taką: nie kupuje się samych watów, tylko całe rozwiązanie o konkretnym formacie. Dobrze dobrany rozmiar panelu oszczędza miejsce, upraszcza projekt i zmniejsza ryzyko kosztownych poprawek już po dostawie.
