W instalacji trójfazowej liczy się nie tylko to, ile wynosi napięcie na gniazdku, ale też jaka jest różnica potencjałów między poszczególnymi fazami. To właśnie ona decyduje o zasilaniu wielu urządzeń o większej mocy, o pracy silników oraz o tym, jak zachowuje się falownik fotowoltaiczny, gdy sieć zaczyna pracować na granicy dopuszczalnych wartości. W tym tekście wyjaśniam to po ludzku, bez zbędnej teorii, ale z praktyką potrzebną przy domu, warsztacie i instalacji PV.
Najkrócej mówiąc, 230 V zasila większość domowych odbiorników, a 400 V pojawia się między dwiema fazami
- W Polsce standardem w sieci niskiego napięcia są wartości 230/400 V.
- Między fazą a przewodem neutralnym masz zwykle 230 V, a między dwiema fazami około 400 V.
- W idealnym układzie trójfazowym napięcie liniowe jest około 1,73 razy wyższe od fazowego.
- Trzy fazy pomagają zasilać urządzenia o większej mocy i równiej rozkładać obciążenie.
- W fotowoltaice nierównowaga faz i lokalny wzrost napięcia mogą powodować wyłączanie falownika.
- Pomiar trzeba robić odpowiednim miernikiem i zawsze z zachowaniem zasad bezpieczeństwa.
Jak powstaje napięcie w układzie trójfazowym
W sieci trójfazowej mamy trzy przebiegi napięcia przesunięte względem siebie o 120 stopni. Gdy patrzę na taki układ od strony praktycznej, widzę przede wszystkim trzy przewody fazowe i ich wzajemne relacje, bo to one decydują o tym, ile energii trafi do odbiornika i jak będzie się zachowywał pod obciążeniem. W układzie symetrycznym napięcie między dwiema fazami nie jest równe napięciu fazowemu, tylko jest od niego większe.
W typowej polskiej sieci niskiego napięcia oznacza to, że między fazą a przewodem neutralnym spotykasz około 230 V, a między dwiema fazami około 400 V. To nie są dwie przypadkowe wartości, tylko logiczny efekt geometrii wektorów napięć. W idealnym układzie napięcie liniowe jest pierwiastek z trzech razy większe od fazowego, czyli około 1,73 razy. Z 230 V daje to właśnie w przybliżeniu 400 V.
Przeczytaj również: Ile prądu wytwarza turbina wiatrowa? Zaskakujące wyniki i fakty
Gwiazda i trójkąt nie oznaczają tego samego
Najczęstsze nieporozumienie bierze się stąd, że w praktyce spotykamy dwa sposoby łączenia uzwojeń lub odbiorników: gwiazdę i trójkąt. W gwieździe napięcie fazowe odnosisz do punktu neutralnego, a napięcie liniowe liczysz między dwiema fazami. W trójkącie sytuacja jest inna, bo napięcia i prądy rozkładają się inaczej wewnątrz obciążenia. Dla użytkownika najważniejsze jest jednak to, co pokazuje tabliczka znamionowa i jak urządzenie ma być podłączone, a nie sama nazwa topologii.
Jeśli na tabliczce silnika widzisz oznaczenie 230/400 V, to nie jest ozdobnik. To informacja, że sprzęt ma pracować w określonym układzie i przy konkretnym sposobie połączenia uzwojeń. Właśnie od tego zależy, czy urządzenie będzie działało poprawnie, czy zacznie się grzać albo tracić moment obrotowy. Z tego wynika już proste pytanie: czym dokładnie różni się napięcie fazowe od liniowego w codziennym użyciu?
Czym różni się od napięcia fazowego
Najprościej mówiąc, napięcie fazowe mierzysz między przewodem fazowym a neutralnym, a napięcie liniowe między dwiema фазами. Dla użytkownika końcowego to rozróżnienie jest ważniejsze niż sama teoria, bo od niego zależy dobór odbiornika, zabezpieczeń i sposobu podłączenia. Poniżej zestawiam to w prosty sposób.
| Rodzaj napięcia | Gdzie je mierzysz | Typowa wartość | Do czego ma znaczenie |
|---|---|---|---|
| Fazowe | Między fazą a przewodem neutralnym | Około 230 V | Gniazda, oświetlenie, większość domowych odbiorników |
| Liniowe | Między dwiema fazami | Około 400 V | Silniki, płyty grzewcze, większe urządzenia i część falowników |
| W układzie idealnym | Relacja między obiema wartościami | Około 1,73:1 | Pomaga zrozumieć, skąd bierze się 400 V przy 230 V fazowych |
| W praktyce | Odczyt zależy od obciążenia i jakości sieci | Możliwe niewielkie odchylenia | Znaczenie przy pomiarach, planowaniu obciążenia i diagnostyce |
W materiałach dydaktycznych dla elektryków standard 230/400 V jest opisywany właśnie w ten sposób: jedno napięcie zasila typowe obwody domowe, drugie pojawia się między fazami i służy do odbiorników o większej mocy. Ta różnica nie jest tylko szkolną definicją. W realnej instalacji od niej zależy, czy urządzenie pracuje stabilnie, czy będzie wymagało innego podłączenia albo rozdzielenia mocy na kilka torów. To prowadzi prosto do pytania, gdzie taka różnica ma największe znaczenie w codziennym użytkowaniu.
Gdzie ma znaczenie w domu i fotowoltaice
W domu to przede wszystkim kwestia rozkładu mocy, a w fotowoltaice - stabilności pracy falownika i równowagi między fazami. Gdy oceniam instalację, zawsze sprawdzam, czy nie próbujemy upchnąć za dużo mocy na jednej linii. Właśnie tam najczęściej zaczynają się problemy z grzaniem przewodów, częstym zadziałaniem zabezpieczeń i wahaniami napięcia.
| Odbiornik | Dlaczego trójfazowe zasilanie pomaga | Na co uważać |
|---|---|---|
| Płyta indukcyjna | Duża moc rozkłada się równiej, więc instalacja pracuje spokojniej | Sprawdź wymagania producenta, bo nie każdy model pracuje tak samo |
| Pompa ciepła lub klimatyzacja | Sprężarka i osprzęt mają lepsze warunki pracy przy właściwym zasilaniu | Niektóre urządzenia są jednofazowe, więc nie zakładaj układu bez sprawdzenia tabliczki |
| Warsztatowe silniki | Mniejszy prąd w przewodach przy tej samej mocy ułatwia pracę i ogranicza straty | Konieczna jest poprawna kolejność faz i dobre zabezpieczenie |
| Instalacja PV z falownikiem 3-fazowym | Energia jest oddawana równiej do sieci, więc łatwiej uniknąć przeciążenia jednej fazy | Asymetria obciążenia potrafi podbić napięcie tylko na jednej linii |
Urząd Regulacji Energetyki zwraca uwagę, że falowniki fotowoltaiczne mogą odłączać się przy chwilowych przekroczeniach własnego zakresu pracy, który bywa ustawiony na 207-253 V. To ważne, bo instalacja może wyglądać poprawnie na papierze, a mimo to w słoneczny dzień zachowywać się nerwowo, jeśli jedna faza jest już mocno obciążona. W praktyce nie zawsze oznacza to awarię falownika; często problem leży w lokalnym wzroście napięcia albo źle rozłożonych odbiorach. Żeby to rozpoznać, trzeba umieć wykonać pomiar bez pomyłki.

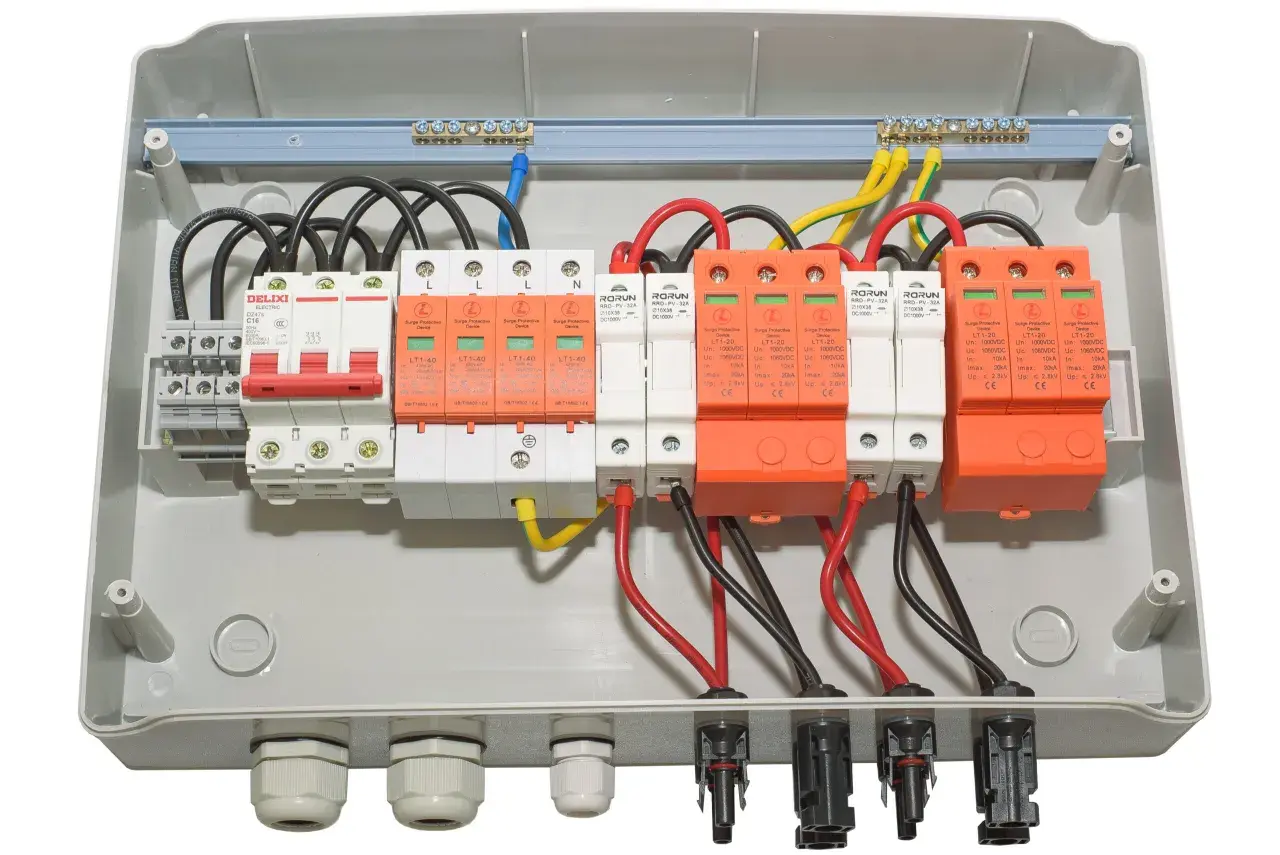

Jak je zmierzyć i nie pomylić przewodów
Pomiar w układzie trójfazowym warto wykonać spokojnie i metodycznie. Nie wystarczy sprawdzić jednego punktu, bo pełny obraz daje dopiero porównanie wszystkich faz między sobą oraz względem przewodu neutralnego. Jeśli masz odpowiedni miernik i uprawnienia, możesz zrobić to samodzielnie; jeśli nie, lepiej zlecić to elektrykowi.
- Ustaw miernik na pomiar napięcia przemiennego, czyli AC.
- Zmierz napięcie między L1 i L2, potem między L2 i L3, a na końcu między L3 i L1. Oczekuj wartości zbliżonych do 400 V.
- Zmierz każdą fazę względem neutralnego: L1-N, L2-N, L3-N. Typowy wynik to około 230 V.
- Porównaj wszystkie odczyty, zamiast oceniać sytuację po jednym pomiarze.
- Jeśli jedna faza wyraźnie odbiega od pozostałych, sprawdź obciążenie, połączenia i stan przewodów.
- Używaj miernika z odpowiednią kategorią pomiarową, najlepiej CAT III albo CAT IV.
- Nie dotykaj gołych przewodów ani nie opieraj się na przypadkowych próbach „na szybko”.
- W rozdzielnicy pracuj tylko wtedy, gdy naprawdę wiesz, co robisz.
Sam pomiar to jednak dopiero początek. Równie ważne jest rozpoznanie, kiedy problemem jest spadek napięcia, a kiedy zwykła nierównowaga między fazami. To właśnie ta różnica najczęściej tłumaczy, dlaczego jedna instalacja pracuje bez zarzutu, a druga co chwilę zgłasza błędy.
Co oznaczają spadki napięcia i nierówne obciążenie
W idealnym układzie trzy fazy są obciążone podobnie, a przewody mają identyczne warunki pracy. W realnej instalacji tak nie jest. Przewody mają swoją impedancję, odbiorniki włączają się w różnych momentach, a jedna faza potrafi dostać znacznie większy prąd niż pozostałe. Skutek jest prosty: na tej jednej fazie napięcie może spadać albo rosnąć bardziej niż na innych.
Najczęstsze objawy, które widzę w praktyce, to:
- częste wyłączanie falownika bez oczywistej przyczyny,
- migotanie albo przygasanie świateł,
- głośniejsza praca silnika lub pompy,
- zadziałanie zabezpieczeń mimo pozornie poprawnej mocy urządzeń,
- wyraźnie większe obciążenie jednej fazy niż pozostałych.
Jeśli problem dotyczy domu z fotowoltaiką, najpierw sprawdź rozdział odbiorów między fazami. Często wystarczy przenieść część dużych obciążeń na inną fazę, poprawić dokręcenie zacisków albo zweryfikować przekrój przewodów. Gdy instalacja jest starsza, dochodzi jeszcze kwestia odległości od transformatora i stanu połączeń. W takich sytuacjach nie chodzi o „więcej mocy na siłę”, tylko o uporządkowanie tego, co już jest w sieci. To prowadzi do najpraktyczniejszego pytania: jak podejść do doboru urządzeń, żeby nie tworzyć sobie problemów od początku?
Co zapamiętać przy doborze instalacji i odbiorników
Najlepsza zasada jest prosta: dobieraj urządzenie do sieci, a nie sieć do urządzenia. W praktyce oznacza to sprawdzenie tabliczki znamionowej, liczby faz i sposobu podłączenia jeszcze przed zakupem albo montażem. Wiele problemów, które potem wyglądają jak „zła jakość prądu”, zaczyna się dużo wcześniej - przy błędnym założeniu, że każde większe urządzenie można podłączyć byle jak.
- Do większości domowych odbiorników wystarcza 230 V, ale przy większej mocy warto od razu sprawdzić opcję trójfazową.
- Jeśli urządzenie ma pracować na 400 V, nie zastępuj tego połączeniem „na próbę” z jedną fazą.
- W instalacji PV zwracaj uwagę na to, jak falownik rozkłada energię między fazy i jakie ma dopuszczalne zakresy pracy.
- W starszych domach szczególnie pilnuj równowagi obciążeń, bo tam asymetria szybciej wychodzi na wierzch.
- Jeżeli urządzenie lub falownik ma częste wyłączenia przy wysokim napięciu, sprawdzaj nie tylko sam sprzęt, ale też sieć i lokalny rozkład obciążenia.
Dobrze dobrany układ zasilania nie polega na szukaniu „mocniejszego” napięcia, tylko na rozsądnym dopasowaniu odbiornika do warunków pracy. Jeśli rozumiesz różnicę między napięciem fazowym a liniowym, łatwiej dobierzesz sprzęt, ocenisz instalację PV i unikniesz błędów, które potem kosztują czas, nerwy i niepotrzebny serwis.
