Moc w prądzie przemiennym nie jest jednym prostym parametrem, tylko zestawem trzech wielkości, które opisują coś innego: realną pracę urządzenia, energię krążącą w układzie oraz ich wspólny efekt widziany przez sieć. W praktyce moc czynna, bierna i pozorna decydują o tym, jak działa instalacja, skąd biorą się straty i dlaczego czasem rachunek lub dobór osprzętu nie zgadza się z intuicją. Poniżej wyjaśniam to bez zbędnej teorii, ale z liczbami i przykładami, które da się od razu wykorzystać.
Najważniejsze informacje o tych trzech rodzajach mocy
- Moc czynna to ta część energii, która wykonuje użyteczną pracę, np. grzeje, oświetla lub napędza silnik.
- Moc bierna nie wykonuje pracy użytkowej, ale jest potrzebna do prawidłowego działania wielu odbiorników prądu przemiennego.
- Moc pozorna pokazuje całkowite obciążenie widziane przez źródło i instalację, dlatego liczy się przy doborze przewodów, zabezpieczeń i falowników.
- Najważniejszym wskaźnikiem praktycznym jest współczynnik mocy cosφ, bo mówi, jak dużą część poboru stanowi moc czynna.
- Im większy udział mocy biernej, tym częściej rosną straty, obciążenie sieci i ryzyko dodatkowych opłat w większych instalacjach.
- W fotowoltaice temat wraca szczególnie przy falownikach, bo ich praca jest mierzona także w kVA, a nie tylko w kW.
Na czym polega różnica między mocą czynną, bierną i pozorną
Moc czynna to ta część energii, która faktycznie zamienia się w pracę, ciepło, światło albo ruch. To właśnie ona zasila grzałkę, żarówkę, komputer czy silnik elektryczny. Oznacza się ją symbolem P i podaje w watach [W] albo kilowatach [kW].
Moc bierna, oznaczana jako Q, nie wykonuje bezpośrednio pracy użytkowej. Pojawia się wtedy, gdy w obwodzie są elementy magazynujące energię, przede wszystkim cewki i kondensatory. Jednostką jest var lub kvar, a jej obecność jest normalna w wielu układach prądu przemiennego.

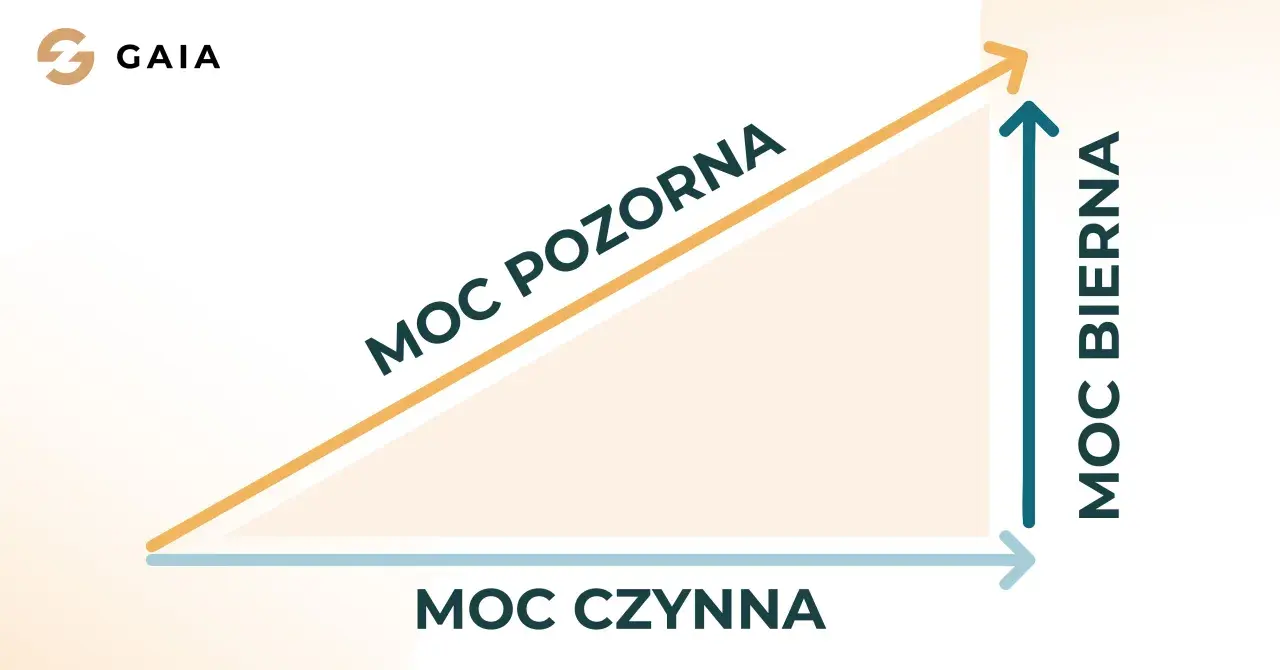

Moc pozorna, czyli S, to całkowite obciążenie widziane przez źródło. Najprościej można ją traktować jako geometryczne połączenie mocy czynnej i biernej, a nie zwykłą sumę arytmetyczną. Podaje się ją w [VA] lub [kVA].
W obwodach prądu stałego ten podział zwykle nie ma znaczenia, bo nie ma przesunięcia fazowego między napięciem i prądem. W prądzie przemiennym to właśnie ono sprawia, że cała sprawa robi się istotna. Dlatego następny krok to zobaczenie tych różnic na prostych przykładach.
Jak odczytywać je w praktyce
Najłatwiej zrozumieć ten temat przez porównanie podstawowych cech każdej z mocy. Poniżej zestawiam je tak, jak patrzy na nie praktyk: co mierzą, w czym pomagają i gdzie najczęściej pojawiają się w instalacji.
| Wielkość | Symbol | Jednostka | Co opisuje | Przykład |
|---|---|---|---|---|
| Moc czynna | P | W, kW | Energię zamienianą na użyteczną pracę | Grzałka 2 kW faktycznie oddaje 2 kW ciepła |
| Moc bierna | Q | var, kvar | Energę wymienianą między źródłem a polem elektrycznym lub magnetycznym | Silnik, transformator, część zasilaczy i falowników |
| Moc pozorna | S | VA, kVA | Całkowite obciążenie elektryczne instalacji | Urządzenie może pobierać 2,3 kVA, choć użyteczna moc wynosi 1,8 kW |
Jeśli ktoś ma przed oczami tylko etykietę „5 kW”, łatwo przeoczyć fakt, że układ może potrzebować większego zapasu po stronie zasilania. Właśnie dlatego warto przejść do źródła mocy biernej i zobaczyć, skąd ona się bierze.
Skąd bierze się moc bierna i kiedy zaczyna kosztować
Moc bierna pojawia się dlatego, że napięcie i prąd nie zawsze są ze sobą idealnie zgodne w fazie. W odbiornikach indukcyjnych, takich jak silniki, transformatory czy dławiki, prąd „spóźnia się” względem napięcia. W odbiornikach pojemnościowych, np. przy niektórych zasilaczach i filtrach, sytuacja jest odwrotna.
To nie jest energia zmarnowana w prostym sensie. Ona po prostu krąży między źródłem a elementami magazynującymi energię w polu magnetycznym lub elektrycznym. Problem zaczyna się wtedy, gdy tej energii jest dużo, bo sieć musi ją dostarczyć i odebrać, mimo że użytkowo nie wykonuje ona pracy.
Jak podaje Enea, dodatkowe opłaty pojawiają się wtedy, gdy instalacja przekracza akceptowalne przez operatora poziomy współczynnika mocy. To ważne zwłaszcza w większych obiektach, zakładach, magazynach i instalacjach z własnym źródłem wytwórczym, gdzie pobór i oddawanie mocy nie są już „niewidoczne” dla sieci.
W domu temat bywa mniej dotkliwy, ale w firmie potrafi realnie podnieść koszty i pogorszyć warunki pracy układu. Z tego powodu trzeba umieć policzyć moce, zamiast zgadywać na podstawie samej mocy znamionowej urządzenia.
Jak policzyć moce bez zgadywania
Najważniejsze wzory są proste, pod warunkiem że pracujesz na wartościach skutecznych napięcia i prądu. Dla obwodu jednofazowego stosuje się:
- P = U × I × cosφ
- Q = U × I × sinφ
- S = U × I
W układzie trójfazowym najczęściej używa się zależności:
- P = √3 × U × I × cosφ
- S = √3 × U × I

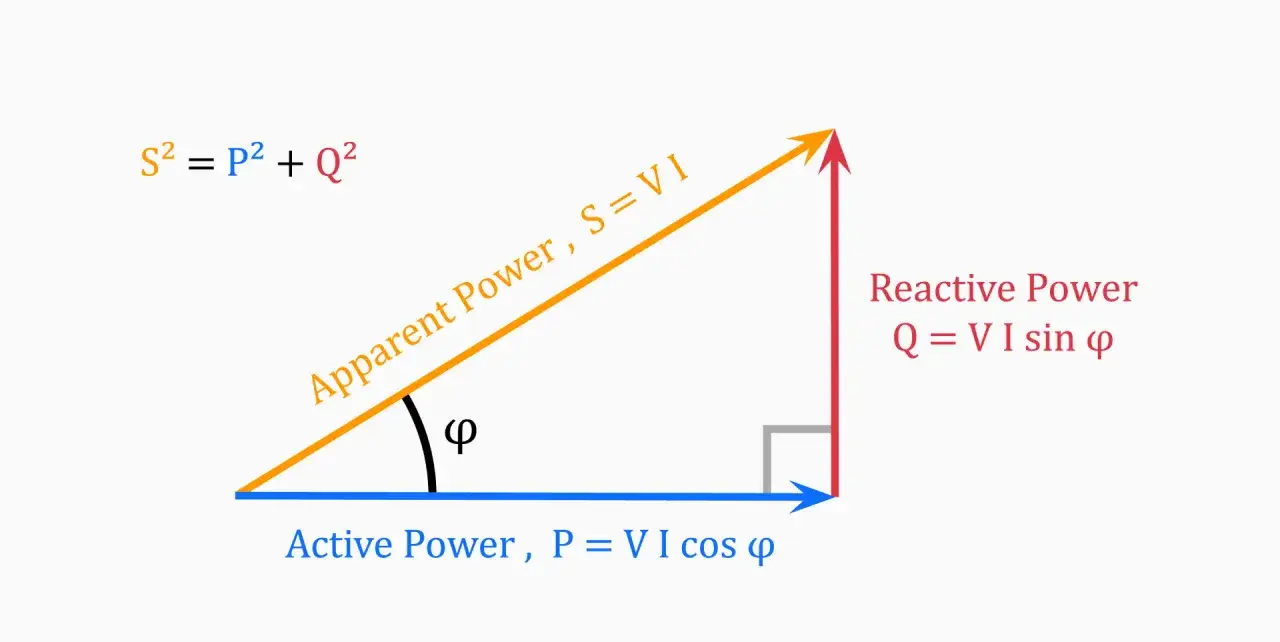

Między tymi wielkościami zachodzi też zależność geometryczna: S² = P² + Q². To właśnie dlatego mocy pozornej nie traktuje się jak zwykłej sumy P i Q.
Prosty przykład jednofazowy pokazuje wszystko najlepiej. Jeśli odbiornik pracuje przy 230 V, pobiera 10 A i ma cosφ = 0,8, to:
- S = 230 × 10 = 2300 VA
- P = 230 × 10 × 0,8 = 1840 W
- Q = 230 × 10 × 0,6 ≈ 1380 var
Wniosek jest prosty: z gniazdka „idzie” 2300 VA, ale użytecznie pracuje tylko 1840 W. Reszta to część bierna, która nie znika, tylko oddziałuje na instalację. Gdy ten sam mechanizm pojawia się w falowniku lub całym obiekcie, różnica między kW a kVA staje się bardzo praktyczna.
Co to zmienia w fotowoltaice i domowej instalacji
W instalacji fotowoltaicznej temat mocy biernej wraca szybciej, niż wielu osobom się wydaje. Falownik zamienia prąd stały z paneli na prąd przemienny, więc pracuje w świecie, w którym cosφ, kVA i przesunięcie fazowe mają znaczenie. To oznacza, że nie patrzy się wyłącznie na moc paneli, ale także na to, jak źródło współpracuje z siecią.
W praktyce falownik może być ustawiony tak, by oddawał energię przy określonym współczynniku mocy albo wspierał sieć również mocą bierną. To nie jest detal techniczny „dla elektryków”, tylko realna cecha pracy źródła OZE. Przy większych instalacjach operatorzy sieci zwracają na to uwagę coraz częściej, bo z punktu widzenia stabilności napięcia liczy się nie tylko sama produkcja kWh.
Dobry przykład pokazuje, dlaczego kVA ma znaczenie. Jeśli falownik ma 5 kVA mocy pozornej i pracuje przy cosφ = 0,9, to jego moc czynna w tym punkcie wyniesie około 4,5 kW. Czyli urządzenie nadal „ma pięć”, ale nie cała ta wartość trafia do aktywnej produkcji energii. W projektowaniu PV takie różnice naprawdę mają znaczenie.
To samo dotyczy domowych odbiorników, choć skala jest mniejsza. Zasilacze, pompy ciepła, klimatyzatory, ładowarki i elektronika użytkowa potrafią mieć bardzo różny profil poboru. Dlatego przy planowaniu instalacji lepiej patrzeć na cały obraz, a nie wyłącznie na sumę tabliczek znamionowych.
Jak ograniczyć straty i poprawić współczynnik mocy
Najpierw trzeba ustalić, czy problemem jest rzeczywiście nadmiar mocy biernej, czy tylko zbyt duże obciążenie instalacji. Bez pomiaru łatwo pomylić przyczynę ze skutkiem. Dopiero potem ma sens dobór metody poprawy cosφ.
Najczęściej stosuje się kilka prostych działań:
- Kompensacja mocy biernej za pomocą baterii kondensatorów, dławików albo układów aktywnych.
- Dobór urządzeń o lepszym cosφ, zwłaszcza w przypadku silników i zasilaczy pracujących długo w ciągu doby.
- Unikanie przewymiarowania, bo duże urządzenie pracujące stale „na lekko” często ma gorsze parametry pracy niż dobrze dobrany model.
- Właściwa konfiguracja falownika w instalacji PV, jeśli projekt i wymagania operatora dopuszczają pracę z regulacją współczynnika mocy.
- Pomiar i monitoring, bo bez danych łatwo przepłacić za rozwiązanie, które nie rozwiązuje właściwego problemu.
Tu jednak warto zachować ostrożność. Prosty kondensator nie zawsze jest najlepszym lekarstwem, szczególnie gdy w instalacji występują wyższe harmoniczne, nieliniowe zasilacze albo nowoczesna automatyka. W takich przypadkach zwykła kompensacja może być niewystarczająca, a czasem nawet pogorszyć sytuację. Właśnie dlatego przy większych obiektach lepiej zacząć od analizy jakości energii niż od szybkiego zakupu urządzenia „na wszelki wypadek”.
Jeśli chcesz realnie poprawić efektywność, patrz na cały układ: sieć, odbiorniki, falownik, sposób pracy i profil obciążenia. Dopiero wtedy liczby zaczynają się zgadzać, a instalacja działa tak, jak powinna.
Co warto zapamiętać przy projektowaniu instalacji
Najkrócej mówiąc: kW pokazuje użyteczną pracę, kVA mówi o obciążeniu instalacji, a kvar ujawnia, ile energii tylko „krąży” w układzie. Jeśli rozumiesz ten podział, łatwiej czytasz dokumentację techniczną, liczysz prąd obciążenia i przewidujesz, czy dana instalacja będzie pracowała ekonomicznie.
W domu najczęściej wystarczy świadomość, że duża liczba urządzeń elektronicznych nie zawsze oznacza duży pobór czynny, ale może zwiększać wymagania wobec instalacji. W firmie i w PV dochodzi do tego jeszcze rozliczenie z operatorem, dobór falownika, kompensacja i kontrola cosφ. To właśnie tam różnica między mocą czynną a pozorną przestaje być teorią, a staje się po prostu kosztem albo oszczędnością.
Jeśli mam wskazać jedną rzecz, którą warto robić regularnie, to jest nią pomiar. Dobrze dobrane mierniki i analiza profilu obciążenia szybciej pokazują problem niż sama tabliczka znamionowa urządzenia. W praktyce to zwykle najprostsza droga do niższych strat, lepszego doboru osprzętu i spokojniejszej pracy całej instalacji.
