Samo ładowanie akumulatora nie sprowadza się do podłączenia prostownika. Liczą się trzy rzeczy: typ ogniw, właściwe napięcie i temperatura, a w instalacjach fotowoltaicznych także to, czy regulator ma czas doprowadzić baterię do końca cyklu. W tym artykule pokazuję, jak robić to bezpiecznie, jak rozpoznać poprawne ustawienia i jakie błędy najczęściej skracają żywotność akumulatora.
Najważniejsze zasady, które ratują żywotność akumulatora
- Dobieraj profil ładowania do chemii ogniw, bo AGM, GEL i LiFePO4 nie tolerują tych samych ustawień.
- W 12 V akumulatorach kwasowo-ołowiowych typowe napięcia to około 14,4 V w absorpcji i 13,8 V w podtrzymaniu, ale zawsze sprawdzaj kartę producenta.
- Prąd ładowania dla ołowiu najczęściej mieści się w granicach 10-20% pojemności, więc dla 100 Ah zwykle oznacza 10-20 A.
- Akumulator litowy ładuj tylko w zakresie temperatur przewidzianym przez producenta, często od około +5°C do +50°C.
- Nie stosuj equalizacji do AGM, GEL i litowych ogniw. To procedura zarezerwowana głównie dla akumulatorów zalewanych.
- W systemach PV najważniejsze jest nie tylko samo słońce, ale też poprawnie ustawiony regulator MPPT i odpowiednia długość doładowania.
Jak naprawdę przebiega proces ładowania
Ja zawsze zaczynam od zrozumienia, co dzieje się wewnątrz akumulatora, bo od tego zależy reszta ustawień. W praktyce większość akumulatorów kwasowo-ołowiowych ładuje się etapami, a litowe korzystają z innej logiki pracy i innej ochrony elektronicznej.
- Bulk to faza ładowania głównego, w której prostownik podaje stały prąd, a napięcie stopniowo rośnie.
- Absorpcja to faza stałego napięcia, czyli moment, w którym bateria dobija do pełna, a prąd ładowania maleje.
- Float, czyli podtrzymanie, utrzymuje akumulator przy pełnym stanie bez niepotrzebnego przegrzewania i gazowania.
- BMS w akumulatorach litowych, czyli system zarządzania baterią, pilnuje napięć ogniw, temperatury i odcina ładowanie, gdy coś wychodzi poza bezpieczny zakres.
W dokumentacji Victron Energy dla systemów 12 V typowe wartości dla ołowiu to 14,4 V w absorpcji i 13,8 V w float, a sam proces kończy się dopiero wtedy, gdy bateria naprawdę dostanie pełny cykl. To ważne, bo szybkie doładowanie bywa wygodne, ale często kończy się krótszą żywotnością. Skoro wiemy już, jak to działa, czas przejść do praktyki krok po kroku.
Jak bezpiecznie ładować akumulator krok po kroku
Jeśli mam dać jedną praktyczną radę, to brzmi ona tak: najpierw sprawdź typ akumulatora, dopiero potem podłącz ładowarkę. Wiele uszkodzeń bierze się nie z awarii sprzętu, tylko z użycia złego profilu ładowania.
- Odczytaj oznaczenie akumulatora. Szukaj informacji, czy masz klasyczny akumulator zalewany, AGM, GEL czy LiFePO4. Każdy z nich potrzebuje innych ustawień.
- Sprawdź temperaturę. Przy akumulatorach litowych to krytyczne. Jeśli jest zimno, nie zakładaj, że wolno ładować tak samo jak w garażu latem.
- Dobierz właściwy profil ładowania. Jeśli ładowarka ma osobne programy dla AGM, GEL i litowych ogniw, użyj tego, który odpowiada baterii, a nie tego, który „najlepiej pasuje”.
- Ustaw sensowny prąd. Dla akumulatora 100 Ah kwasowo-ołowiowego zwykle oznacza to około 10-20 A. Zbyt szybkie ładowanie może skrócić życie baterii bardziej, niż się wydaje.
- Zadbaj o połączenia. Luźny zacisk albo cienki przewód potrafi zaniżyć napięcie widziane przez akumulator i wywołać niedoładowanie.
- Nie przerywaj cyklu za wcześnie. Akumulator ołowiowy powinien dojść do float, a litowy do etapu, który przewidział producent lub BMS.
Parametry, które naprawdę decydują o efekcie
W praktyce patrzę głównie na napięcie, prąd, temperaturę i straty na kablach. Reszta jest ważna, ale te cztery rzeczy najczęściej przesądzają o tym, czy akumulator będzie pracował długo i stabilnie.
| Parametr | Co oznacza | Praktyczny punkt odniesienia |
|---|---|---|
| Napięcie absorpcji | Faza, w której bateria jest doładowywana do pełna przy stałym napięciu | W 12 V akumulatorach ołowiowych zwykle około 14,2-14,7 V, zależnie od typu; dla 24 V i 48 V odpowiednio mnożysz wartości razy 2 i 4 |
| Napięcie podtrzymania | Tryb utrzymania pełnego stanu bez przeładowania | Zwykle 13,5-13,8 V w systemach 12 V dla ołowiu; w litowych bywa niższe albo ustawiane według BMS |
| Prąd ładowania | Jak szybko energia trafia do baterii | Lead-acid najczęściej 10-20% pojemności, czyli dla 100 Ah zwykle 10-20 A; w litowych często więcej, ale tylko jeśli pozwala na to producent i BMS |
| Temperatura | Warunek bezpieczeństwa i trwałości ogniw | W akumulatorach litowych ładowanie często jest dozwolone tylko w zakresie około +5°C do +50°C; ołów wymaga kompensacji napięcia w chłodzie i upale |
| Spadek napięcia na kablach | Strata między ładowarką a akumulatorem | Im dłuższy i cieńszy przewód, tym większe ryzyko, że bateria nie dostanie tego napięcia, które pokazuje ładowarka |
Warto też pamiętać, że przy akumulatorach ołowiowych niższa temperatura wymaga wyższego napięcia ładowania, a wyższa temperatura - niższego. W praktyce temperatura nie jest dodatkiem do ustawień, tylko jednym z głównych parametrów. Gdy to już mamy, dobrze przejść do sytuacji, w której akumulator pracuje z panelami słonecznymi.

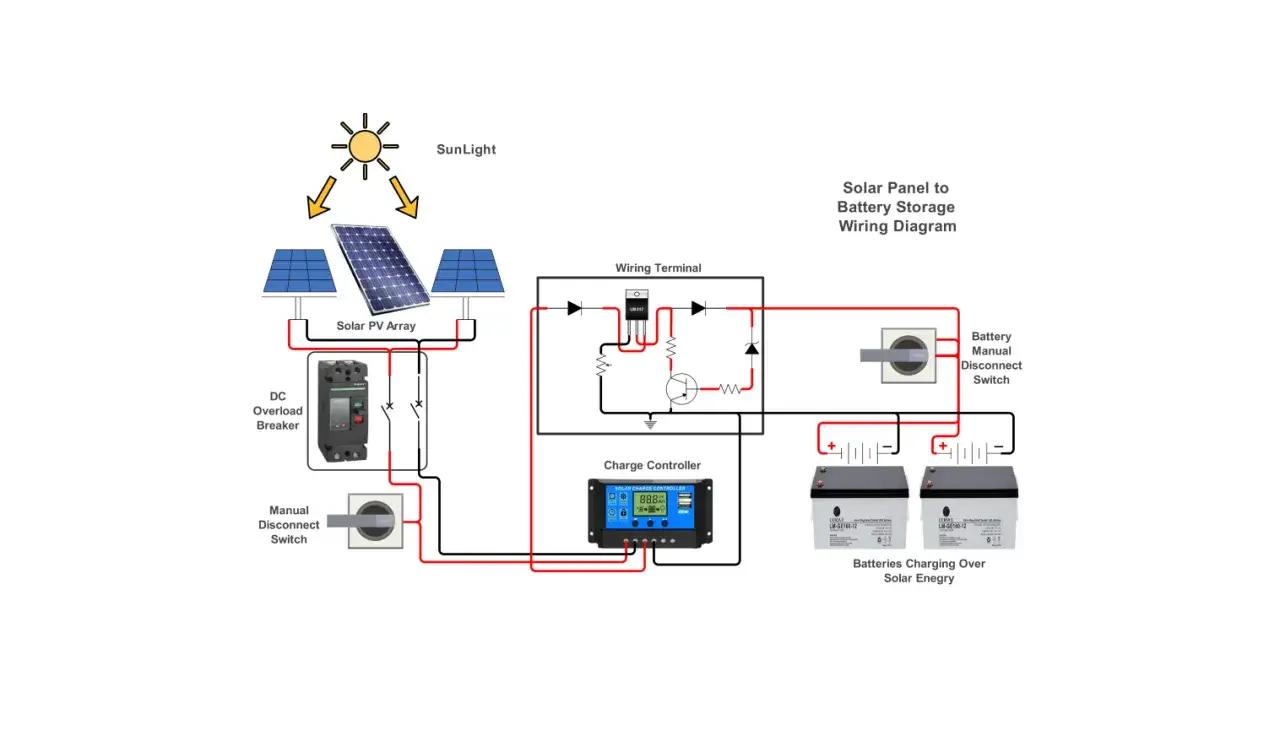

Jak fotowoltaika zmienia doładowywanie baterii
W systemie z panelami słonecznymi akumulator nie ładuje się w sposób ciągły i idealnie przewidywalny. Regulator MPPT startuje dopiero wtedy, gdy napięcie paneli jest wyższe od napięcia baterii, a w praktyce chmury, cień i zbyt mała moc instalacji potrafią przerwać cały cykl zanim akumulator dojdzie do pełna.
To właśnie tutaj najczęściej pojawia się problem niedoładowania. Zimą panel daje mniej energii, dzień jest krótszy, a bateria nie zawsze dociera do float. W akumulatorach kwasowo-ołowiowych kończy się to stopniową utratą pojemności i siarczanieniem płyt. W litowych zwykle problemem nie jest siarczanienie, tylko zadziałanie zabezpieczeń BMS albo zbyt słabe zbalansowanie ogniw.
- Regulator MPPT nie jest tylko „włącznikiem słońca”, ale urządzeniem, które dobiera punkt pracy paneli i pilnuje etapu ładowania.
- W pochmurne dni absorpcja może się zatrzymać i ruszyć od nowa, więc sam fakt, że bateria się ładuje, nie znaczy jeszcze, że została w pełni doładowana.
- Przy zbyt małej mocy paneli akumulator przez długi czas pracuje w pół-naładowaniu, co najbardziej szkodzi ołowiowi.
- W praktyce lepiej mieć poprawnie ustawiony profil i wystarczająco dużo energii dziennej niż „mocniejszy” akumulator bez szans na pełny cykl.
W systemach PV największą różnicę robi więc nie sam panel, tylko dopasowanie regulatora i typu baterii. To prowadzi do pytania, które ustawienia pasują do konkretnych technologii.
Jakie ustawienia pasują do poszczególnych typów akumulatorów
W tym miejscu najłatwiej o kosztowny błąd, dlatego ja zawsze patrzę najpierw na chemię ogniw. Trojan Battery zwraca uwagę, że equalizacja dotyczy tylko akumulatorów zalewanych, a nie AGM, GEL ani litowych. To nie jest detal, tylko jedna z tych różnic, które decydują o trwałości baterii.
| Typ akumulatora | Jak go ładować | Czego unikać |
|---|---|---|
| Zalewany kwasowo-ołowiowy | Typowo wyższe napięcie absorpcji, podtrzymanie na poziomie float i okresowa kontrola poziomu elektrolitu | Zbyt niskiego napięcia, długiego niedoładowania i pracy bez wentylacji |
| AGM | Ładowanie dość szybkie, ale z umiarkowanym napięciem; zwykle sprawdza się około 14,4-14,7 V w 12 V systemach, zależnie od producenta | Equalizacji, przegrzewania i zbyt wysokiego napięcia podtrzymania |
| GEL | Niższe napięcie ładowania niż w AGM, zwykle bardziej konserwatywne ustawienia i wolniejsze doładowanie | Zbyt wysokiego napięcia, szybkiego ładowania „na siłę” i equalizacji |
| LiFePO4 | Profil zgodny z BMS i kartą producenta; w wielu systemach spotyka się około 14,2 V absorpcji i 13,5 V podtrzymania dla 12 V układu | Ładowania poniżej dopuszczalnej temperatury, przeładowania, equalizacji i stosowania kompensacji temperatury jak dla ołowiu |
W akumulatorach litowych warto zapamiętać jeszcze jedną rzecz: napięcie mówi o stanie baterii mniej niż w ołowiu, bo krzywa rozładowania jest bardziej płaska. Dlatego tak ważny jest BMS, czujnik temperatury i poprawnie dobrany profil ładowania. Skoro ustawienia są już jasne, czas nazwać rzeczy, które najczęściej robią baterii największą krzywdę.
Najczęstsze błędy, które skracają życie baterii
Najwięcej szkód widzę wtedy, gdy ktoś chce ładować „jak najszybciej” i „najmocniej”, niezależnie od chemii ogniw. To kuszące, ale zwykle kończy się skróceniem życia akumulatora, a nie oszczędnością czasu.
- Używanie jednego profilu do wszystkiego. To najprostszy sposób, żeby AGM, GEL albo litowy akumulator pracował poza swoim zakresem.
- Zbyt szybkie ładowanie ołowiu. Wysoki prąd podnosi temperaturę i może doprowadzić do nierównego doładowania płyt.
- Equalizacja tam, gdzie nie wolno. W AGM, GEL i litowych ogniwach taka procedura może przynieść więcej szkody niż pożytku.
- Ładowanie litowego akumulatora na zimno. W wielu systemach poniżej +5°C ładowanie jest blokowane właśnie po to, by nie uszkodzić ogniw.
- Niedoładowywanie zimą. W instalacjach PV to częsty problem, bo energia z paneli po prostu nie wystarcza do pełnego cyklu.
- Zaniedbane przewody i zaciski. Słaby styk potrafi „oszukać” ładowarkę i sprawić, że bateria dostanie mniej, niż powinna.
- Zostawianie ołowiowego akumulatora rozładowanego na długo. To prosta droga do spadku pojemności i, przy mrozie, nawet do ryzyka zamarznięcia elektrolitu.
Jeśli te błędy są wyeliminowane, akumulator zwykle odwdzięcza się spokojniejszą pracą i lepszą pojemnością. Następne pytanie jest już bardzo praktyczne: po czym poznać, że bateria jest faktycznie pełna, a nie tylko „prawie pełna”.
Po czym poznać pełne naładowanie i kiedy akumulator jest już zużyty
W akumulatorach ołowiowych pełne naładowanie rozpoznaję najczęściej po tym, że ładowarka przechodzi do float albo prąd końcowy spada do bardzo małej wartości. Po odłączeniu i kilku godzinach odpoczynku 12 V bateria powinna pokazywać około 12,6 V, a wynik wyraźnie niższy oznacza albo niedoładowanie, albo zużycie. Victron Energy w testach diagnostycznych przyjmuje też, że pojemność poniżej około 75% wartości znamionowej to już sygnał, że akumulator nie trzyma parametrów tak, jak powinien.
- W ołowiu pełny cykl kończy się floatem, a nie samym wzrostem napięcia.
- W litowych napięcie samo w sobie nie wystarcza, więc trzeba patrzeć na BMS, balansowanie ogniw i zachowanie prądu ładowania.
- Jeśli akumulator nagrzewa się mocniej niż zwykle albo bardzo szybko spada pod obciążeniem, to często znak, że traci sprawność.
- Jeśli bateria przyjmuje coraz mniej energii i wcześniej „dochodzi do pełna”, ale realnie nie trzyma pojemności, zużycie jest już zauważalne.
W praktyce nie czekałbym na całkowitą awarię. Gdy bateria coraz częściej nie kończy cyklu, ma wyraźnie niższą pojemność albo wymaga coraz dziwniejszych ustawień, to zwykle oznacza, że jej czas dobiega końca. I właśnie tu najbardziej opłaca się działać wcześniej, zanim problem zacznie zatrzymywać całą instalację.
Co w praktyce daje najdłuższą żywotność w systemie domowym i pv
Jeśli mam wskazać trzy rzeczy, które realnie wydłużają życie akumulatora, to są to: właściwy profil ładowania, regularny pełny cykl i dobra temperatura pracy. Nie brzmi to spektakularnie, ale właśnie te podstawy decydują o tym, czy bateria wytrzyma kilka sezonów dłużej, czy zacznie tracić pojemność po jednym nieprzemyślanym roku.
W instalacjach fotowoltaicznych ja stawiam jeszcze na jedną zasadę: lepiej zaprojektować ładowanie tak, by akumulator miał kiedy dojść do końca cyklu, niż później próbować ratować go zbyt agresywnym ładowaniem. To szczególnie ważne zimą i przy bateriach litowych, gdzie temperatura i BMS bywają ważniejsze niż sama moc ładowarki. Jeśli podejdziesz do tego spokojnie i technicznie, akumulator zwykle odwdzięcza się przewidywalną pracą, a nie kaprysami w najmniej wygodnym momencie.
