W elektryce nie ma jednego magicznego progu, który zawsze gwarantuje spokój, ale są wartości, poniżej których ryzyko porażenia spada wyraźnie. To właśnie ten obszar nazywa się często napięciem bezpiecznym, rozumianym praktycznie jako zakres stosowany w obwodach SELV i PELV. W tym tekście wyjaśniam, jakie wartości przyjmuje się w normach, kiedy granica robi się niższa, dlaczego 48 V bywa mylące i co to oznacza przy fotowoltaice oraz innych instalacjach niskonapięciowych.
Najważniejsze liczby i zasady, które warto znać od razu
- W warunkach normalnych za granicę przyjmuje się zwykle 50 V AC i 120 V DC.
- W warunkach zwiększonego ryzyka, np. przy wilgoci lub przewodzącym stanowisku, limit spada do 25 V AC i 60 V DC.
- Niższe napięcie nie oznacza automatycznie braku zagrożenia, bo o ryzyku decydują też wilgoć, czas kontaktu i droga przepływu prądu przez ciało.
- Obwody SELV i PELV są projektowane inaczej niż zwykłe niskonapięciowe zasilanie; FELV nie daje takiej ochrony.
- W fotowoltaice pojedynczy moduł bywa już na granicy, a stringi i magazyny energii zwykle tę granicę wyraźnie przekraczają.
Co naprawdę oznacza bezpieczny próg napięcia
Ja patrzę na ten temat bardzo prosto: bezpieczne napięcie nie jest obietnicą, że nic się nie stanie, tylko granicą projektową, przy której ryzyko porażenia uznaje się za dużo mniejsze. W praktyce chodzi o napięcie dotykowe, czyli takie, które może pojawić się między częściami przewodzącymi dostępnymi dla człowieka. To ważne rozróżnienie, bo sam zapis na tabliczce znamionowej nie mówi jeszcze wszystkiego o realnym zagrożeniu.
Najczęściej przywołuje się tu obwody bardzo niskiego napięcia, zasilane tak, aby oddzielić je od sieci głównej przez separację ochronną. W materiałach technicznych i normach spotkasz też skrótowe podejście: prąd przemienny 50 Hz bywa bardziej niebezpieczny niż prąd stały, bo łatwiej zakłóca pracę serca. To dlatego ta sama wartość napięcia nie daje identycznego poziomu ryzyka w każdym układzie.
W praktyce nie oceniam więc instalacji po samej liczbie w woltach. Patrzę na rodzaj prądu, sposób izolacji, środowisko pracy i to, czy człowiek może dotknąć elementów przewodzących bez dodatkowej ochrony. Właśnie dlatego w normach obok napięcia pojawiają się też konkretne warunki użytkowania, a nie tylko sama wartość graniczna.
Żeby ten próg miał sens w praktyce, trzeba przejść od definicji do konkretnych liczb i warunków, w których przestają one obowiązywać.
Jakie wartości przyjmuje się w normach
W uproszczeniu granica wygląda tak: 50 V AC i 120 V DC w warunkach normalnych oraz 25 V AC i 60 V DC tam, gdzie ryzyko porażenia jest większe. Właśnie te progi najczęściej przewijają się w materiałach technicznych i edukacyjnych, a ich sens jest bardzo praktyczny: im trudniejsze warunki kontaktu, tym niższe napięcie uznaje się za dopuszczalne.
| Warunki | Prąd przemienny | Prąd stały nietętniący | Jak to czytać |
|---|---|---|---|
| Normalne, suche otoczenie | 50 V | 120 V | Typowa granica dla obwodów bardzo niskonapięciowych |
| Zwiększone ryzyko | 25 V | 60 V | Mokra skóra, przewodzące stanowisko, ciasne przestrzenie robocze |
Jak podaje IEC, napięcie SELV w ujęciu ogólnym nie powinno przekraczać 50 V AC albo 120 V DC, a w szczególnych wymaganiach mogą obowiązywać jeszcze niższe limity. To ważne, bo w praktyce projektowej nie opieram się na jednym uniwersalnym numerze, tylko na zestawie warunków, które ma spełniać cały obwód.
Warto też pamiętać, że te wartości dotyczą prądu stałego nietętniącego. Jeśli w układzie pojawiają się tętnienia, zakłócenia albo niepewne źródło zasilania, traktuję go ostrożniej, bo sama etykieta „DC” nie załatwia sprawy. Same liczby nie wystarczą jednak, jeśli obwód nie spełnia wymagań ochronnych.
Selv, pelv i felv bez tych skrótów łatwo się pogubić
Te trzy skróty wyglądają podobnie, ale w praktyce znaczą coś innego. Dla mnie ich rozróżnienie jest kluczowe, bo właśnie tu wiele osób myli niskie napięcie z napięciem, które można uznać za ochronne.
| Typ obwodu | Co oznacza | Czy może być uziemiony | Co to daje w praktyce |
|---|---|---|---|
| SELV | Safety Extra-Low Voltage, czyli obwód o bardzo niskim napięciu z separacją ochronną | Nie, nie przewiduje się celowego uziemienia części czynnych | Najmocniej kojarzy się z ochroną przy dotyku |
| PELV | Protective Extra-Low Voltage, czyli obwód o bardzo niskim napięciu z zachowaniem zasad ochrony, ale z możliwością uziemienia | Tak, jeśli wymaga tego funkcja lub projekt instalacji | Spotykany w automatyce, sterowaniu i maszynach |
| FELV | Functional Extra-Low Voltage, czyli niskie napięcie użyte funkcjonalnie, ale bez gwarancji ochronnej separacji | Zależy od rozwiązania, ale samo uziemienie nie czyni go bezpiecznym | Nie traktuję go jak obwodu ochronnego tylko dlatego, że ma niską wartość napięcia |
Różnica jest prosta: SELV i PELV są projektowane z myślą o bezpieczeństwie, a FELV tylko korzysta z niskiej wartości napięcia, bez pełnej ochrony wynikającej z konstrukcji obwodu. W praktyce to oznacza, że dwa układy 24 V mogą być zupełnie inne pod względem ryzyka. Jeden będzie miał oddzielenie od sieci i porządne zabezpieczenia, drugi tylko „niską liczbę” na obudowie.
To rozróżnienie pomaga też przy projektowaniu automatyki, zasilaczy LED czy sterowania w maszynach. Jeśli napięcie jest niskie, ale przewody są źle poprowadzone, obudowa łatwo dostępna, a izolacja niepewna, nie mówię o bezpieczeństwie, tylko o pozornym komforcie. To ważne zwłaszcza w fotowoltaice, gdzie niskie napięcie bywa tylko pierwszym etapem układu.
Gdzie spotykam to na co dzień w domu i przy fotowoltaice
W domu najczęściej chodzi o urządzenia 5 V, 12 V lub 24 V: ładowarki USB, domofony, LED-y, sterowniki rolet, alarmy czy część automatyki. Takie obwody są wygodne, bo dają mniejsze ryzyko przy zwykłym użytkowaniu, ale nadal nie są równoznaczne z pełną odpornością na błąd. Zwarcie potrafi dać wysoki prąd, a uszkodzony zasilacz potrafi przenieść na wyjście coś, czego w ogóle się nie spodziewasz.

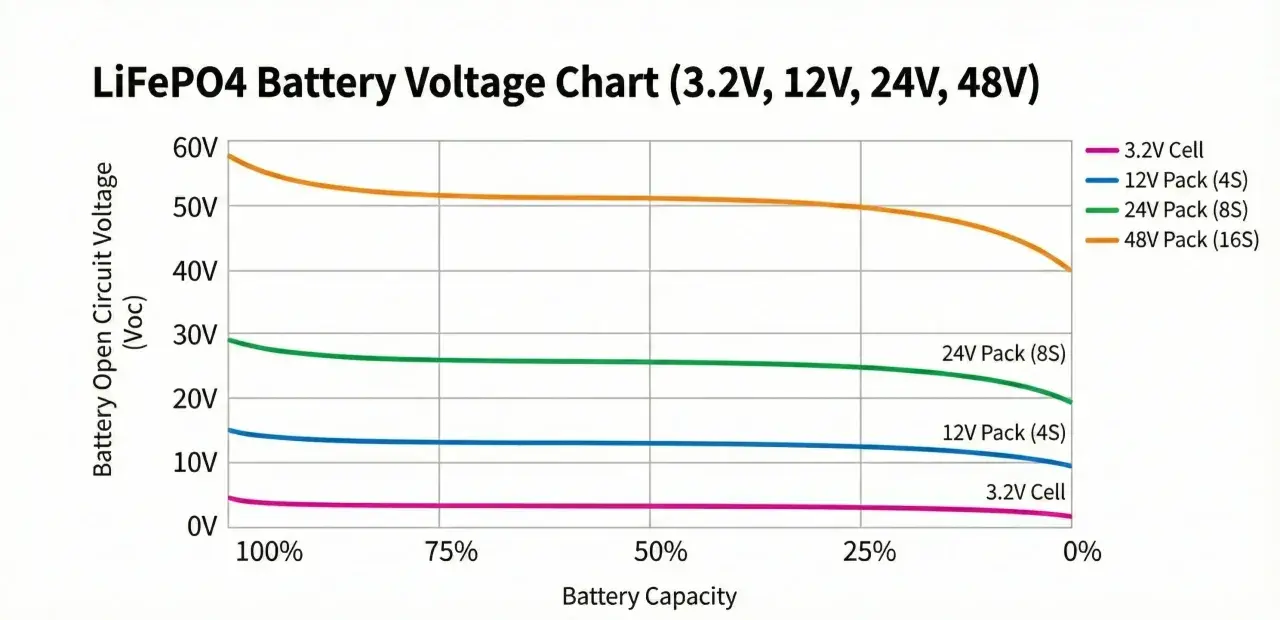

W instalacjach fotowoltaicznych granica robi się jeszcze ważniejsza. Pojedynczy moduł PV potrafi pracować na poziomie kilku dziesiątek woltów, a stringi łączone szeregowo bardzo szybko wchodzą w zakres kilkuset woltów DC. To już nie jest obszar, w którym można mówić o zwykłym, komfortowym dotyku. Nawet jeśli coś ma „tylko” 48 V nominalnie, napięcie ładowania lub warunki pracy mogą podnieść je ponad poziom, który intuicyjnie kojarzy się z niskim ryzykiem.
W praktyce najbardziej uważałbym na trzy miejsca: zaciski modułów przed podłączeniem, przewody DC prowadzone z dachu do falownika oraz baterie w magazynach energii. W układach 48 V bardzo łatwo o fałszywe poczucie bezpieczeństwa, bo nazwa sugeruje małe zagrożenie, a realnie źródło bywa zdolne oddać duży prąd. W takim układzie dotyk jednego punktu może być niegroźny, ale przypadkowe zwarcie narzędziem już nie.
Dlatego przy fotowoltaice nie oceniam bezpieczeństwa po samej kategorii „niskie napięcie”. Sprawdzam, czy obwód jest odseparowany, jak jest zabezpieczony po stronie DC i czy dostępne elementy rzeczywiście należą do SELV albo PELV, a nie tylko wyglądają na „niewinne”. I właśnie dlatego po samym numerze na mierniku nie oceniam jeszcze ryzyka.
Dlaczego sam próg napięcia nie wystarcza
Największy błąd, jaki widzę, to traktowanie napięcia jak jedynego parametru bezpieczeństwa. W rzeczywistości o porażeniu decyduje cały zestaw czynników, a nie tylko odczyt z miernika. Materiały BHP i edukacyjne dość konsekwentnie pokazują, że wilgoć, przewodzące podłoże i sposób kontaktu potrafią radykalnie zmienić sytuację.
- Wilgotna skóra obniża opór ciała i podnosi ryzyko, dlatego w takich warunkach limit spada do 25 V AC i 60 V DC.
- Droga prądu przez ciało ma znaczenie: najgroźniejsze są przebiegi przez klatkę piersiową i okolice serca.
- Czas kontaktu nie jest obojętny, bo nawet umiarkowane napięcie przy dłuższym przytrzymaniu przewodu może dać niebezpieczny efekt.
- Częstotliwość też robi różnicę, a prąd przemienny 50 Hz bywa bardziej ryzykowny niż stały.
- Przewodzące stanowisko, metalowe obudowy i ciasne przestrzenie robocze zmniejszają margines błędu.
Dlatego w praktyce nie mówię klientowi ani czytelnikowi: „to jest bezpieczne, bo ma 24 V”. Mówię raczej: „to jest znacznie lepsze niż 230 V, ale nadal wymaga poprawnego projektu i rozsądku przy serwisie”. Taki sposób myślenia oszczędza rozczarowań, bo nie tworzy fałszywego poczucia odporności na błąd.
Skoro ryzyko zależy od całości układu, sens ma dopiero świadome projektowanie i poprawna eksploatacja.
Jak projektować instalację, żeby zachować realny zapas bezpieczeństwa
Jeśli mam zaprojektować albo ocenić obwód niskonapięciowy, zaczynam od kilku prostych zasad. One nie są efektowne, ale właśnie one robią największą różnicę w praktyce.
- Wybieram źródło z separacją ochronną, jeśli obwód ma być dotykalny dla użytkownika.
- Dobieram osprzęt pod prąd stały, bo DC trudniej się przerywa i łatwiej utrzymuje łuk elektryczny.
- Nie zostawiam zacisków, konektorów ani śrub bez osłony, nawet jeśli napięcie wydaje się małe.
- W fotowoltaice stosuję rozłączanie i procedury serwisowe po stronie DC, a nie tylko „wyłączenie z gniazdka”.
- Nie zakładam, że wyłącznik różnicowoprądowy załatwi wszystko; to ważny element, ale nie zastępuje dobrej konstrukcji obwodu.
- Przy magazynach energii i bateriach 48 V używam narzędzi izolowanych i nie pracuję „na skróty”, bo duży prąd zwarciowy nadal jest realnym zagrożeniem.
- Zawsze sprawdzam dokumentację producenta, bo napięcie znamionowe, napięcie robocze i napięcie jałowe nie muszą oznaczać tego samego.
Właśnie tu najłatwiej zobaczyć różnicę między teorią a praktyką. Układ może mieć niską wartość napięcia, a mimo to być źle zaprojektowany: bez osłon, z kiepskim złączem i zbyt małym zapasem izolacji. Może też działać bezpiecznie przez lata, jeśli od początku zrobiono go z myślą o dotyku, serwisie i warunkach środowiskowych.
Najbezpieczniej traktować granicę jako zapas projektowy, nie jako zachętę do dotykania przewodów. To są drobiazgi, ale właśnie one najczęściej oddzielają rozsądny projekt od pozornie bezpiecznego.
Co sprawdzam, zanim uznam obwód za bezpieczny
Na końcu zostawiam prostą checklistę, bo w tym temacie najwięcej daje szybka, rzeczowa kontrola. Zanim dotknę obwodu albo uznam go za odpowiednio bezpieczny, sprawdzam trzy rzeczy: jakie to napięcie, w jakim środowisku pracuje i czy ma właściwą separację.
Jeśli choć jeden z tych elementów nie pasuje, nie opieram się na samej liczbie w woltach. W praktyce to nie etykieta, tylko warunki otoczenia i sposób wykonania obwodu decydują, czy kontakt z nim ma być tylko mało komfortowy, czy już realnie niebezpieczny.
Przy fotowoltaice, bateriach i domowych układach DC trzymam się zasady prostszej niż większość poradników: im większa niewiadoma, tym mniejsze zaufanie do samego niskiego napięcia. To podejście zwykle chroni lepiej niż szukanie jednej „magicznej” wartości, która miałaby pasować do wszystkich sytuacji.
