Piezoelektryk to materiał, który zamienia nacisk, drgania albo zginanie w sygnał elektryczny. W praktyce patrzę na ten temat nie jak na ciekawostkę z fizyki, tylko jak na narzędzie: raz daje precyzyjny pomiar, innym razem pozwala odzyskiwać drobną ilość energii z ruchu. W tym tekście pokazuję, jak to działa, z jakich materiałów się korzysta, gdzie takie rozwiązania mają sens i kiedy lepiej nie liczyć na cudowną produkcję prądu.
Najkrótsza wersja tego tematu
- Nacisk na materiał piezoelektryczny wytwarza ładunek, a przy odpowiednim układzie także użyteczny sygnał elektryczny.
- Najczęściej spotkasz kwarc, ceramikę PZT i folię PVDF, bo każdy z tych materiałów ma inny kompromis między czułością, trwałością i elastycznością.
- Najlepsze zastosowania to czujniki, przetworniki ultradźwiękowe, mikrofony, zapalniki i odzysk energii z drgań.
- To technologia dobra do małych odbiorników i impulsów, ale zbyt słaba, by zastąpić klasyczne źródła zasilania.
- W praktyce potrzebne są prostowanie, magazyn energii i dopasowanie mechaniczne do częstotliwości drgań.
Jak zamienia nacisk na sygnał elektryczny
Zjawisko jest proste do opisania, ale mniej oczywiste, gdy spojrzy się na szczegóły. Gdy materiał jest ściskany, wyginany albo skręcany, w jego strukturze przesuwają się ładunki i na dwóch przeciwległych powierzchniach pojawia się różnica potencjałów. To właśnie efekt bezpośredni: mechanika zamienia się w elektryczność.
Efekt bezpośredni
W czujniku albo dysku piezoelektrycznym nie chodzi o to, że materiał „produkuje prąd” jak mała bateria. Najpierw powstaje ładunek, potem napięcie, a dopiero obciążenie zewnętrzne decyduje, ile z tego realnie wykorzystasz. Dlatego można zobaczyć wysokie napięcie przy bardzo małym prądzie. To częsty punkt nieporozumienia: wynik na mierniku bywa efektowny, ale energetycznie niewielki.
Przeczytaj również: Indukcja elektromagnetyczna - Jak działa i co zmienia w energetyce?
Efekt odwrotny
Ten sam materiał działa też w drugą stronę. Jeśli przyłożysz napięcie, element odkształci się minimalnie i zacznie drgać z określoną częstotliwością. Właśnie dlatego piezoceramika trafia do przetworników ultradźwiękowych, precyzyjnych napędów i układów, które muszą wykonywać mikroprzesunięcia. Z tej zasady wynika też praktyczna lekcja: dobry projekt musi liczyć się nie tylko z naciskiem, ale także z częstotliwością i sposobem podłączenia elementu.
Skoro mechanizm jest już jasny, sensownie jest przejść do tego, z czego takie elementy się robi i dlaczego jeden materiał sprawdza się lepiej w sensorze, a inny w elastycznej nakładce.
Z jakich materiałów robi się elementy piezoelektryczne
W praktyce najczęściej liczą się trzy grupy materiałów. Kwarc daje stabilność i powtarzalność, ceramika PZT oferuje dużo mocniejszy sygnał, a PVDF wygrywa elastycznością. Sam współczynnik nie zamyka sprawy: liczą się też sztywność, straty, temperatura pracy i liczba cykli, jaką materiał ma wytrzymać.
| Materiał | Co go wyróżnia | Typowy atut | Typowe ograniczenie |
|---|---|---|---|
| Kwarc | Bardzo stabilny, dobrze poznany i przewidywalny | Dokładność oraz mały dryft sygnału | Niższa czułość; współczynnik rzędu 3 × 10-12 m/V |
| PZT | Najpopularniejsza ceramika piezoelektryczna | Duży sygnał; współczynnik rzędu 3 × 10-10 m/V | Kruche, zawiera ołów i wymaga rozsądnego doboru obciążenia |
| PVDF | Elastyczny polimer, który można formować w cienkie warstwy | Dobrze pracuje na zakrzywionych powierzchniach i w wearable tech | Na ogół daje słabszy sygnał niż ceramika |
Jeśli patrzę na to projektowo, wybór materiału rzadko zależy tylko od „mocy”. Częściej chodzi o kompromis między czułością, trwałością, kosztem i tym, czy element ma być sztywny, czy elastyczny. Z tego wyboru wynikają konkretne zastosowania, które widać częściej, niż się wydaje, także poza samą elektroniką użytkową.
Gdzie spotkasz je w praktyce
Największa wartość tej technologii nie leży w „produkowaniu prądu z niczego”, tylko w zamianie ruchu na sygnał tam, gdzie inne rozwiązania są zbyt duże, zbyt powolne albo zbyt energochłonne. W praktyce spotykam ją w kilku bardzo typowych miejscach:
- Mikrofony i przetworniki audio - drgania akustyczne stają się sygnałem elektrycznym; to wygodne tam, gdzie potrzebna jest szybka odpowiedź i wysoka czułość.
- Przetworniki ultradźwiękowe - materiał drga z dużą precyzją i może zarówno wysyłać, jak i odbierać falę.
- Oscylatory kwarcowe - stabilizują częstotliwość w zegarkach, licznikach i układach radiowych.
- Czujniki nacisku, uderzeń i drgań - w maszynach, konstrukcjach i monitoringu stanu technicznego.
- Układy zapłonowe i zapalniki - krótkie, wysokie napięcie jest tu bardziej użyteczne niż ciągły prąd.
- Wearables i sensory bezprzewodowe - element może zbierać energię z ruchu ciała, ale zwykle tylko do podtrzymania bardzo małej elektroniki.
Najbardziej praktyczna lekcja z tych przykładów jest prosta: ta technologia wygrywa tam, gdzie masz ruch, nacisk lub drgania i chcesz z tego zrobić pomiar albo krótki impuls energetyczny. To prowadzi do pytania, ile tej energii naprawdę da się odzyskać, gdy wyjdziemy poza laboratorium.
Ile energii da się z nich odzyskać
Tu warto ustawić oczekiwania w realistycznym zakresie. W małych układach mówimy zwykle o mikrowatach albo miliwatach średniej mocy, a nie o stałym zasilaniu większego urządzenia. W badaniach nad płytkami podłogowymi czy nawierzchniami pojawiają się nawet wyższe wartości chwilowe, ale wszystko zależy od powierzchni, liczby uderzeń, częstotliwości ruchu i sposobu magazynowania energii. Ja traktuję to jako technologię do odzysku energii pomocniczej, nie jako zamiennik fotowoltaiki albo sieci.
| Scenariusz | Ocena sensowności | Co jest realnym celem |
|---|---|---|
| Bezprzewodowy czujnik drgań | Wysoka | Okresowe doładowanie kondensatora lub superkondensatora |

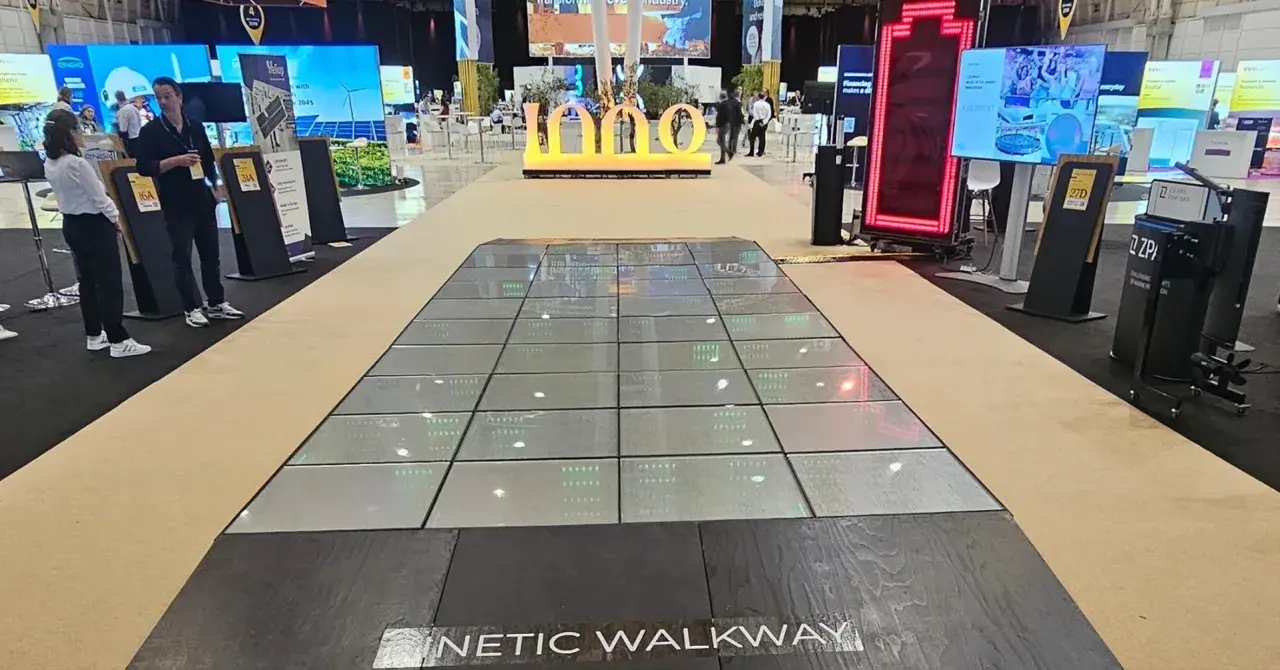

| Podłoga albo nawierzchnia z ruchem pieszym | Średnia | Pokaz efektu, zasilanie drobnej elektroniki, zbiór danych |
| Zasilanie telefonu, lampy lub falownika | Niska | Nie ten poziom mocy; lepiej postawić na PV i akumulator |
| Monitoring maszyn, mostów, instalacji | Wysoka | Autonomiczny pomiar bez prowadzenia osobnego przewodu zasilania |
Jeśli ktoś obiecuje „prąd z chodzenia” jako pełnoprawne źródło energii dla budynku, zwykle miesza efekt demonstracyjny z realną mocą użytkową. Dobrze zaprojektowany układ może jednak świetnie zasilać czujnik, który budzi się tylko wtedy, gdy coś się dzieje. Żeby to działało, trzeba jednak uniknąć kilku typowych błędów projektowych, które najczęściej psują obiecujące wyniki.
Najczęstsze ograniczenia i błędy przy projekcie
Największy problem nie leży w samym efekcie, tylko w tym, że to układ bardzo wrażliwy na mechanikę. Niewłaściwe mocowanie, zły zakres częstotliwości albo brak elektroniki do prostowania sygnału potrafią zabić większość potencjalnego pożytku.
- Mylenie napięcia z mocą - wysoki wynik na mierniku nie oznacza, że dostajesz dużo energii.
- Brak dopasowania do rezonansu - element najlepiej pracuje w określonym paśmie drgań; poza nim efektywność spada.
- Złe warunki środowiskowe - temperatura, wilgoć i zmęczenie materiału mają znaczenie, zwłaszcza w ceramice.
- Za słabe prostowanie i magazynowanie - bez kondensatora, superkondensatora lub układu zarządzania energią impuls znika, zanim stanie się użyteczny.
- Nadmierne obciążenie mechaniczne - ceramika może pęknąć, jeśli projekt dociśnie ją zbyt mocno.
- Ignorowanie kwestii materiałowych - PZT zawiera ołów, więc w niektórych zastosowaniach lepiej szukać alternatywy bezołowiowej.
W praktyce działa ta prosta zasada: im bardziej precyzyjny ma być układ, tym staranniej trzeba policzyć zarówno mechanikę, jak i elektronikę. Po tym etapie łatwiej już ocenić, kiedy ta technologia naprawdę pasuje do projektu energetycznego, a kiedy jest tylko efektownym dodatkiem.
Kiedy to ma sens w projektach energetycznych
W kontekście energii patrzę na tę technologię jak na uzupełnienie, nie konkurencję dla fotowoltaiki. Panel słoneczny daje stabilne źródło mocy tam, gdzie jest światło i powierzchnia, a układ piezoelektryczny ma sens tam, gdzie dostępne są drgania, nacisk albo okresowy ruch i nie opłaca się ciągnąć zasilania. To dlatego oba rozwiązania mogą współistnieć w jednym projekcie, ale rozwiązują inne problemy.
| Potrzeba | Lepszy wybór | Dlaczego |
|---|---|---|
| Stała moc dla większego odbiornika | Fotowoltaika | Łatwiej uzyskać większą i bardziej przewidywalną moc |
| Autonomiczny czujnik w miejscu drgań | Element piezoelektryczny | Wykorzystuje energię, która i tak już występuje w otoczeniu |
| Monitoring bez okablowania zasilania | Piezo + magazyn energii | Sprawdza się przy krótkich impulsach i małym poborze |
| Zasilanie domu lub pompy | PV i magazyn energii | To skala, w której piezo nie ma ekonomicznego sensu |
Jeśli miałbym dać jedną praktyczną radę, brzmi ona tak: najpierw opisz źródło ruchu, potem dobierz materiał i elektronikę. Dopiero na końcu licz energię. Odwrócenie tej kolejności niemal zawsze kończy się rozczarowaniem, bo technologia działa świetnie tylko wtedy, gdy jest zestrojona z rzeczywistym mechanizmem, a nie z życzeniowym założeniem.
Co zapamiętać, zanim potraktujesz nacisk jak źródło prądu
Najbardziej użyteczne podejście jest proste: traktuj ten materiał jako precyzyjny przetwornik ruchu, nie jako cudowne źródło energii. W małej skali sprawdza się znakomicie, zwłaszcza tam, gdzie chcesz zebrać sygnał, zasilić czujnik albo odzyskać energię z drgań, które i tak już istnieją.
- Dobry do pomiarów i impulsów - świetny, gdy potrzebujesz sygnału z ruchu.
- Słaby jako główne źródło zasilania - nie zastąpi PV ani sieci.
- Najlepszy połączony z magazynem energii - kondensator, superkondensator albo mały akumulator są tu praktycznie obowiązkowe.
- Wybór materiału decyduje o efekcie - kwarc, PZT i PVDF rozwiązują różne problemy.
Jeżeli patrzysz na taki materiał z perspektywy energetyki, myśl o nim jak o narzędziu do odzysku mikroenergii i do sensoryki, a nie jak o alternatywie dla klasycznych źródeł prądu. Wtedy łatwiej dobrać właściwe zastosowanie i uniknąć projektów, które wyglądają efektownie tylko na papierze.
