Zmiana pola magnetycznego potrafi uruchomić napięcie, a w zamkniętym obwodzie także prąd. Na tym właśnie opiera się prawo Faradaya, czyli jedna z podstaw elektromagnetyzmu, bez której trudno sensownie mówić o generatorach, transformatorach, ładowaniu indukcyjnym czy pracy wielu urządzeń w sieci energetycznej. W tym tekście pokazuję nie tylko definicję, ale też to, jak rozpoznać warunki powstania indukcji, od czego zależy jej siła i co z tego wynika w praktyce dla domu oraz instalacji fotowoltaicznej.
Najkrócej: zmiana pola magnetycznego uruchamia napięcie
- Indukcja pojawia się wtedy, gdy zmienia się strumień magnetyczny przechodzący przez obwód.
- Nie sam magnes, lecz jego ruch lub zmiana pola wywołuje efekt elektryczny.
- Siła zjawiska zależy głównie od liczby zwojów, szybkości zmian i mocy pola magnetycznego.
- Znak minus we wzorze oznacza, że układ przeciwdziała zmianie, która go wywołała.
- Generatory i transformatory korzystają z tego samego mechanizmu, choć robią to w innym celu.
- Panele PV nie wytwarzają energii tą drogą, ale w całym systemie OZE indukcja nadal ma duże znaczenie.
Na czym polega indukcja elektromagnetyczna
Ja patrzę na to zjawisko bardzo prosto: jeśli przez obwód zmienia się „ilość” pola magnetycznego, w obwodzie pojawia się siła elektromotoryczna, czyli napięcie zdolne do wprawienia elektronów w ruch. Tę „ilość” opisuje strumień magnetyczny - umowna miara tego, ile pola magnetycznego przechodzi przez daną powierzchnię.To ważne rozróżnienie, bo sam magnes stojący obok przewodnika nie wystarczy. Efekt pojawia się dopiero wtedy, gdy coś się zmienia: magnes zbliża się do cewki, cewka przesuwa się względem magnesu, pole magnetyczne rośnie albo słabnie, albo zmienia się jego kierunek. Jeśli obwód jest zamknięty, napięcie może wywołać prąd. Jeśli jest otwarty, zobaczysz tylko napięcie, bez przepływu ładunków.
Wzór zapisuje to zwięźle: U = -N·dΦ/dt. Liczba N oznacza liczbę zwojów, Φ - strumień magnetyczny, a dΦ/dt - tempo jego zmiany. Minus nie jest ozdobą zapisu, tylko sygnałem, że indukowany prąd przeciwstawia się zmianie, która go wywołała. To właśnie dlatego zjawisko nie działa „za darmo” i zawsze wymaga dostarczenia energii z zewnątrz.
Żeby zobaczyć, jak ten mechanizm wygląda krok po kroku, trzeba rozłożyć go na prosty układ magnesu, cewki i ruchu względem siebie.
Jak z ruchu magnesu powstaje napięcie
- Przez zwoje cewki przechodzi pole magnetyczne.
- Magnes, cewka albo samo pole zaczyna się zmieniać w czasie.
- Zmienia się strumień magnetyczny przecinający obwód.
- W przewodniku pojawia się napięcie indukowane.
- Jeśli obwód jest zamknięty, płynie prąd indukowany.
W praktyce najłatwiej to sobie wyobrazić na przykładzie cewki i magnesu: gdy magnes zbliża się do zwojów, liczba „linii pola” przechodzących przez cewkę rośnie, a gdy się oddala, spada. W obu przypadkach układ reaguje, tylko znak napięcia jest inny. To ważne, bo kierunek prądu nie jest przypadkowy - wynika z reguły, że obwód przeciwstawia się zmianie.
Ta sama zasada działa również wtedy, gdy to cewka się porusza, a magnes stoi. W eksperymencie szkolnym liczy się więc nie rodzaj ruchu, lecz zmiana względnego położenia i wynikająca z niej zmiana strumienia. Z tego powodu można mówić o indukcji zarówno w generatorze obracanym mechanicznie, jak i w prostym doświadczeniu z ręcznie przesuwanym magnesem.
Skoro sam ruch nie wystarcza, naturalne pytanie brzmi: co zwiększa albo osłabia efekt? Tu robi się naprawdę praktycznie.
Co najsilniej wpływa na wartość napięcia indukowanego
W codziennych zastosowaniach nie chodzi o sam fakt pojawienia się napięcia, ale o jego wartość. To ona decyduje, czy da się zasilić urządzenie, skutecznie podnieść napięcie w sieci, czy tylko uzyskać mierzalny sygnał w czujniku.
| Czynnik | Jak wpływa na efekt | Co to oznacza w praktyce |
|---|---|---|
| Liczba zwojów | Więcej zwojów zwykle oznacza większe napięcie indukowane. | Cewki i uzwojenia projektuje się tak, by uzyskać pożądany poziom napięcia. |
| Szybkość zmian pola | Im szybciej zmienia się strumień, tym silniejsza indukcja. | To dlatego ruch i częstotliwość mają tak duże znaczenie. |
| Siła pola magnetycznego | Mocniejsze pole daje większą odpowiedź elektryczną. | Silne magnesy i odpowiednio dobrane rdzenie zwiększają skuteczność układu. |
| Ustawienie cewki | Znaczenie ma to, jak pole „przecina” powierzchnię zwojów. | Zmiana kąta lub położenia może wyraźnie osłabić albo wzmocnić efekt. |
| Rdzeń ferromagnetyczny | Lepsze skupienie pola zwiększa sprzężenie magnetyczne. | W transformatorach i cewkach rdzeń pomaga ograniczać straty i podnosić sprawność. |
| Rodzaj prądu | Prąd zmienny naturalnie tworzy zmienne pole, prąd stały po ustaleniu już nie. | Dlatego transformatory potrzebują zmiany pola, a nie tylko stałego zasilania. |
W polskiej sieci energetycznej standardem jest 230 V i 50 Hz, więc zmienne pole jest tam czymś normalnym, a nie wyjątkowym. To właśnie dlatego transformatory mogą podnosić i obniżać napięcie, a energia da się przesyłać sprawniej na większe odległości. Gdy zrozumiesz te zależności, łatwiej zobaczyć, że to zjawisko nie jest akademicką ciekawostką, tylko fundamentem całej infrastruktury.
Naturalnym kolejnym krokiem jest więc sprawdzenie, gdzie w realnych urządzeniach ten mechanizm faktycznie pracuje na co dzień.
Gdzie spotykasz to zjawisko na co dzień i w energetyce
W praktyce indukcja elektromagnetyczna jest wszędzie tam, gdzie trzeba zamienić ruch w prąd, prąd w inne napięcie albo bezpiecznie przenieść energię przez pole magnetyczne. Poniżej zestawiam najważniejsze przykłady, bo to one najlepiej pokazują, że teoria ma bardzo konkretny skutek.
| Urządzenie lub system | Rola indukcji | Dlaczego to ważne |
|---|---|---|

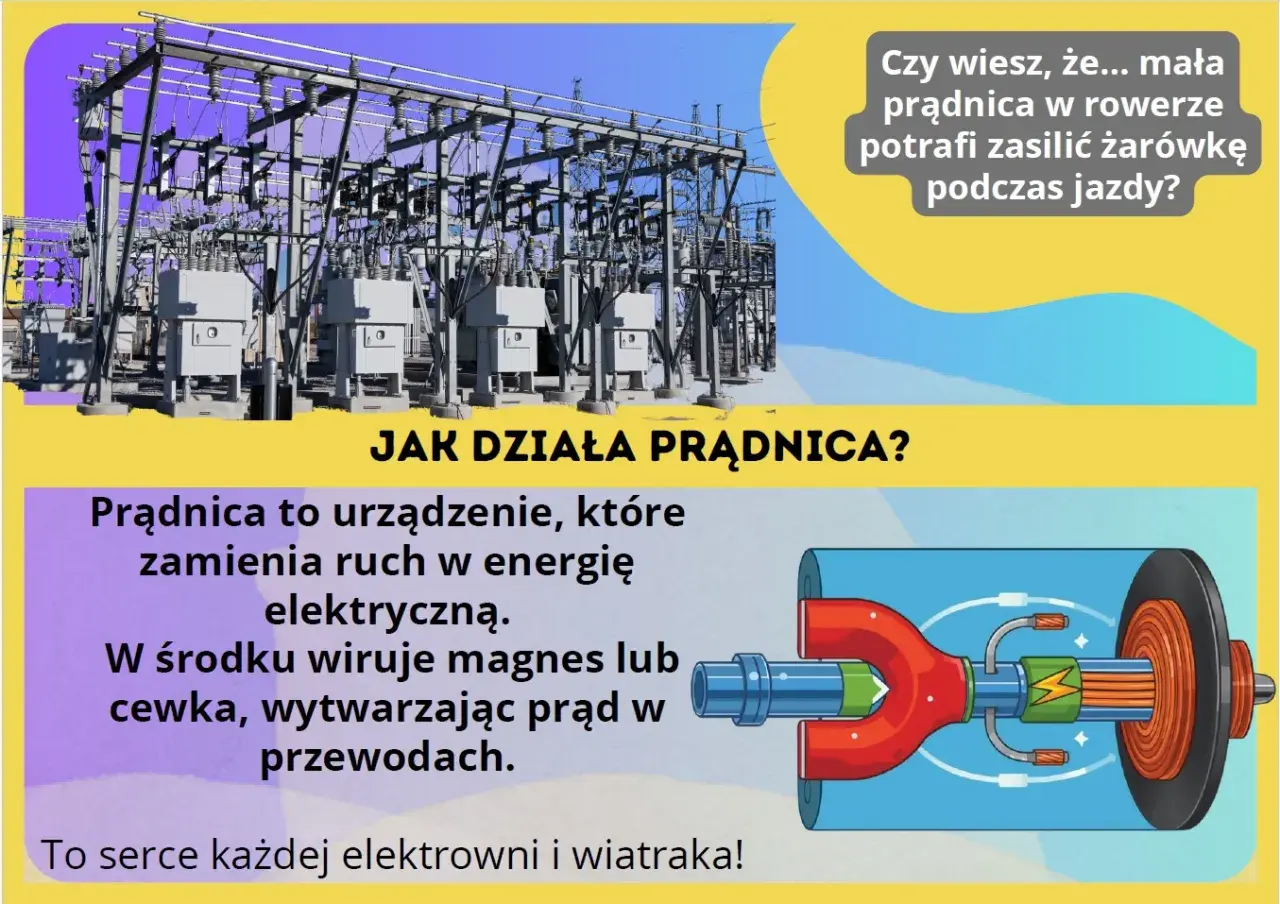

| Generator | Ruch mechaniczny wirnika wytwarza zmianę strumienia i napięcie. | Tak powstaje większość energii elektrycznej używanej w sieci. |

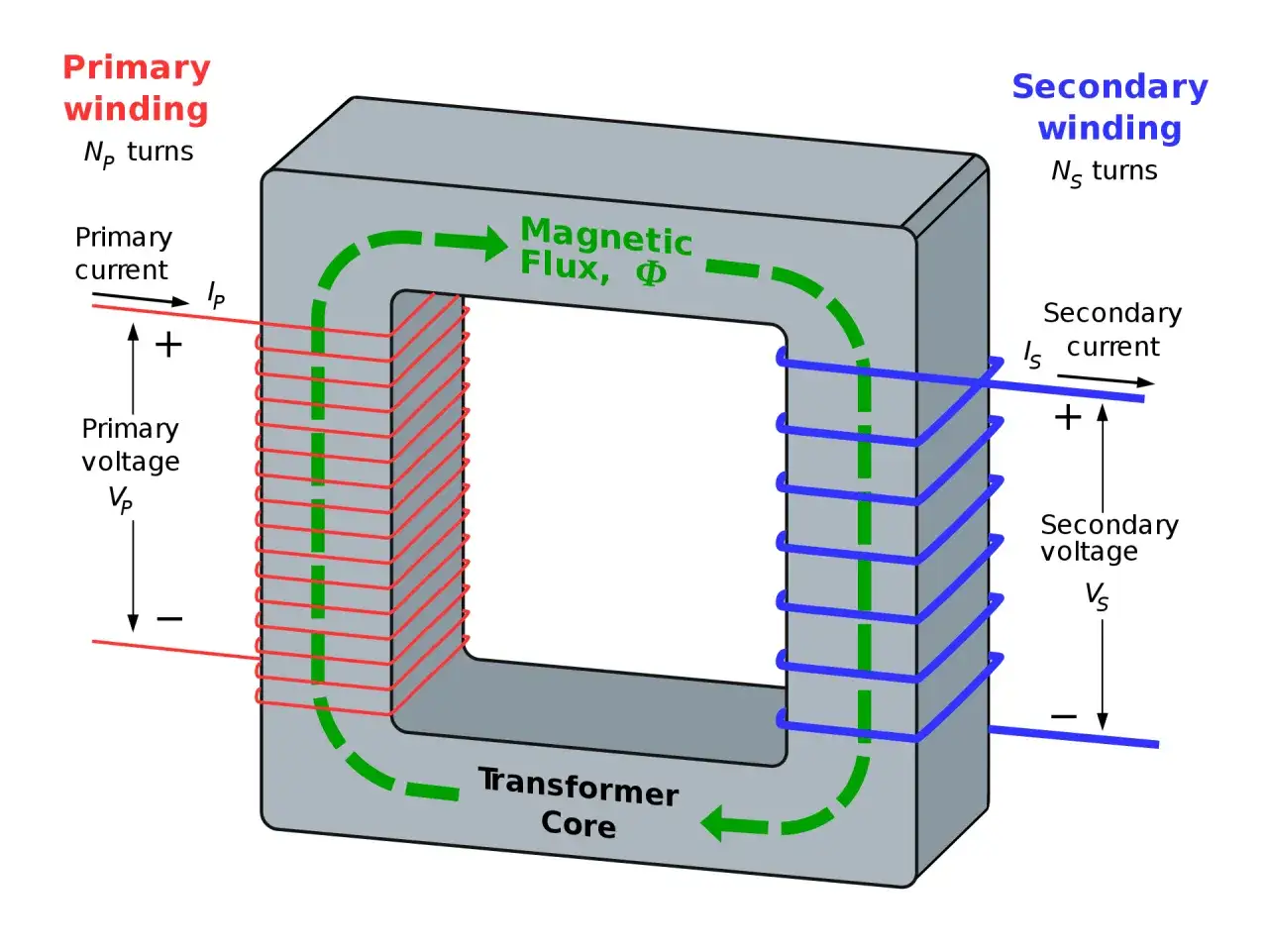

| Transformator | Zmienny prąd w uzwojeniu pierwotnym indukuje napięcie w wtórnym. | Umożliwia zmianę poziomu napięcia i ograniczanie strat w przesyle. |
| Płyta indukcyjna | Zmienny elektromagnetyczny bodziec podgrzewa ferromagnetyczne dno naczynia. | Grzanie jest szybkie i bardziej bezpośrednie niż w klasycznych rozwiązaniach. |
| Ładowanie bezprzewodowe | Energia przechodzi przez pole magnetyczne między dwiema cewkami. | Wygodne, ale działa tylko na niewielkim dystansie i przy dobrym dopasowaniu. |
| Czujniki i przekładniki prądowe | Wykrywają zmiany pola albo prądu bez konieczności bezpośredniego pomiaru przewodem. | Przydają się w automatyce, zabezpieczeniach i monitoringu energii. |
W energetyce szczególnie ważny jest generator, bo to on zamienia energię mechaniczną z wiatru, wody czy turbiny w energię elektryczną. Z kolei transformator robi rzecz mniej spektakularną, ale równie istotną: pozwala dopasować napięcie do warunków przesyłu i odbioru. W efekcie cały system działa sensowniej, a straty są mniejsze niż wtedy, gdy próbowałoby się przesyłać energię bez takiej „pośredniej” obróbki.
Po tych przykładach zwykle pojawia się jeszcze jedno pytanie: co ludzie najczęściej mylą, gdy mówią o indukcji? I tu łatwo o kosztowne uproszczenia.
Gdzie najczęściej pojawiają się błędy w rozumieniu
Najczęstszy błąd brzmi: „magnes wytwarza prąd”. To skrót myślowy, który bywa wygodny, ale jest nieprecyzyjny. Sam magnes nie wystarcza - potrzebna jest zmiana strumienia magnetycznego. To dlatego nieruchomy magnes przy nieruchomej cewce niczego nie zasili, choć pole magnetyczne wokół niego nadal istnieje.
Drugi błąd to mylenie napięcia z prądem. Napięcie może się pojawić od razu, ale prąd popłynie dopiero wtedy, gdy obwód będzie zamknięty i nie będzie miał zbyt dużego oporu. W praktyce oznacza to, że sama indukcja nie gwarantuje użytecznej energii - liczy się jeszcze budowa układu.
Trzecie nieporozumienie dotyczy kierunku zjawiska. Znak minus we wzorze nie mówi, że „coś jest ujemne”, tylko że układ broni się przed zmianą. To ważne chociażby przy projektowaniu cewek i zabezpieczeń, bo bez tej informacji łatwo źle ocenić zachowanie układu po obciążeniu.
Czwarta pułapka dotyczy prądu stałego. Jeśli przez cewkę płynie prąd stały i nic się nie zmienia, indukcja po chwili zanika. Dlatego transformatory pracują z prądem zmiennym, a nie z ustalonym DC. W tym miejscu teoria bardzo szybko staje się praktyką projektową.
To prowadzi wprost do tematu, który dla czytelnika portalu o energii jest zwykle najcenniejszy: co ta zasada oznacza dla fotowoltaiki i domowej instalacji.
Co ten mechanizm oznacza dla fotowoltaiki i oszczędzania energii
Warto to powiedzieć jasno: same moduły PV nie wykorzystują indukcji elektromagnetycznej do wytwarzania energii. Ich podstawą jest efekt fotowoltaiczny, czyli zamiana światła na prąd stały. Indukcja zaczyna mieć znaczenie później, gdy energia z paneli trafia do falownika, transformatora, sieci albo urządzeń z silnikami i cewkami.
W praktyce najważniejsze są trzy rzeczy. Po pierwsze, falownik zamienia prąd stały z paneli na prąd zmienny, który może zasilać dom lub sieć. Po drugie, część instalacji i urządzeń nadal korzysta z transformatorów, a tam zmienne pole magnetyczne jest podstawą działania. Po trzecie, wiele odbiorników w domu - od pomp i sprężarek po niektóre zasilacze - ma charakter indukcyjny, więc ich zachowanie wpływa na bilans energii i sprawność całego układu.
Jeśli spojrzeć na to z perspektywy oszczędności, najlepsze efekty daje nie samo „mieć panele”, ale rozumieć, jak energia przepływa dalej. W nowoczesnych systemach część falowników działa beztransformatorowo, część z transformatorem, a dobór rozwiązania zależy od projektu i wymagań bezpieczeństwa. Z punktu widzenia użytkownika oznacza to jedno: warto sprawdzać nie tylko moc instalacji, ale też to, jak radzi sobie ona z konwersją i współpracą z odbiornikami o zmiennym obciążeniu.
Na końcu zostaje więc prosta, ale użyteczna zasada: jeśli chcesz myśleć o energii rozsądnie, patrz nie tylko na samą liczbę watów, lecz także na sposób, w jaki energia jest przenoszona i przekształcana. To właśnie w tym miejscu teoria spotyka się z rachunkami za prąd i realną sprawnością całego systemu.
Dlaczego ta zasada nadal porządkuje współczesną energetykę
Najkrótsza lekcja jest taka: zmienne pole magnetyczne wywołuje napięcie, a zamknięty obwód zamienia je w prąd. Z tego jednego mechanizmu wynika działanie generatorów, transformatorów, wielu czujników i części urządzeń, z których korzystamy codziennie.
- Zmiana jest ważniejsza niż sam magnes.
- Więcej zwojów, szybsza zmiana i silniejsze pole zwykle dają silniejszy efekt.
- Prąd przemienny naturalnie współpracuje z indukcją, dlatego tak dobrze działa w sieciach energetycznych.
- Fotowoltaika nie działa na tej zasadzie bezpośrednio, ale w całym systemie OZE indukcja nadal ma duże znaczenie.
Jeśli oceniasz instalację, urządzenie albo sposób przesyłu energii, zacznij od pytania, gdzie dokładnie zmienia się pole magnetyczne i czy obwód ma warunki, by z tej zmiany skorzystać. To prosty filtr myślowy, który pomaga odróżnić teorię od realnej sprawności, a w energetyce takie rozróżnienie szybko przekłada się na decyzje techniczne i finansowe.
