Potencjał elektryczny to wygodny sposób opisu tego, ile energii przypada na jednostkowy ładunek w danym punkcie pola. Dzięki temu łatwiej zrozumieć, skąd bierze się napięcie, dlaczego prąd płynie tylko w określonych warunkach i jak czytać zachowanie baterii, zasilaczy czy instalacji fotowoltaicznych. Ja patrzę na ten temat przede wszystkim praktycznie: jeśli rozumiesz potencjały, łatwiej przewidujesz, co zrobi obwód jeszcze zanim cokolwiek podłączysz.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Potencjał opisuje stan jednego punktu pola, a napięcie zawsze oznacza różnicę między dwoma punktami.
- Jednostką jest wolt, czyli dżul na kulomb: 1 V = 1 J/C.
- Sam wysoki potencjał nie gwarantuje prądu, jeśli obwód nie jest zamknięty albo opór jest zbyt duży.
- W obwodach prądu stałego i w fotowoltaice napięcie trzeba czytać razem z natężeniem i obciążeniem.
- W instalacjach PV szczególnie ważne są: łączenie paneli w szeregu, wpływ temperatury i zakres wejściowy falownika.
Czym jest potencjał elektryczny i skąd bierze się napięcie

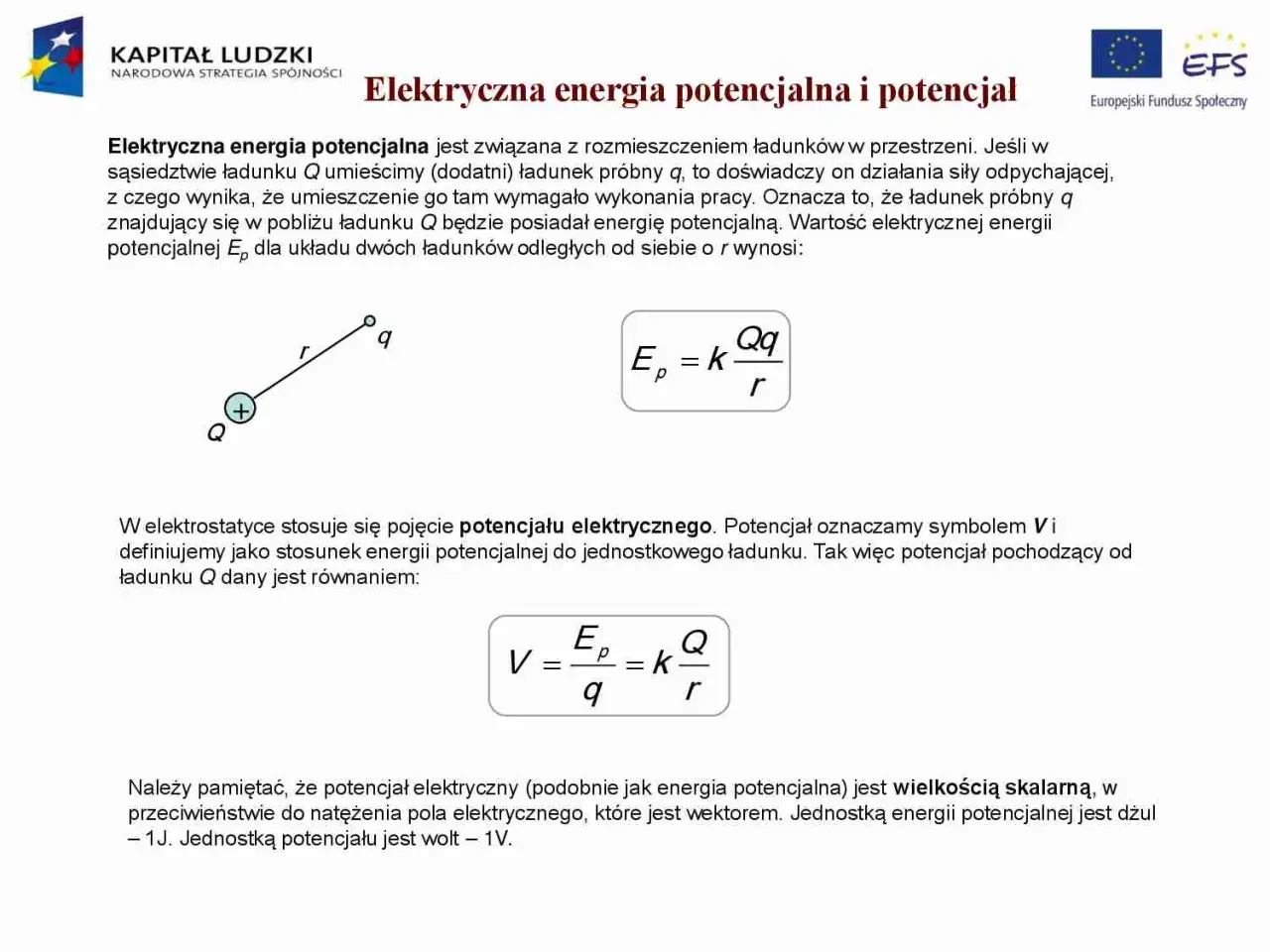

W szkolnym i inżynierskim sensie potencjał elektryczny opisuje energię przypadającą na jednostkę ładunku w danym punkcie pola. Najprościej zapisuje się to jako V = W/q, gdzie W to praca potrzebna do przeniesienia ładunku, a q to jego wartość. Jednostka jest bardzo praktyczna: 1 V = 1 J/C, czyli jeden dżul na jeden kulomb. To ważne rozróżnienie: potencjał dotyczy pojedynczego punktu, ale napięcie zawsze jest różnicą potencjałów między dwoma punktami. Właśnie dlatego w praktyce mierzymy napięcie, a nie „samą wartość” oderwaną od odniesienia. Potencjał jest też wielkością skalarną, więc nie ma kierunku tak jak pole elektryczne.Ja tłumaczę to tak: potencjał mówi, na jakim „poziomie energii” znajduje się ładunek w danym miejscu, a napięcie pokazuje, o ile ten poziom zmienia się między dwoma punktami. Z tej różnicy dopiero wynika możliwość wykonania pracy i uruchomienia przepływu ładunków. To prowadzi wprost do pytania, kiedy taki przepływ rzeczywiście się pojawia.
Jak różnica potencjałów uruchamia prąd
Prąd elektryczny pojawia się wtedy, gdy ładunki mają drogę przepływu i działa na nie pole elektryczne wynikające z różnicy potencjałów. W przewodniku metale zwykle poruszają się elektrony, więc ich ruch jest przeciwny do umownego kierunku prądu. To częsty punkt nieporozumień: kierunek prądu umownego przyjmuje się od wyższego potencjału do niższego, ale elektrony w metalu poruszają się odwrotnie.
Drugim warunkiem jest zamknięty obwód. Sama różnica potencjałów bez ciągłej drogi dla ładunków nie da trwałego przepływu, tylko krótkie przemieszczenie i wyrównanie ładunków. Dlatego otwarty obwód z baterią nie „zużywa” energii w taki sam sposób jak obwód zamknięty z odbiornikiem.
W praktyce natężenie prądu opisuje, ile ładunku przepływa w jednostce czasu. Zapisuje się to jako I = Q/t. Napięcie i natężenie są więc powiązane, ale nie są tym samym. Duże napięcie nie oznacza automatycznie dużego prądu, bo o wyniku decyduje też opór i charakter odbiornika. To właśnie dlatego ten sam akumulator może zasilać zupełnie różne urządzenia w bardzo różny sposób.
W następnym kroku najłatwiej zobaczyć to na prostych przykładach, bo w fizyce intuicja często rodzi się dopiero wtedy, gdy teoria spotyka konkret.
Najłatwiej zrozumieć to na prostych przykładach
Poniższe zestawienie pokazuje, jak ten sam mechanizm działa w różnych układach. Nie chodzi o zapamiętanie liczb, tylko o uchwycenie relacji między potencjałem, napięciem i przepływem ładunków.
| Przykład | Co pokazuje | Wniosek praktyczny |
|---|---|---|
| Bateria 1,5 V | Niewielką różnicę potencjałów, ale wystarczającą do zasilania małych odbiorników | Napięcie samo w sobie nie mówi jeszcze o mocy całego układu |
| Akumulator 12 V | Źródło prądu stałego, w którym napięcie jest stałe w przybliżeniu, ale pod obciążeniem może spadać | Stan naładowania i obciążenie wpływają na realne parametry pracy |
| Gniazdko 230 V | Dużą różnicę potencjałów, która może zasilić wiele urządzeń, ale wymaga ostrożności | Wysokie napięcie oznacza większy „impuls” dla ładunków i większe ryzyko porażenia |
| String fotowoltaiczny | Sumowanie napięć paneli połączonych szeregowo | Projektuje się go pod zakres wejściowy falownika, a nie tylko pod moc znamionową |
Właśnie w tych przykładach najlepiej widać jedną rzecz: ten sam parametr może wyglądać podobnie na papierze, ale w praktyce zachowuje się inaczej zależnie od obciążenia, temperatury i sposobu połączenia elementów. To prowadzi do kwestii pomiaru, bo bez niego łatwo pomylić teorię z rzeczywistym stanem układu.
Jak mierzy się napięcie i potencjał w praktyce
W praktyce mierzy się różnicę potencjałów, czyli napięcie, a nie „absolutny potencjał” w oderwaniu od punktu odniesienia. Do tego służy woltomierz albo multimetr ustawiony na pomiar napięcia. Ja zwykle przypominam prostą zasadę: jeśli chcesz odczyt poprawny, mierzysz równolegle do badanego elementu, nie szeregowo.
- Wybierz punkt odniesienia, czyli miejsce, względem którego chcesz sprawdzić wartość.
- Ustaw miernik na odpowiedni rodzaj napięcia: DC dla prądu stałego, AC dla zmiennego.
- Podłącz przewody równolegle do badanego punktu lub elementu.
- Odczytaj wartość i zwróć uwagę na znak przy pomiarze DC, bo pokazuje polaryzację.
- Jeśli wynik jest niestabilny, sprawdź obciążenie, zakres miernika i stan połączeń.
Gdy rozumiesz sposób pomiaru, dużo prościej przejść do zastosowań, szczególnie tam, gdzie napięcie nie jest tylko szkolnym pojęciem, ale realnym parametrem pracy źródła energii.
Dlaczego to ma znaczenie w fotowoltaice i instalacjach prądu stałego
W fotowoltaice napięcie nie jest dodatkiem do mocy, tylko jednym z parametrów, które trzeba zaprojektować od początku. Pojedynczy panel ma określone napięcie pracy, a po połączeniu szeregowym wartości się sumują. To dlatego stringi PV dobiera się do zakresu wejściowego falownika, regulatora ładowania albo magazynu energii.
W praktyce trzeba pamiętać o kilku rzeczach. Po pierwsze, temperatura wpływa na napięcie paneli: w chłodzie napięcie rośnie, a w wysokiej temperaturze spada. Po drugie, pod obciążeniem zachowanie modułu nie jest identyczne jak w warunkach laboratoryjnych. Po trzecie, przy łączeniu równoległym rośnie udział prądu, a nie napięcia. To są różnice, które decydują o tym, czy układ będzie działał stabilnie, czy będzie się wyłączał albo pracował poza bezpiecznym zakresem.
W systemach bateryjnych sprawa wygląda podobnie. Akumulatory 12 V, 24 V czy 48 V nie różnią się tylko etykietą. Inny poziom napięcia oznacza inne wymagania wobec przetwornic, zabezpieczeń i odbiorników. Jeśli urządzenie oczekuje określonego zakresu napięcia, nie wystarczy dobrać je „na oko” według mocy. To właśnie ten moment, w którym teoria potencjału zaczyna mieć bardzo praktyczne znaczenie.
Skoro już widać zastosowanie, warto uczciwie nazwać najczęstsze błędy, bo to zwykle one kosztują najwięcej czasu i nerwów.
Najczęstsze pomyłki przy interpretacji napięcia i prądu
Najbardziej typowy błąd to mylenie potencjału z energią całkowitą. Potencjał mówi o energii przypadającej na jednostkę ładunku, więc bez informacji o ilości ładunku nie opisuje jeszcze całej sytuacji energetycznej. Drugi błąd to utożsamianie napięcia z prądem. W rzeczywistości napięcie jest „napędem” dla ładunków, ale rzeczywisty prąd zależy od oporu i warunków obciążenia.
W praktyce spotykam też trzy inne pomyłki:
- zakładanie, że wyższe napięcie zawsze oznacza większą moc urządzenia,
- ignorowanie punktu odniesienia przy pomiarze i porównywaniu wartości,
- pomijanie wpływu temperatury i połączeń szeregowych w instalacjach PV.
Warto też uważać na prosty skrót myślowy: „skoro napięcie jest, to prąd też płynie”. To nie działa bez zamkniętego obwodu i bez odpowiedniej drogi dla ładunków. Właśnie dlatego w praktyce elektrycznej patrzy się równocześnie na napięcie, natężenie, opór i rodzaj źródła. Z tej perspektywy łatwiej już wyciągnąć wnioski, które naprawdę pomagają przy pracy z energią.
Co z tej wiedzy wynika przy prądzie i instalacjach PV
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przed oceną źródła energii zawsze sprawdzaj nie tylko moc, ale też napięcie robocze i warunki pracy. W obwodach prądu stałego to napięcie bardzo często decyduje o tym, czy układ w ogóle ruszy, czy będzie działał stabilnie i czy nie przekroczy dopuszczalnych parametrów odbiornika.
W instalacjach fotowoltaicznych najlepiej myśleć w trzech krokach. Najpierw dopasowujesz napięcie stringu do falownika lub regulatora. Potem sprawdzasz, jak układ zachowa się przy różnych temperaturach i poziomach nasłonecznienia. Na końcu oceniasz prąd i moc, bo dopiero ten zestaw pokazuje pełny obraz pracy systemu. To podejście jest znacznie bezpieczniejsze niż patrzenie wyłącznie na moc znamionową modułów.
W codziennej praktyce najwięcej daje proste pytanie: czy w tym punkcie jest odpowiednia różnica potencjałów i czy obwód ma warunki, by prąd rzeczywiście popłynął? Jeśli odpowiesz na nie dobrze, łatwiej dobierzesz elementy, unikniesz błędów pomiarowych i lepiej ocenisz źródło zasilania jeszcze przed montażem. I właśnie o to chodzi w tej wiedzy: nie o definicję samą w sobie, tylko o decyzje, które dzięki niej stają się trafniejsze.
