Napięcie elektryczne jest jednym z tych parametrów, które na pierwszy rzut oka wyglądają abstrakcyjnie, a w praktyce decydują o tym, czy urządzenie zadziała, jak szybko naładuje się akumulator i czy instalacja będzie pracować bez strat. W tym artykule wyjaśniam, jaka jest jednostka napięcia, czym różni się ono od prądu, jak je mierzyć oraz jak czytać je w kontekście domowej instalacji i fotowoltaiki. Dorzucam też praktyczne przykłady, bo sama definicja niewiele daje, jeśli nie wiadomo, co z niej wynika na co dzień.
Najważniejsze informacje w jednym miejscu
- Jednostką napięcia w układzie SI jest wolt (V), a samo napięcie opisuje różnicę potencjałów między dwoma punktami.
- Napięcie, prąd i opór to trzy różne wielkości, które łączy prawo Ohma.
- W Polsce w gniazdku spotkasz najczęściej 230 V AC, a w elektronice i instalacjach PV także 5 V, 12 V, 24 V i 48 V DC.
- Miernik napięcia podłącza się równolegle do badanego punktu, po wybraniu trybu AC albo DC.
- Wyższe napięcie nie oznacza automatycznie większej mocy, ale zwykle pozwala zmniejszyć prąd i straty w przewodach.
Czym jest napięcie i dlaczego mierzy się je w woltach

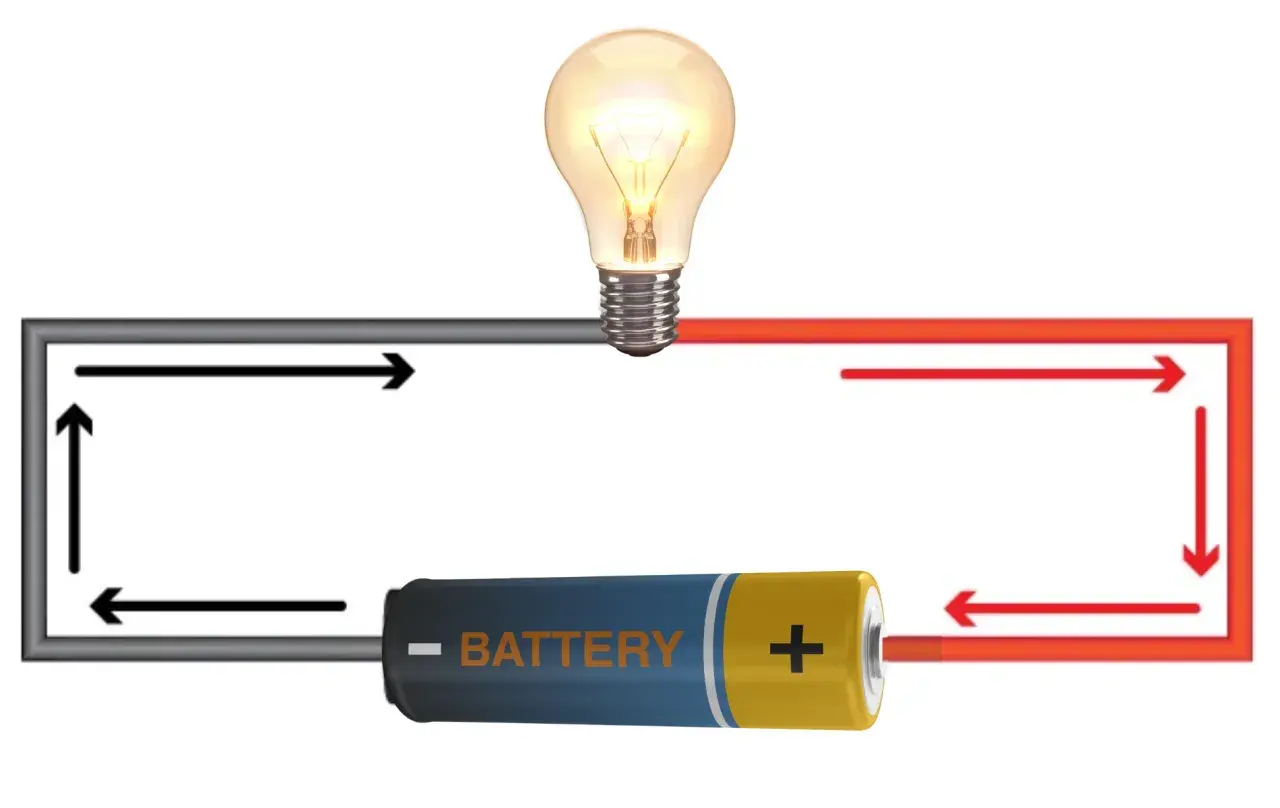

Napięcie to różnica potencjałów elektrycznych między dwoma punktami. Najprościej mówiąc, pokazuje ono, jak duża jest „presja” elektryczna, która może uruchomić przepływ ładunków, ale samo napięcie nie jest jeszcze prądem. Jednostką jest wolt (V), a zapis 1 V oznacza w praktyce 1 dżul energii przypadający na 1 kulomb ładunku. To dlatego napięcie opisuje nie tylko stan źródła zasilania, ale też potencjał wykonania pracy przez układ.
W instalacjach solarnych ma to duże znaczenie: inne napięcie widzi regulator ładowania, inne falownik, a inne akumulator. Ja patrzę na napięcie przede wszystkim jako na parametr zgodności, a dopiero potem jako na liczbę z tabliczki znamionowej. Z tego wynika pierwszy częsty błąd: mieszanie napięcia z prądem, jakby oznaczały to samo. Do tego przejdę za chwilę, bo bez tego łatwo błędnie odczytać specyfikację sprzętu.
Napięcie, prąd i opór to nie to samo
Te trzy wielkości są ze sobą powiązane, ale opisują coś innego. Jeśli ktoś mówi, że „jest 230 V, więc płynie duży prąd”, to skrót myślowy bywa mylący, bo o faktycznym prądzie decyduje jeszcze opór i obciążenie. Właśnie dlatego w praktyce patrzę na cały obwód, a nie na jedną liczbę wyrwaną z kontekstu.
| Wielkość | Symbol | Jednostka | Co opisuje | Prosty przykład |
|---|---|---|---|---|
| Napięcie | U | V | Różnicę potencjałów między dwoma punktami | 230 V w gniazdku |
| Natężenie prądu | I | A | Ilość ładunku przepływającą w czasie | 2 A poboru przez ładowarkę |
| Opór | R | Ω | Przeciwstawianie się przepływowi prądu | Różna wartość w zależności od odbiornika |
Prawo Ohma zapisuje się jako U = I × R. Z niego widać, że to samo napięcie może dać różny prąd, jeśli zmieni się opór odbiornika. Dla czytelnika praktyczny wniosek jest prosty: napięcie mówi, „jak mocno”, prąd mówi, „ile naprawdę płynie”, a opór tłumaczy, dlaczego dwa urządzenia podłączone do tego samego źródła zachowują się inaczej. Właśnie ta zależność prowadzi do kolejnego pytania: jakie wartości napięcia spotyka się w realnych urządzeniach i instalacjach.
Jakie napięcia spotyka się na co dzień i w fotowoltaice
W życiu codziennym nie operujemy jednym napięciem, tylko całym zakresem wartości. To widać świetnie w energetyce i fotowoltaice, gdzie jedno urządzenie pracuje przy niskim napięciu DC, a inne korzysta z sieci 230 V AC. Dla użytkownika liczy się przede wszystkim to, czy źródło i odbiornik mówią tym samym „językiem”.
| Przykład | Typowe napięcie | Gdzie występuje | Dlaczego to ważne |
|---|---|---|---|
| Bateria AA / AAA | 1,5 V | Piloty, proste urządzenia | Małe zasilanie dla niskiej mocy |
| USB | 5 V DC | Ładowanie, elektronika, akcesoria | Standardowy poziom dla wielu urządzeń mobilnych |
| Akumulator samochodowy | 12 V DC | Samochody, kampery, małe systemy off-grid | Popularna wartość w układach mobilnych i pomocniczych |
| Instalacje 24 V / 48 V | 24 V lub 48 V DC | Większe systemy bateryjne i solarne | Niższy prąd przy tej samej mocy i mniejsze straty |
| Gniazdko domowe | 230 V AC | Sieć elektryczna w Polsce | Najbardziej rozpoznawalny standard zasilania w domu |
| Łańcuch paneli PV | Setki woltów DC | Strony DC instalacji fotowoltaicznej | Zależne od liczby modułów, temperatury i falownika |
Przy tej samej mocy wyższe napięcie oznacza niższy prąd. To ważne, bo 1000 W przy 12 V to około 83 A, a przy 48 V tylko około 21 A. W praktyce przekłada się to na cieńsze przewody, mniejsze spadki napięcia i mniej strat cieplnych. Dla kontrastu: 1000 W pobierane z sieci 230 V to tylko około 4,3 A, dlatego w domu prądy są dużo mniejsze niż w niskonapięciowych układach bateryjnych. Z tym wiąże się jeszcze jedna rzecz: nie samo napięcie decyduje o bezpieczeństwie i użyteczności, ale też to, czy mówimy o prądzie stałym, czy przemiennym.
Jak bezpiecznie mierzyć napięcie miernikiem

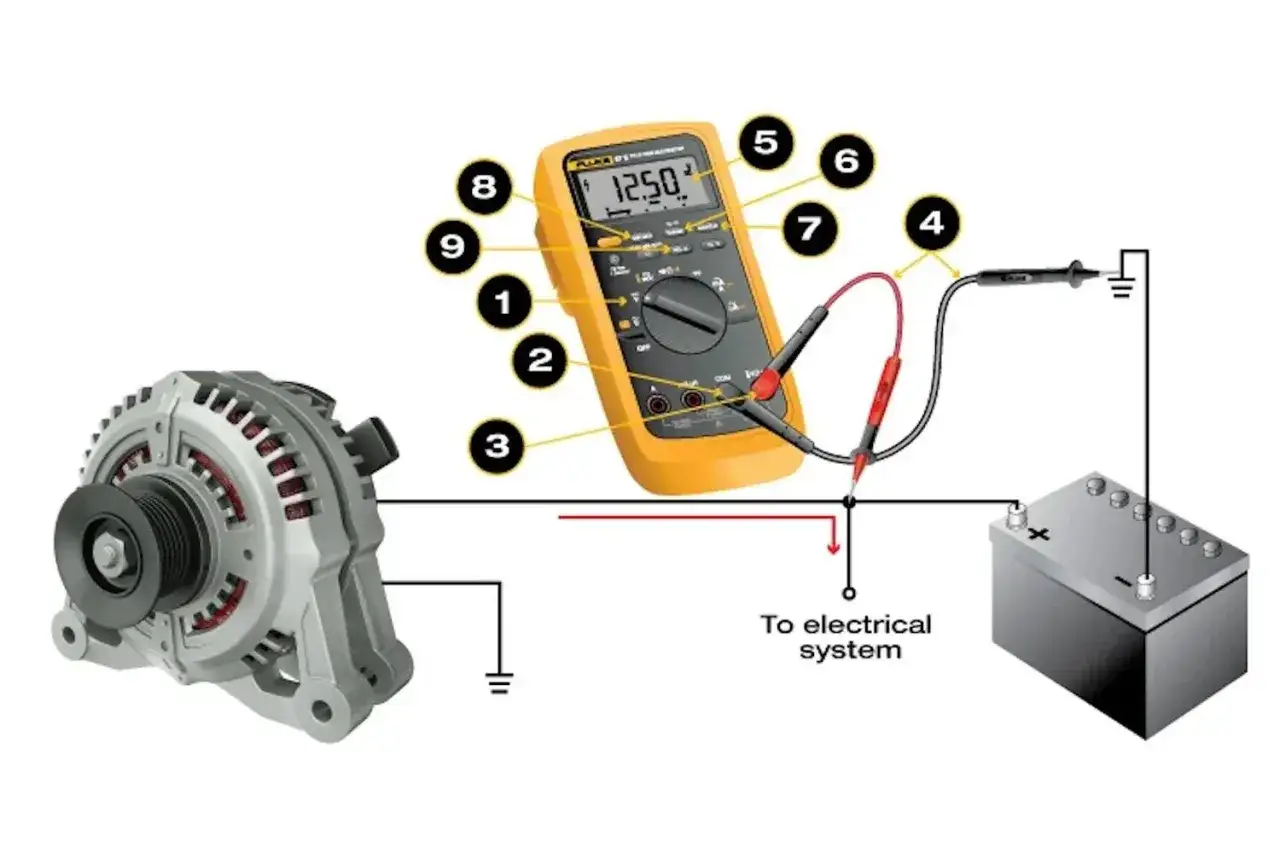

W pomiarach napięcia najważniejsze są dwa elementy: właściwy tryb miernika i poprawne podłączenie sond. Woltomierz lub multimetr zawsze mierzy napięcie równolegle do elementu, a nie szeregowo. To drobiazg, ale właśnie na nim początkujący najczęściej się wykładają. Druga sprawa to rozróżnienie AC i DC, bo pomiar sieci 230 V i pomiar akumulatora to dwa różne tryby pracy.
- Wybierz tryb AC dla sieci elektrycznej i DC dla baterii, akumulatorów oraz większości obwodów fotowoltaicznych.
- Włóż czarny przewód do gniazda COM, a czerwony do wejścia oznaczonego jako V.
- Ustaw zakres pomiaru wyższy niż spodziewana wartość, jeśli miernik nie przełącza się automatycznie.
- Przyłóż sondy do dwóch punktów, między którymi chcesz sprawdzić różnicę potencjałów.
- Odczytaj wynik po ustabilizowaniu wskazania.
- Przy panelu PV pamiętaj, że bez obciążenia zobaczysz napięcie jałowe Voc, a w pracy ważniejsze jest napięcie w punkcie mocy maksymalnej, czyli Vmp.
W praktyce szczególnie przy instalacjach solarnych nie mierzę „na szybko” bez zastanowienia. Najpierw sprawdzam, czy mam odpowiedni zakres, potem czy kabel i złącza są w dobrym stanie, a dopiero na końcu sam odczyt. To oszczędza nerwy i chroni sprzęt. Skoro pomiar mamy już uporządkowany, łatwiej przejść do pytania, które wraca niemal zawsze: dlaczego wyższe napięcie nie oznacza automatycznie większej mocy.
Dlaczego wyższe napięcie nie zawsze oznacza większą moc
To jedno z najbardziej mylących uproszczeń. Moc oblicza się ze wzoru P = U × I, więc przy tej samej mocy wyższe napięcie oznacza po prostu niższy prąd, a nie „silniejsze” urządzenie z definicji. Samo napięcie nie mówi jeszcze, ile energii odbiornik rzeczywiście pobierze lub odda.
| Przykład dla 1000 W | Prąd | Co to oznacza w praktyce |
|---|---|---|
| 12 V | około 83 A | Duże obciążenie przewodów i wyraźne straty |
| 24 V | około 42 A | Rozsądny kompromis dla średnich systemów |
| 48 V | około 21 A | Lepszy wybór dla większej mocy i dłuższych kabli |
| 230 V | około 4,3 A | Typowy poziom dla odbiorników domowych |
Nie znaczy to jednak, że zawsze trzeba podnosić napięcie. Wyższe wartości wymagają lepszej izolacji, odpowiednich zabezpieczeń i kompatybilnych falowników, sterowników ładowania oraz akumulatorów. Jeśli urządzenie ma pracować w domu, liczy się też zgodność ze standardem 230 V AC, a nie sam wynik na mierniku. To prowadzi do kolejnego praktycznego problemu: jakie błędy najczęściej psują interpretację pomiaru.
Najczęstsze pomyłki przy interpretacji napięcia
W praktyce widzę kilka błędów, które powtarzają się najczęściej i potrafią całkowicie zniekształcić wnioski z pomiaru.
- Mylenie napięcia jałowego z roboczym - panel słoneczny bez obciążenia pokaże inną wartość niż podłączony do kontrolera lub falownika.
- Porównywanie napięcia z pojemnością akumulatora - 12 V i 100 Ah to nie „więcej napięcia”, tylko inny parametr opisujący coś zupełnie innego.
- Pomiar w złym trybie - ustawienie amperów zamiast voltów potrafi skończyć się uszkodzeniem miernika albo bezpiecznika.
- Ignorowanie różnicy między AC i DC - to podstawowy błąd przy pomiarze sieci, paneli i akumulatorów.
- Założenie, że wyższe napięcie zawsze jest lepsze - w rzeczywistości liczy się zgodność całego układu, długość przewodów i dopuszczalne zakresy pracy urządzeń.
W instalacjach solarnych ten błąd kosztuje najwięcej, bo prowadzi do złego doboru regulatora, przewodów albo zabezpieczeń. Z tego powodu przed zakupem sprzętu zawsze patrzę nie tylko na napięcie nominalne, ale też na zakres pracy i warunki montażu. To naturalnie prowadzi do ostatniej, najbardziej praktycznej części: jak przełożyć tę wiedzę na wybór urządzeń i osprzętu.
Jak przełożyć tę wiedzę na bezpieczniejszy wybór sprzętu
Jeśli miałbym wskazać jedną zasadę, byłaby to ta: dopasuj napięcie do całego układu, a nie tylko do jednego urządzenia. W praktyce sprawdzam zawsze trzy rzeczy: czy źródło i odbiornik pracują w tym samym typie prądu, czy zakres napięcia mieści się w specyfikacji oraz czy przewody i zabezpieczenia są dobrane do spodziewanego prądu.
- Przy sprzęcie domowym zwracaj uwagę na zgodność z 230 V AC.
- Przy bateriach i elektronice sprawdzaj, czy układ wymaga 5 V, 12 V, 24 V albo 48 V DC.
- W fotowoltaice pilnuj zakresu wejściowego falownika i sterownika ładowania, a nie tylko napięcia samego panelu.
- Przy dłuższych przewodach rozważ wyższe napięcie systemowe, bo zwykle zmniejsza prąd i straty.
- Nie oszczędzaj na zabezpieczeniach, bo napięcie bez właściwej ochrony przestaje być tylko parametrem technicznym, a zaczyna być realnym ryzykiem.
W codziennej pracy z energią elektryczną najbardziej przydaje się nie samo zapamiętanie definicji, ale umiejętność czytania zależności między napięciem, prądem i mocą. Gdy te trzy parametry rozumiesz razem, łatwiej dobrać sprzęt, uniknąć strat i nie pomylić „wartości na mierniku” z rzeczywistą pracą instalacji. Właśnie tak podchodzę do napięcia: jako do liczby, która ma sens dopiero wtedy, gdy widzę cały układ i warunki jego pracy.
