Oznaczenie GND w schematach często wygląda jak drobiazg, ale w praktyce decyduje o tym, czy układ będzie stabilny, bezpieczny i odporny na zakłócenia. W tym tekście wyjaśniam, czym jest masa jako punkt odniesienia, czym różni się od uziemienia ochronnego, jak czytać symbole na schematach i dlaczego w instalacjach fotowoltaicznych ta różnica ma realne znaczenie. Dorzucam też najczęstsze błędy, które widzę przy łączeniu elektroniki mocy z częścią sygnałową.
Najważniejsze rzeczy, które trzeba rozróżnić od razu
- Masa to punkt odniesienia napięcia, a nie zawsze fizyczna ziemia.
- Uziemienie ochronne służy bezpieczeństwu ludzi i sprzętu, nie pracy sygnału.
- Chassis, masa sygnałowa i ziemia mogą oznaczać różne węzły w jednym urządzeniu.
- Zła trasa powrotu prądu powoduje spadki napięcia, szumy i błędy pomiaru.
- W fotowoltaice ciągłość połączeń ochronnych i wyrównawczych ma znaczenie dla bezpieczeństwa i trwałości systemu.
Co naprawdę oznacza masa w układzie elektrycznym
Ja patrzę na masę przede wszystkim jak na umowny punkt zerowy dla danego układu. Jak przypomina Analog Devices, w układach liniowych masa jest punktem odniesienia dla sygnału, ale bywa też drogą powrotną dla prądu zasilania. To dlatego dwa pozornie identyczne układy mogą zachowywać się zupełnie inaczej, jeśli jeden ma dobrze zaplanowany powrót prądu, a drugi nie.
W praktyce masa nie jest „magicznie cicha”. Jeśli przez wspólną ścieżkę płynie prąd większy niż zakłada projekt, pojawiają się spadki napięcia. Przy rezystancji 100 mΩ i prądzie 2 A masz już 0,2 V różnicy. Dla zasilania 5 V to niewiele tylko na papierze; dla czujnika, wzmacniacza operacyjnego albo przetwornika ADC potrafi to być różnica między poprawnym odczytem a błędem.
Dlatego w elektronice nie pytam tylko „gdzie jest masa”, ale też „jak płynie prąd powrotny”. To prowadzi do kolejnej rzeczy: na schemacie nie każdy symbol znaczy to samo, nawet jeśli na pierwszy rzut oka wygląda podobnie.

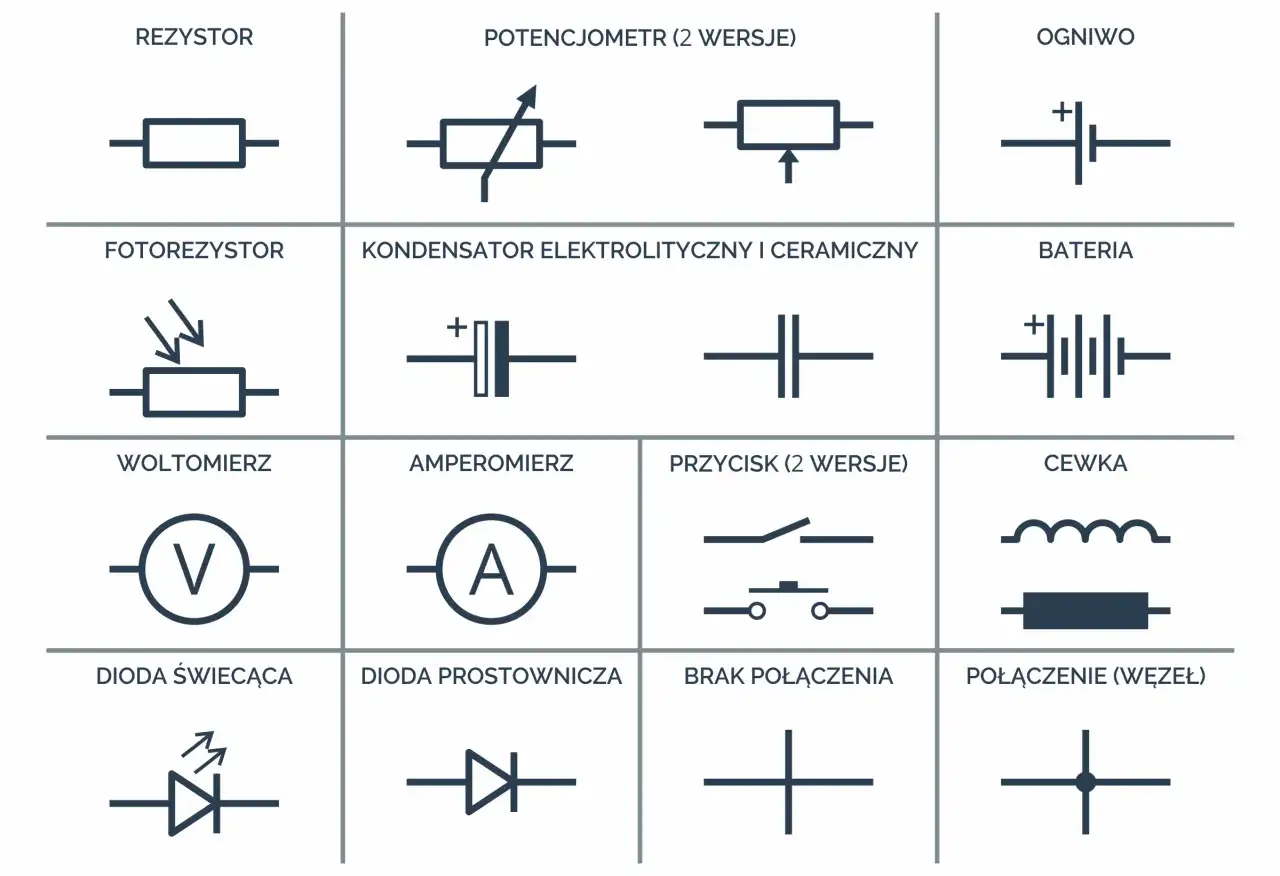

Jak rozpoznać różne symbole masy na schemacie
Na schematach bardzo łatwo o skrót myślowy: widzisz znak masy i automatycznie zakładasz, że chodzi o to samo. W praktyce to zbyt duże uproszczenie. Symbole służą do wskazania funkcji w układzie, a nie tylko do narysowania „czarnej ziemi” pod wszystkim, co trzeba podłączyć.
| Jak bywa oznaczona | Co zwykle oznacza | Czego nie zakładać |
|---|---|---|
| Trzy malejące poziome kreski | Ogólny punkt odniesienia lub ziemia w sensie symbolicznym | Że zawsze chodzi o przewód ochronny PE |
| Trzy ukośne linie | Chassis ground, czyli odniesienie do obudowy lub ekranu | Że jest to zawsze ten sam węzeł co masa sygnałowa |
| Trzy równoległe linie malejące | Masa analogowa lub obwodowa | Że wolno ją prowadzić byle jak, bo „to tylko masa” |
| Pusty trójkąt | Odniesienie cyfrowe albo wspólny punkt odniesienia | Że można go mieszać z masą mocy bez kontroli tras prądowych |
Najważniejszy wniosek jest prosty: symbol nie rozstrzyga jeszcze funkcji. Trzeba sprawdzić, czy dany punkt ma zapewniać bezpieczeństwo, ekranowanie, odniesienie pomiarowe czy drogę powrotną dla prądu. Tę różnicę warto mieć w głowie, zanim przejdę do podziału na masę, uziemienie ochronne i obudowę.
Masa, uziemienie ochronne i obudowa to trzy różne role
Te pojęcia często wrzuca się do jednego worka, a potem pojawiają się nieporozumienia. Ja wolę rozdzielać je od razu, bo każdy z tych punktów robi coś innego. W typowej instalacji masz osobny cel dla sygnału, osobny dla bezpieczeństwa i osobny dla ograniczania zakłóceń elektromagnetycznych.
| Pojęcie | Główna rola | Co się stanie, gdy pomylisz je z innym |
|---|---|---|
| Masa sygnałowa | Stabilne odniesienie dla elektroniki pomiarowej i sterującej | Układ zaczyna „pływać” i łapać zakłócenia |
| Uziemienie ochronne | Bezpieczne odprowadzenie prądu przy uszkodzeniu | Rośnie ryzyko porażenia i uszkodzeń sprzętu |
| Obudowa lub chassis | Ekranowanie i wspólny potencjał mechaniczno-EMC | Zakłócenia przedostają się tam, gdzie nie powinny |
| Neutralny przewód roboczy | Powrót prądu w instalacji zasilającej | Łatwo pomylić go z przewodem ochronnym, choć pełni inną funkcję |
W domu najprościej zapamiętać jedną rzecz: przewód ochronny nie służy do normalnej pracy obwodu, a neutralny prowadzi prąd roboczy. W urządzeniach elektronicznych dochodzi jeszcze obudowa, która może być połączona z ochroną albo z masą sygnałową, ale tylko wtedy, gdy projektant zrobił to świadomie. Z tej różnicy wynikają później typowe błędy montażowe i pomiarowe.
Najczęstsze błędy przy łączeniu masy w praktyce
W codziennej pracy widzę kilka powtarzalnych potknięć. Część z nich nie daje od razu awarii, tylko stopniowo psuje jakość sygnału, zwiększa szum i utrudnia diagnozę. To są właśnie te błędy, które najłatwiej zlekceważyć, bo układ „jeszcze działa”.
- Zbyt wąska lub zbyt długa ścieżka powrotna - każdy dodatkowy milimetr i każdy wąski odcinek zwiększa spadek napięcia oraz indukcyjność.
- Wspólny powrót dla prądów mocy i sygnału - silny prąd z silnika, przetwornicy lub ładowarki potrafi wprowadzić zakłócenia do czułego toru pomiarowego.
- Rozdzielenie masy analogowej i cyfrowej bez planu - samo „przecięcie” masy nic nie poprawia, jeśli nie ma jednego kontrolowanego punktu połączenia.
- Traktowanie ekranu kabla jak uniwersalnego przewodu roboczego - ekran ma ekranować, a nie zastępować dobrze policzony powrót prądu.
- Ignorowanie wpływu miernika - przy oscyloskopie długi przewód masowy potrafi dodać indukcyjność i pokazać „oscylacje”, których w rzeczywistości prawie nie ma.
Prosty przykład: jeśli sygnał czujnika ma kilkadziesiąt miliwoltów, a na wspólnej ścieżce pojawi się kilkadziesiąt miliwoltów spadku od innego obwodu, odczyt staje się niewiarygodny. Dlatego w praktyce dbam nie tylko o to, co łączę, ale też gdzie i jakim torem wraca prąd. To szczególnie ważne tam, gdzie elektronika spotyka się z większą mocą, czyli w instalacjach fotowoltaicznych i falownikach.
Dlaczego w fotowoltaice i falownikach ten temat wraca ze zdwojoną siłą
W systemach PV kwestia masy nie jest ozdobą schematu, tylko elementem bezpieczeństwa. Departament Energii USA przypomina, że wyposażenie ochronne ma zapewnić dobrze określoną, niskooporową drogę do ziemi, a do uziemienia trzeba włączyć zarówno sam generator PV, jak i osprzęt, w tym metalowe obudowy. To ważne nie tylko przy przepięciach, ale też przy awarii albo uszkodzeniu izolacji.
W praktyce liczy się też połączenie wyrównawcze, czyli wyrównanie potencjałów między elementami konstrukcji, ramą modułu, metalowymi kanałami czy obudową falownika. Jeśli taki tor jest prowadzony przez przypadkowe styki w obudowie, działa gorzej niż bezpośrednie połączenie do głównej szyny uziemiającej. Ja traktuję to jako jeden z tych obszarów, w których „jakoś będzie” zwykle kończy się późniejszą usterką.
Dochodzi jeszcze korozja. W środowisku wilgotnym, nadmorskim albo po prostu na dachu, gdzie instalacja pracuje latami, połączenia ochronne starzeją się razem z resztą systemu. Zardzewiały lub luźny punkt uziemienia może osłabić drogę dla prądu uszkodzeniowego, a wtedy rośnie ryzyko uszkodzeń i problemów z bezpieczeństwem. W PV nie chodzi więc tylko o „zgodność ze schematem”, ale o ciągłość całego toru ochronnego.
Jeśli ktoś pyta mnie, co w tej części instalacji ma największe znaczenie, odpowiadam krótko: ciągłość, niski opór i świadomy podział ról. To prowadzi już prosto do ostatniej rzeczy, którą zawsze sprawdzam przed uruchomieniem układu.
Co sprawdzam przed uruchomieniem układu z kilkoma masami
Przed pierwszym startem nie szukam cudów. Sprawdzam kilka prostych punktów, które najczęściej decydują o tym, czy układ będzie działał spokojnie, czy zacznie sprawiać kłopoty po kilku minutach albo po pierwszym większym obciążeniu.
- Czy punkt odniesienia został wybrany świadomie - masa sygnałowa, obudowa i ochrona mają mieć jasną funkcję.
- Czy powrót prądu jest krótki i szeroki - szczególnie przy zasilaniu, przetwornicach i torach o większym prądzie.
- Czy nie ma przypadkowych pętli masy - każda dodatkowa pętla to potencjalna antena dla zakłóceń.
- Czy połączenia są mechanicznie pewne - dokręcenie, powierzchnia styku i brak korozji mają znaczenie większe, niż wielu osobom się wydaje.
- Czy pomiar nie zafałszuje układu - przyrząd pomiarowy też ma swój punkt odniesienia i może zmienić zachowanie obwodu.
Jeśli mam zostawić jedną praktyczną myśl, to tę: masa nie jest jedną uniwersalną „ziemią”, tylko zbiorem ról, które trzeba rozdzielić i połączyć we właściwym miejscu. Gdy tę zasadę trzyma się od początku, układ jest prostszy do uruchomienia, mniej szumi i łatwiej go później serwisować, co w elektronice i w fotowoltaice daje bardzo konkretne oszczędności czasu i nerwów.
