Zniekształcenia harmoniczne w prądzie potrafią długo nie dawać wyraźnych objawów, a potem zaczynają psuć sprawność, grzać przewody i utrudniać pracę falowników, UPS-ów oraz napędów. W tym tekście wyjaśniam, czym jest THD prądu, jak go czytać w praktyce, skąd bierze się w instalacjach z elektroniką mocy i co zrobić, gdy wynik przestaje być komfortowy. Dorzucam też różnicę między THD i TDD, bo właśnie na tym etapie najłatwiej popełnić kosztowny błąd interpretacyjny.

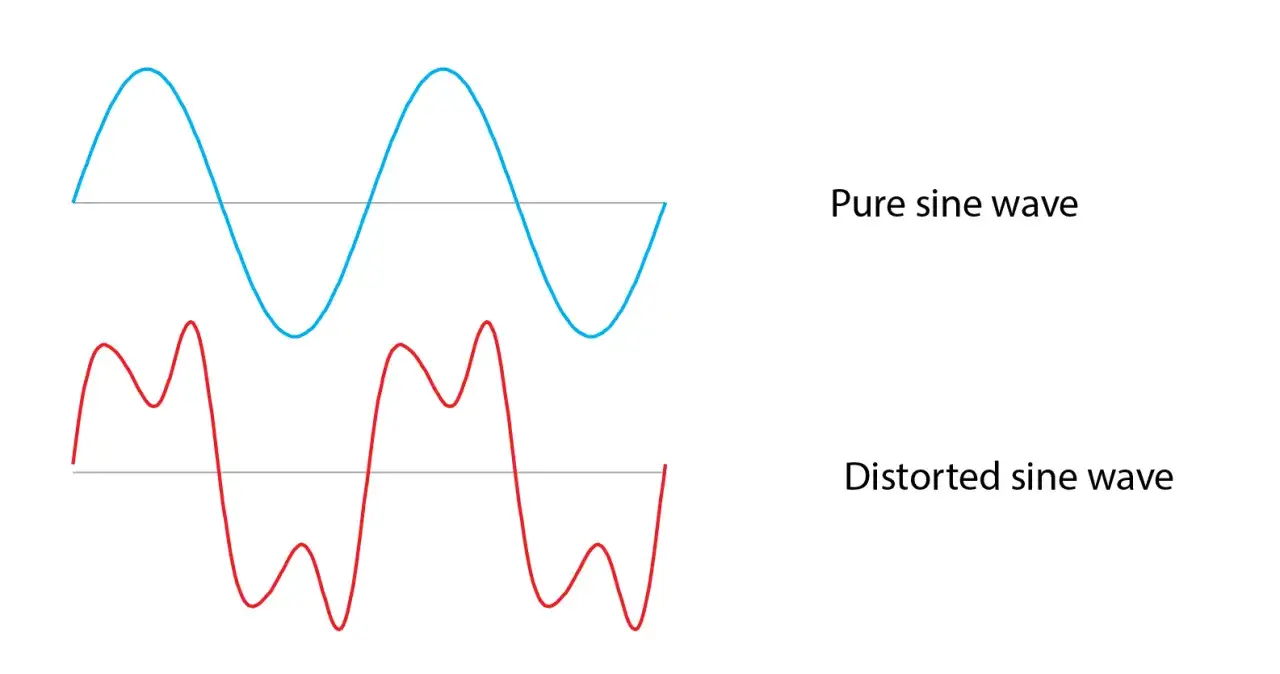

Najkrócej mówiąc, THD pokazuje, jak bardzo prąd odbiega od idealnej sinusoidy
- Im wyższy THD, tym większy udział harmonicznych w przebiegu prądu.
- W sieci 50 Hz harmoniczne to wielokrotności 50 Hz, na przykład 150 Hz, 250 Hz i 350 Hz.
- W praktyce dla prądu często ważniejszy jest TDD, bo lepiej opisuje wpływ odbiornika na sieć.
- Najczęściej problem generują falowniki, UPS-y, LED-y, ładowarki i napędy z falownikiem.
- Niskie THD napięcia nie oznacza jeszcze, że sam prąd jest „czysty”.
- W instalacjach PV i magazynach energii trzeba patrzeć nie tylko na moc, ale też na jakość przebiegu.
Co oznacza THD w prądzie i dlaczego nie mylić go z napięciem
Ja rozróżniam te dwa pojęcia od razu, bo dotyczą różnych rzeczy. THD prądu mówi, jak bardzo przebieg pobieranego prądu odbiega od sinusoidy, a THD napięcia pokazuje, jak zniekształcone jest samo zasilanie w punkcie pomiaru.
W uproszczeniu harmoniczne to składowe o częstotliwościach będących wielokrotnością częstotliwości podstawowej. W Polsce, gdzie sieć pracuje na 50 Hz, trzecia harmoniczna to 150 Hz, piąta 250 Hz, a siódma 350 Hz.
Wzór w praktyce wygląda tak: THD = √(I22 + I32 + ... + In2) / I1 × 100% dla prądu. To ważne, bo sam procent nie mówi jeszcze nic o skali obciążenia. 10% przy małym poborze i 10% przy pełnym obciążeniu nie mają takiej samej wagi dla instalacji.
| Miara | Co opisuje | Po co ją czytać | Na co uważać |
|---|---|---|---|
| THD napięcia | Odkształcenie napięcia względem sinusoidy | Ocena jakości zasilania w punkcie pomiaru | Samo niskie THD napięcia nie mówi, co robi odbiornik |
| THD prądu | Odkształcenie pobieranego prądu | Ocena odbiornika nieliniowego | Bywa wysoki przy małym obciążeniu |
| TDD | Prąd harmoniczny odniesiony do maksymalnego prądu zapotrzebowania | Porównanie wpływu odbiorników na sieć | Bez znajomości IL wynik jest niepełny |
Właśnie dlatego w systemach elektroenergetycznych częściej patrzy się na TDD, czyli odkształcenie prądu odniesione do maksymalnego prądu zapotrzebowania. To lepiej pokazuje, jak bardzo odbiornik obciąża sieć w warunkach realnej pracy. Skoro mamy definicje, pora zobaczyć, skąd harmoniczne biorą się w codziennej instalacji.
Skąd biorą się harmoniczne w instalacjach z fotowoltaiką i elektroniką mocy
Harmoniczne nie powstają znikąd. Pojawiają się wtedy, gdy urządzenie nie pobiera prądu w sposób ciągły i liniowy, tylko „tnie” go impulsami. To typowe dla elektroniki mocy, czyli dla większości sprzętu, który dziś robi różnicę w energetyce, automatyce i fotowoltaice.
- Falowniki PV i hybrydowe - zamieniają prąd stały na przemienny, więc zawsze pracują z przełączaniem. Dobrze zaprojektowane urządzenia trzymają THD nisko, ale przy słabej sieci, pracy awaryjnej albo niekorzystnych ustawieniach zniekształcenia mogą wzrosnąć.
- UPS-y i prostowniki - pobierają prąd w krótkich impulsach, szczególnie podczas ładowania baterii. To jeden z klasycznych powodów, dla których w serwerowniach i kotłowniach elektrycznych pojawia się problem jakości energii.
- LED-y i zasilacze impulsowe - pojedyncze urządzenie zwykle nie robi dramatu, ale dziesiątki lub setki małych zasilaczy zaczynają sumować się w całym obiekcie.
- Napędy VFD - falowniki do pomp, wentylatorów i klimatyzacji często generują wyraźne składowe 5., 7., 11. i 13. rzędu.
- Ładowarki EV i magazyny energii - ich zachowanie zależy od trybu pracy, jakości filtracji i tego, jak silna jest sieć po stronie AC.
W trójfazowych instalacjach szczególnie kłopotliwe są harmoniczne rzędu trzeciego i ich wielokrotności. Mogą one sumować się w przewodzie neutralnym, co oznacza większe nagrzewanie niż sugerowałby sam bilans faz. To nie jest problem teoretyczny, tylko bardzo praktyczny sygnał, że zasilanie trzeba zaprojektować szerzej niż tylko pod kątem mocy znamionowej.
To, że harmoniczne powstają, nie jest jeszcze problemem samym w sobie. Problem zaczyna się wtedy, gdy ich energia rozlewa się po całej instalacji i zaczyna wpływać na kable, transformatory oraz odbiorniki.
Jak THD wpływa na kable, transformatory i odbiorniki
Ja patrzę na THD nie jak na suchy parametr z analizatora, tylko jak na sygnał ostrzegawczy. Wyższe zniekształcenia oznaczają zwykle większe straty cieplne, gorsze warunki pracy i mniej przewidywalne zachowanie części urządzeń.
| Co widać w instalacji | Najczęstszy skutek | Dlaczego to się dzieje |
|---|---|---|
| Gorący przewód neutralny | Ryzyko przegrzania i spadek bezpieczeństwa | Harmoniczne trzeciego rzędu sumują się w neutralnym zamiast się znosić |
| Buczący lub mocniej grzejący się transformator | Wyższe straty i krótsza żywotność | Harmoniczne podnoszą skuteczny prąd i zwiększają straty w rdzeniu oraz uzwojeniach |
| Niespodziewane wyzwalanie zabezpieczeń | Przestoje i trudniejsza diagnostyka | Zabezpieczenia reagują na prąd skuteczny, piki lub nietypowy przebieg |
| Niższa sprawność urządzeń zasilanych z sieci | Większy pobór energii przy tej samej pracy | Prąd odkształcony zwiększa straty i pogarsza warunki pracy elektroniki |
W praktyce najbardziej zdradliwe jest to, że instalacja może działać „normalnie” i jednocześnie pracować na podwyższonym stresie cieplnym. Czasem objawy są subtelne: głośniejszy transformator, częstsze alarmy UPS-a, dziwnie wysoka temperatura przewodu neutralnego albo większe rozbieżności między pomiarem a oczekiwaniem. Jeżeli widzisz takie rzeczy, nie zgaduj z samego rachunku za energię - najpierw trzeba dobrze zmierzyć przebieg.
Żeby nie zgadywać, trzeba pomierzyć prąd w odpowiednim miejscu i w odpowiednim czasie. I tu przechodzimy do tego, jak odczytywać THD tak, aby nie pomylić chwilowego epizodu z realnym problemem jakości energii.

Jak mierzę THD, żeby nie pomylić go z chwilowym skokiem obciążenia
Największy błąd to zrobienie jednego pomiaru w spokojnym momencie i uznanie sprawy za zamkniętą. Harmoniczne najlepiej widać wtedy, gdy instalacja pracuje w typowych dla siebie cyklach: rano, przy pełnym słońcu, podczas ładowania baterii, przy pracy napędów albo w trybie awaryjnym.
- Mierz w punkcie wspólnego przyłączenia albo w głównym rozdzielaczu, a nie wyłącznie na jednym losowym obwodzie. Tam najlepiej widać, jak zachowuje się cała instalacja.
- Patrz na trend i widmo, nie tylko na jedną wartość procentową. Widmo harmoniczne pokazuje, które rzędy dominują, a trend mówi, czy problem jest stały czy tylko okresowy.
- Sprawdź prąd i napięcie razem. Czasem to prąd jest źródłem problemu, a napięcie tylko reaguje na słabszą sieć.
- Użyj analizatora jakości energii, który liczy harmoniczne co najmniej do 50. rzędu. Zwykły multimetr True-RMS przydaje się do podstaw, ale nie pokaże pełnego obrazu.
W instalacjach z fotowoltaiką zwracam szczególną uwagę na trzy scenariusze: pracę z pełnym nasłonecznieniem, pracę z magazynem energii oraz tryb awaryjny lub off-grid. W każdym z nich przebieg prądu może wyglądać inaczej, a więc ten sam falownik potrafi dać różne wyniki THD. Dopiero taki zestaw pomiarów pozwala uczciwie ocenić, czy problem jest lokalny, czy systemowy.
Dopiero wtedy wyniki da się porównać z referencjami i ocenić, czy to jednorazowy epizod, czy stały problem wymagający działania. To prowadzi do pytania, jaki poziom można uznać za akceptowalny.
Jak interpretować wynik i kiedy zaczyna się problem
W sieciach publicznych w Polsce i szerzej w Europie najczęściej odwołuję się do EN 50160, gdy chcę ocenić jakość napięcia w punkcie zasilania. Dla niskiego napięcia przyjmuje ona THD napięcia na poziomie 8% jako średnią 10-minutową i 5% jako średnią tygodniową. To nie jest zachęta do pracy tuż pod limitem, tylko praktyczny punkt odniesienia.
Przy prądzie sytuacja jest bardziej złożona. W praktyce często patrzy się na TDD, a nie na samo THD, bo TDD odnosi harmoniczne do maksymalnego prądu zapotrzebowania. W IEEE 519 typowy limit zależy od stosunku Isc/IL, czyli od tego, jak „mocna” jest sieć w stosunku do obciążenia.
| Isc/IL | Typowy limit TDD | Znaczenie praktyczne |
|---|---|---|
| < 20 | 5% | Słaba sieć, mała tolerancja na prąd odkształcony |
| 20-50 | 8% | Wymagania nadal dość ostre |
| 50-100 | 12% | Więcej marginesu dla odbiorników nieliniowych |
| 100-1000 | 15% | Sieć zwykle lepiej znosi harmoniczne |
| > 1000 | 20% | Bardzo mocne źródło zasilania |
Najważniejszy wniosek jest prosty: niski THD napięcia nie zwalnia z kontroli THD prądu. Możesz mieć poprawny wygląd napięcia przy jednym pomiarze i jednocześnie duże odkształcenie po stronie odbiornika, zwłaszcza przy małym obciążeniu albo w pracy impulsowej. Ja zawsze sprawdzam, czy wynik jest stabilny, czy zależy od godzin pracy i czy pojawia się tylko w jednym trybie pracy urządzenia.
Jeżeli wynik wychodzi poza zdrowy zakres, najbardziej opłaca się ograniczać źródło, a nie leczyć sam objaw. W praktyce oznacza to konkretne działania projektowe i serwisowe, które można dobrać do skali problemu.
Jak ograniczyć zniekształcenia bez przepłacania
Nie ma jednego cudownego rozwiązania na każdy przypadek. Ja zaczynam od źródła problemu, bo filtr nie naprawi źle dobranego urządzenia, a samo przewymiarowanie instalacji zwykle tylko kupuje trochę czasu. Dobre podejście to zestaw działań dopasowanych do typu odbiornika i warunków pracy.
| Metoda | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Lepszy falownik lub prostownik o niższym THD | Nowy projekt, wymiana sprzętu, duży wpływ na sieć | Wyższy koszt zakupu, nie zawsze możliwa modernizacja wstecz |
| Dławik sieciowy | Napędy, ładowarki i prostowniki z wyraźnymi impulsami prądu | Spadek napięcia i dodatkowe straty własne |
| Filtr pasywny | Gdy dominują konkretne harmoniczne i obciążenie jest względnie stałe | Ryzyko rezonansu, wymaga starannego doboru |
| Filtr aktywny | Wiele zmiennych odbiorników i szybkie zmiany obciążenia | Wyższa cena i większa złożoność układu |
| Rozdzielenie obwodów i bilans faz | Małe i średnie instalacje z dużą liczbą zasilaczy impulsowych | Nie usuwa źródła harmonicznych, tylko ogranicza ich rozprzestrzenianie |
W instalacjach PV szczególnie dobrze działa porządek na etapie projektu: właściwe prowadzenie obwodów AC, sensowne miejsce podłączenia odbiorników nieliniowych, kontrola neutralnego i rozsądny dobór sprzętu do pracy z siecią lub z baterią. Jeśli pojawia się problem z konkretnym napędem albo ładowarką, nie zaczynam od najdroższego filtra. Najpierw sprawdzam, czy naprawdę trzeba leczyć całą instalację, czy wystarczy zdjąć obciążenie z jednego wrażliwego punktu.
W instalacjach PV i magazynach energii szczególnie ważne jest, by już na etapie zakupu odsiać sprzęt, który wygląda dobrze na papierze, ale słabo współpracuje z siecią. To właśnie dlatego ostatni krok to nie tylko pomiar, ale też umiejętne czytanie kart katalogowych.
Co sprawdzić przed wyborem falownika, magazynu energii albo UPS-a
Jeżeli projektuję albo oceniam układ z elektroniką mocy, zawsze sprawdzam kilka rzeczy jeszcze przed zakupem. Najważniejsze jest nie to, czy urządzenie ma „ładną” moc znamionową, ale to, jak zachowuje się pod realnym obciążeniem i w jakim trybie podano wyniki THD.
- Czy producent podaje THD dla prądu i napięcia osobno - to podstawowa informacja, bez której łatwo pomylić dwie różne rzeczy.
- Przy jakim obciążeniu mierzono wynik - wartość pod pełnym obciążeniem i przy małym obciążeniu może wyglądać zupełnie inaczej.
- W jakim trybie pracy podano dane - on-grid, backup, off-grid, praca z agregatem czy ładowanie baterii to nie są te same warunki.
- Czy są podane dane o harmonicznych prądu lub TDD - szczególnie ważne przy większych instalacjach i słabszej sieci.
- Czy urządzenie ma aktywną filtrację lub inny mechanizm ograniczania harmonicznych - w praktyce to często robi większą różnicę niż marketingowy opis „czystej sinusoidy”.
- Czy układ będzie pracował z dużą liczbą odbiorników nieliniowych - LED, IT, ładowarki i napędy lubią sumować się szybciej, niż sugeruje pojedynczy katalogowy odczyt.
W kartach katalogowych spotyka się wartości THD poniżej 3% albo 5%, i to jest dobry sygnał, ale nie jedyny. Trzeba jeszcze wiedzieć, przy jakich warunkach ten wynik został osiągnięty i czy pozostaje równie dobry przy pracy z baterią, w trybie awaryjnym albo przy słabej sieci. Jeśli instalacja ma być cicha, wydajna i bezawaryjna, ja traktuję THD jako parametr projektowy, a nie ciekawostkę z datasheetu. To niewielki detal na papierze, ale w praktyce często decyduje o tym, czy system pracuje stabilnie, czy tylko wygląda dobrze w dniu odbioru.
