Impedancja to jedno z tych pojęć elektrycznych, które brzmią bardziej skomplikowanie, niż są w praktyce. Gdy ktoś pyta impedancja co to, chodzi zwykle o jedną rzecz: jak obwód reaguje na prąd przemienny i dlaczego to samo urządzenie może zachowywać się inaczej przy różnych częstotliwościach. W tym tekście wyjaśniam definicję, różnicę między impedancją a rezystancją, sposób obliczania oraz to, gdzie ta wielkość naprawdę ma znaczenie w domu, elektronice i instalacjach energetycznych.
Najważniejsze rzeczy o impedancji w jednym miejscu
- Impedancja opisuje łączny opór obwodu dla prądu przemiennego, a nie tylko „sam opór” przewodnika.
- W odróżnieniu od rezystancji uwzględnia też wpływ cewek i kondensatorów oraz przesunięcie fazowe między napięciem a prądem.
- Jej wartość podaje się w omach (Ω), ale w praktyce zależy ona od częstotliwości sygnału.
- Do prostego pomiaru rezystancji wystarczy multimetr, ale do impedancji potrzebny jest zwykle miernik LCR albo bardziej zaawansowany zestaw pomiarowy.
- Znaczenie ma w audio, automatyce, instalacjach elektrycznych, falownikach i systemach zasilania pracujących z AC.
- Najczęstszy błąd to traktowanie impedancji jak jednej stałej liczby niezależnej od warunków pracy.
Czym jest impedancja i jak czytać ją w praktyce
Ja patrzę na impedancję jako na całkowity „opór” obwodu dla prądu przemiennego. To nie jest zwykła rezystancja przewodu, tylko suma zjawisk, które utrudniają przepływ prądu: oporu czynnego, indukcyjności i pojemności. Dlatego w technice oznacza się ją symbolem Z, a jej wartość podaje w omach, tak samo jak rezystancję.

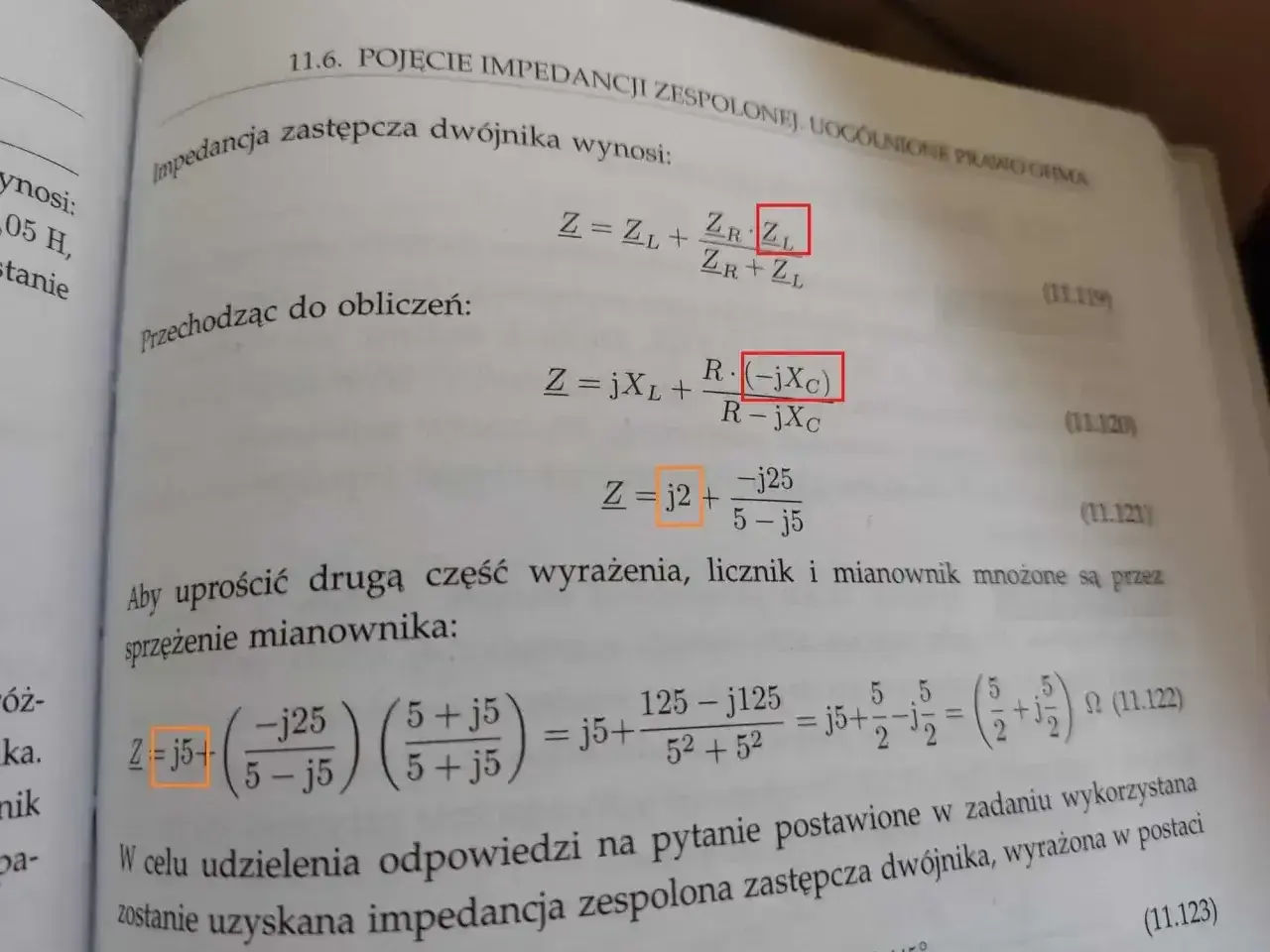

W prostych układach sprawa jest banalna: jeśli obciążenie jest prawie czysto rezystancyjne, to impedancja jest bardzo zbliżona do rezystancji. Gdy jednak w grę wchodzą cewki albo kondensatory, pojawia się też przesunięcie fazowe, czyli sytuacja, w której napięcie i prąd nie „idą” dokładnie razem. W zapisie technicznym często opisuje się to jako Z = R + jX, gdzie R to rezystancja, X to reaktancja, a j jest po prostu wygodnym symbolem używanym w analizie AC.
| Wielkość | Co opisuje | Od czego zależy najbardziej | Jednostka |
|---|---|---|---|
Rezystancja R
|
Czysty opór materiału i zamianę energii w ciepło | Materiał, długość, przekrój, temperatura | Ω |
Reaktancja X
|
Wpływ cewek i kondensatorów w AC | Częstotliwość, indukcyjność, pojemność | Ω |
Impedancja Z
|
Łączny opór obwodu dla prądu przemiennego |
R, X i częstotliwość sygnału |
Ω |
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: impedancja nie jest tym samym co rezystancja. To rozróżnienie wraca później przy pomiarach, doborze sprzętu i analizie zachowania urządzeń zasilanych z sieci. A żeby to dobrze zrozumieć, trzeba jeszcze zobaczyć, co robi z nią częstotliwość.
Dlaczego w prądzie przemiennym tak ważna jest częstotliwość
W obwodach prądu stałego sytuacja jest względnie prosta, ale przy AC wszystko zaczyna zależeć od tego, jak szybko zmienia się sygnał. W typowej instalacji domowej 230 V/50 Hz prąd zmienia kierunek cyklicznie, więc elementy bierne reagują inaczej niż w DC. Rezystor zachowuje się prawie tak samo niezależnie od częstotliwości, ale cewka i kondensator już nie.
Dla idealnej cewki reaktancja indukcyjna rośnie wraz z częstotliwością według wzoru XL = 2πfL. Dla idealnego kondensatora dzieje się odwrotnie: jego reaktancja maleje, gdy częstotliwość rośnie, czyli XC = 1/(2πfC). To właśnie dlatego jeden układ może dobrze działać przy 50 Hz, a zupełnie inaczej zachowywać się przy wyższych harmonicznych albo w układzie impulsowym.
- Rezystor prawie nie zmienia swojej reakcji na sygnał wraz z częstotliwością.
- Cewka coraz mocniej „blokuje” szybkie zmiany prądu.
- Kondensator łatwiej przepuszcza wyższe częstotliwości niż niskie.
W praktyce oznacza to przesunięcie fazowe: w jednych układach prąd wyprzedza napięcie, w innych się opóźnia. To nie jest detal akademicki. W systemach z falownikami, filtrami i elementami mocy właśnie ten efekt decyduje o stabilności pracy, zakłóceniach i nagrzewaniu się elementów. Skoro częstotliwość tak mocno zmienia obraz, warto przejść do tego, jak w ogóle mierzy się impedancję.
Jak ją mierzyć i obliczać bez pomyłek
Najprostszy multimetr pokaże Ci rezystancję DC, ale nie pokaże pełnej impedancji przy zadanej częstotliwości. To ważne rozróżnienie, bo wiele osób zakłada, że pomiar „na omach” załatwia temat. Nie załatwia, jeśli obwód zawiera cewki, kondensatory albo pracuje z sygnałem zmiennym.
Do badania impedancji używa się zwykle miernika LCR, a przy bardziej złożonych układach także oscyloskopu, generatora sygnałowego lub analizatora sieci. W praktyce widzę trzy rzeczy, które najbardziej wpływają na wynik: częstotliwość pomiaru, temperatura elementu i poziom sygnału. Dla części komponentów wynik przy 100 Hz będzie inny niż przy 1 kHz, a jeszcze inny przy wyższych częstotliwościach.
| Narzędzie | Co pokazuje | Kiedy ma sens |
|---|---|---|
| Multimetr / omomierz | Rezystancję w DC | Szybka kontrola przewodów, złącz i uzwojeń |
| Miernik LCR | Impedancję przy zadanej częstotliwości | Kondensatory, cewki, elementy bierne |
| Oscyloskop + generator | Przebiegi, fazę i zachowanie w czasie | Układy z filtrowaniem, elektroniką mocy, diagnoza zakłóceń |
| Analizator sieci | Impedancję, odpowiedź częstotliwościową i parametry pracy | Zaawansowane pomiary w automatyce, audio i energetyce |
Jeśli liczysz impedancję w prostym obwodzie, zacznij od pytania, czy element jest czysto rezystancyjny, czy ma też część pojemnościową lub indukcyjną. Dla układu czysto rezystancyjnego można przyjąć, że Z ≈ R. Gdy pojawiają się elementy bierne, trzeba już uwzględnić częstotliwość i fazę, bo samo dzielenie napięcia przez prąd pokazuje tylko część obrazu. To prowadzi do pytania, gdzie ta wiedza naprawdę daje przewagę w codziennej praktyce.
Gdzie ma znaczenie w instalacjach, elektronice i fotowoltaice
Impedancja nie jest pojęciem „do szuflady”. W pracy z urządzeniami elektrycznymi wraca bardzo często, tylko pod różnymi nazwami i w różnych kontekstach. Ja najczęściej widzę ją tam, gdzie trzeba dopasować obciążenie, ograniczyć straty, zadbać o bezpieczeństwo albo uniknąć zakłóceń.
| Obszar | Co robi impedancja | Na co trzeba uważać |
|---|---|---|
| Audio i głośniki | Wpływa na obciążenie wzmacniacza i pobór prądu | Nominalne 4 Ω lub 8 Ω nie oznacza stałej wartości w całym paśmie |
| Instalacje elektryczne | Decyduje o prądzie zwarciowym i zadziałaniu zabezpieczeń | Znaczenie ma impedancja pętli zwarcia i długość przewodów |
| Falowniki i fotowoltaika | Pomaga ocenić współpracę z siecią, filtrację i zakłócenia | Trzeba patrzeć na stronę AC, harmoniczne i warunki pracy urządzenia |
| Silniki i cewki | Wpływa na prąd rozruchowy i nagrzewanie uzwojeń | Parametry zmieniają się wraz z częstotliwością i stanem elementu |
W systemach fotowoltaicznych szczególnie ważna jest strona AC, czyli współpraca falownika z siecią i urządzeniami zabezpieczającymi. Po stronie DC częściej mówi się o rezystancji, spadkach napięć i parametrach stringów, ale po stronie sieciowej impedancja zaczyna wpływać na filtrację zakłóceń, stabilność i dobór osprzętu. To właśnie dlatego przy projektowaniu instalacji nie wystarcza sama moc na papierze.
Warto też pamiętać o współczynniku mocy. Jeśli układ ma dużą składową indukcyjną albo pojemnościową, część energii „krąży” między źródłem a obciążeniem zamiast wykonywać użyteczną pracę. W praktyce przekłada się to na inne obciążenie przewodów, większe wymagania wobec zabezpieczeń i czasem na gorszą sprawność całego układu. Skoro wiemy już, gdzie impedancja ma znaczenie, pora wskazać typowe błędy, które najczęściej wprowadzają w błąd.
Najczęstsze pomyłki przy interpretacji impedancji
W rozmowach technicznych regularnie widzę kilka powtarzalnych błędów. Nie są spektakularne, ale potrafią prowadzić do złego doboru sprzętu albo błędnej diagnozy. Najwięcej problemów daje mieszanie pojęć i zbyt szybkie wyciąganie wniosków z jednego pomiaru.
- Mylenie impedancji z rezystancją - rezystancja jest tylko częścią obrazu, a nie jego całością.
- Traktowanie jednej wartości jako stałej - impedancja często zmienia się z częstotliwością, temperaturą i poziomem sygnału.
-
Ignorowanie fazy - sam moduł
|Z|nie mówi wszystkiego o zachowaniu obwodu. - Założenie, że niższa impedancja jest zawsze lepsza - czasem oznacza po prostu większy prąd i większe ryzyko przeciążenia.
- Opieranie się wyłącznie na pomiarze omomierzem - to dobry test ciągłości, ale nie pełny opis pracy w AC.
Dobrym przykładem jest głośnik opisany jako 8 Ω. W praktyce jego impedancja nie trzyma się jednej liczby, tylko zmienia się zależnie od pasma. Dlatego wzmacniacz musi mieć zapas, a nie tylko „zgadzać się” z etykietą. Podobnie jest w instalacjach z falownikami i filtrami: jeśli pominiesz warunki pracy, wynik może wyglądać poprawnie tylko na papierze.
Na końcu zostaje rzecz najprostsza, a zarazem najważniejsza: patrzeć na impedancję zawsze razem z częstotliwością, rodzajem obciążenia i warunkami pomiaru. To właśnie te trzy elementy odróżniają wiedzę praktyczną od samej definicji. Jeśli masz wybrać jedno zdanie do zapamiętania, niech będzie takie: impedancja mówi nie tylko ile układ „stawia oporu”, ale też jak ten opór zmienia się w czasie i w paśmie pracy.
Co sprawdzić przed doborem sprzętu lub projektu
Gdy dobieram urządzenie albo analizuję układ, zawsze zaczynam od kilku prostych pytań. To pozwala uniknąć najdroższych pomyłek, bo problem zwykle nie leży w samej liczbie, tylko w tym, jak i przy jakich warunkach została podana.
- Przy jakiej częstotliwości podano wartość impedancji.
- Czy jest to wartość nominalna, minimalna, czy zmierzona w konkretnym punkcie pracy.
- Czy producent podaje też przesunięcie fazowe albo współczynnik mocy.
- Jak element zachowuje się przy nagrzewaniu i pod obciążeniem ciągłym.
- Czy w układzie występują harmoniczne, impulsy albo sygnał o zmiennej częstotliwości.
Jeśli pracujesz z instalacją energetyczną, falownikiem albo sprzętem audio, nie zatrzymuj się na samym opisie „Ω” na obudowie. Sprawdź warunki pomiaru i to, czy producent mówi o impedancji nominalnej, czy o rzeczywistym zachowaniu w paśmie pracy. Właśnie w tych szczegółach ukrywa się różnica między poprawnym doborem a przypadkowym dopasowaniem.
