Temat, jakim jest połączenie równoległe a szeregowe, najlepiej rozumieć przez to, jak zmieniają się prąd, napięcie i zachowanie całego obwodu po dołożeniu kolejnych elementów. W praktyce ta różnica decyduje o tym, czy układ będzie stabilny, odporny na awarie i zgodny z parametrami zasilania, czy też zacznie działać słabiej, a czasem przestanie działać wcale.
W tym artykule rozbijam temat na proste zasady, pokazuję konkretne różnice i tłumaczę, kiedy dane rozwiązanie ma sens w instalacjach elektrycznych oraz fotowoltaicznych. Bez akademickiego nadęcia, ale z naciskiem na to, co naprawdę przydaje się przy prądzie.
Najważniejsze różnice, które warto zapamiętać od razu
- W szeregu przez wszystkie elementy płynie ten sam prąd, a napięcie dzieli się między odbiorniki.
- W układzie równoległym każde ramię ma to samo napięcie, a prąd rozdziela się na gałęzie.
- Opór zastępczy w szeregu rośnie, a w układzie równoległym maleje.
- Awaria jednego elementu w szeregu zwykle zatrzymuje cały obwód, a w układzie równoległym dotyczy tylko jednej gałęzi.
- W fotowoltaice szereg podnosi napięcie stringu, a połączenie równoległe zwiększa prąd i wymaga większej uwagi przy przewodach oraz zabezpieczeniach.

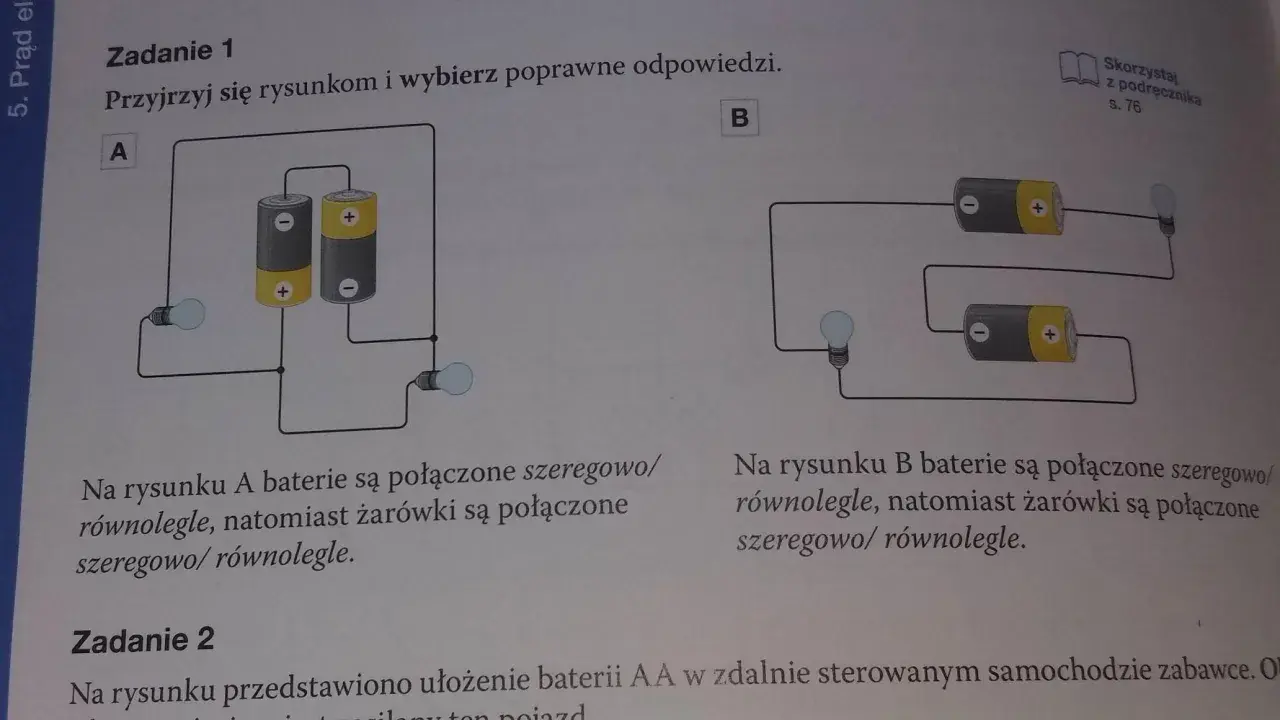

Jak działa połączenie szeregowe
W połączeniu szeregowym elementy są połączone jeden za drugim, więc prąd ma tylko jedną drogę przepływu. To oznacza, że natężenie prądu jest takie samo w każdym miejscu obwodu, a napięcie rozkłada się na kolejne odbiorniki zgodnie z ich oporem.
Najprościej wyobrazić to sobie jak jeden wąski korytarz, przez który muszą przejść wszyscy po kolei. Jeśli jeden element zwiększa opór albo przestaje przewodzić, cały układ reaguje od razu. Właśnie dlatego w szeregu jeden uszkodzony odbiornik potrafi zatrzymać pracę całego obwodu.
To rozwiązanie ma sens wtedy, gdy zależy mi na podniesieniu napięcia całego układu albo na prostym, przewidywalnym torze przepływu prądu. W praktyce szereg pojawia się tam, gdzie konstrukcja ma wymuszać jeden wspólny prąd dla wszystkich elementów. Dalej zobaczymy, dlaczego równoległy układ zachowuje się zupełnie inaczej.
Jak działa połączenie równoległe
W układzie równoległym każdy odbiornik jest podłączony do tych samych dwóch punktów obwodu, więc na wszystkich gałęziach występuje to samo napięcie. Prąd nie płynie już jedną ścieżką, tylko rozdziela się na kilka torów, a jego wartość w każdej gałęzi zależy od oporu danego odbiornika.
To właśnie dlatego w równoległym układzie jedna gałąź może pobierać więcej prądu niż druga. Jeśli opór jest mniejszy, prąd płynie chętniej. Jeśli opór jest większy, prąd w tej gałęzi spada. Nie ma tu magii, jest zwykłe prawo Ohma i prosty podział obciążenia.
W praktyce to rozwiązanie daje większą niezależność odbiorników. Gdy jedna gałąź przestanie działać, reszta nadal może pracować. Taki układ jest więc bardziej odporny na pojedynczą awarię, ale za to wymaga większej uwagi przy doborze przewodów i zabezpieczeń, bo całkowity prąd potrafi szybko wzrosnąć.
Prąd, napięcie i opór w obu układach
Jeżeli ktoś ma zapamiętać tylko jedną rzecz, to niech będzie nią ta: w szeregu prąd jest wspólny, a w równoległym wspólne jest napięcie. Reszta wynika już z prawa Ohma i z tego, jak układ „dzieli” energię między odbiorniki.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Droga przepływu prądu | Jedna, wspólna dla wszystkich elementów | Wiele gałęzi, prąd rozdziela się między nimi |
| Natężenie prądu | Takie samo w każdym elemencie | Sumuje się z prądów gałęzi, a w gałęziach bywa różne |
| Napięcie | Dzieli się między elementy | Takie samo na każdej gałęzi |
| Opór zastępczy | Rz = R1 + R2 + R3 + ... | 1/Rz = 1/R1 + 1/R2 + 1/R3 + ... |
| Skutek awarii jednego elementu | Najczęściej zatrzymuje cały obwód | Zwykle dotyczy tylko jednej gałęzi |
| Efekt praktyczny | Łatwiej podnieść napięcie, trudniej utrzymać ciągłość po awarii | Łatwiej utrzymać działanie reszty układu, ale rośnie całkowity prąd |
W obwodach o różnych oporach prąd w gałęziach równoległych nie jest taki sam. Równe jest napięcie, nie natężenie. To częste źródło pomyłek, zwłaszcza gdy ktoś patrzy tylko na schemat i zakłada, że skoro wszystkie elementy są „wpięte do tej samej instalacji”, to muszą pracować identycznie. Nie muszą. Dalej pokazuję, kiedy które rozwiązanie ma sens.
Kiedy który układ ma sens w praktyce
Ja zwykle zaczynam od trzech pytań: czy potrzebuję wyższego napięcia, czy zależy mi na większym prądzie, i czy jeden uszkodzony element ma zatrzymać cały układ. Odpowiedzi na te pytania bardzo szybko zawężają wybór.
- Wybieram szereg, gdy chcę podnieść napięcie albo ograniczyć prąd w przewodach.
- Wybieram równoległy, gdy zależy mi na niezależnej pracy gałęzi i większej odporności na awarię.
- Wybieram układ mieszany, gdy sam szereg albo sama równoległość nie mieści się w parametrach zasilania.
- Patrzę na przewody i zabezpieczenia, bo wzrost prądu albo spadek napięcia potrafią zniszczyć cały projekt mimo poprawnego schematu.
W instalacjach domowych i przemysłowych zwykle nie chodzi o „ładniejszy” wariant, tylko o taki, który pasuje do odbiorników i źródła zasilania. Jeśli odbiorniki mają pracować niezależnie, układ równoległy jest zwykle rozsądniejszy. Jeśli priorytetem jest napięcie, szeregu nie da się zastąpić przypadkiem. Następny krok to spojrzenie na fotowoltaikę, bo tam ten wybór ma bardzo konkretne skutki.
Co to oznacza dla instalacji fotowoltaicznej
W fotowoltaice temat staje się jeszcze praktyczniejszy, bo tu liczą się nie tylko same panele, ale też zakres pracy falownika, regulatora MPPT, długość przewodów i sposób, w jaki zachowuje się cały string, czyli łańcuch modułów połączonych szeregowo. Szereg podnosi napięcie, a połączenie równoległe zwiększa prąd. I właśnie od tej różnicy zależy, czy instalacja będzie pracować efektywnie.
W projektach PV często wybiera się serię, bo wyższe napięcie pomaga ograniczyć straty na kablach i łatwiej dopasować system do okna pracy MPPT. MPPT, czyli układ śledzenia punktu maksymalnej mocy, utrzymuje panele w obszarze, w którym oddają najwięcej energii. Gdy moduły są połączone szeregowo, łatwiej podnieść napięcie stringu do wymaganego poziomu. Trzeba jednak pilnować, żeby nie przekroczyć dopuszczalnego napięcia wejściowego urządzenia, zwłaszcza przy niskiej temperaturze, gdy napięcie paneli rośnie.
Połączenie równoległe bywa lepsze, gdy dach ma kilka różnych połaci, pojawia się częściowe zacienienie albo instalacja ma pracować bardziej niezależnie. Z punktu widzenia praktyka to sensowny wybór, ale ma swój koszt: większy prąd oznacza grubsze przewody, większą uwagę przy zabezpieczeniach i ostrożniejszy dobór złącz oraz rozdzielnic.
| Sytuacja w PV | Lepszy kierunek | Dlaczego |
|---|---|---|
| Długi odcinek kabla do falownika | Szeregowy lub mieszany | Wyższe napięcie ogranicza straty na przewodach |
| Częściowe zacienienie modułów | Równoległy lub mieszany | Jedna słabsza gałąź mniej obciąża resztę systemu |
| Wymóg dopasowania do okna MPPT | Zależnie od parametrów modułów | Układ musi zmieścić się w dopuszczalnym zakresie pracy urządzenia |
| Ograniczenie prądu wejściowego | Szeregowy | Prąd się nie sumuje tak mocno jak w równoległym |
To właśnie w PV najlepiej widać, że wybór nie jest estetyczny, tylko techniczny. Zły układ da za małe napięcie, za duży prąd albo niepotrzebne straty. A jeśli dołożymy do tego cień, różne kąty nachylenia i ograniczenia falownika, robi się jasne, dlaczego „zobaczę, jak wyjdzie” to najgorsza możliwa metoda. Dlatego warto znać też typowe błędy.
Najczęstsze błędy przy łączeniu obwodów
Najwięcej problemów widzę nie w samym schemacie, tylko w założeniach. Ludzie często zakładają, że skoro układ działa na papierze, to w realu też zadziała. Tymczasem prąd, napięcie i opór są bezlitosne wobec niedokładnego doboru elementów.
- Założenie, że w połączeniu równoległym każdy odbiornik pobiera taki sam prąd.
- Ignorowanie tego, że w szeregu jedno słabsze ogniwo ogranicza cały ciąg.
- Dobieranie przewodów tylko pod moc, bez sprawdzenia prądu całkowitego.
- Pominięcie zabezpieczeń przy kilku gałęziach równoległych.
- Łączenie elementów o różnych parametrach bez sprawdzenia charakterystyki pracy.
- Przekonanie, że falownik albo regulator „sam wszystko wyrówna”, choć tylko działa w granicach, które mu wyznaczysz.
W praktyce takie błędy kończą się przegrzewaniem przewodów, zbyt niskim napięciem wejściowym, niestabilną pracą odbiorników albo wyłączaniem się zabezpieczeń. Im większy układ, tym bardziej liczy się dokładność, a nie intuicja. Na koniec zostaje krótka lista sprawdzeń, która pomaga uniknąć kosztownych pomyłek.
Co sprawdzić, zanim połączysz elementy
Zanim podłączę cokolwiek na stałe, sprawdzam zawsze kilka rzeczy. To prosty filtr, ale oszczędza najwięcej czasu i nerwów.
- Czy obwód ma działać jednym torem, czy ma mieć kilka niezależnych gałęzi?
- Czy źródło zasilania wymaga wyższego napięcia, czy większego prądu?
- Czy suma prądów nie przekroczy możliwości przewodów i zabezpieczeń?
- Czy jeden uszkodzony element ma zatrzymać cały układ, czy tylko jego część?
- Czy system mieści się w parametrach zasilacza, regulatora, akumulatora albo falownika?
Jeśli te odpowiedzi są spójne, wybór między układem szeregowym i równoległym przestaje być zgadywaniem. Zostaje zwykła, techniczna decyzja: czy ważniejsze jest napięcie, prąd, czy odporność na awarię. I właśnie od tej decyzji zależy, czy obwód będzie pracował pewnie, czy zacznie sprawiać kłopoty przy pierwszym poważniejszym obciążeniu.
