Natężenie prądu to jedna z tych wielkości, które w praktyce elektrycznej naprawdę trzeba rozumieć, a nie tylko kojarzyć z lekcji fizyki. Najprostszy wzór na natężenie prądu to I = Q / t, ale w obwodach domowych i instalacjach fotowoltaicznych często korzysta się też z prawa Ohma oraz prostych przeliczeń mocy. Poniżej pokazuję, jak liczyć, mierzyć i interpretować wynik tak, żeby nie pomylić amperów z watami ani nie dobrać zbyt słabego przewodu.
Najkrótsza droga do obliczenia natężenia
- I = Q / t opisuje, ile ładunku przepływa w danym czasie.
- Gdy znasz napięcie i opór, wygodniej użyć zależności I = U / R.
- W instalacjach niskonapięciowych ten sam pobór mocy oznacza wyższy prąd.
- W prądzie zmiennym ważna jest wartość skuteczna, a nie tylko sam odczyt z tabliczki.
- Najczęstsze błędy to złe jednostki, pomylenie mocy z natężeniem i niewłaściwy pomiar miernikiem.
Jak działa wzór na natężenie prądu
Natężenie prądu mówi, ile ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu. Jeśli przez przewód przejdą 2 kulomby w 4 sekundy, to natężenie wynosi 0,5 A. To nie jest ani napięcie, ani moc, ani natężenie pola elektrycznego, tylko konkretna miara przepływu ładunku.
W praktyce warto zapamiętać jeszcze jedną rzecz: 1 amper to 1 kulomb na sekundę, czyli 1 A = 1 C / 1 s. Dla elektroniki i fotowoltaiki to bardzo wygodne, bo od razu widać, że im więcej ładunku ma przepłynąć w tym samym czasie, tym większy prąd popłynie w obwodzie.
| Wzór | Kiedy go używam | Co z niego wynika |
|---|---|---|
| I = Q / t | Gdy znam ładunek i czas | Liczy natężenie na podstawie przepływu ładunku |
| I = U / R | Gdy znam napięcie i opór | Pokazuje prąd w obwodzie omowym |
| P = U * I | Gdy znam moc i napięcie | Pozwala sprawdzić, ile prądu potrzebuje odbiornik |
Ja zawsze zaczynam od pytania, co już mam dane w zadaniu albo z pomiaru. Od tego zależy, czy liczę natężenie z ładunku i czasu, czy raczej sprawdzam je przez napięcie i opór. To właśnie dlatego w kolejnym kroku dobrze zejść z definicji na proste rachunki.
Jak policzyć natężenie w prostych zadaniach
Najprostsze obliczenia są zwykle trzy: z ładunku i czasu, z napięcia i oporu albo z mocy i napięcia. W każdym przypadku robię tę samą rzecz: sprawdzam jednostki, podstawiam dane i patrzę, czy wynik ma sens. Jeśli w odpowiedzi wychodzą ampery, miliampery albo kiloampery, od razu widać skalę zjawiska.
- Sprawdź, jakie wielkości są dane w zadaniu.
- Ujednolić jednostki, zanim zaczniesz liczyć.
- Podstaw wartości do właściwego wzoru.
- Na końcu oceń, czy wynik jest realistyczny.
Przykład pierwszy: jeśli przez przewodnik przepłynęło 6 C ładunku w czasie 3 s, to I = 6 / 3 = 2 A. To prosty przypadek, ale świetnie pokazuje sens samej definicji. Drugi przykład jest bliższy praktyce: jeśli odbiornik ma opór 24 Ω i zasilasz go napięciem 12 V, to prąd wynosi I = 12 / 24 = 0,5 A.
W domu często przydaje się też trzeci wariant. Gdy urządzenie ma moc 2300 W i pracuje przy 230 V, natężenie wynosi około 10 A. To dlatego czajnik, grzałka czy mocniejszy odbiornik potrafią tak wyraźnie obciążyć jeden obwód.
Jeśli prąd jest zmienny, sytuacja robi się trochę mniej szkolna, bo zwykle liczy się wartość skuteczna. W praktyce oznacza to tyle, że wynik ma sens użytkowy, a nie tylko matematyczny. Gdy już umiesz policzyć to na kartce, dobrze wiedzieć, jak sprawdzić wynik miernikiem bez ryzyka zwarcia.
Jak zmierzyć natężenie bez błędów

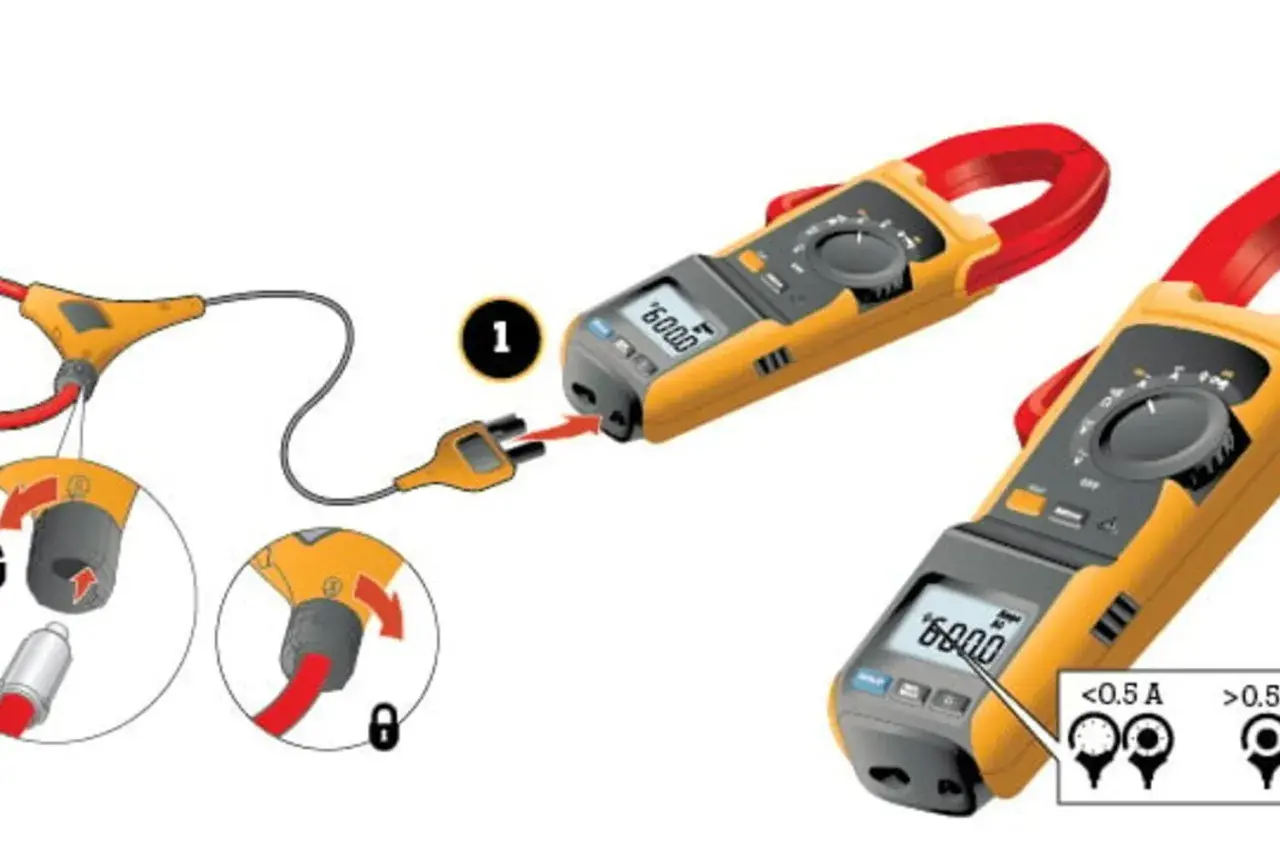

W praktyce natężenie mierzy się amperomierzem albo multimetrem ustawionym na pomiar prądu. Miernik włącza się szeregowo, bo prąd musi przez niego przepłynąć. Podłączenie go równolegle do źródła może skończyć się zwarciem albo przepaleniem bezpiecznika w samym mierniku.
- Ustaw właściwy tryb: DC dla baterii, akumulatorów i wielu układów PV, AC dla sieci i odbiorników prądu zmiennego.
- Zacznij od najwyższego zakresu, jeśli nie znasz spodziewanego prądu.
- Przełóż przewód pomiarowy do gniazda oznaczonego A lub mA, zgodnie z instrukcją miernika.
- W obwodach DC zwróć uwagę na polaryzację. Ujemny znak na wyświetlaczu zwykle oznacza odwrócone przewody, a nie awarię.
- Nie mierz prądu „na próbę” tak jak napięcia. To jeden z najczęstszych i najbardziej kosztownych błędów początkujących.
W instalacjach fotowoltaicznych szczególnie interesuje mnie strona DC, bo to ona obciąża przewody, złącza i regulator ładowania. Jeśli pomylisz zakres albo sposób podłączenia, odczyt nie będzie wiarygodny, a w skrajnym przypadku możesz uszkodzić multimetr. Sam pomiar ma sens dopiero wtedy, gdy umiesz odnieść go do napięcia i oporu, bo to właśnie ta trójka opisuje zachowanie obwodu.
Jak napięcie i opór pomagają sprawdzić wynik
Prawo Ohma jest w praktyce drugim najważniejszym narzędziem po definicji natężenia. Dla odbiorników omowych działa prosto: jeśli znam napięcie i opór, od razu obliczam prąd ze wzoru I = U / R. Dzięki temu mogę szybko sprawdzić, czy wynik z zadania albo pomiaru jest spójny z resztą danych.
| Znam | Liczy się z tego | Po co to robię |
|---|---|---|
| Napięcie i opór | I = U / R | Sprawdzam prąd w obwodzie |
| Moc i napięcie | I = P / U | Oceniam, ile amperów pobiera odbiornik |
| Prąd i napięcie | P = U * I | Obliczam moc urządzenia |
Prosty przykład: grzałka o oporze 46 Ω zasilana z 230 V pobiera około 5 A. Jeśli opór spadnie do 23 Ω, natężenie wzrośnie do około 10 A. To dokładnie pokazuje, że przy stałym napięciu mniejszy opór oznacza większy prąd. W sieci 230 V zawsze patrzę na wartość skuteczną, bo to ona mówi, jak urządzenie pracuje w realnym obwodzie, a nie tylko na papierze.
Ta zależność robi największą różnicę w instalacjach niskonapięciowych, bo tam każdy dodatkowy amper natychmiast odbija się na przewodach i zabezpieczeniach.
Dlaczego w fotowoltaice każdy amper ma znaczenie
W fotowoltaice prąd jest jednym z kluczowych parametrów projektowych. Ta sama moc przy niższym napięciu oznacza wyższe natężenie, a to z kolei większe obciążenie przewodów i większe straty. Właśnie dlatego w instalacjach PV i magazynach energii tak ważne jest rozsądne napięcie pracy całego układu.
Najprościej widać to na liczbach. Jeśli masz moc 600 W, to idealny prąd wyniesie:
| Moc | Napięcie | Prąd idealny |
|---|---|---|
| 600 W | 12 V | 50 A |
| 600 W | 24 V | 25 A |
| 600 W | 48 V | 12,5 A |
To nie jest drobna różnica, tylko skok, który zmienia cały projekt. Przy 12 V potrzebujesz grubszego przewodu, mocniejszych złącz i zwykle staranniejszej kontroli spadków napięcia. Przy 48 V te same 600 W rozkładają się na znacznie mniejszy prąd, więc instalacja jest po prostu łatwiejsza do opanowania.
Jest jeszcze jeden ważny punkt: straty w kablu rosną z kwadratem prądu. Jeśli natężenie się podwoi, straty cieplne w tym samym przewodzie rosną czterokrotnie. To dlatego w systemach PV tak często opłaca się pracować na wyższym napięciu, o ile reszta komponentów jest do tego przystosowana. Z takiego podejścia najwięcej zyskuje bezpieczny dobór kabli i zabezpieczeń.
Co sprawdzam przed doborem kabla i zabezpieczeń
Przy większych prądach nie oszczędzam na analizie, bo tu błędy szybko wychodzą w postaci grzania przewodów, spadków napięcia albo wybijających zabezpieczeń. Nie dobieram elementów wyłącznie na podstawie mocy z tabliczki znamionowej. Zawsze patrzę szerzej: na prąd roboczy, chwilowy, długość trasy kabla i warunki pracy całego układu.
- Prąd roboczy i ewentualny prąd szczytowy z karty katalogowej urządzenia.
- Przekrój przewodu dopasowany do obciążenia i długości trasy.
- Spadek napięcia, szczególnie w długich odcinkach DC.
- Dopuszczalny prąd bezpiecznika oraz zgodność z resztą aparatury.
- Temperaturę otoczenia i sposób ułożenia kabli, bo to realnie zmienia ich obciążalność.
- Charakter obciążenia, bo przetwornica, silnik albo ładowarka mogą mieć inny profil pracy niż prosty odbiornik rezystancyjny.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw licz natężenie, potem dobieraj resztę. W instalacjach PV, w obwodach akumulatorowych i w klasycznej elektryce to właśnie ampery najczęściej decydują o tym, czy układ działa sprawnie, bezpiecznie i bez niepotrzebnych strat.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: natężenie wynika z ładunku i czasu, ale w praktyce najczęściej sprawdzasz je przez napięcie, opór i moc. W systemach fotowoltaicznych ten sam poziom mocy może oznaczać zupełnie inny prąd zależnie od napięcia, więc dobre policzenie amperów zawsze jest punktem wyjścia do bezpiecznego projektu.
