Moc czynna - Jak zrozumieć rachunki i oszczędzać energię?

Moc czynna to ta część energii elektrycznej, która faktycznie zamienia się w ciepło, światło albo ruch. Gdy rozumiem ten parametr, dużo łatwiej oceniam rachunek za prąd, porównać urządzenia i sensownie dobrać elementy instalacji, także fotowoltaicznej. Poniżej rozkładam temat na proste części: definicję, wzory, różnice względem innych rodzajów mocy i praktyczne błędy, które najczęściej wprowadzają w błąd.

Jak rozumieć energię użyteczną w obwodzie

W obwodach elektrycznych interesuje mnie przede wszystkim to, ile energii naprawdę zostaje zamienione na efekt użytkowy. Grzałka zamienia ją w ciepło, lampa w światło, a silnik w ruch. W układach prądu stałego obraz jest prosty, bo przy odbiorniku rezystancyjnym niemal cała dostarczona energia pracuje na wynik. W prądzie przemiennym dochodzi przesunięcie fazowe, więc trzeba rozdzielić to, co rzeczywiście pracuje, od tego, co tylko krąży między źródłem a odbiornikiem.

Ja zwykle zaczynam od rozróżnienia dwóch pojęć: mocy chwilowej, która zmienia się w czasie, oraz wartości średniej, którą opisujemy w praktyce przy obliczeniach i rozliczeniach. To właśnie ta druga mówi nam, jak „wydajny” jest odbiornik z punktu widzenia użytecznej pracy.

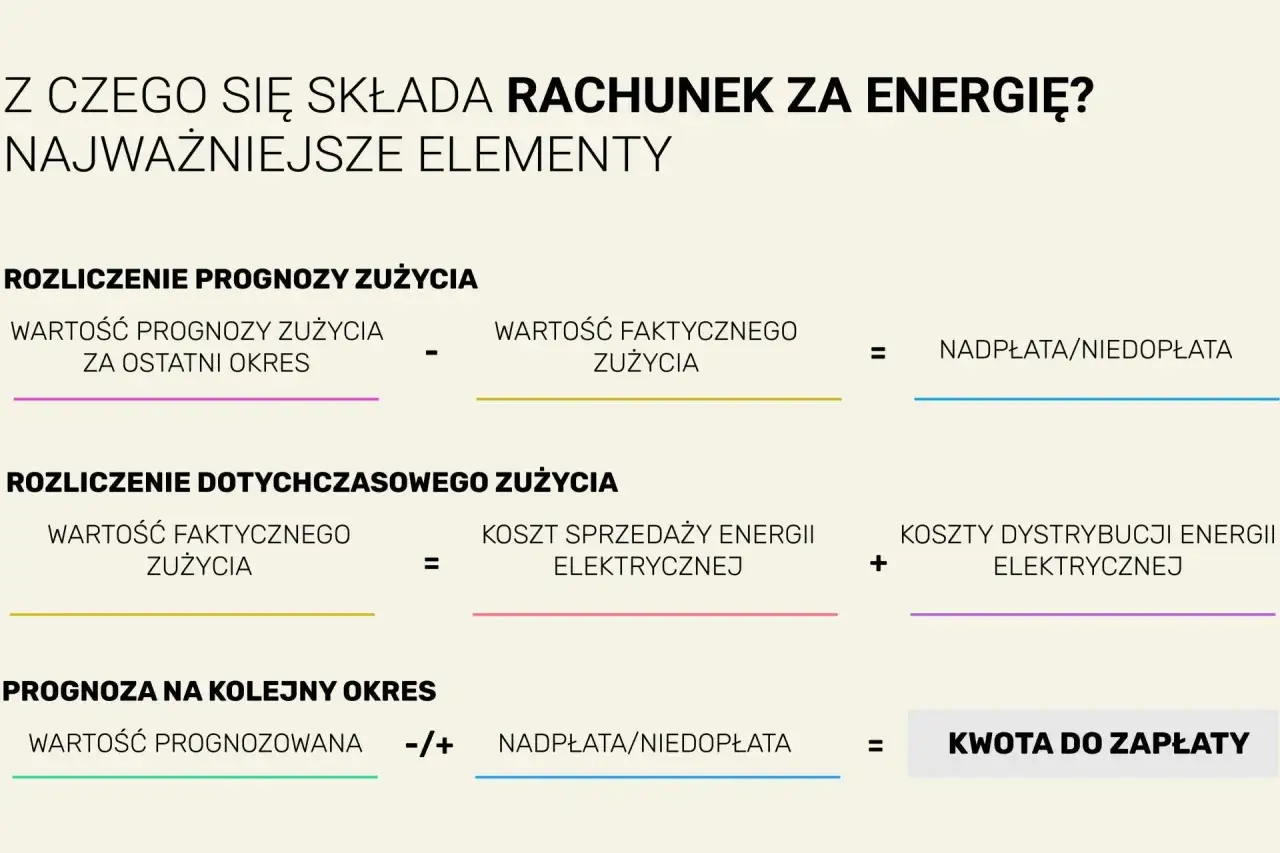

W praktyce oznacza to prostą rzecz: urządzenie może pobierać prąd przez godzinę, ale dopiero energia liczona w kWh trafia na rachunek. Jeśli już to rozdzielimy, łatwiej policzyć, ile naprawdę kosztuje działanie sprzętu, a następny krok to zwykłe obliczenie dla konkretnego odbiornika.

Jak policzyć ją w praktyce

Do obliczeń nie potrzeba skomplikowanej aparatury, tylko właściwego wzoru i świadomości, czy pracujemy na obwodzie stałym, jednofazowym czy trójfazowym. W obwodach z czystym obciążeniem rezystancyjnym sprawa jest najprostsza. Gdy pojawia się silnik, transformator, zasilacz impulsowy albo sprężarka, trzeba doliczyć współczynnik cos φ, bo bez niego wynik będzie zbyt optymistyczny.

Przykład pierwszy: czajnik o mocy 2000 W podłączony do sieci 230 V pobiera około 8,7 A, bo 2000 / 230 daje właśnie taki wynik. Przykład drugi: silnik 1,5 kW przy cos φ równym 0,8 i napięciu 230 V pobierze około 8,2 A, czyli wyraźnie więcej prądu niż grzałka o podobnej mocy użytkowej. W trójfazie różnica też jest bardzo widoczna: odbiornik 11 kW przy 400 V i cos φ = 0,9 to około 17,6 A na przewód. Im niższy cos φ, tym większy prąd przy tej samej pracy użytecznej.

To ważne, bo większy prąd oznacza większe straty w przewodach i większe obciążenie zabezpieczeń. Jeśli ktoś patrzy tylko na kilowaty, a ignoruje fazę i cos φ, bardzo łatwo przeszacować możliwości instalacji. Z tego powodu trzeba jeszcze odróżnić tę wielkość od mocy biernej i pozornej.

Jak odróżnić ją od mocy biernej i pozornej

To właśnie tutaj najczęściej pojawia się zamieszanie. Wiele osób widzi jedną liczbę na obudowie urządzenia, a tymczasem w układzie prądu przemiennego mamy trzy powiązane ze sobą wielkości. Jedna opisuje pracę użyteczną, druga wymianę energii między polem elektrycznym i magnetycznym, a trzecia całkowite obciążenie widziane przez źródło.

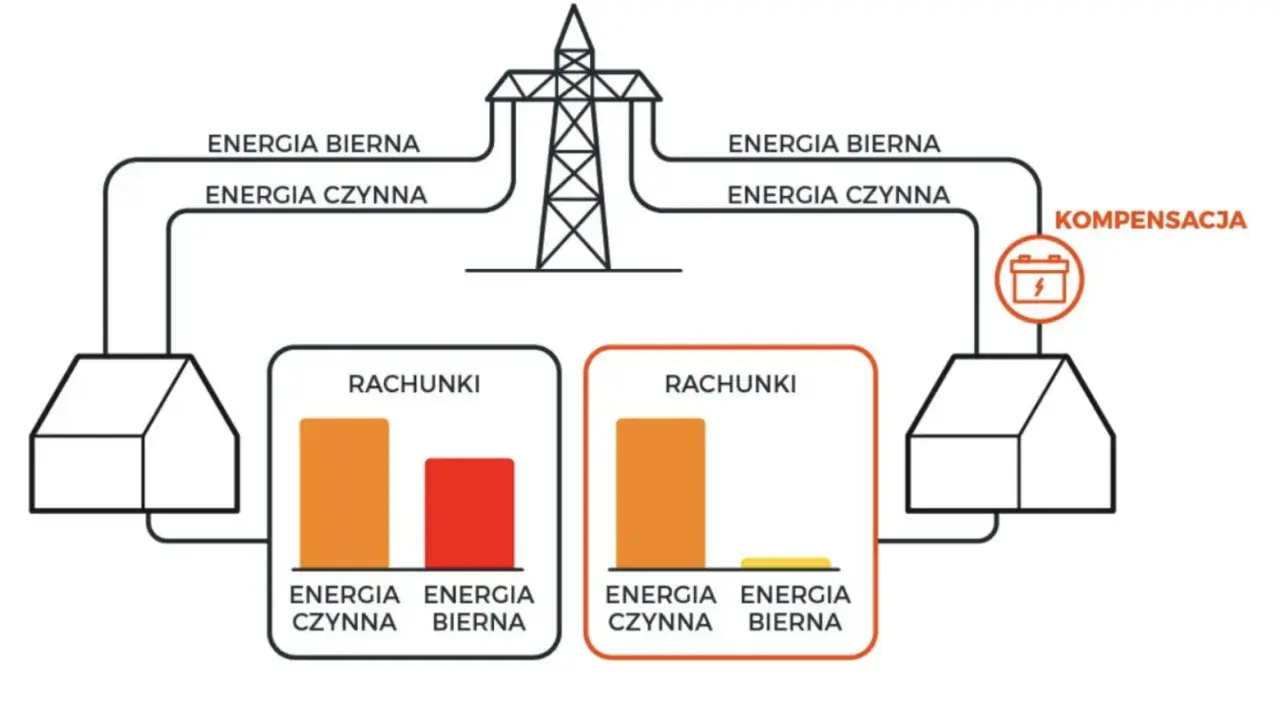

Najprościej mówiąc, moc bierna nie wykonuje pracy, ale bywa konieczna do działania silników, transformatorów czy części zasilaczy. Sama w sobie nie zasila urządzenia w użyteczny sposób, za to zwiększa prąd płynący w instalacji. W większych obiektach, zakładach i części instalacji komercyjnych ma to już realne znaczenie techniczne i kosztowe, bo operatorzy zwracają uwagę na jakość poboru energii.

W praktyce patrzę na to tak: jeśli dwa urządzenia mają tę samą moc użyteczną, ale jedno ma gorszy współczynnik mocy, to bardziej obciąży przewody, zabezpieczenia i transformator. Z tego powodu przy falownikach, silnikach i zasilaczach nie wystarczy znać samego kilowata. Trzeba jeszcze wiedzieć, jak układ zachowuje się pod obciążeniem.

Dlaczego ma znaczenie w fotowoltaice i oszczędzaniu energii

W instalacji fotowoltaicznej ten parametr ma bardzo praktyczne znaczenie, bo to on decyduje o tym, ile energii naprawdę zasila dom albo trafia do sieci. Panel słoneczny i falownik nie są tylko „źródłem mocy” w abstrakcyjnym sensie. One muszą dopasować się do odbiorników, parametrów sieci i sposobu pracy całej instalacji.

Falownik 5 kW nie zawsze odda pełne 5 kW w każdej sytuacji. Jeśli pracuje z cos φ mniejszym od 1, część zapasu mocy „zużywa się” na składową bierną, a limit po stronie pozornej zostaje ten sam. W praktyce oznacza to, że przy projektowaniu warto patrzeć nie tylko na samą nazwę urządzenia, ale też na zakres pracy, charakter obciążeń i to, czy instalacja ma zasilać głównie odbiorniki rezystancyjne, czy też silnikowe.

Tu pojawia się jeszcze jeden termin, który warto zapamiętać: autokonsumpcja, czyli zużycie energii wyprodukowanej przez instalację na miejscu, bez oddawania jej do sieci. Im lepiej dopasowany profil odbiorów, tym większa szansa, że energia z PV pracuje w domu, a nie tylko „przechodzi” przez licznik. To jest praktyczny punkt styku między teorią a oszczędnością.

Dlatego w projektach związanych z energią słoneczną i efektywnością nie zaczynam od hasła „ile ma kW?”, tylko od pytania: jakie odbiorniki będą działały, jak długo i w jakim trybie. Dopiero po tej odpowiedzi da się dobrze dobrać falownik, zabezpieczenia i ewentualny magazyn energii. A zanim dojdzie do doboru sprzętu, warto wyłapać najczęstsze błędy w interpretacji pomiarów.

Najczęstsze błędy przy odczycie i interpretacji pomiarów

W praktyce największe pomyłki wynikają nie z braku wiedzy, tylko z mieszania pojęć. Jedna liczba z wyświetlacza albo z tabliczki znamionowej potrafi sugerować więcej, niż naprawdę mówi. Dlatego przy analizie zawsze sprawdzam kilka rzeczy naraz.

• Mylenie kW z kWh - kilowat opisuje chwilową moc, a kilowatogodzina pokazuje zużytą energię w czasie.
• Ignorowanie współczynnika cos φ - szczególnie przy silnikach, pompach, sprężarkach i zasilaczach impulsowych.
• Uznawanie mocy znamionowej za stałą - wiele urządzeń pracuje cyklicznie, a realny pobór zmienia się w trakcie pracy.
• Pomijanie prądu rozruchowego - krótki start silnika może być znacznie bardziej wymagający niż jego praca ustalona.
• Wnioskowanie z jednego pomiaru chwilowego - odczyt z konkretnej sekundy nie mówi jeszcze, ile energia kosztuje w skali miesiąca.

Dobry przykład to zwykły czajnik. Urządzenie 2000 W pracujące przez 30 minut zużyje 1 kWh, a nie „2000 W” w sensie rachunkowym. Z kolei żarówka 10 W świecąca przez 10 godzin zużyje 0,1 kWh. Ten prosty rachunek bardzo szybko porządkuje myślenie o oszczędzaniu energii, bo pokazuje, że o koszcie decyduje nie sama moc, lecz także czas pracy.

Jeśli ktoś chce naprawdę porównać urządzenia, powinien patrzeć na to, jak długo i w jakim trybie będą działać, a nie wyłącznie na etykietę z jedną liczbą. To prowadzi do ostatniej, praktycznej checklisty, z której korzystam przy doborze sprzętu i ocenie instalacji.

Co sprawdzam, zanim uznam instalację za dobrze policzoną

Przy odbiorze instalacji albo zakupie nowego urządzenia zaczynam od krótkiej listy kontrolnej. Zaskakująco często oszczędza ona więcej czasu niż szukanie „najmocniejszego” modelu, bo od razu pokazuje, czy sprzęt pasuje do realnego profilu pracy.

Jeśli trzymasz się tych kilku zasad, łatwiej ocenisz, czy instalacja jest po prostu poprawna, czy rzeczywiście działa oszczędnie. W praktyce to właśnie zrozumienie aktywnej części obciążenia pozwala sensownie dobierać sprzęt, ograniczać straty i lepiej wykorzystywać energię, zwłaszcza tam, gdzie pracuje fotowoltaika.
