W instalacjach elektrycznych i fotowoltaicznych najważniejsze nie zawsze jest to, co widnieje w watach. Często to właśnie moc pozorna decyduje o tym, jak duży prąd musi popłynąć, jakie zabezpieczenia zastosować i dlaczego dwa urządzenia o podobnej mocy czynnej mogą obciążać sieć zupełnie inaczej. Poniżej wyjaśniam to bez zbędnej teorii, ale na tyle dokładnie, by dało się z tego skorzystać w praktyce.
Najważniejsze fakty o mocy w obwodach prądu przemiennego
- Moc czynna to ta część energii, która zamienia się w pracę, ciepło lub ruch.
- Moc bierna nie wykonuje pracy użytkowej, ale jest potrzebna w urządzeniach z cewkami i kondensatorami.
- Moc pozorna opisuje całe obciążenie elektryczne widziane przez źródło, kabel, transformator lub falownik.
- Im niższy współczynnik mocy, tym większy prąd potrzebny do uzyskania tej samej mocy czynnej.
- W fotowoltaice i przy doborze zasilania liczy się nie tylko wat, ale też amper i VA.
Czym jest moc pozorna i co naprawdę opisuje
Najprościej ujmując, chodzi o wielkość, która mówi, jak duże obciążenie musi obsłużyć źródło zasilania. W obwodach prądu przemiennego napięcie i prąd nie zawsze są ze sobą idealnie zgodne w fazie, więc część energii zamienia się w pracę, a część krąży między źródłem a odbiornikiem. Z perspektywy sieci oba te składniki trzeba jednak „unieść” jednocześnie.
Dlatego w praktyce ta wielkość nie jest fikcją ani ozdobnikiem z podręcznika. To bardzo konkretna informacja o tym, jaki prąd popłynie przez przewód, jaki rozmiar powinien mieć transformator i czy falownik nie wejdzie w ograniczenie jeszcze przed osiągnięciem nominalnej mocy czynnej. W obwodach prądu stałego temat właściwie znika, bo nie ma przesunięcia fazowego, a więc współczynnik mocy wynosi 1.
W zapisie inżynierskim używa się zwykle zależności S = U × I, ale tylko dla wartości skutecznych napięcia i prądu. To ważne, bo właśnie wartości skuteczne opisują to, co naprawdę „widzi” instalacja. W ujęciu bardziej formalnym można też pisać o mocy zespolonej, gdzie część rzeczywista to moc czynna, a urojona to moc bierna. Dla czytelnika praktycznego ważniejsze jest jednak to, że te dwa składniki tworzą jeden obszar obciążenia, a nie prostą, arytmetyczną sumę.
To prowadzi naturalnie do pytania, jak te wielkości policzyć bez zgadywania i bez mieszania jednostek.
Jak liczyć moc czynną, bierną i pozorną

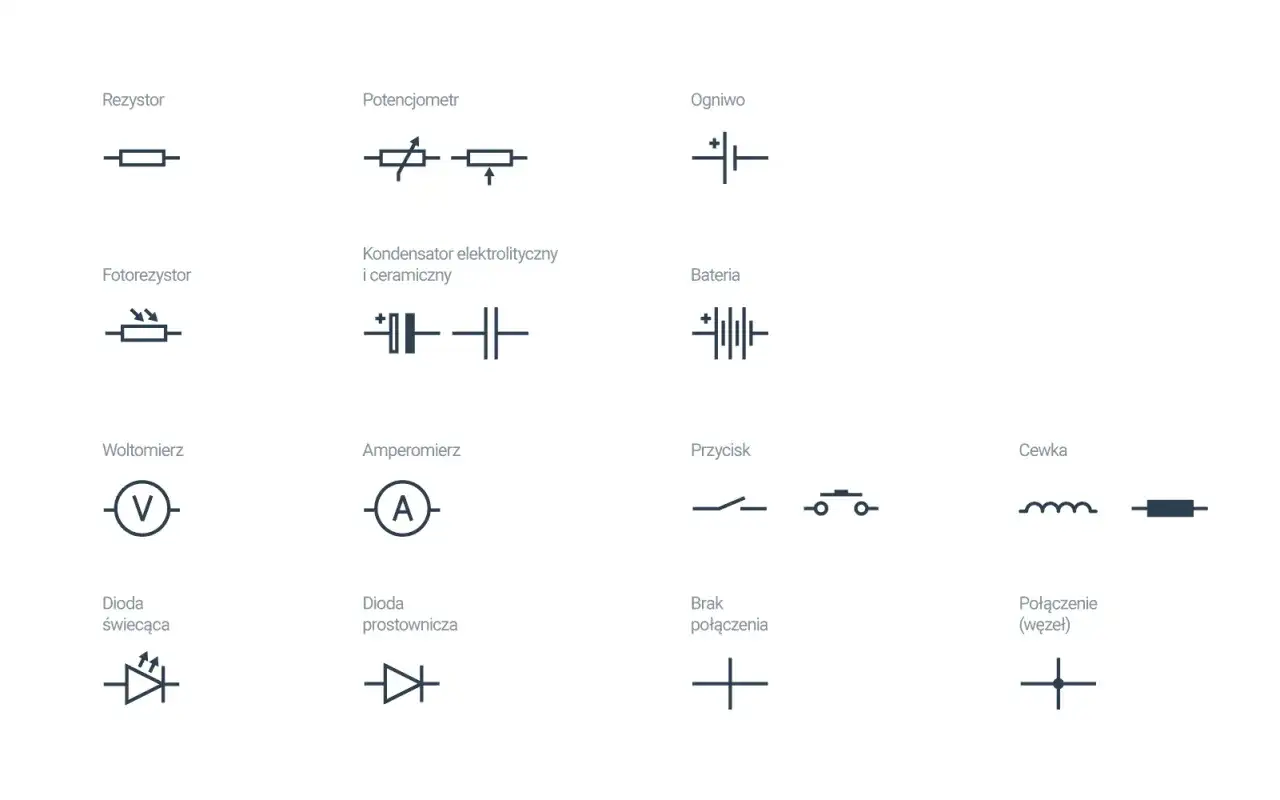

Najwygodniej patrzeć na ten temat przez trzy wielkości, które razem tworzą tzw. trójkąt mocy. Każda z nich ma inną jednostkę i inne znaczenie, ale dopiero razem dają pełny obraz pracy obwodu.
| Wielkość | Symbol | Jednostka | Wzór w najprostszej postaci | Co opisuje |
|---|---|---|---|---|
| Moc czynna | P | W | P = U × I × cos φ |
Część energii zamienianą na pracę, ciepło lub ruch |
| Moc bierna | Q | var | Q = U × I × sin φ |
Energię magazynowaną i oddawaną okresowo przez elementy reaktywne |
| Moc pozorna | S | VA | S = U × I |
Całkowite obciążenie elektryczne widziane przez źródło |
Między tymi wielkościami zachodzi zależność geometryczna, a nie zwykłe dodawanie: S² = P² + Q². To dlatego moc pozorna jest zawsze co najmniej tak duża jak moc czynna. Jeśli odbiornik jest czysto rezystancyjny, na przykład grzałka lub czajnik, wtedy cos φ = 1, Q = 0 i S = P.
Dla jednej fazy
W układzie jednofazowym obliczenia są najprostsze. Jeśli znamy napięcie skuteczne i prąd skuteczny, dostajemy od razu wartość w VA. Gdy dodatkowo znamy współczynnik mocy, możemy przejść do mocy czynnej i biernej. W praktyce oznacza to, że urządzenie pobierające 230 V i 4 A ma moc pozorną równą 920 VA. Jeśli jego cos φ wynosi 0,8, to moc czynna spada do 736 W.
Przeczytaj również: Jak podłączyć okap do prądu - uniknij błędów i zagrożeń elektrycznych
Dla trzech faz
W układzie trójfazowym, przy odbiorniku symetrycznym, korzysta się z zależności S = √3 × U × I, gdzie U to napięcie międzyfazowe, a I to prąd przewodowy. To szczególnie ważne przy silnikach, pompach, klimatyzacji i większych instalacjach PV, bo tutaj różnica między watami a VA szybko robi się realna, a nie tylko teoretyczna.
Jeśli ten etap jest jasny, łatwiej zrozumieć, dlaczego ten sam odbiornik może pracować poprawnie, ale jednocześnie mocno obciążać instalację. I właśnie tu wchodzi współczynnik mocy.
Dlaczego współczynnik mocy zmienia obciążenie instalacji
Cos φ nie jest sprawnością. To częsty błąd. Sprawność mówi, ile energii tracisz po drodze, a współczynnik mocy pokazuje, jak bardzo prąd i napięcie są przesunięte względem siebie. Im bardziej są „rozjechane”, tym większy prąd trzeba przesłać, żeby dostarczyć tę samą moc czynną.
Praktyczne skutki są bardzo konkretne. Większy prąd oznacza większe nagrzewanie przewodów, większe spadki napięcia i szybsze dojście do limitów transformatora, zabezpieczenia lub falownika. Dla sieci nie liczy się tylko to, ile watów odbiornik zamienia w użyteczną pracę, ale też to, ile amperów pobiera po drodze.
| Warunek | Prąd przy 1000 W i 230 V | Wniosek |
|---|---|---|
cos φ = 1 |
około 4,35 A | Najmniejsze obciążenie instalacji dla tej samej mocy czynnej |
cos φ = 0,8 |
około 5,43 A | Prąd rośnie, więc rosną też straty i wymagania po stronie przewodów |
To właśnie dlatego dwa urządzenia o mocy 1 kW nie muszą zachowywać się tak samo. Grzałka będzie zwykle prostym obciążeniem, ale silnik, zasilacz impulsowy albo słabiej skompensowany układ LED mogą wymagać znacznie większego prądu. Ja zawsze patrzę na to tak: jeżeli urządzenie ma pobierać energię przez długi czas, to najpierw sprawdzam, ile amperów naprawdę zrobi na instalacji, a dopiero potem porównuję same waty.
W następnej sekcji przekładam to na konkretne sytuacje z domu, warsztatu i fotowoltaiki, bo tam różnice widać najlepiej.
Jak odczytywać to w domu, warsztacie i fotowoltaice
W codziennym użyciu nie chodzi o akademicką definicję, tylko o decyzję: czy dane urządzenie da się bezpiecznie zasilić, czy falownik ma zapas, i czy przewody nie będą pracować na granicy. Tutaj moc czynna, bierna i pozorna przestają być pojęciami z teorii, a stają się parametrami doboru.
| Urządzenie lub układ | Na co patrzeć w pierwszej kolejności | Dlaczego to ma znaczenie |
|---|---|---|
| Czajnik, grzejnik, piekarnik | Moc czynna i napięcie | To obciążenia prawie rezystancyjne, więc P i S są bardzo zbliżone |
| Silnik, pompa, kompresor | Prąd rozruchowy, cosφ, VA | Start bywa znacznie cięższy niż praca ustalona |
| Zasilacz LED, elektronika, ładowarka | Wartość prądu, cosφ, ewentualnie PFC | Urządzenia impulsowe potrafią pobierać prąd inaczej, niż sugerują same waty |
| Falownik, UPS, agregat, transformator | VA i dopuszczalny prąd wyjściowy | To urządzenia, które ogranicza nie tylko moc czynna, ale też całkowite obciążenie elektryczne |
W fotowoltaice to szczególnie ważne. Falownik może być opisany jako 5 kW, ale w praktyce jego granica po stronie AC bywa związana z VA, a nie wyłącznie z watami. Jeśli urządzenie ma pracować z dostarczaniem mocy biernej do sieci albo przy niskim współczynniku mocy, dostępna moc czynna może spaść, mimo że sam sprzęt nadal działa poprawnie. To nie wada, tylko konsekwencja fizyki i ograniczeń znamionowych.
Podobny mechanizm widać przy doborze zasilania awaryjnego. UPS, falownik hybrydowy czy agregat nie powinny być dobierane wyłącznie „na kW”, bo chwilowe lub ciągłe obciążenie pozorne może przekroczyć ich możliwości wcześniej, niż pokazuje sama moc użytkowa. W praktyce właśnie tutaj najczęściej wychodzą na jaw błędy z tabliczek znamionowych.
Najczęstsze błędy przy interpretacji mocy
Najwięcej problemów nie bierze się z samej elektrotechniki, tylko z uproszczeń. Widzę to regularnie: ktoś patrzy na jedną liczbę, ignoruje drugą i potem dziwi się, że zabezpieczenie wybija albo falownik nie oddaje pełnej mocy.
- Mylenie W z VA. Wat mówi o mocy czynnej, VA o całym obciążeniu elektrycznym. To nie są zamienne wartości.
- Założenie, że każde 1000 W obciąża sieć tak samo. Przy różnych odbiornikach prąd może być zupełnie inny.
-
Ignorowanie współczynnika mocy. Bez
cos φnie da się dobrze ocenić realnego obciążenia instalacji AC. - Pomijanie prądu rozruchowego. Silnik lub sprężarka mogą chwilowo wymagać wielokrotnie większego prądu niż wynika z pracy ustalonej.
- Traktowanie mocy biernej jak zbędnego balastu w każdej sytuacji. W wielu urządzeniach jest ona konieczna do prawidłowego działania.
- Porównywanie urządzeń tylko po jednej wartości z tabliczki. Trzeba spojrzeć na napięcie, prąd, liczbę faz, cosφ i charakter obciążenia razem.
Jeśli chcesz uniknąć nieporozumień, najpierw pytaj nie o to, ile urządzenie „ma watów”, tylko o to, jaki pobiera prąd i w jakich warunkach pracuje. To dużo lepszy punkt wyjścia do rozmowy o doborze przewodów, zabezpieczeń i inwertera. A skoro już o doborze mowa, zostaje ostatnia rzecz: co warto sprawdzić przed zakupem lub modernizacją instalacji.
Na co patrzeć, zanim dobierzesz zasilanie albo modernizujesz instalację
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: nie kończ analizy na samych watach. W obwodach AC równie ważne są ampery, napięcie, liczba faz i charakter obciążenia, bo dopiero ten zestaw pokazuje, czy instalacja ma realny zapas.
- Sprawdź, czy urządzenie pracuje jednofazowo czy trójfazowo.
- Odczytaj moc czynną, prąd znamionowy i współczynnik mocy, jeśli są podane.
- Zwróć uwagę, czy producent podaje moc w W, VA, czy obu tych jednostkach.
- Przy silnikach, pompach i kompresorach uwzględnij rozruch, nie tylko pracę ustaloną.
- W fotowoltaice i UPS-ach sprawdzaj również limit po stronie AC, a nie wyłącznie moc po stronie DC.
Dla domu oznacza to zwykle prosty wniosek: odbiorniki grzewcze są łatwe do policzenia, ale elektronika, napędy i układy z falownikiem trzeba czytać ostrożniej. Dla instalacji PV wniosek jest jeszcze bardziej praktyczny: falownik powinien pasować nie tylko do mocy paneli, ale też do tego, jak będzie pracował z siecią, z obciążeniem i z ewentualną kompensacją mocy biernej. Jeśli przy doborze zachowasz ten porządek, unikniesz większości błędów, które później kosztują czas, pieniądze i niepotrzebne poprawki.
