Rezystancja izolacji - jak ją mierzyć i interpretować?

Patryk Mazur 4 czerwca 2026

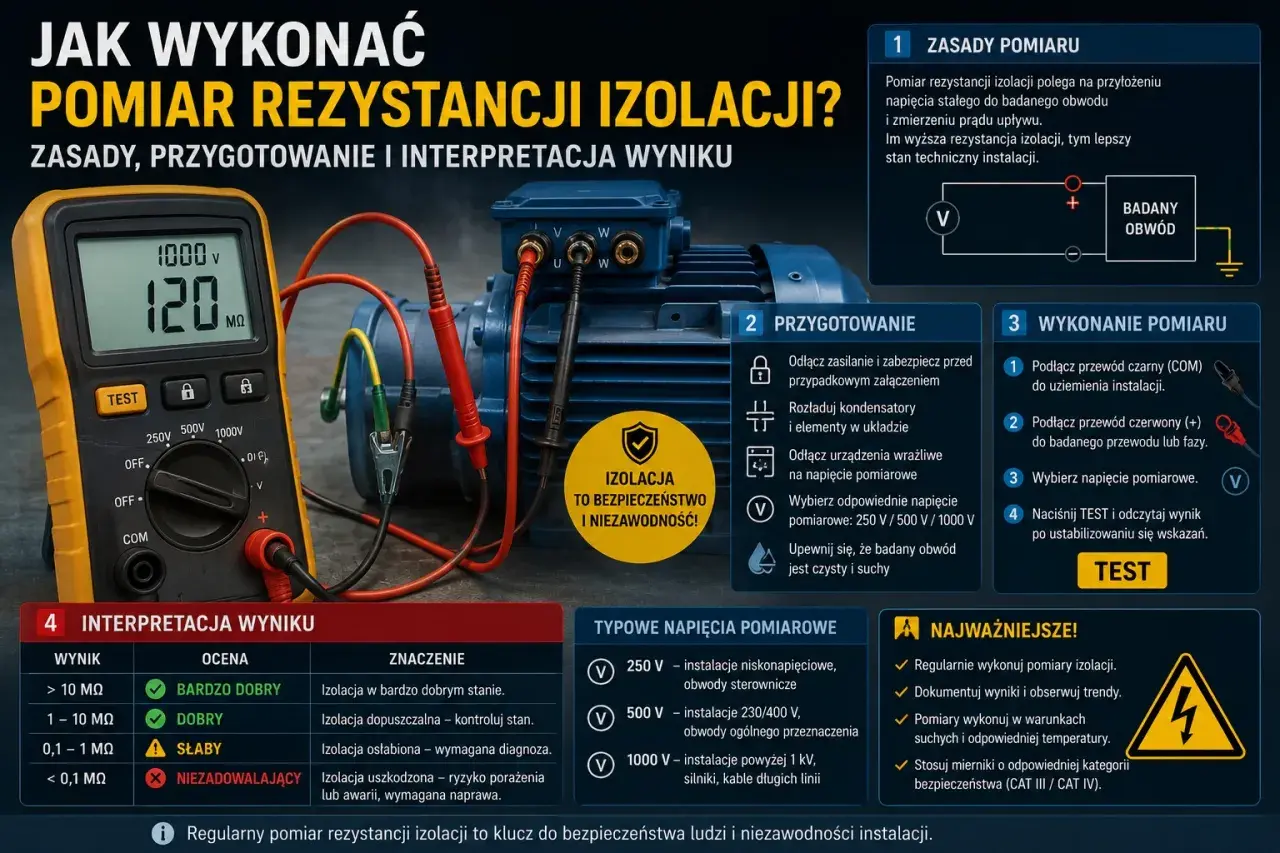

Pomiar rezystancji izolacji silnika elektrycznego za pomocą miernika. Wynik 120 MΩ.

Spis treści

W instalacjach elektrycznych i fotowoltaicznych jeden wynik pomiaru często mówi więcej o stanie przewodów niż kilkanaście oględzin na oko. Rezystancja izolacji pokazuje, czy prąd nie ucieka tam, gdzie nie powinien, a to bezpośrednio wpływa na bezpieczeństwo, pracę zabezpieczeń i niezawodność całego układu. Poniżej wyjaśniam, jak ją rozumieć, jak ją mierzyć i kiedy niski wynik oznacza realny problem, a kiedy trzeba najpierw sprawdzić warunki pomiaru.

Najważniejsze informacje o oporze izolacji

  • W typowej instalacji 230/400 V pomiar wykonuje się zwykle napięciem 500 V DC, a wynik minimum to najczęściej 1 MΩ.
  • W obwodach SELV i PELV stosuje się zazwyczaj 250 V DC i minimum 0,5 MΩ.
  • W PV próg zależy od napięcia systemu: 250, 500 albo 1000 V testu oraz 0,5, 1 albo 1 MΩ minimum.
  • Niski wynik często powodują wilgoć, zabrudzenia, uszkodzenie przewodu, starzenie izolacji albo podłączona elektronika.
  • Sam pojedynczy odczyt nie wystarcza - ważne są też temperatura, długość obwodu i porównanie z poprzednimi pomiarami.

Co ten parametr mówi o stanie instalacji

Najprościej mówiąc, chodzi o to, jak dobrze materiał izolacyjny oddziela części przewodzące od siebie i od ziemi. Im wyższy opór, tym mniejszy prąd upływu i mniejsze ryzyko, że pojawi się niepożądane nagrzewanie, błędne zadziałanie zabezpieczenia albo uszkodzenie urządzenia. W praktyce traktuję ten parametr jako szybki test kondycji instalacji: pokazuje nie tylko, czy wszystko jest „w normie”, ale też czy izolacja nie zaczyna się starzeć, chłonąć wilgoci albo pękać pod wpływem pracy i warunków środowiskowych.

W instalacjach prądu przemiennego niski wynik zwykle oznacza problem z bezpieczeństwem użytkowania. W fotowoltaice dochodzi jeszcze drugi aspekt: falownik często reaguje na pogorszenie izolacji błędem i blokadą pracy, więc nawet pozornie drobna nieszczelność potrafi zatrzymać produkcję energii. Dlatego ten parametr nie jest abstrakcyjną liczbą z protokołu, tylko realnym wskaźnikiem tego, czy układ elektryczny jeszcze dobrze „odcina” prąd od miejsc, w których nie powinien się pojawiać.

Jeśli chcesz poprawnie ocenić wynik, najpierw trzeba wiedzieć, jak go mierzyć. To właśnie tutaj najczęściej pojawiają się błędy, które fałszują odczyt albo prowadzą do pochopnych wniosków.

Jak mierzyć go poprawnie

Do pomiaru używa się megomierza, czyli testera izolacji, który podaje na obwód napięcie stałe wyższe niż zwykły multimetr. To ważne, bo standardowy miernik uniwersalny sprawdza się do ogólnej diagnostyki, ale nie zastępuje testu izolacji. Ja zawsze zaczynam od sprawdzenia dwóch rzeczy: czy obwód jest beznapięciowy i czy wszystko, co mogłoby zafałszować wynik, zostało odłączone.

Jak wygląda sensowna kolejność pracy

  1. Wyłącz zasilanie i potwierdź brak napięcia.
  2. Odłącz wrażliwą elektronikę, taką jak falowniki, sterowniki, ograniczniki przepięć, moduły monitoringu czy układy automatyki, jeśli mogłyby wpłynąć na wynik.
  3. Rozładuj elementy pojemnościowe, bo po pomiarze potrafią długo trzymać ładunek.
  4. Dobierz napięcie testowe do rodzaju obwodu i jego znamionowego napięcia.
  5. Zmierz izolację między żyłami a PE, ziemią albo obudową, zależnie od badanego układu.
  6. Zapisz wynik po ustabilizowaniu odczytu, a nie w pierwszej sekundzie, gdy wskazanie jeszcze „pływa”.
  7. Porównaj rezultat z wcześniejszymi pomiarami, bo trend bywa ważniejszy niż pojedyncza liczba.

Czego nie robić

Najczęstszy błąd to badanie obwodu, który nadal ma podłączone urządzenia elektroniczne. Drugim jest pomiar w wilgotnym miejscu bez późniejszej weryfikacji po wysuszeniu instalacji. Trzecim - ocenianie wyniku tylko po tym, że „wyszedł niski”, bez sprawdzenia temperatury i długości przewodu. W praktyce jedna mokra puszka albo źle odłączony ogranicznik przepięć potrafią całkowicie zmienić wynik.

W instalacjach PV dochodzi jeszcze jedna zasada: zawsze sprawdzam układ string po stringu albo sekcja po sekcji, zamiast traktować całą instalację jako jedną czarną skrzynkę. To zwykle oszczędza czas i od razu zawęża obszar szukania usterki.

Jak interpretować wyniki bez zgadywania

Tu najłatwiej o pomyłkę, bo wielu użytkowników patrzy wyłącznie na to, czy wskazanie jest „duże”, czy „małe”. To za mało. Liczy się też kontekst normowy, napięcie testowe i rodzaj obwodu. W typowych instalacjach niskonapięciowych przyjmuje się inne progi niż w PV, dlatego poniżej rozdzielam te dwa przypadki.

Typowa instalacja niskiego napięcia

Wynik Jak to czytam Co robię dalej
1 MΩ i więcej Zwykle wynik akceptowalny dla obwodów do 500 V testowanych 500 V DC Sprawdzam, czy mieści się też w historii wcześniejszych pomiarów
0,5-1 MΩ Wynik graniczny; dla części obwodów może być jeszcze dopuszczalny, ale wymaga uwagi Weryfikuję wilgoć, zabrudzenia, długość przewodu i podłączone urządzenia
Poniżej 0,5 MΩ Sygnał problemu, który trzeba wyjaśnić przed dalszą eksploatacją Szukałem uszkodzenia lub zawilgocenia i powtarzam test po rozdzieleniu obwodu

Warto pamiętać, że dla obwodów SELV i PELV minimum bywa niższe, bo wynosi 0,5 MΩ przy pomiarze 250 V DC. To nie znaczy jednak, że niski wynik należy zignorować - po prostu trzeba go oceniać według właściwego kryterium.

Przeczytaj również: Jak sprawdzić ile zużywa prądu i zaoszczędzić na rachunkach

Instalacje fotowoltaiczne

Napięcie systemu Napięcie testowe Minimalny wynik Co to oznacza w praktyce
Poniżej 120 V 250 V DC 0,5 MΩ Dotyczy zwykle mniejszych układów i specyficznych konfiguracji
120-500 V 500 V DC 1 MΩ Najczęstszy przypadek w małych i średnich instalacjach PV
Powyżej 500 V 1000 V DC 1 MΩ Typowe dla wyższych napięć stringów i bardziej rozbudowanych systemów

W fotowoltaice sam próg to dopiero początek. Jeśli odczyt jest poprawny, ale niższy niż przy poprzednim odbiorze albo spada po deszczu, już mam powód, żeby szukać przyczyny. Dla mnie to sygnał ostrzegawczy, nawet jeśli formalnie wynik jeszcze przechodzi.

Na tym etapie naturalnie pojawia się pytanie: dlaczego wynik raz jest dobry, a raz wyraźnie gorszy? Odpowiedź zwykle nie leży w samym mierniku, tylko w stanie instalacji i warunkach pomiaru.

Dlaczego wynik spada

Niska wartość najczęściej nie pojawia się „znikąd”. Zwykle stoi za nią jeden z kilku powtarzalnych powodów. Najczęstszy to wilgoć, bo woda i kondensacja znacząco ułatwiają przepływ prądu po powierzchni izolacji. Drugi to uszkodzenie mechaniczne: przetarty przewód, przygnieciona żyła, mikropęknięcie obudowy puszki albo źle zamknięty dławik. Trzeci to zabrudzenia i starzenie - kurz, pył, sól, promieniowanie UV i wysoka temperatura robią swoje, zwłaszcza na zewnątrz.

  • Wilgoć i kondensacja - wynik bywa niski rano, po deszczu albo po gwałtownych zmianach temperatury.
  • Uszkodzenie przewodu - spadek jest zwykle wyraźny i powtarzalny na jednej sekcji obwodu.
  • Zabrudzenie złączy i puszek - odczyt potrafi być niestabilny i zależny od warunków pogodowych.
  • Starzenie izolacji - wynik pogarsza się stopniowo przez lata, a nie skokowo.
  • Podłączona elektronika - falowniki, SPD i sterowniki potrafią zaniżyć albo zaburzyć odczyt.

Do tego dochodzi temperatura. W praktyce porównuję tylko pomiary wykonane w zbliżonych warunkach, bo ciepły obwód potrafi dać wyraźnie gorszy wynik niż ten sam obwód badany w chłodniejszym momencie dnia. To szczególnie ważne przy długich trasach kablowych i instalacjach pracujących na zewnątrz.

Kiedy znam już źródło problemu, następny krok jest dość prosty: zawęzić usterkę do konkretnej części instalacji i sprawdzić ją osobno.

Co robić, gdy wynik jest niski

Jeśli odczyt budzi wątpliwości, nie próbuję go „przegadać”. Najpierw dzielę obwód na mniejsze sekcje i sprawdzam każdą osobno. To najszybszy sposób, żeby ustalić, czy problem dotyczy całego obwodu, jednego stringu, jednej puszki, czy może tylko fragmentu przewodu. W praktyce ten prosty podział oszczędza więcej czasu niż każde teoretyzowanie przy stole pomiarowym.

Gdy szukam przyczyny, działam w tej kolejności:

  1. Powtarzam test po odłączeniu wrażliwej elektroniki.
  2. Sprawdzam, czy obwód jest suchy i czy w puszkach nie ma śladów wody.
  3. Oglądam złącza, przepusty, dławiki i miejsca narażone na tarcie.
  4. Porównuję wynik z wcześniejszym protokołem, jeśli jest dostępny.
  5. Po naprawie wykonuję ponowny pomiar i zapisuję nową wartość jako punkt odniesienia.

Jeżeli rezultat nadal jest niski po prostym podziale instalacji, zwykle oznacza to realne uszkodzenie, a nie tylko „kaprys miernika”. Wtedy nie odkładałbym tematu na później, bo problem z izolacją rzadko znika sam.

W instalacjach PV szczególnie często trafiam na awarie połączeń i zawilgocone obudowy. To nie są spektakularne uszkodzenia, ale właśnie one najczęściej zatrzymują falownik albo powodują niestabilną pracę układu.

W fotowoltaice liczy się nie tylko próg, ale i miejsce usterki

Przy systemach PV najważniejsze jest szybkie ustalenie, gdzie dokładnie leży problem. Jeden uszkodzony konektor MC4, źle dokręcony dławik albo mikropęknięcie w puszce przyłączeniowej potrafią zaniżyć wynik całego stringu. Dlatego nie patrzę na instalację „globalnie”, tylko rozbijam ją na segmenty i szukam różnicy między nimi. Jeśli jeden string wypada poprawnie, a drugi nie, lokalizacja usterki robi się dużo prostsza.

W praktyce szczególnie podejrzane są trzy sytuacje: wynik niski po deszczu, wynik gorszy rano niż po wyschnięciu modułów oraz wynik, który systematycznie pogarsza się z miesiąca na miesiąc. Taki wzorzec zwykle wskazuje na wilgoć albo degradację złącza, a nie na przypadkowy błąd pomiaru. Właśnie dlatego tak ważne jest, by testy powtarzać w podobnych warunkach i prowadzić prostą historię odczytów.

Jeśli miałbym wskazać jedną rzecz, która najbardziej pomaga uniknąć fałszywych wniosków, byłoby to konsekwentne porównywanie nowych wyników z wcześniejszymi. Jedna liczba bez kontekstu jest tylko liczbą. Dopiero zestawienie jej z temperaturą, wilgotnością, datą i sekcją instalacji pokazuje, czy problem naprawdę narasta.

Na co patrzę, gdy wynik jest graniczny

Wynik graniczny nie zawsze oznacza awarię, ale zawsze wymaga sprawdzenia. Zanim uznam, że instalacja jest „jeszcze dobra” albo „już zła”, patrzę na cztery rzeczy: warunki pomiaru, rodzaj obwodu, historię wcześniejszych odczytów i to, co było podłączone podczas testu. To prosty zestaw, ale w praktyce rozwiązuje większość sporów o to, czy wynik naprawdę jest niepokojący.

  • Jeśli instalacja jest wilgotna, najpierw ją osuszam i powtarzam pomiar.
  • Jeśli wynik pogarsza się stopniowo, traktuję to jako objaw zużycia, a nie jednorazowy przypadek.
  • Jeśli obwód ma podłączoną elektronikę, odłączam ją i badam jeszcze raz.
  • Jeśli wynik różni się między sekcjami, szukam punktu lokalnej usterki zamiast wymieniać cały układ.

Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby ona tak: nie oceniaj izolacji po jednym odczycie, tylko po odczycie, warunkach i trendzie. To podejście oszczędza błędnych diagnoz, a w instalacjach PV i elektrycznych pozwala wyłapać problem, zanim zamieni się w przestój albo uszkodzenie sprzętu.

FAQ - Najczęstsze pytania

Rezystancja izolacji to parametr określający zdolność materiału izolacyjnego do zapobiegania przepływowi prądu. Im wyższa, tym mniejsze ryzyko upływu prądu, co przekłada się na bezpieczeństwo użytkowania, niezawodność instalacji elektrycznej i fotowoltaicznej oraz prawidłowe działanie zabezpieczeń.

Dla instalacji 230/400 V zazwyczaj minimum to 1 MΩ (mierzone napięciem 500 V DC). W obwodach SELV/PELV to 0,5 MΩ (przy 250 V DC). W fotowoltaice progi zależą od napięcia systemu i wynoszą od 0,5 MΩ do 1 MΩ przy napięciach testowych 250 V, 500 V lub 1000 V DC.

Niski wynik najczęściej jest efektem wilgoci, zabrudzeń, uszkodzeń mechanicznych przewodów, starzenia się izolacji lub podłączonej elektroniki (np. falowników, ograniczników przepięć). Ważne jest, aby przed pomiarem odłączyć wrażliwe urządzenia i upewnić się, że instalacja jest sucha.

Do pomiaru używa się megomierza. Należy odłączyć zasilanie, odłączyć wrażliwą elektronikę, rozładować elementy pojemnościowe i dobrać odpowiednie napięcie testowe. Pomiar wykonuje się między żyłami a PE/ziemią, a wynik zapisuje po ustabilizowaniu odczytu. Kluczowe jest porównanie z poprzednimi pomiarami.

Jeśli wynik jest niski, należy podzielić obwód na mniejsze sekcje i testować je osobno, aby zlokalizować problem. Sprawdź obecność wilgoci, uszkodzeń mechanicznych i zabrudzeń. Powtórz test po odłączeniu elektroniki. Pamiętaj, że niska wartość rzadko znika sama i wymaga interwencji.
