Skuteczna ochrona przeciwporażeniowa w instalacji nie zależy od samego wyłącznika, tylko od tego, czy prąd zwarciowy pojawi się na tyle szybko, by zabezpieczenie odcięło zasilanie w wymaganym czasie. Dlatego przy ocenie obwodu patrzę nie tylko na odczyt z miernika, ale też na typ zabezpieczenia, układ sieci i miejsce, w którym wykonano pomiar. Poniżej pokazuję, jak czytać tabelę dopuszczalnej impedancji pętli zwarcia, jak samemu policzyć limit oraz kiedy wynik mówi, że instalacja wymaga korekty.
Najkrócej liczy się typ zabezpieczenia, układ sieci i miejsce pomiaru
- W układzie TN obowiązuje warunek Zs ≤ U0 / Ia, więc kluczowe jest, jaki prąd wyzwala zabezpieczenie.
- Dla obwodów końcowych 230 V standardowo liczy się czas wyłączenia 0,4 s; dla części obwodów rozdzielczych spotyka się 5 s.
- Przy popularnych MCB wartości graniczne dla B, C i D można odczytać z tabeli albo policzyć samemu z prostego wzoru.
- W układzie TT sama tabela Zs zwykle nie wystarcza, bo decyduje też RCD i rezystancja uziemienia.
- W instalacjach PV i na długich trasach kablowych impedancja rośnie szybciej, niż wielu inwestorów zakłada na etapie projektu.
Co naprawdę oznacza dopuszczalna impedancja pętli zwarcia
Impedancja pętli zwarcia to suma oporów, przez które musi przepłynąć prąd uszkodzeniowy: przewodu fazowego, przewodu ochronnego lub PEN, źródła zasilania i samego punktu zwarcia. Im niższa jest ta wartość, tym większy prąd zwarciowy popłynie i tym większa szansa, że zabezpieczenie zadziała samoczynnie w czasie wymaganym przez normę.
W praktyce słowo „dopuszczalna” oznacza po prostu maksymalną wartość, przy której ochrona nadal działa poprawnie. To ważne rozróżnienie, bo przy pomiarach nie szuka się „ładnej” liczby, tylko odpowiedzi na pytanie: czy przy najgorszym przypadku, czyli na końcu obwodu, prąd nadal wystarczy do szybkiego wyłączenia? Jeśli obwód ma kilka gałęzi, ja zawsze patrzę właśnie na punkt najbardziej oddalony, bo tam wynik bywa najsłabszy.
W materiałach Sonel ten warunek jest opisany bardzo praktycznie: najpierw trzeba sprawdzić, czy impedancja pozwala na zadziałanie zabezpieczenia w czasie normowym, a dopiero potem uznawać wynik za bezpieczny. To dobre podejście, bo sama liczba z miernika bez kontekstu niewiele jeszcze mówi. Żeby ją poprawnie policzyć, trzeba zejść z definicji do konkretnego wzoru.
Jak z normowego wzoru wyciągnąć wartość graniczną
W układzie TN podstawowy warunek brzmi Zs ≤ U0 / Ia. W tym zapisie U0 to napięcie względem ziemi, w Polsce najczęściej 230 V, a Ia to prąd, przy którym zabezpieczenie musi zadziałać w wymaganym czasie. Jeśli urządzenie chroni obwód przez wyłączenie nadprądowe, właśnie ten parametr decyduje o granicy.
Do szybkich obliczeń przyjmuję zwykle konserwatywnie takie krotności prądu znamionowego:
- B - około 5 × In,
- C - około 10 × In,
- D - około 20 × In.
To nie jest ozdobnik, tylko praktyka wynikająca z charakterystyki wyzwalania. Krzywa B ma niższy próg zadziałania niż C i D, więc pozwala na większą dopuszczalną impedancję. W układzie TT matematyka jest inna: tam częściej liczy się warunek RA × IΔn ≤ UL, czyli rezystancja uziemienia i zadziałanie RCD, a nie sama tabela Zs. Dlatego zanim ktoś zacznie porównywać wynik z limitem, musi wiedzieć, w jakim układzie sieci pracuje instalacja.
Jeżeli chcesz przyjąć prostą zasadę, zapamiętaj jedno: w TN patrzysz głównie na pętlę zwarcia i zabezpieczenie nadprądowe, a w TT na RCD oraz uziemienie. Z tego wynika też sens praktycznych tabel, które najlepiej pokazują to na liczbach.
Tabela dla najpopularniejszych wyłączników nadprądowych
W tabelach producentów, takich jak Eaton, spotkasz często współczynnik Cmin = 0,95, czyli konserwatywne uwzględnienie wahań napięcia zasilania. To dlatego w różnych materiałach B16 bywa podawane jako około 2,73 Ω albo około 2,88 Ω - różnica wynika z przyjętych założeń obliczeniowych, a nie z „błędu” samej normy.
| In [A] | B | C | D |
|---|---|---|---|
| 6 | 7,28 | 3,64 | 1,82 |
| 10 | 4,37 | 2,19 | 1,09 |
| 16 | 2,73 | 1,37 | 0,68 |
| 20 | 2,19 | 1,09 | 0,55 |
| 25 | 1,75 | 0,87 | 0,44 |
| 32 | 1,37 | 0,68 | 0,34 |
Jeśli potrzebujesz szerszego punktu odniesienia, dla 40 A i 63 A wartości spadają jeszcze bardziej: dla B to odpowiednio 1,09 Ω i 0,69 Ω, dla C 0,55 Ω i 0,35 Ω, a dla D 0,27 Ω i 0,17 Ω. W obwodach rozdzielczych z czasem 5 s liczby bywają takie same dla B i C, natomiast przy D producenci czasem podają osobną, mniej rygorystyczną kolumnę.
Ta tabela jest dobra do szybkiej oceny, ale działa sensownie tylko wtedy, gdy wiesz już, w jakim układzie sieci pracuje obiekt. I właśnie tu najczęściej pojawiają się nieporozumienia.
Dlaczego układ sieci zmienia interpretację wyniku
Nie każdą instalację ocenia się tak samo. W układzie TN pętla zwarcia ma zwykle bezpośrednią drogę przez przewód ochronny, więc limit Zs i dobór wyłącznika nadprądowego dają bardzo konkretną odpowiedź. W układzie TT sytuacja wygląda inaczej, bo prąd uszkodzeniowy wraca przez ziemię i sam wynik Zs nie wystarcza do oceny bezpieczeństwa. W IT dochodzą jeszcze szczególne wymagania projektowe i diagnostyczne, dlatego to już nie jest teren do prostego porównania z jedną uniwersalną tabelą.
| Układ | Co decyduje o skuteczności ochrony | Jak czytać wynik pomiaru |
|---|---|---|
| TN | Impedancja pętli, prąd wyłączający zabezpieczenie, czas odłączenia | Porównaj Zs z limitem z tabeli lub z wzoru Zs ≤ U0 / Ia |
| TT | Rezystancja uziemienia i zadziałanie RCD | Zs traktuj pomocniczo, ale podstawowy warunek sprawdzaj przez RA × IΔn ≤ UL |
| IT | Specjalny sposób prowadzenia ochrony i nadzoru izolacji | Wymaga indywidualnej oceny projektu i zwykle nie opiera się na prostej tabeli z MCB |
Jeśli ktoś próbuje porównać wynik z tabelą TN w instalacji TT, dostaje odpowiedź pozornie prostą, ale w praktyce błędną. To ważne, bo wiele sporów o „za wysoką impedancję” nie dotyczy samego pomiaru, tylko złego modelu oceny. Gdy ten punkt jest jasny, łatwiej wyłapać typowe błędy wykonawcze.
Najczęstsze błędy przy pomiarze i ocenie
Najbardziej kosztowne pomyłki przy pomiarze nie wynikają z samego miernika, tylko z interpretacji. Z mojego doświadczenia najczęściej widzę takie sytuacje:
- pomiar wykonano przy rozdzielnicy, a nie w najdalszym punkcie obwodu,
- wynik porównano z tabelą dla innej charakterystyki zabezpieczenia, na przykład C zamiast B,
- zignorowano stan zacisków, listew i połączeń PE lub PEN, które potrafią podnieść wynik bardziej, niż się wydaje,
- uznano pomiar wykonany na zimnej instalacji za wystarczający zapas, choć po nagrzaniu przewodów impedancja rośnie,
- zmieniono zabezpieczenie z B na C albo D bez ponownego przeliczenia pętli zwarcia.
Ostatni punkt jest szczególnie ważny. Czasem ktoś chce „uratować” obwód bardziej odporną charakterystyką, ale to działa odwrotnie niż się spodziewa: im wyższa krotność zadziałania, tym niższa dopuszczalna impedancja. Innymi słowy, C i D nie rozwiązują problemu zbyt dużej Zs, tylko zwykle go zaostrzają. Żeby zrozumieć, kiedy taki problem pojawia się najczęściej, trzeba spojrzeć na długie trasy kablowe i instalacje z fotowoltaiką.
Na co uważać w instalacjach fotowoltaicznych i długich liniach

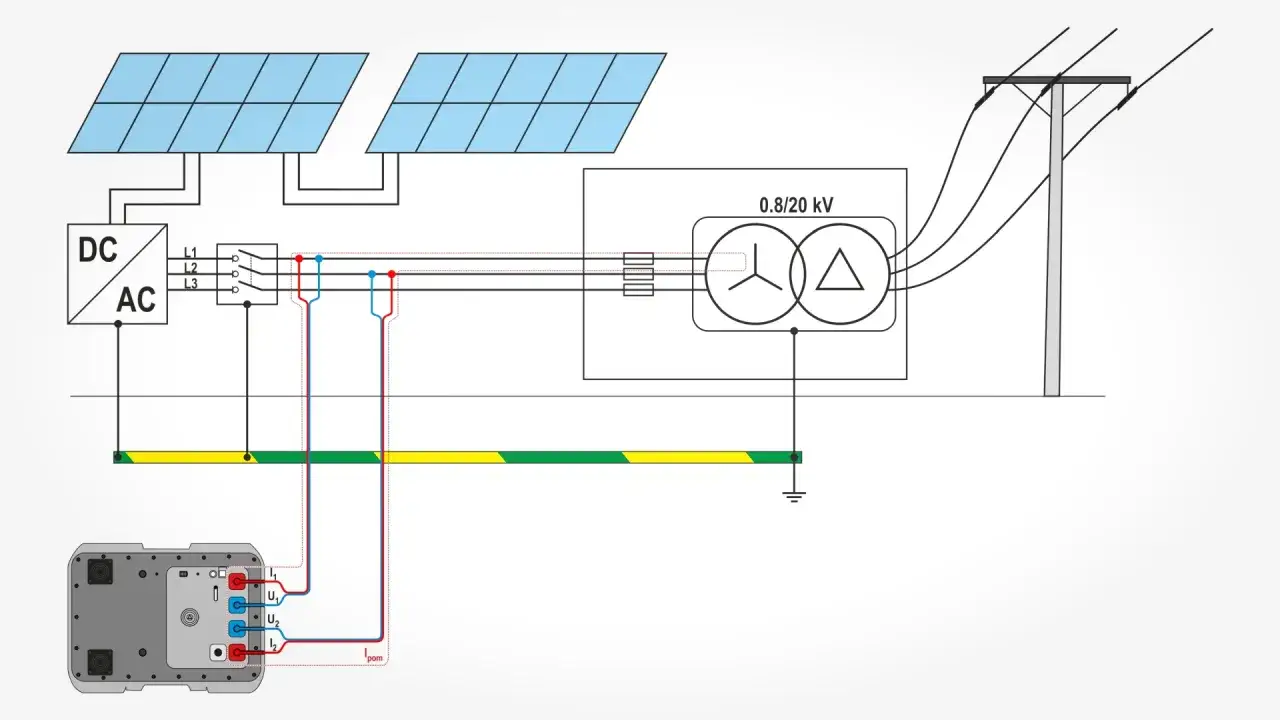

W instalacjach PV temat pętli zwarcia wraca częściej, niż wielu inwestorów zakłada. Nie chodzi wyłącznie o sam falownik, ale o całą trasę AC od punktu przyłączenia do rozdzielnicy, do garażu, do pompy ciepła albo do budynku gospodarczego. Każdy dodatkowy metr przewodu, każde połączenie i każdy wąski przekrój dokładają swój udział do Zs.
W praktyce najbardziej problematyczne są trzy scenariusze:
- falownik stoi daleko od rozdzielnicy głównej, a instalacja została poprowadzona możliwie tanio, czyli zbyt długim i zbyt cienkim kablem,
- obwód końcowy zasila kilka odbiorników w układzie rozproszonym, więc wynik trzeba sprawdzać nie przy tablicy, tylko na końcu trasy,
- modernizacja po latach dodała nowe połączenia i odbiory, ale nikt nie przeliczył jeszcze skutku dla impedancji pętli zwarcia.
Tu najczęściej najlepiej działa prosta zasada: jeśli obwód ma pracować długo i bez problemów, to trzeba zaprojektować go z zapasem na impedancję, a nie tylko na obciążalność prądową przewodu. Zwiększenie przekroju, skrócenie trasy albo przeniesienie punktu zasilania często daje lepszy efekt niż późniejsze „ratowanie” wyniku inną charakterystyką wyłącznika. Kiedy jednak pomiar już wyjdzie zbyt wysoko, liczy się kolejność działań.
Co zrobić, gdy wynik jest zbyt wysoki
Za wysoka impedancja pętli zwarcia nie oznacza od razu katastrofy, ale zawsze jest sygnałem, że coś trzeba poprawić. Ja zaczynam od rzeczy najprostszych, bo właśnie one najczęściej robią różnicę:
- Sprawdzam ciągłość i jakość połączeń PE lub PEN, bo luźny zacisk potrafi psuć cały wynik.
- Powtarzam pomiar w najdalszym punkcie obwodu, żeby upewnić się, że oceniam właściwe miejsce, a nie tylko punkt przy rozdzielnicy.
- Porównuję wynik z właściwą charakterystyką zabezpieczenia i właściwym czasem wyłączenia.
- Jeśli to potrzebne, zwiększam przekrój przewodu albo skracam trasę obwodu.
- W TT sprawdzam uziemienie i dobór RCD, zamiast liczyć wyłącznie na samą pętlę zwarcia.
Najważniejsze jest to, żeby nie traktować wyniku jako odosobnionej liczby do protokołu. Dobrze wykonany pomiar ma odpowiedzieć na jedno pytanie: czy w razie zwarcia instalacja odłączy zasilanie dość szybko, żeby było bezpiecznie. Jeśli odpowiedź nie jest jednoznaczna, poprawia się cały obwód, a nie tylko zapis na papierze.
