Przewodzenie prądu w materiale to temat prosty tylko na pierwszy rzut oka. W praktyce od tego zależą straty energii, nagrzewanie przewodów, dobór kabli i bezpieczeństwo całej instalacji, także fotowoltaicznej. Poniżej wyjaśniam, czym jest przewodność elektryczna, od czego zależy i jak przekłada się na realne decyzje przy projektowaniu obwodów.
Najważniejsze fakty o przewodności materiałów i jej znaczeniu dla prądu
- Przewodność elektryczna mówi, jak łatwo materiał przepuszcza prąd i wyrażana jest w siemensach na metr (S/m).
- Im wyższa przewodność, tym zwykle niższy opór i mniejsze straty cieplne w przewodniku.
- Miedź jest standardem w instalacjach elektrycznych, a aluminium bywa lżejszą i tańszą alternatywą, ale wymaga większego przekroju.
- Na wynik wpływają temperatura, czystość materiału, domieszki, struktura i stan połączeń.
- W fotowoltaice ma to bezpośredni wpływ na spadek napięcia, sprawność i temperaturę pracy przewodów.
- Sam materiał nie wystarczy - równie ważne są przekrój kabla, długość trasy i jakość złącz.
Jak rozumieć przewodność elektryczną materiału
W praktyce konduktywność mówi o tym, jak łatwo materiał przewodzi prąd. To cecha materiałowa, która opisuje zachowanie przewodnika bez względu na jego kształt, choć w realnym obwodzie kształt oczywiście też ma znaczenie. Jeśli materiał ma wysoką przewodność, elektrony lub inne nośniki ładunku poruszają się przez niego z mniejszym oporem, a energia zamieniana na ciepło jest niższa.
Najczęściej spotkasz dwa powiązane pojęcia: przewodność właściwą i rezystywność. Są one odwrotne względem siebie, więc gdy jedna rośnie, druga spada. W skrócie: duża przewodność oznacza małą rezystywność, a to przekłada się na mniejsze straty na przewodach i stykach. Ja zawsze patrzę na ten duet razem, bo samo hasło „dobry przewodnik” nie wystarcza do sensownego doboru elementów.
W obwodach elektrycznych znaczenie ma też opór konkretnego przewodu, który zależy od długości i przekroju. Dwa kable z tego samego materiału mogą zachowywać się zupełnie inaczej, jeśli jeden jest dłuższy albo cieńszy. To właśnie dlatego w praktyce nie ocenia się instalacji wyłącznie po nazwie materiału, ale po całym torze przepływu prądu. Następny krok to zrozumienie, co tę przewodność naprawdę zmienia.
Od czego zależy przewodzenie prądu w materiałach
Największy wpływ mają trzy rzeczy: liczba nośników ładunku, ich ruchliwość i warunki, w jakich pracuje materiał. W metalach nośnikami są głównie elektrony, a w półprzewodnikach rolę tę pełnią elektrony i dziury, czyli „braki elektronów” zachowujące się jak dodatnie nośniki ładunku. W elektrolitach prąd przenoszą jony, dlatego przewodzenie wygląda tam inaczej niż w metalu.
Na przewodność silnie oddają też takie czynniki jak:
- temperatura - w metalach wzrost temperatury zwykle obniża przewodność, bo elektrony częściej zderzają się z drgającą siecią krystaliczną,
- czystość materiału - domieszki i zanieczyszczenia zwiększają rozpraszanie nośników,
- struktura wewnętrzna - defekty krystaliczne, granice ziaren i mikropęknięcia pogarszają przepływ,
- stan powierzchni - utlenienie, korozja i zabrudzenia zwiększają opór kontaktu,
- rodzaj nośników - w półprzewodnikach i materiałach jonowych przewodzenie reaguje dużo mocniej na warunki zewnętrzne.

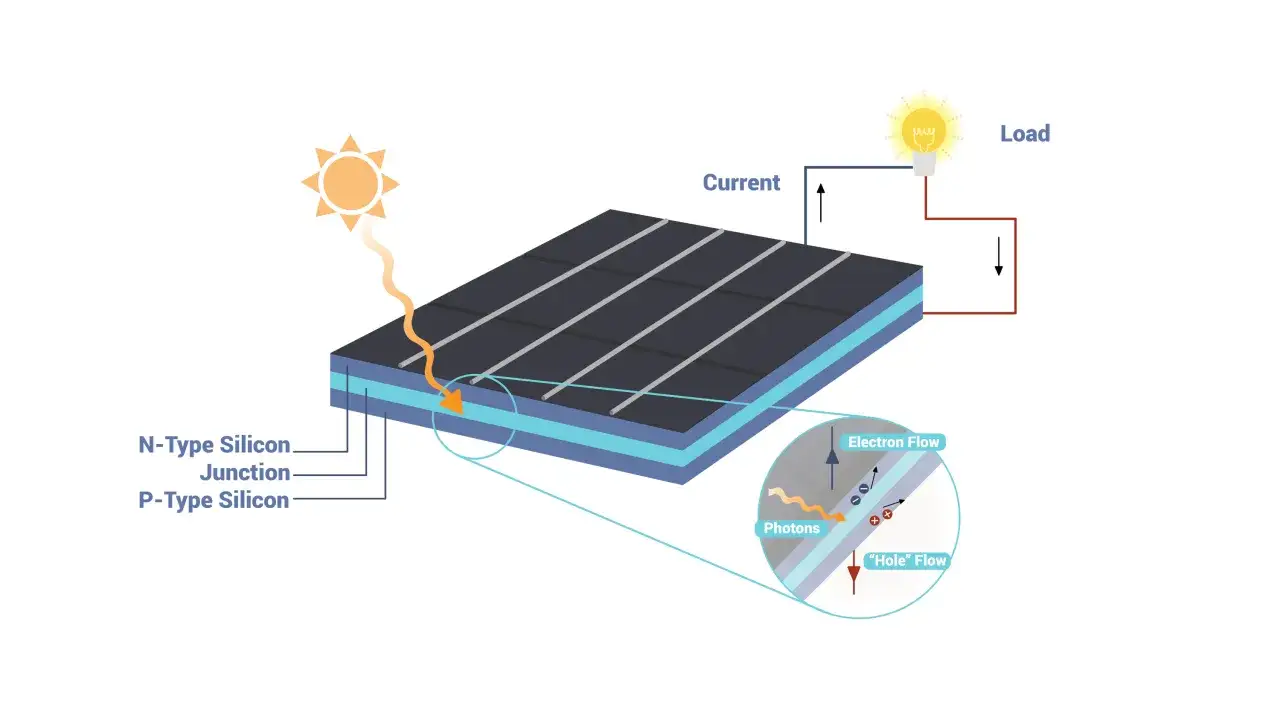

Tu pojawia się ważny wyjątek: nie wszystkie materiały zachowują się tak samo przy zmianie temperatury. W metalach przewodnictwo zwykle spada, ale w półprzewodnikach może rosnąć, bo przy wyższej temperaturze powstaje więcej nośników ładunku. To właśnie odróżnia „zwykłe” przewody od materiałów stosowanych w elektronice i ogniwach PV. Dzięki temu łatwiej zrozumieć, dlaczego jedne materiały nadają się na kable, a inne na elementy aktywne układów.
Metale, półprzewodniki i izolatory w praktyce
Jeśli mam uporządkować materiały pod kątem przewodzenia, zaczynam od trzech grup: metali, półprzewodników i izolatorów. To nie jest tylko klasyfikacja z podręcznika. Ona naprawdę pomaga przewidzieć, gdzie dany materiał sprawdzi się w instalacji elektrycznej, a gdzie będzie przeszkodą. Metale przewodzą najlepiej, półprzewodniki reagują na warunki i domieszkowanie, a izolatory mają tak małą przewodność, że skutecznie zatrzymują przepływ prądu.
| Materiał | Przewodność orientacyjna przy 20°C | Co to oznacza w praktyce |
|---|---|---|
| Srebro | około 6,3 × 107 S/m | Najlepszy przewodnik wśród metali, ale zbyt drogi do powszechnego okablowania. |
| Miedź | około 5,8 × 107 S/m | Standard w instalacjach elektrycznych i fotowoltaicznych, bardzo dobry kompromis między parametrami a ceną. |
| Aluminium | około 3,5 × 107 S/m | Lżejsze i tańsze, ale przy tym samym prądzie wymaga większego przekroju niż miedź. |
| Stal techniczna | zwykle znacznie niższa niż miedzi, zależna od składu | Stosowana tam, gdzie ważniejsza jest wytrzymałość niż przewodzenie. |
| Krzem | wartość silnie zależna od domieszkowania | Materiał półprzewodnikowy, podstawowy w elektronice i ogniwach słonecznych. |
| Szkło, ceramika, tworzywa | bardzo niska | Izolatory, czyli materiały blokujące przepływ prądu w typowych warunkach. |
Widzisz tu ważną rzecz: najlepszy przewodnik nie zawsze jest najlepszym wyborem. Srebro przewodzi świetnie, ale koszt i praktyka montażowa wygrywają z nim z miedzią. Aluminium jest z kolei lżejsze i tańsze, więc bywa użyteczne w dłuższych odcinkach czy większych przekrojach, ale wymaga większej uwagi przy łączeniu i doborze osprzętu. To dobry przykład tego, że teoria materiałowa musi spotkać się z realnymi warunkami pracy. Teraz przejdźmy do tego, jak czytać liczby, które pojawiają się w kartach katalogowych i obliczeniach.
Jak czytać jednostki i przeliczać przewodność na opór
Podstawową jednostką przewodności jest siemens na metr, czyli S/m. To wartość, która opisuje materiał jako taki, a nie pojedynczy przewód. Jeśli chcesz przejść od przewodności do praktyki instalacyjnej, potrzebujesz jeszcze rezystywności oraz wzoru na opór przewodnika.
Najważniejsze zależności są proste:
- σ = 1/ρ - przewodność jest odwrotnością rezystywności,
- R = ρ · l / A - opór przewodu rośnie wraz z długością i maleje wraz z przekrojem,
- spadek napięcia rośnie, gdy rośnie opór i płynie większy prąd.
W praktyce konduktywność i rezystywność tworzą parę, bez której trudno sensownie dobrać przewód. Miedź ma wyższą przewodność niż aluminium, więc dla tego samego prądu można użyć cieńszego odcinka, ale nie zawsze będzie to najtańsze lub najlżejsze rozwiązanie. Warto też pamiętać, że temperatura zmienia parametry materiału, a więc obliczenia robione „na zimno” mogą nie oddać warunków letniej pracy na dachu, w puszce lub w rozdzielnicy.
To prowadzi do pytania, które w energetyce i fotowoltaice jest wyjątkowo ważne: co ten parametr oznacza dla realnych strat energii? Odpowiedź jest bardziej praktyczna, niż mogłoby się wydawać.
Dlaczego to ma znaczenie w instalacjach fotowoltaicznych
W instalacji PV przewodzenie prądu nie jest abstrakcją. Każdy metr kabla, każda kostka, każdy zacisk i każde złącze dokładają swoją część oporu. Gdy instalacja pracuje przy prądzie stałym i stosunkowo wysokich prądach, nawet niewielki wzrost oporu zaczyna zamieniać się w ciepło, a to oznacza stratę energii. W prostym języku: energia, którą mogłaby wykorzystać instalacja, częściowo znika w przewodach.
W praktyce zwracam uwagę na cztery elementy:
- długość trasy kablowej - im dłużej prąd płynie, tym większy spadek napięcia,
- przekrój przewodu - zbyt mały przekrój podnosi opór i temperaturę,
- jakość połączeń - luźny albo zaśniedziały styk potrafi zepsuć dobre parametry całego odcinka,
- materiał i temperatura pracy - przewód na gorącym dachu zachowuje się inaczej niż ten sam przewód w chłodnym, osłoniętym miejscu.
W instalacjach fotowoltaicznych szczególnie ważne jest to, że straty w przewodach nie są tylko problemem „kosmetycznym”. One obniżają uzysk energii, a w skrajnym przypadku powodują niebezpieczne nagrzewanie się złącz i izolacji. Dlatego dobór przewodu robi się nie po najmniejszej cenie za metr, ale po bilansie: prąd, długość, dopuszczalny spadek napięcia, warunki środowiskowe i jakość osprzętu. To właśnie tu teoria zamienia się w codzienną praktykę montażową.
Jeśli mam wskazać jedną zasadę, to tę: w PV lepszy przewód nie zawsze oznacza „najdroższy”, tylko taki, który przy danym prądzie i długości trasy utrzyma rozsądny spadek napięcia oraz bezpieczną temperaturę pracy. Właśnie dlatego miedź tak często wygrywa z aluminium na krótszych i bardziej wymagających odcinkach. Następny krok to sprawdzenie, co można zrobić, gdy przewodzenie w instalacji wyraźnie szwankuje.
Jak sprawdzić i poprawić przewodzenie w instalacji
Gdy pojawiają się straty, nagrzewanie albo niestabilna praca obwodu, nie zaczynam od zgadywania. Najpierw sprawdzam, czy problem leży w materiale, połączeniu, przekroju, czy może w samej topologii instalacji. W praktyce najwięcej awarii nie wynika z „złego metalu”, tylko z niedokładnego montażu, zbyt małego przekroju albo korozji styku.
Najbardziej użyteczne kroki są takie:
- Sprawdź, czy przewód ma przekrój dobrany do prądu i długości trasy.
- Oceń stan końcówek, zacisków i złączek - utlenienie i luźny styk często podnoszą opór bardziej niż sam materiał przewodu.
- Zmierz spadek napięcia pod obciążeniem, a nie tylko „na pusto”.
- W razie potrzeby skróć trasę, usuń zbędne połączenia albo zwiększ przekrój kabla.
- Jeśli używasz aluminium, zwróć uwagę na odpowiednie końcówki, pasty kontaktowe i zgodność osprzętu.
- W instalacji PV kontroluj temperaturę złącz i przewodów po pracy pod obciążeniem, bo przegrzanie zwykle zdradza problem wcześniej niż całkowita awaria.
Warto też pamiętać o typowych błędach, które wyglądają niewinnie: zbyt mocne skręcanie lub przeciwnie, zbyt słabe dokręcenie, mieszanie niekompatybilnych metali bez ochrony przed korozją kontaktową, a także prowadzenie długich odcinków tam, gdzie można było skrócić trasę. Dla mnie to właśnie te detale najczęściej odróżniają instalację „działającą” od instalacji „działającej dobrze”. Z tego miejsca już tylko krok do najważniejszych wniosków, które warto zapamiętać przy każdej pracy z prądem.
Co naprawdę liczy się przy doborze materiału i przewodów
Jeżeli miałbym zostawić jedną krótką wskazówkę, brzmiałaby ona tak: nie oceniaj materiału wyłącznie po tym, czy „przewodzi dobrze”. Patrz na cały układ, bo to on decyduje o efekcie końcowym. Liczą się przewodność materiału, przekrój przewodu, długość trasy, temperatura, jakość połączeń i warunki środowiskowe.
W instalacjach fotowoltaicznych i elektrycznych to podejście oszczędza energię, zmniejsza ryzyko grzania się połączeń i ułatwia utrzymanie stabilnej pracy przez lata. Jeśli wybierasz między rozwiązaniami, lepiej postawić na rozsądny zapas parametrów niż na minimalny koszt na etapie montażu. W praktyce właśnie takie decyzje najczęściej robią największą różnicę.
