Rezystancja uziemienia decyduje o tym, czy prąd uszkodzeniowy, przepięciowy albo piorunowy ma bezpieczną drogę odpływu do gruntu. W praktyce nie chodzi więc o jedną „ładną” liczbę z protokołu, tylko o realną skuteczność ochrony, działanie zabezpieczeń i trwałość całego układu. Poniżej rozkładam ten temat na czynniki pierwsze: od definicji i pomiaru, przez interpretację wyniku, aż po to, jak poprawić uziom w instalacji elektrycznej i fotowoltaicznej.
Najważniejsze rzeczy, które trzeba wiedzieć o uziemieniu i jego pomiarze
- Opór uziomu zależy przede wszystkim od gruntu, długości i liczby elektrod, jakości połączeń oraz pory roku.
- W układzie TT nie wystarczy „niska liczba” sama w sobie, tylko musi być spełniony warunek bezpieczeństwa związany z RCD.
- Do pomiaru stosuje się różne metody: klasyczną 3p/4p, cęgi, a w ochronie odgromowej także pomiar udarowy.
- W instalacjach PV liczy się nie tylko sam uziom, ale też wyrównanie potencjałów, ciągłość połączeń i zachowanie całego systemu przy przepięciach.
- Najczęstsze błędy to pomiar bez odłączenia równoległych połączeń, zła geometria sond i wyciąganie wniosków z jednego odczytu.
Czym jest opór uziomu i od czego naprawdę zależy
Najprościej mówiąc, to parametr pokazujący, jak silny opór stawia uziomowi grunt, kiedy przez ten układ płynie prąd. W praktyce interesuje mnie nie tylko sam metalowy pręt czy taśma, ale cały tor przewodzenia: kontakt elektrody z ziemią, warstwy gleby wokół niej, połączenia zaciskowe i ewentualne równoległe drogi odpływu.
To dlatego dwa uziomy wyglądające identycznie na papierze mogą dawać zupełnie inne wyniki. Inaczej zachowuje się glina po deszczu, inaczej suchy piasek, a jeszcze inaczej grunt kamienisty albo przemrożony. Na rezultat wpływają też głębokość posadowienia, liczba elektrod, ich rozstaw i jakość wykonania połączeń. W praktyce często widzę, że największą różnicę robi nie średnica pręta, tylko głębokość i geometria całego układu.
Warto też odróżnić opór uziomu od rezystywności gruntu. Rezystywność opisuje samo podłoże, a opór uziomu mówi, jak zachowuje się konkretna instalacja już osadzona w tym podłożu. To właśnie dlatego pomiar trzeba interpretować w kontekście, a nie jak oderwaną od rzeczywistości liczbę.
Ten kontekst jest ważny, bo od niego zależy, czy układ ochronny zadziała szybko i przewidywalnie, a to prowadzi wprost do pytania o bezpieczeństwo całej instalacji.
Dlaczego ten parametr ma znaczenie dla bezpieczeństwa i fotowoltaiki
W układach elektrycznych uziemienie nie jest dodatkiem „na wszelki wypadek”. To część ochrony przeciwporażeniowej, drogi odprowadzania prądów zwarciowych i sposobu ograniczania napięć dotykowych. Gdy przewód fazowy zetknie się z metalową obudową, dobrze zaprojektowany układ ma skierować prąd tak, by zabezpieczenie zadziałało szybko, zanim obudowa stanie się niebezpieczna dla człowieka.
W sieci TT rola uziemienia jest szczególnie widoczna, bo prąd uszkodzeniowy wraca przez ziemię i jego wartość bywa ograniczona. Dlatego w takich instalacjach bardzo często stosuje się wyłączniki różnicowoprądowe, a sam wynik pomiaru musi być oceniany razem z ich prądem znamionowym. Tu nie wygrywa „najniższa liczba na ślepo”, tylko układ, który realnie spełnia warunek samoczynnego wyłączenia zasilania.
W fotowoltaice dochodzi jeszcze ochrona odgromowa, przepięciowa i wyrównanie potencjałów. Ramy paneli, konstrukcje wsporcze, metalowe obudowy falowników i ograniczniki przepięć muszą pracować jako spójny system. Jeśli uziemienie jest słabe albo chaotyczne, energia udaru szuka innych dróg i wtedy cierpią elektronika, izolacja oraz trwałość całej instalacji.
Na dachach i farmach PV widzę też częsty błąd myślowy: ktoś skupia się na jednym pomiarze uziomu, a pomija ciągłość połączeń i sposób współpracy z resztą ochrony. Tymczasem to dopiero razem daje sens, więc kolejny krok to dobór właściwej metody pomiaru.
Jak mierzy się uziemienie w praktyce
Ja zawsze zaczynam od pytania: co chcę sprawdzić i jaki to jest układ? Innego podejścia wymaga pojedynczy uziom przy domu, innego złożony system z wieloma połączeniami, a jeszcze innego instalacja odgromowa albo farma PV. Najczęściej stosuje się pomiar metodą techniczną, czyli z wykorzystaniem sond pomocniczych, ale w pewnych układach przydatne są też cęgi lub pomiar udarowy.
| Metoda | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| 3p | Typowy pomiar pojedynczego uziomu w dostępnym terenie | Jasny wynik, dobra powtarzalność | Wymaga miejsca na wbicie sond pomocniczych |
| 4p | Gdy mierzony jest bardzo niski opór | Ogranicza wpływ przewodów pomiarowych | Trochę bardziej pracochłonna niż 3p |
| Cęgowa | Wielokrotne uziemienia bez konieczności rozpinania złącz | Szybka i wygodna | Nie pokaże poprawnie pojedynczego, odizolowanego uziomu |
| Udarowa | Ochrona odgromowa i zachowanie przy prądach piorunowych | Pokazuje reakcję układu na szybki impuls | To nie jest ten sam obraz co przy pomiarze małym prądem |
Przy metodzie technicznej miernik wymusza prąd i wyznacza spadek napięcia na badanym uziomie. Jak podaje Sonel, napięcie pomiarowe w takich badaniach jest ograniczane do 50 V RMS, a przy małych wartościach oporu warto stosować układ czteroprzewodowy, żeby wyeliminować wpływ przewodów. To ważne zwłaszcza wtedy, gdy wynik ma poniżej 1 Ω i każdy dodatkowy opór z osprzętu zaczyna zniekształcać odczyt.

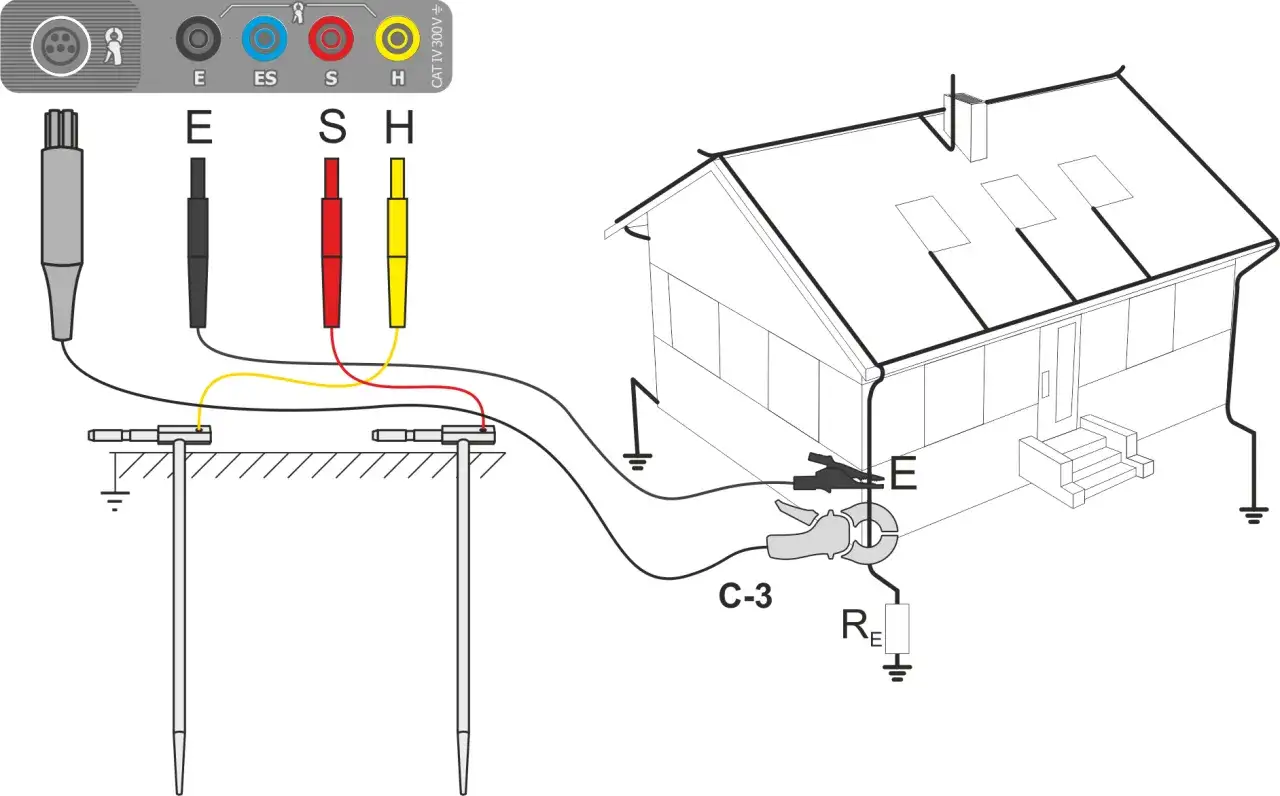

Przy metodzie cęgowej trzeba pamiętać o jednym: nie mierzy się wtedy „samego pręta”, tylko pętlę utworzoną przez cały układ połączonych uziemień. To świetne rozwiązanie do sieci z wieloma równoległymi połączeniami, ale błędne dla pojedynczego, odseparowanego uziomu. Z kolei pomiar udarowy ma sens tam, gdzie kluczowe jest zachowanie układu wobec szybkich i stromych prądów odgromowych.
W terenie zawsze sprawdzam też położenie sond pomocniczych. Jeśli przesunięcie elektrody napięciowej o kilka metrów zmienia wynik wyraźnie, nie ufam jednemu odczytowi. To najprostszy sposób, żeby wyłapać zły punkt pomiaru, zanim zacznie się niepotrzebna dyskusja o wymianie całego uziomu.
Skoro już wiemy, jak mierzyć, trzeba jeszcze umieć odczytać wynik bez wpadania w pułapkę jednej „uniwersalnej” wartości.
Jak interpretować wynik i kiedy jest naprawdę dobry
Największy błąd, jaki widzę, to szukanie jednej magicznej liczby dla wszystkich instalacji. Taki próg po prostu nie istnieje. W układzie TT liczy się warunek bezpieczeństwa, w ochronie odgromowej dąży się do możliwie niskiej wartości, a w fotowoltaice ważna jest jeszcze stabilność układu, ciągłość połączeń i zachowanie przy przepięciach.
| Sytuacja | Na co patrzę | Praktyczna interpretacja |
|---|---|---|
| TT z RCD 10 mA | Warunek RA × IΔn ≤ 50 V | Formalny limit dla RA to 5000 Ω, ale to nie jest docelowa wartość projektowa |
| TT z RCD 30 mA | To samo kryterium | Formalny limit to 1667 Ω, lecz w praktyce oczekuję znacznie lepszego i stabilnego wyniku |
| TT z RCD 100 mA | Bezpieczeństwo przy uszkodzeniu | Limit formalny to 500 Ω, ale trzeba patrzeć też na sezonowość i starzenie połączeń |
| Ochrona odgromowa | Odprowadzenie prądu udarowego | Dąży się do jak najniższej wartości, a 10 Ω bywa punktem odniesienia, nie magicznym prawem |
| Fotowoltaika | Wyrównanie potencjałów i współpraca z SPD | Liczy się cały system, nie tylko pojedynczy pomiar po jednej stronie dachu |
W praktyce najrozsądniej patrzę na wynik w trzech warstwach. Po pierwsze: czy spełnia wymagania ochronne danego układu. Po drugie: czy ma zapas względem sezonowych zmian gruntu. Po trzecie: czy jest spójny z resztą instalacji, czyli z połączeniami wyrównawczymi, ochroną przepięciową i sposobem prowadzenia przewodów.
Jeżeli wynik jest „na styk”, nie traktuję tego jako sukcesu. Wystarczy suchy okres, przemarzanie albo korozja zacisku i parametr przestaje wyglądać dobrze. Dlatego lepszy jest układ z zapasem niż instalacja, która spełnia warunek tylko na papierze. To prowadzi do kolejnego, bardzo praktycznego pytania: co najczęściej fałszuje pomiar?
Co najczęściej psuje wynik pomiaru
W pomiarach uziemień najwięcej problemów robi nie sam grunt, tylko błędy organizacyjne. Często spotykam sytuację, w której ktoś mierzy układ połączony z innymi uziomami, a potem dziwi się, że wynik jest za niski albo za wysoki. Jeśli prąd płynie także inną drogą, wynik przestaje opisywać to, co miało być zmierzone.
- Nieodłączone równoległe uziomy - wtedy miernik pokazuje wypadkową całego układu, a nie jednego elementu.
- Zła odległość sond pomocniczych - za blisko badanej elektrody wynik bywa zaniżony lub niestabilny.
- Pomiar w nieadekwatnych warunkach gruntowych - suchy, przemrożony albo bardzo kamienisty grunt daje wynik gorszy niż ten sam układ po deszczu.
- Korozja i luzy na połączeniach - czasem problem nie leży w uziomie, tylko w złączce, którą trzeba poprawić.
- Zły dobór metody - cęgi na pojedynczym uziomie albo pomiar klasyczny w miejscu bez przestrzeni na sondy to proszenie się o błąd.
- Jednorazowy odczyt bez potwierdzenia - ja zawsze wolę dwa lub trzy pomiary kontrolne niż jedno „pewne” wskazanie.
Jeżeli wynik odbiega od oczekiwań, najpierw sprawdzam geometrię pomiaru, ciągłość połączeń i stan zacisków. Dopiero później rozważam zmianę samego uziomu. To oszczędza pieniądze i zwykle szybciej prowadzi do prawdziwej przyczyny.
Gdy już wiem, że układ jest zmierzony poprawnie, przechodzę do tego, jak realnie poprawić parametry bez przepłacania za rozwiązania, które mają mało sensu.
Jak obniżyć opór uziomu bez przepłacania

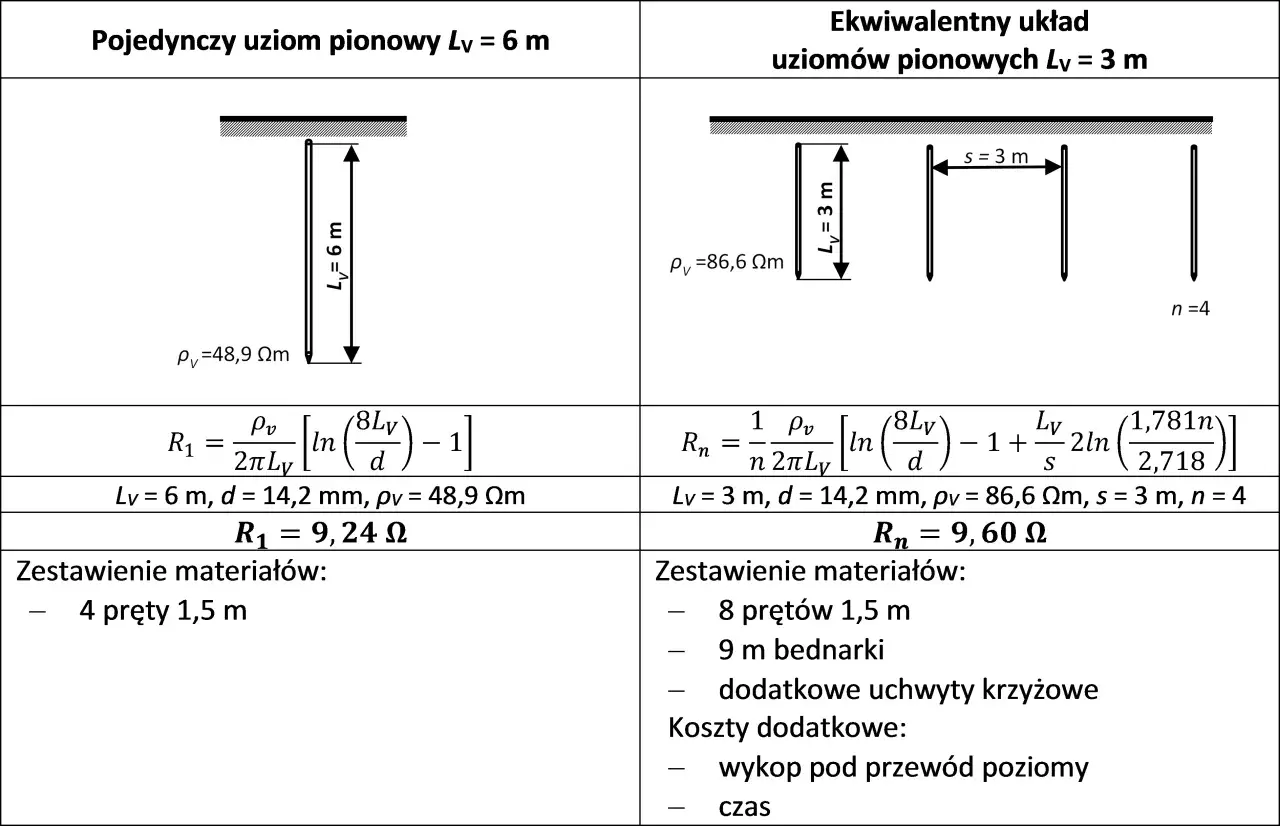

Najskuteczniejsza zasada jest zaskakująco mało efektowna: zwiększaj kontakt z gruntem, a nie samą średnicę elementu. Z danych producentów i z praktyki wynika, że pogłębianie elektrody zwykle daje dużo lepszy efekt niż samo jej pogrubianie. Podwojenie długości może obniżyć opór nawet o około 40%, podczas gdy sam wzrost średnicy daje tylko niewielką poprawę, rzędu 10%.
- Schodzę głębiej, najlepiej poniżej strefy przemarzania.
- Dodaję kolejne elektrody i rozstawiam je tak, by ich strefy oddziaływania nie nakładały się zbyt mocno.
- Łączę je w układ otokowy, siatkowy albo fundamentowy, jeśli warunki budynku na to pozwalają.
- Dbam o czyste, pewne połączenia i ochronę przed korozją.
- W trudnym gruncie stosuję rozwiązania poprawiające kontakt z podłożem, ale tylko takie, które są trwałe i zgodne z projektem.
W skalistym albo bardzo suchym gruncie czasem nie da się osiągnąć idealnego wyniku samym wbijaniem prętów. Wtedy lepiej myśleć o rozbudowie układu, lokalizacji uziomu albo zastosowaniu materiałów poprawiających kontakt z gruntem, niż liczyć na cud po zwiększeniu średnicy pojedynczej elektrody. Nie sięgam za to po „szybkie” chemiczne sztuczki, bo krótkoterminowo mogą wyglądać dobrze, ale długoterminowo bywają korozyjne i nieprzewidywalne.
W instalacjach PV i w budynkach z ochroną odgromową najbardziej opłaca się inwestować w geometrię układu, trwałość połączeń i kontrolę całego systemu. To właśnie sprawdzam na koniec przed odbiorem albo po modernizacji.
Co sprawdzam przed odbiorem i po modernizacji
Dobry protokół nie kończy się na jednej wartości. Patrzę jeszcze na to, czy wynik opisuje konkretny punkt pomiarowy, jaką metodą był wykonany, w jakich warunkach i czy da się go porównać z kolejnym badaniem. Bez tego nie wiadomo, czy zmiana po roku oznacza realne pogorszenie, czy tylko inne warunki gruntu.
- Sprawdzam ciągłość połączeń wyrównawczych, zwłaszcza w instalacjach PV i przy elementach metalowych na dachu.
- Weryfikuję, czy nie ma niepotrzebnych równoległych połączeń zafałszowujących wynik.
- Porównuję wynik z warunkami ochrony danego układu, a nie z przypadkową liczbą zasłyszaną od wykonawcy.
- Jeśli obiekt jest narażony na zmiany sezonowe, planuję kontrolę w innym okresie roku, bo suchy lipiec i wilgotny październik nie mówią tego samego.
- W systemach odgromowych i PV patrzę też na stan ograniczników przepięć, zacisków i miejsc, w których mogą pojawiać się korozja lub luzowanie połączeń.
Przy odbiorze instalacji najbardziej cenię dokumentację, która pokazuje nie tylko wynik, ale też warunki jego uzyskania. To właśnie ona pozwala później sensownie porównać kolejne pomiary i uniknąć przypadkowych decyzji o kosztownej modernizacji. Jeśli więc mam zostawić jedną praktyczną myśl, to tę: dobry uziom nie jest dziełem jednej liczby, tylko dobrze zaprojektowanego i regularnie sprawdzanego układu.
W praktyce najpierw pilnuję geometrii uziomu, połączeń i metody pomiaru, a dopiero potem myślę o wymianie elementów. To zwykle daje szybszą i tańszą poprawę niż szukanie prostego triku, który ma rozwiązać cały problem jednym ruchem.
