Pojemność elektryczna opisuje, ile ładunku może zgromadzić element przy danym napięciu, a jej podstawową jednostką w SI jest farad. W praktyce ważniejsze od samej definicji są zależności między napięciem, prądem i czasem reakcji układu, bo to one decydują o zachowaniu kondensatora w elektronice, zasilaniu i instalacjach związanych z energią. Poniżej rozkładam temat na proste przykłady, typowe skale i rzeczy, na które naprawdę patrzę przy doborze elementów.
Jednostka, która decyduje o tym, jak zachowuje się kondensator
- 1 F = 1 C/V, czyli pojemność mówi, ile ładunku przypada na 1 V napięcia.
- Im większa pojemność, tym wolniej napięcie zmienia się przy tym samym prądzie.
- W praktyce najczęściej pracuje się z wartościami oznaczanymi jako pF, nF, µF i mF.
- Sama liczba w F nie wystarcza do oceny elementu. Liczą się też napięcie znamionowe, ESR i temperatura.
- W układach energetycznych i PV pojemność służy przede wszystkim do filtracji, stabilizacji i tłumienia tętnień.
Co naprawdę opisuje pojemność elektryczna
Ja patrzę na nią jak na miarę „łatwości magazynowania ładunku” w polu elektrycznym. Jeśli dwa elementy mają to samo napięcie, ten o większej pojemności zgromadzi większy ładunek, bo spełnia zależność C = Q/V, gdzie Q to ładunek w kulombach, a V to napięcie w woltach.
To prosty zapis, ale bardzo użyteczny. Gdy pojemność rośnie, nie oznacza to automatycznie większej „mocy” ani większej „energii” w sensie akumulatorowym. Oznacza przede wszystkim, że układ może przyjąć lub oddać więcej ładunku przy tej samej różnicy potencjałów, a to już przekłada się na zachowanie całego obwodu.
W elektronice praktycznej taki element działa trochę jak bufor: przyjmuje impuls, oddaje go później i wygładza skoki. To prowadzi prosto do pytania, jak pojemność wpływa na sam prąd, bo właśnie tam różnica między teorią a praktyką staje się najbardziej widoczna.
Jak pojemność wpływa na prąd i zmianę napięcia
W idealnym kondensatorze prąd nie „płynie przez niego” w stałym sensie, tylko pojawia się wtedy, gdy zmienia się napięcie na jego okładkach. Najkrócej zapisuje to zależność i = C · dv/dt. Ja tłumaczę to tak: im szybciej chcesz zmienić napięcie, tym większy prąd musi popłynąć, a im większa pojemność, tym wolniej napięcie się zmienia przy tym samym prądzie.
Praktyczny przykład jest prosty. Jeśli przez element o pojemności 1000 µF popłynie prąd 1 A, napięcie zmieni się o około 1 V w czasie 1 ms. To świetnie pokazuje, dlaczego w zasilaczach i przekształtnikach tak bardzo liczy się wygładzanie tętnień: kondensator nie tworzy energii z niczego, ale potrafi spowolnić zmiany napięcia na tyle, by reszta układu pracowała stabilnie.
W realnym układzie trzeba jeszcze pamiętać o upływie i stratach. Idealny model jest dobry do obliczeń, ale rzeczywisty element ma swoje ograniczenia, więc w kolejnej części pokazuję, jak czytać same wartości bez wpadania w najczęstsze skróty myślowe.
Jak czytać wartości i prefiksy w praktyce
Na obudowie albo w karcie katalogowej prawie nigdy nie widzę tylko „1 F” albo „0,1 F”. Zdecydowanie częściej pojawiają się prefiksy, które zmieniają wielkość o kilka rzędów. I właśnie tu wiele osób myli sam zapis z realnym zastosowaniem elementu.
| Oznaczenie | Znaczenie liczbowo | Typowe zastosowanie |
|---|---|---|
| pF | 10-12 F | Układy wysokiej częstotliwości, precyzyjne korekty, małe pojemności pasożytnicze |
| nF | 10-9 F | Odsprzęganie zasilania, filtry, układy sygnałowe |
| µF | 10-6 F | Zasilacze, opóźnienia czasowe, wygładzanie napięcia |
| mF | 10-3 F | Buforowanie energii, podtrzymanie pracy, większe układy filtrujące |
| F | 1 F | Superkondensatory, krótkotrwały magazyn ładunku, stabilizacja przy dużych prądach |

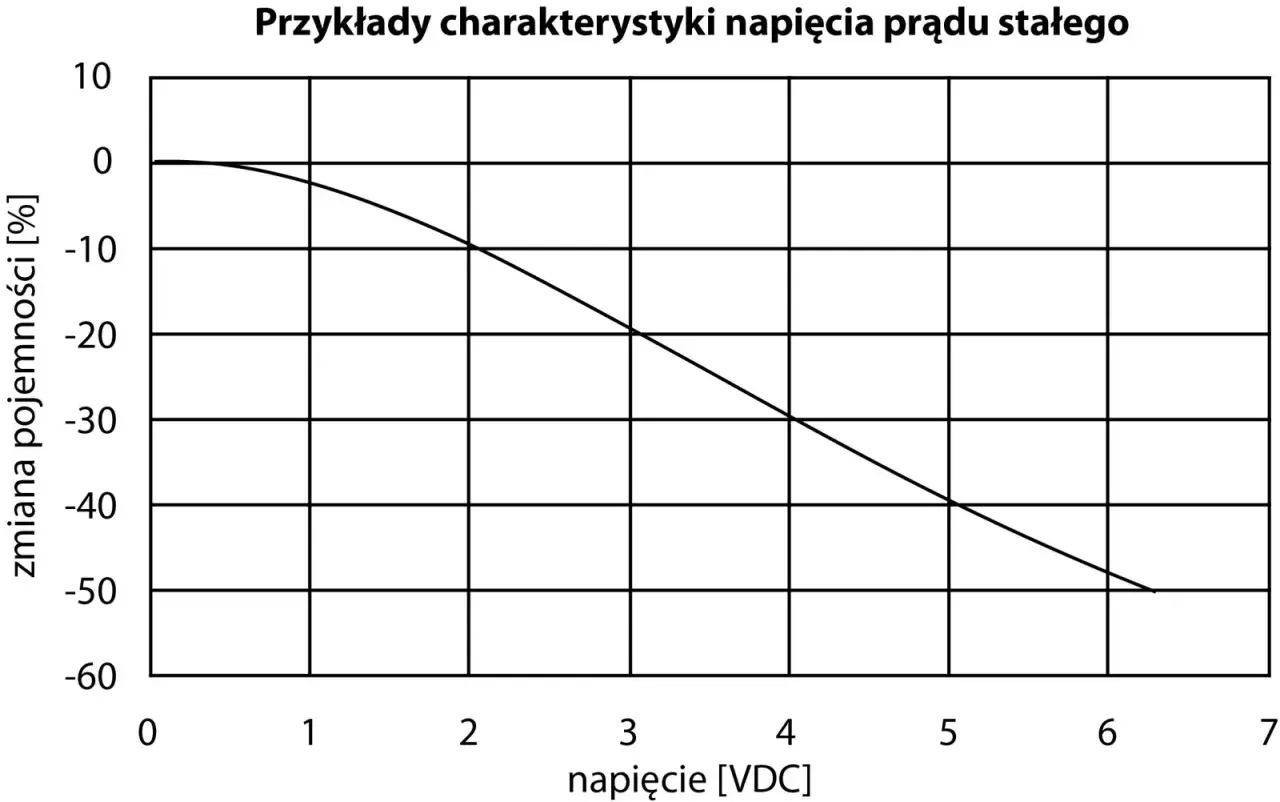

W praktyce najważniejsza jest skala, nie sam zapis. 1 F to już bardzo duża pojemność, dlatego w zwykłej elektronice częściej operuje się wartościami o wiele mniejszymi. Ja zawsze sprawdzam też napięcie znamionowe, bo ta sama pojemność przy innym napięciu może zachowywać się zupełnie inaczej.
Jeżeli chcesz szybko ocenić wartość, patrz na trzy rzeczy naraz: wielkość pojemności, dopuszczalne napięcie i technologię wykonania. Sama liczba nigdy nie daje pełnego obrazu. To naturalnie prowadzi do porównania z akumulatorem, bo właśnie tam najłatwiej o błędne oczekiwania.
Kondensator, akumulator i superkondensator nie robią tego samego
To jedna z najczęstszych pomyłek. Kondensator magazynuje ładunek w polu elektrycznym, akumulator przechowuje energię chemicznie, a superkondensator zajmuje pozycję pośrodku: ma bardzo dużą pojemność i potrafi szybko oddać duży prąd, ale zwykle nie zastąpi baterii, jeśli celem jest długie zasilanie urządzenia.
| Cecha | Kondensator | Akumulator | Superkondensator |
|---|---|---|---|
| Najlepszy w | Filtracji i bardzo szybkiej reakcji | Długim zasilaniu urządzeń | Krótkim impulsie mocy i buforowaniu |
| Jednostka opisu | F | Ah, Wh | F |
| Ładowanie i rozładowanie | Bardzo szybkie | Wolniejsze | Bardzo szybkie |
| Energia względem objętości | Niska | Wysoka | Pośrednia |
| Typowe ograniczenie | Niskie napięcie pojedynczego elementu lub mała energia | Ograniczona liczba cykli i czas ładowania | Niskie napięcie celi i większy upływ |
Jest jeszcze ważna rzecz: energia w kondensatorze rośnie z kwadratem napięcia, czyli W = 1/2 · C · V². To oznacza, że napięcie bywa równie ważne jak sama pojemność. Dla przykładu 10 F przy 2,7 V daje około 36 J, a 1 F przy 5,5 V około 15 J. Sama liczba faradów nie mówi więc wszystkiego.
Właśnie z tego powodu superkondensatory są przydatne jako szybki bufor, ale nie jako pełny zamiennik baterii. W energetyce i fotowoltaice takie rozróżnienie ma duże znaczenie, więc przechodzę teraz do zastosowań, w których pojemność faktycznie robi różnicę.
Gdzie ta wielkość naprawdę ma znaczenie w elektronice i fotowoltaice
W układach zasilania pojemność jest przede wszystkim narzędziem do stabilizacji. W falownikach PV, przetwornicach DC-DC i sterownikach ładowania kondensatory wygładzają tętnienia, tłumią krótkie skoki i odciążają źródło w chwilach nagłego poboru prądu. Bez tego wiele układów pracowałoby mniej stabilnie, głośniej i krócej.
Ja zwracam uwagę na trzy praktyczne role. Po pierwsze, odsprzęganie, czyli lokalne tłumienie zakłóceń przy układach scalonych. Po drugie, filtrację napięcia na szynie DC, gdzie pojemność zmniejsza wahania po prostowaniu lub przetwarzaniu energii. Po trzecie, krótkie podtrzymanie zasilania, gdy elektronika ma przetrwać spadek napięcia lub impuls obciążenia.
- Falowniki PV - pojemność ogranicza tętnienia i stabilizuje pracę przekształtnika.
- Sterowniki ładowania - pomaga utrzymać bardziej przewidywalne warunki pracy układu.
- Układy pomiarowe - redukuje zakłócenia, które mogłyby zafałszować odczyt.
- Podtrzymanie zasilania - daje kilka sekund lub ułamki sekund na bezpieczne domknięcie procesu.
W praktyce nie chodzi o to, żeby pojemność była jak największa. Zbyt duża wartość może wydłużyć rozruch, zwiększyć prąd udarowy i obciążyć elementy mocy bardziej, niż zakłada projekt. Dlatego w systemach związanych z energią dobór zawsze robi się razem z napięciem, prądem, temperaturą i czasem pracy, a nie na podstawie samej liczby w katalogu.
Po takim przeglądzie zostaje jeszcze najważniejsza część praktyczna: czego nie wolno pomylić, jeśli nie chce się przepłacić albo zepsuć działania układu.
Najczęstsze błędy przy ocenie pojemności
Najbardziej kosztowny błąd, jaki widuję, to patrzenie wyłącznie na wartość w F. W praktyce równie ważne są: napięcie znamionowe, ESR, tolerancja, temperatura pracy i częstotliwość sygnału. ESR, czyli równoważna rezystancja szeregowa, mówi o stratach wewnętrznych; im wyższa, tym większe grzanie i gorsza praca przy dużych prądach tętnień.
Drugi błąd to mylenie pojemności z „ilością energii jak w akumulatorze”. Kondensator potrafi oddać duży prąd bardzo szybko, ale zwykle nie przechowuje energii na długo. Trzeci problem pojawia się przy napięciu roboczym: element o świetnej pojemności może okazać się bezużyteczny, jeśli jego dopuszczalne napięcie jest zbyt niskie dla danego obwodu.
- Nie oceniaj elementu tylko po wartości F.
- Sprawdź napięcie znamionowe z zapasem do realnych warunków pracy.
- Przy dużych prądach zwracaj uwagę na ESR i nagrzewanie.
- W układach szybkich uwzględnij wpływ częstotliwości i pasożytniczych indukcyjności.
- Nie zakładaj, że większa pojemność zawsze poprawi stabilność. Czasem pogorszy start lub zwiększy obciążenie źródła.
Jeśli mam wskazać jedną zasadę, którą stosuję najczęściej, to brzmi ona prosto: pojemność dobiera się do zadania, a nie do imponującej liczby na obudowie. To domyka temat i prowadzi do praktycznego zapamiętania najważniejszych wniosków.
Co z tej jednostki naprawdę warto zapamiętać przy pracy z obwodami
Najkrócej: pojemność mówi, jak dużo ładunku układ może zgromadzić przy danym napięciu, a w praktyce jak mocno wpłynie na dynamikę prądu i napięcia. Dla mnie najcenniejsza jest nie sama definicja, ale to, że pozwala przewidzieć zachowanie obwodu jeszcze przed uruchomieniem.
Jeśli pracujesz z elektroniką zasilaną z sieci, z fotowoltaiką albo z prostymi układami automatyki, patrz na trzy rzeczy jednocześnie: wartość, napięcie i straty. Dopiero taki zestaw daje realistyczny obraz tego, czy element faktycznie spełni swoje zadanie.
W praktyce to właśnie różnica między teorią a dobrą inżynierią: nie chodzi o to, by znać symbol, ale by umieć ocenić, co on zrobi z prądem, napięciem i stabilnością całego układu.
