W układach prądu stałego i w elektrochemii jedna nazwa potrafi mylić bardziej niż sam schemat. Anoda bywa kojarzona z plusem, ale w rzeczywistości jej rola zależy od tego, czy mówimy o ogniwie, elektrolizerze, akumulatorze czy diodzie. W tym tekście wyjaśniam, czym jest elektroda dodatnia, kiedy rzeczywiście nią jest, co dzieje się na anodzie i jak nie pomylić znaku z kierunkiem przepływu prądu.
Najkrótsza odpowiedź, która porządkuje cały temat
- Anoda to przede wszystkim miejsce utleniania, a nie stały „plus”.
- W ogniwie galwanicznym podczas rozładowania anoda jest ujemna, a w elektrolizerze zwykle dodatnia.
- W akumulatorze trzeba zawsze sprawdzić, czy mowa o ładowaniu, czy rozładowaniu.
- W diodzie anoda przewodzi po przyłożeniu napięcia dodatniego względem katody.
- Prąd umowny i ruch elektronów to dwa różne opisy tego samego zjawiska.
Czym jest anoda i dlaczego sam znak nie wystarcza
Najprościej: anoda to elektroda, na której zachodzi utlenianie, czyli oddawanie elektronów. To nie zawsze jest jednak to samo co biegun dodatni, bo w elektrochemii znak zależy od tego, czy układ sam wytwarza prąd, czy jest zasilany z zewnątrz. Ja właśnie od tego zaczynam wyjaśnienie, bo bez tego łatwo pomylić definicję z opisem jednego konkretnego urządzenia.
W praktyce liczy się więc nie tylko symbol na schemacie, ale też rola elektrody w całym procesie. Jeśli patrzymy na obwód elektryczny, anoda jest miejscem, przez które w danym układzie wpływają lub z którego wypływają elektrony. Jeśli patrzymy na reakcję chemiczną, ważniejsze staje się to, co dzieje się na jej powierzchni, a nie sam kolor przewodu czy znak przy zacisku. Żeby to uporządkować, trzeba odróżnić definicję od znaku, a to prowadzi wprost do kwestii prądu i polaryzacji.
Co decyduje o tym, czy anoda jest dodatnia
W praktyce rozstrzyga to jedno pytanie: kto wymusza przepływ energii? Jeśli układ oddaje energię do obwodu, jak klasyczne ogniwo galwaniczne, anoda bywa biegunem ujemnym, bo z niej wypływają elektrony. Jeśli z kolei zewnętrzne źródło wymusza reakcję, jak w elektrolizerze albo podczas ładowania akumulatora, ta sama nazwa może wskazywać elektrodę podłączoną do plusa. To nie jest sprzeczność, tylko efekt tego, że słowo „anoda” opisuje miejsce utleniania, a nie stały znak na przewodzie.
Prąd umowny i elektrony
W schematach technicznych prąd umowny płynie od plusa do minusa, chociaż elektrony w metalach poruszają się odwrotnie. Dlatego w rozmowie o anodzie trzeba od razu ustalić, czy patrzymy na zapis schematowy, czy na rzeczywisty ruch nośników. Bez tego nawet poprawny rysunek może zostać źle odczytany.
Przeczytaj również: Ile kosztuje prąd dla firm? Sprawdź, jak obniżyć rachunki
Jony w elektrolicie
W elektrolicie sytuacja wygląda inaczej niż w przewodniku metalicznym: kationy wędrują do katody, a aniony do anody. Na granicy elektroda-elektrolit zachodzą reakcje chemiczne, więc znak elektrody i to, co się na niej dzieje, trzeba czytać razem, nie osobno. Kiedy ta różnica jest jasna, można już przejść do konkretnych układów, bo tam znaczenie anody widać najlepiej.

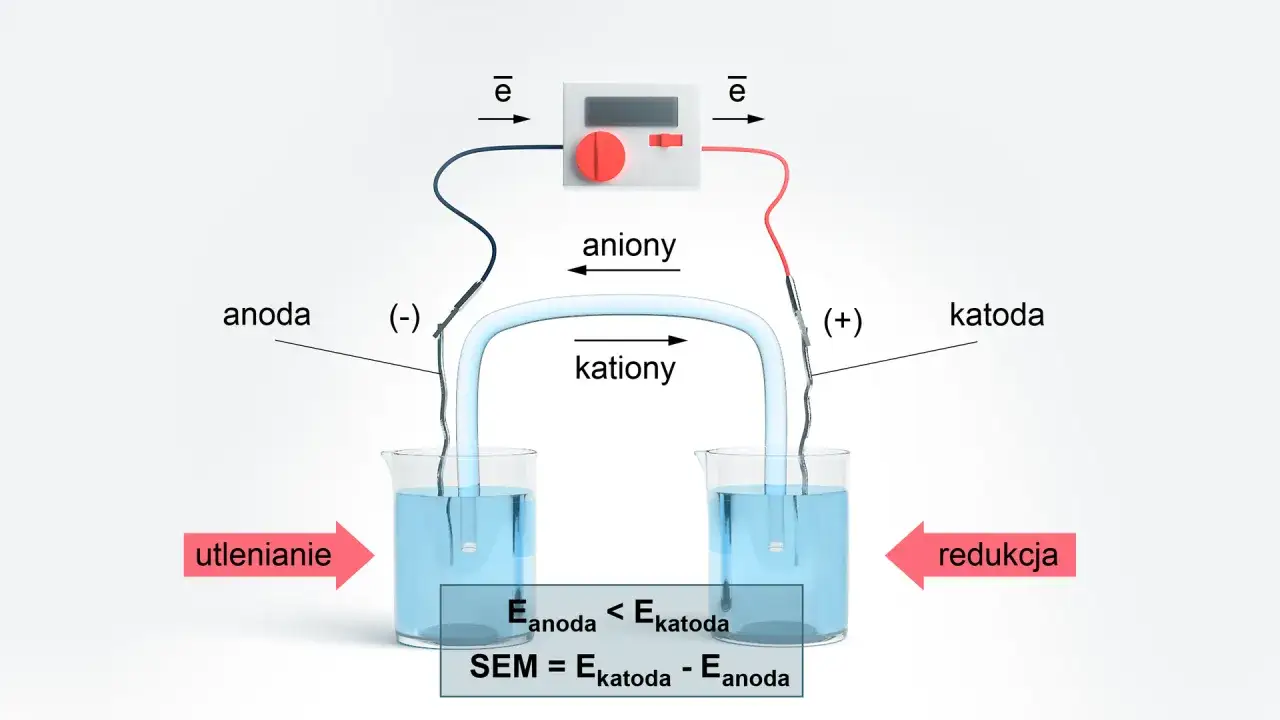

Jak anoda zachowuje się w ogniwach, akumulatorach i elektrolizie
Najwięcej nieporozumień bierze się z tego, że jedna nazwa pracuje inaczej w różnych układach. Najczytelniej pokazuje to porównanie, które sam stosuję, gdy wyjaśniam temat bez zbędnej teorii:
| Układ | Czy anoda jest dodatnia | Co dzieje się na anodzie | Co zapamiętać |
|---|---|---|---|
| Ogniwo galwaniczne podczas rozładowania | Nie, zwykle jest ujemna | Utlenianie i oddawanie elektronów | Układ sam oddaje energię do obwodu |
| Akumulator podczas rozładowania | Nie, zachowuje się jak w ogniwie | Reakcja chemiczna dostarcza prąd do odbiornika | Tryb pracy decyduje o znaku |
| Akumulator podczas ładowania | Tak, względem zasilacza | Reakcja jest wymuszona z zewnątrz | Rola elektrod może się odwracać |
| Elektrolizer | Tak | Utlenianie i wydzielanie produktów reakcji | Źródło prądu narzuca kierunek procesu |
Właśnie akumulator jest tu największą pułapką pojęciową: to, co było anodą przy rozładowaniu, nie musi nią być przy ładowaniu. Dlatego w praktyce zawsze sprawdzam tryb pracy, a dopiero potem przypisuję znak do elektrody.
Dobrym przykładem jest też dioda półprzewodnikowa. W jej przypadku anoda jest końcówką, do której przykładamy napięcie dodatnie względem katody, aby uzyskać przewodzenie. W krzemie przewodzenie zaczyna się zwykle przy około 0,6-0,7 V w kierunku przewodzenia, więc już niewielka zmiana polaryzacji decyduje, czy układ przewodzi, czy blokuje przepływ prądu. Dopiero po takim porównaniu widać, jak bardzo mylące bywa patrzenie tylko na samą nazwę, dlatego następny krok to kierunek prądu i ruch nośników.
Jak czytać kierunek prądu, żeby nie pomylić anody z katodą
Wiele błędów wynika nie z chemii, tylko z mieszania dwóch opisów tego samego zjawiska. Jednym językiem opisuję ruch elektronów, a innym kierunek prądu umownego. To wygląda podobnie na schemacie, ale prowadzi do innych wniosków, jeśli ktoś nie odróżni nośników ładunku.
| Co opisuję | Kierunek | Co to daje w praktyce |
|---|---|---|
| Prąd umowny | Od plusa do minusa | Tak czyta się większość schematów i dokumentacji |
| Elektrony | Od minusa do plusa | Tak poruszają się rzeczywiste nośniki w metalach |
| Kationy | Do katody | W elektrolicie dodatnie jony wędrują w stronę redukcji |
| Aniony | Do anody | Na anodzie często zachodzi utlenianie |
Ja trzymam prostą regułę: jeśli źródło ma wymuszać reakcję, patrzę na plus i minus zasilacza; jeśli układ sam pracuje jako źródło, patrzę na to, czy oddaje energię. Taki sposób myślenia dobrze działa zarówno przy schematach, jak i przy realnych elementach elektronicznych. Gdy już to rozdzielisz, rozpoznawanie anody w praktyce staje się dużo prostsze.
Jak rozpoznać anodę w praktyce bez zgadywania
Gdy mam przed sobą schemat albo urządzenie, idę zawsze tą samą krótką ścieżką:
- Ustalam, czy to ogniwo, odbiornik, dioda, akumulator czy układ elektrolityczny.
- Sprawdzam, czy element pracuje jako źródło energii, czy jest zasilany z zewnątrz.
- Pamiętam, że anoda to miejsce utleniania, a nie stały „plus”.
- W przypadku diody patrzę na symbol: kreska oznacza katodę, drugi koniec to anoda.
- Przy akumulatorze zawsze sprawdzam, czy mowa o ładowaniu, czy o rozładowaniu.
To działa szybciej niż zapamiętywanie pojedynczych definicji na pamięć. Dzięki temu od razu widzę, czy dany zacisk ma przyjąć elektrony, oddać je, czy tylko sterować przepływem w jedną stronę. W systemach DC i PV ta prosta kontrola ma już bardzo konkretne skutki, więc przechodzę do tego, co naprawdę liczy się na instalacji.
Co ta wiedza daje w instalacjach prądu stałego i fotowoltaice
W fotowoltaice, magazynach energii i prostych układach DC nie chodzi o akademicką definicję, tylko o poprawne podłączenie i bezpieczną pracę. Odwrócona polaryzacja może zatrzymać ładowanie, wymusić pracę zabezpieczenia albo uszkodzić element, który nie był projektowany do pracy w przeciwnym kierunku. Dlatego przy panelach, regulatorach, akumulatorach i diodach zawsze sprawdzam nie tylko znak na zacisku, ale też to, czy mówimy o źródle, odbiorniku czy układzie elektrochemicznym.
- W regulatorze ładowania najpierw weryfikuję bieguny, potem dopiero parametry.
- W magazynie energii rozróżniam stan ładowania i rozładowania, bo rola elektrod może się zmieniać.
- W panelach słonecznych sprawdzam diody bypass i blokujące, bo ich kierunek decyduje o ochronie przed cofaniem się prądu.
- W układach DC unikam skrótu myślowego „anoda równa się plus”, bo działa tylko w części przypadków.
Jeśli zapamiętasz jedną rzecz, niech będzie to ta: o anodzie decyduje reakcja i tryb pracy układu, a dopiero potem znak na przewodzie. W praktyce ta jedna zasada oszczędza najwięcej pomyłek przy prądzie stałym, bateriach i instalacjach PV.
