Prąd przemienny jest podstawą działania sieci energetycznej, domowych gniazdek, falowników i większości instalacji fotowoltaicznych. Jeśli chcesz rozumieć, skąd bierze się 230 V, dlaczego 50 Hz ma znaczenie i kiedy AC wygrywa z prądem stałym, ten tekst zbiera to w jednym miejscu. Pokażę też, jak te parametry przekładają się na wybór urządzeń, ładowarki do auta i elementów instalacji w domu.
Najważniejsze fakty o prądzie przemiennym
- Prąd przemienny zmienia kierunek przepływu okresowo, a w Polsce standard sieciowy to 230 V i 50 Hz.
- Wartość, którą widzisz na urządzeniu, to zwykle napięcie skuteczne, a nie szczytowe.
- AC jest wygodny w przesyle energii i łatwy do podnoszenia lub obniżania transformatorami.
- Panele fotowoltaiczne produkują DC, więc po drodze prawie zawsze potrzebny jest falownik.
- Większość elektroniki i baterii i tak pracuje na DC, dlatego w praktyce AC często jest tylko etapem pośrednim.
Jak zachowuje się prąd przemienny
Najprościej mówiąc, prąd przemienny to taki, którego kierunek i wartość zmieniają się w czasie. W sieci domowej nie płynie on stale w jedną stronę, tylko okresowo „odwraca się” zgodnie z przebiegiem napięcia. W praktyce najczęściej mówimy o przebiegu sinusoidalnym, bo to właśnie taki kształt ma standardowy prąd w systemie elektroenergetycznym.
Dla użytkownika ważne jest jednak nie tylko to, że kierunek się zmienia. Liczy się też częstotliwość, czyli liczba pełnych cykli na sekundę, oraz to, że urządzenia elektryczne nie reagują na samą chwilową wartość napięcia, tylko na energię dostarczaną w czasie. Dlatego prąd przemienny może zasilać żarówkę, silnik, ładowarkę czy falownik mimo tego, że jego chwilowa wartość nie jest stała.
W Polsce standard sieci to 50 Hz, co oznacza 50 pełnych cykli na sekundę. Gdy spojrzysz na wykres, zobaczysz falę, która przechodzi przez wartość dodatnią, zero i ujemną. To nie jest wada ani strata energii, tylko naturalna cecha tego typu zasilania. Żeby dobrze korzystać z AC, trzeba więc rozumieć nie samą „falę”, ale to, co ona oznacza dla napięcia, mocy i bezpieczeństwa. I właśnie do tego przechodzę w następnej części.
Jakie parametry decydują o jego pracy
W codziennym użyciu najczęściej spotykasz kilka parametrów, które na pierwszy rzut oka wyglądają technicznie, ale w praktyce tłumaczą większość różnic między urządzeniami i instalacjami.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Częstotliwość | Liczba pełnych cykli na sekundę, np. 50 Hz | Wpływa na pracę silników, zasilaczy i synchronizację z siecią |
| Napięcie skuteczne | Wartość porównywalna energetycznie z prądem stałym | To na nią projektuje się większość urządzeń domowych, np. 230 V |
| Napięcie szczytowe | Najwyższa chwilowa wartość sinusoidy | Ma znaczenie przy izolacji, zabezpieczeniach i doborze elektroniki |
| Faza | Położenie przebiegu w czasie względem innego przebiegu | Istotna w silnikach, sieciach trójfazowych i przy obciążeniach indukcyjnych |
| Liczba faz | Układ jednofazowy albo trójfazowy | Decyduje o tym, jaką moc można wygodnie zasilać |
W polskich warunkach standardowe napięcie sieciowe to 230 V wartości skutecznej, a maksymalna wartość chwilowa w przebiegu sinusoidalnym wynosi około 325 V. To dlatego „230 V” nie jest tym samym, co maksymalny pik na osi wykresu. Ten szczegół bywa pomijany, a właśnie on pomaga zrozumieć, czemu urządzenia mają określone wymagania izolacyjne i dlaczego niektóre elementy instalacji muszą być dobrane ostrożniej.
Warto też pamiętać o współczynniku mocy i przesunięciu fazowym. Jeśli w obwodzie pracują silniki, transformatory albo część elektroniki, napięcie i prąd nie zawsze osiągają maksimum dokładnie w tym samym momencie. W zwykłym domu nie trzeba robić z tego teorii dla samej teorii, ale przy większych odbiornikach, pompach ciepła czy instalacjach PV to już realny parametr, a nie drobiazg. I właśnie dlatego AC tak mocno łączy się z energetyką sieciową oraz fotowoltaiką.
Dlaczego sieć, falownik i fotowoltaika opierają się na AC
Sieć elektroenergetyczna od lat korzysta z prądu przemiennego, bo łatwo zmienia się jego napięcie za pomocą transformatorów. To ma ogromne znaczenie przy przesyle energii na duże odległości: prąd można podnieść do wysokiego napięcia, zmniejszyć natężenie i ograniczyć straty. Dla odbiorcy końcowego najważniejsze jest to, że energia dociera do domu w formie, którą da się bezpiecznie obniżyć do poziomu użytecznego w gniazdkach.

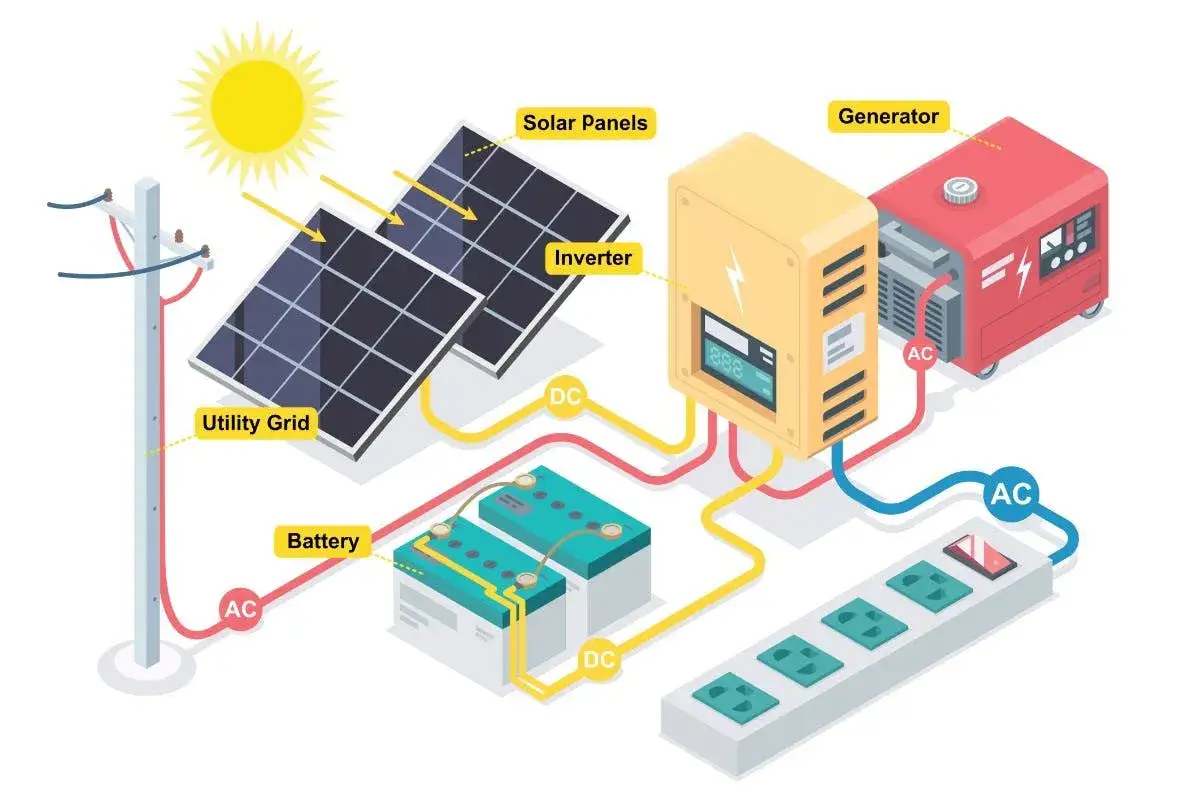

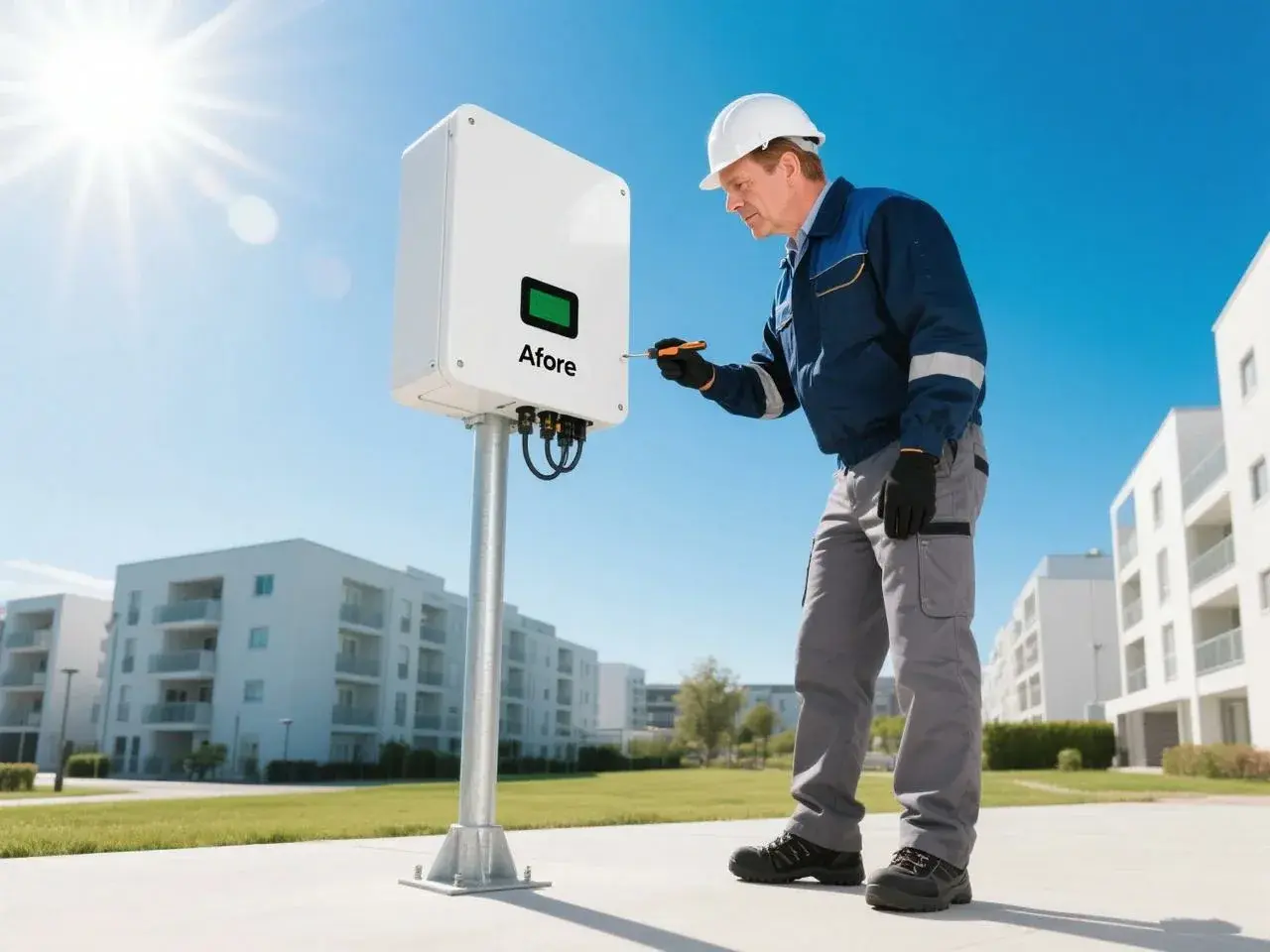

W fotowoltaice sytuacja wygląda odwrotnie. Moduły PV produkują prąd stały, więc między panelami a siecią potrzebny jest falownik, czyli urządzenie zamieniające DC na AC. To właśnie falownik dopasowuje energię z paneli do parametrów sieci i dzięki temu prąd z instalacji może zasilać domowe odbiorniki albo trafiać do sieci elektroenergetycznej. Co ważne, po stronie paneli nadal może występować DC, nawet jeśli po stronie budynku masz już standardowe AC.
To rozróżnienie ma znaczenie nie tylko projektowe, ale też praktyczne. Jeśli ktoś myśli o magazynie energii, ładowarce do auta albo rozbudowie instalacji PV, musi wiedzieć, po której stronie układu działa dane urządzenie: po stronie DC, po stronie AC czy na styku obu światów. Właśnie ten styk najczęściej decyduje o sprawności, kompatybilności i kosztach całego systemu.
Prąd przemienny a stały w codziennym użyciu
Największy błąd, który widzę u początkujących, polega na traktowaniu AC i DC jak dwóch konkurencyjnych „trybów zasilania”, z których jeden jest lepszy od drugiego. W praktyce oba są potrzebne, tylko w innych miejscach. Prąd przemienny dominuje w przesyle i w instalacjach budynkowych, a prąd stały rządzi w bateriach, elektronice i po stronie paneli fotowoltaicznych.
| Cecha | AC | DC |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jeden kierunek |
| Typowe źródło | Sieć energetyczna, alternator, falownik | Bateria, akumulator, panel PV |
| Zastosowanie | Domy, biura, przesył energii, duże instalacje | Elektronika, magazyny energii, ładowanie akumulatorów |
| Łatwość zmiany napięcia | Bardzo dobra dzięki transformatorom | Wymaga elektroniki przetwarzającej |
| Przykład z życia | Gniazdko 230 V | Powerbank, akumulator samochodowy, moduł PV |
To dlatego ładowarka telefonu nie „podaje” do baterii zwykłego napięcia z gniazdka. Ona najpierw prostuje i przetwarza AC na DC, a dopiero potem ładuje akumulator. Podobnie działa samochód elektryczny przy ładowaniu AC: energia z sieci trafia do pojazdu jako prąd przemienny, ale wewnątrz auta i tak jest zamieniana na prąd stały potrzebny do baterii. W Polsce maksymalna moc ładowania AC wynosi zwykle 7,36 kW jednofazowo albo 22 kW trójfazowo, o ile pozwala na to instalacja i sam pojazd.
Ta różnica między AC i DC nie jest więc akademicką ciekawostką. To praktyczna podstawa wyboru falownika, ładowarki, zabezpieczeń i sposobu zasilania całego domu. A skoro już wiemy, gdzie które zasilanie ma sens, trzeba jeszcze umieć czytać oznaczenia i nie popełniać typowych błędów.
Jak czytać oznaczenia i unikać błędów przy instalacji
Na urządzeniach i zasilaczach warto patrzeć nie tylko na moc, ale też na symbol rodzaju prądu. Oznaczenie fali, czyli ~, wskazuje na zasilanie AC. Symbol linii ciągłej nad linią przerywaną oznacza DC. To prosta rzecz, a potrafi oszczędzić sporo problemów, szczególnie przy urządzeniach importowanych albo zasilaczach uniwersalnych.
- 100–240 V~ 50/60 Hz oznacza, że urządzenie przyjmie napięcie przemienne z różnych sieci.
- 12 V⎓ oznacza zasilanie prądem stałym i nie wolno podłączać tego bezpośrednio do gniazdka.
- 230 V~ to standard domowy, ale nie każdy odbiornik 230 V można podłączyć do każdej linii bez sprawdzenia zabezpieczeń.
- 3×400 V wskazuje na układ trójfazowy, używany przy większych odbiornikach, takich jak płyty grzewcze, pompy ciepła czy część ładowarek EV.
Najczęstszy błąd jest banalny: ktoś widzi „230 V” i zakłada, że każde urządzenie będzie działało bez problemu, niezależnie od fazy, mocy i typu obciążenia. Tak nie jest. Inny częsty problem to mylenie napięcia znamionowego z chwilowym szczytem oraz lekceważenie tego, że AC o częstotliwości 50 Hz jest szczególnie niebezpieczne dla człowieka. W praktyce to oznacza jedno: jeśli nie masz pewności, co oznacza dane oznaczenie, lepiej sprawdzić dokumentację albo skonsultować się z elektrykiem niż ryzykować uszkodzenie sprzętu.
Przy instalacjach fotowoltaicznych i ładowarkach do aut zwracam też uwagę na stronę, po której pracuje urządzenie. Falownik, magazyn energii, wallbox i rozdzielnica nie są zamiennikami jednego elementu drugim. Każdy z nich ma inne zadanie, inną stronę zasilania i inne wymagania instalacyjne. To właśnie w tej warstwie najłatwiej o kosztowny błąd projektowy, choć na papierze wszystko wygląda „prosto”.
Co sprawdzić, gdy AC ma zasilać dom i fotowoltaikę
Jeśli mam sprowadzić temat do kilku praktycznych wniosków, to zawsze zaczynam od trzech rzeczy: napięcia, liczby faz i miejsca konwersji energii. To one mówią więcej niż marketingowy opis urządzenia. Dla domu, który ma pracować rozsądnie i bezpiecznie, liczy się nie tylko to, że zasilanie jest „na prąd”, ale po której stronie układu pracuje odbiornik i czy instalacja jest do tego przygotowana.
- Sprawdź, czy urządzenie wymaga AC, DC, czy obu rodzajów zasilania.
- Porównaj napięcie znamionowe z parametrami sieci i zabezpieczeń.
- Ustal, czy potrzebujesz układu jednofazowego, czy trójfazowego.
- Przy fotowoltaice zwróć uwagę, gdzie kończy się DC, a gdzie zaczyna się AC.
Właśnie tak patrzę na prąd przemienny w praktyce: nie jako na abstrakcyjną falę z podręcznika, ale jako na język, którym mówi sieć energetyczna, falownik i większość domowych instalacji. Jeśli rozumiesz ten język, łatwiej wybierzesz sprzęt, unikniesz błędów montażowych i lepiej ocenisz, czy dana inwestycja naprawdę pasuje do Twojego domu. To niewielka różnica w sposobie myślenia, ale w instalacjach elektrycznych często robi największą różnicę.
