DC to skrót od direct current, czyli prądu stałego. W praktyce chodzi o taki przepływ ładunku, w którym kierunek nie zmienia się tak jak w sieci domowej. W tym tekście wyjaśniam, co to oznacza, gdzie spotyka się DC, jak odróżnić je od prądu zmiennego i dlaczego ma duże znaczenie w elektronice, bateriach oraz fotowoltaice.
Najkrócej mówiąc, DC to prąd stały płynący w jednym kierunku
- DC oznacza prąd stały, a w praktyce często także napięcie stałe, np. 5 V, 12 V albo 48 V.
- W Polsce w gniazdku masz prąd zmienny 230 V, 50 Hz, więc DC i AC to dwie różne rzeczy.
- Baterie, akumulatory, power banki, taśmy LED, elektronika i panele fotowoltaiczne pracują po stronie DC.
- Falownik w instalacji PV zamienia prąd stały z paneli na prąd zmienny używany w domu i sieci.
- Przy DC liczą się polaryzacja, zakres napięcia i osprzęt oznaczony do pracy stałoprądowej.

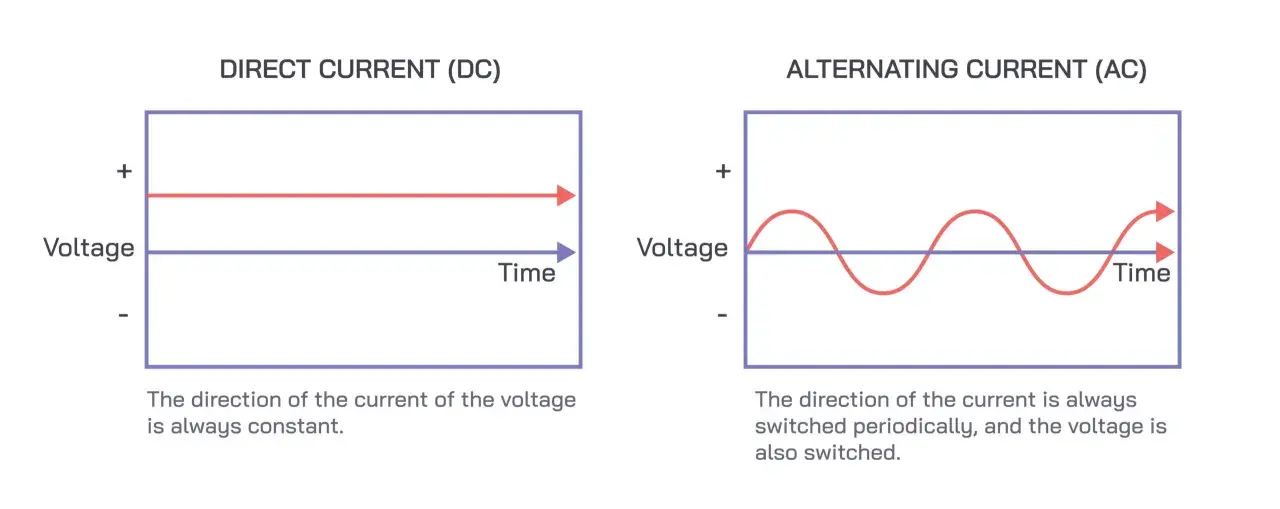

Co oznacza DC i jak działa prąd stały
Ja najprościej tłumaczę to tak: prąd stały płynie w jednym kierunku. Nie ma tu okresowego odwracania biegunów, jak w prądzie zmiennym. To właśnie dlatego skrót DC pojawia się na bateriach, zasilaczach, panelach PV i większości urządzeń elektronicznych.
Ważne jest jednak jedno rozróżnienie, które często ginie w potocznym języku. DC opisuje sposób przepływu prądu, a nie samą wartość napięcia. Dlatego możesz spotkać oznaczenia 5 V DC, 12 V DC albo 24 V DC. Sam kierunek pozostaje stały, choć napięcie w praktycznym układzie może minimalnie falować. Dla użytkownika najważniejsze jest to, że polaryzacja się nie odwraca.
Jeśli widzisz napis VDC, DC albo symbol napięcia stałego, to sygnał, że urządzenie oczekuje zasilania o określonej biegunowości. To drobiazg tylko z pozoru, bo pomyłka przy podłączeniu może skończyć się awarią sprzętu albo uszkodzeniem zabezpieczeń. Żeby szybko to odróżnić w praktyce, warto znać także różnice między DC i AC.

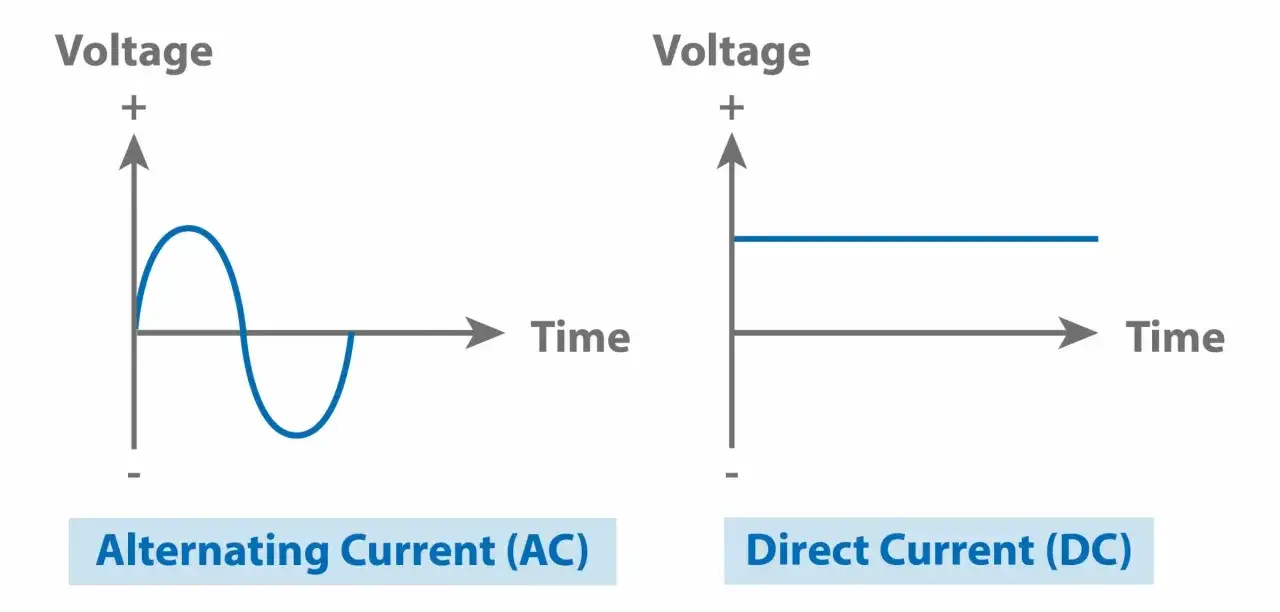

Jak odróżnić DC od prądu zmiennego
W codziennym użyciu najczęściej porównujesz DC z AC, czyli prądem zmiennym. W Polsce ta różnica ma bardzo praktyczny wymiar: w gniazdku domowym standardem jest 230 V i 50 Hz, czyli prąd zmienny, a nie stały. To oznacza, że większość urządzeń zasilanych z sieci i tak pracuje później wewnętrznie na DC po przejściu przez zasilacz.
| Cecha | DC | AC |
|---|---|---|
| Kierunek przepływu | Stały, jeden kierunek | Zmienia się cyklicznie |
| Typowe źródła | Bateria, akumulator, panel fotowoltaiczny, część zasilaczy | Domowa sieć elektryczna, generatory, przesył i dystrybucja energii |
| Gdzie spotkasz to najczęściej | Elektronika, ładowanie, magazyny energii, układy PV | Gniazdka w domu, instalacje budynkowe, sieć energetyczna |
| Co jest wygodniejsze | Lepsze dla elektroniki i magazynowania energii | Łatwiejsze do transformacji i klasycznej dystrybucji energii |
| Typowy symbol | V⎓, DC, + / - | V~, AC |
Warto pamiętać o wyjątku: współczesna energetyka korzysta też z przesyłu HVDC, czyli prądu stałego wysokiego napięcia, gdy liczy się efektywność na długich dystansach albo połączenia między sieciami. W domu nadal dominuje jednak AC, dlatego większość urządzeń kończy zasilanie jako DC dopiero wewnątrz obudowy. Gdy już rozpoznasz oznaczenia, łatwiej zobaczysz, gdzie ten rodzaj prądu pojawia się na co dzień.
Gdzie spotykasz DC na co dzień
DC nie jest abstrakcją z podręcznika. Spotykasz je częściej, niż się wydaje, tylko nie zawsze widzisz to wprost. Ja patrzę na to tak: wszystko, co pracuje na baterii, akumulatorze albo na zasilaniu niskonapięciowym, bardzo często korzysta właśnie z prądu stałego.
| Przykład | Jakie ma to znaczenie |
|---|---|
| Bateria AA 1,5 V | Najprostszy przykład źródła DC, idealny do latarek, pilotów i drobnej elektroniki. |
| Akumulator samochodowy 12 V | Rozruch, zasilanie elektroniki pokładowej i układów pomocniczych opierają się na DC. |
| Power bank i ładowarka USB | Na wyjściu dostajesz napięcie stałe, które zasila telefon, słuchawki czy zegarek. |
| Taśmy LED | To bardzo dobry przykład, bo diody LED wymagają odpowiedniej polaryzacji i zwykle pracują na DC. |
| Router, laptop, monitor | Z gniazdka dostają AC, ale zasilacz zamienia je na DC potrzebne elektronice wewnątrz urządzenia. |
| Magazyn energii | Akumulatory przechowują energię w postaci DC, więc w instalacji PV ta część systemu naturalnie „mówi” językiem prądu stałego. |
Ten punkt jest ważny, bo pokazuje prostą zasadę: DC jest środowiskiem elektroniki, a AC jest środowiskiem domowej sieci energetycznej. Właśnie dlatego zasilacze, ładowarki i falowniki są tak istotne - one tłumaczą jedno napięcie na drugie. Najmocniej widać to w fotowoltaice, gdzie cały łańcuch pracy zaczyna się od DC.
Dlaczego DC jest ważny w fotowoltaice
To właśnie tutaj temat staje się najbardziej praktyczny dla czytelnika zainteresowanego energią i oszczędnością. Panel fotowoltaiczny wytwarza prąd stały, bo ogniwa słoneczne generują napięcie o ustalonej polaryzacji. Jak przypomina URE, energia z paneli trafia następnie do inwertera, który zamienia ją na prąd przemienny 50 Hz, czyli taki, jaki zasila domowe gniazdka.
W instalacji PV to nie jest tylko techniczny detal. Po stronie DC dobiera się przewody, złącza, bezpieczniki, rozłączniki i parametry falownika. Jeśli zrobisz to niedokładnie, problem pojawi się nie przy „ładnym wykresie produkcji”, tylko w realnej pracy systemu: przy spadkach wydajności, błędach zabezpieczeń albo ograniczeniach bezpieczeństwa.
W praktyce warto zapamiętać trzy rzeczy:
- Panel daje DC, a falownik zamienia je na AC używany w domu.
- Magazyn energii także pracuje po stronie DC, więc system hybrydowy wymaga dobrego zgrania napięć i zabezpieczeń.
- Układ MPPT, czyli mechanizm śledzenia punktu maksymalnej mocy, działa właśnie po stronie DC i pomaga wycisnąć z modułów możliwie najwięcej energii.
To prowadzi wprost do kwestii bezpieczeństwa, bo przy obwodach stałoprądowych błędy bywają bardziej kosztowne niż zwykłe „nie działa”.
Na co uważać przy pracy z obwodami DC
Najczęstszy błąd polega na tym, że ktoś traktuje DC jak „łatwiejszą” wersję prądu. To zły skrót myślowy. W obwodach stałoprądowych liczą się polaryzacja, dobór osprzętu i to, czy dane elementy są wprost przewidziane do pracy z DC. Zwykły wyłącznik albo bezpiecznik do AC nie zawsze zachowuje się tak samo po stronie stałoprądowej.
Przy projektowaniu i serwisie warto pamiętać o kilku zasadach:
- Nie zamieniaj biegunów. Dla wielu urządzeń odwrócenie plusa i minusa kończy się natychmiastową awarią.
- Sprawdzaj oznaczenie DC na aparaturze. Rozłączniki, bezpieczniki i złącza muszą być dopuszczone do pracy stałoprądowej.
- Nie zakładaj, że odłączenie od sieci oznacza brak napięcia. W PV panele pod światłem nadal generują energię po stronie DC.
- Traktuj łuk elektryczny serio. W obwodach DC może być trudniejszy do przerwania, dlatego osprzęt musi być do tego zaprojektowany.
- Nie mieszaj przypadkowych elementów. Złącza, przewody i zabezpieczenia powinny być dobrane jako jeden system, a nie zlepione z przypadkowych części.
Jeśli chodzi o instalację fotowoltaiczną, nie ma tu miejsca na zgadywanie. Nawet wtedy, gdy wszystko wygląda „na wyłączone”, po stronie paneli może nadal występować napięcie, więc przed pracą trzeba trzymać się dokumentacji i procedur. Gdy już wiesz, na czym polega ryzyko, ostatni krok jest prosty: umieć czytać oznaczenia bez domyślania się.
Co sprawdzić przed podłączeniem sprzętu z oznaczeniem DC
Jeżeli na urządzeniu widzisz DC, nie zaczynaj od przypuszczeń. Najpierw sprawdź parametry, bo w praktyce decydują one o tym, czy sprzęt zadziała poprawnie i bezpiecznie. Ja zawsze patrzę na cztery podstawowe rzeczy: napięcie, prąd, polaryzację i zgodność osprzętu.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Napięcie znamionowe | Musi pasować do wymagań urządzenia, np. 5 V, 12 V, 24 V albo wyższe wartości w systemach PV. |
| Prąd i moc | Zbyt mały zapas powoduje przegrzewanie, spadki napięcia albo wyłączanie zasilania. |
| Polaryzacja | Plus i minus muszą być podłączone zgodnie z oznaczeniem, zwłaszcza przy wtykach i złączach DC. |
| Typ osprzętu | Przewody, złącza, bezpieczniki i rozłączniki muszą być przeznaczone do pracy z DC, nie tylko „ogólnie do prądu”. |
W fotowoltaice dochodzą jeszcze pojęcia, które naprawdę warto znać: Voc, czyli napięcie obwodu otwartego, Isc, czyli prąd zwarciowy, oraz maksymalne napięcie systemu. To nie są techniczne ozdobniki. Od nich zależy, czy panel, string, falownik i zabezpieczenia będą ze sobą współpracować bezpiecznie i bez strat. Jeśli chcesz zapamiętać tylko jedną rzecz, zapamiętaj tę: DC to nie „jakiś inny prąd”, tylko konkretny sposób przepływu energii, który dominuje w bateriach, elektronice i po stronie paneli PV, a przy jego oznaczeniu zawsze najpierw sprawdza się polaryzację, napięcie i osprzęt przeznaczony do pracy stałoprądowej.
