Rezystancja decyduje o tym, jak łatwo prąd płynie przez element, przewód albo cały fragment instalacji. W praktyce ten wzór na rezystancję przydaje się przy doborze kabli, ocenie strat mocy i sprawdzaniu, czy układ będzie działał bez niepotrzebnego grzania. Pokażę najprostsze równanie, zależność od materiału i wymiarów oraz kilka miejsc, w których najczęściej popełnia się kosztowne błędy.
Najważniejsze zależności, które porządkują temat od razu
- R = U / I to podstawowy wzór dla prostych obwodów prądu stałego.
- Jednostką rezystancji jest om (Ω), a 1 Ω oznacza 1 V przy 1 A.
- Dla przewodu liczy się też R = ρl/A, więc długość zwiększa opór, a większy przekrój go zmniejsza.
- W szeregu rezystancje się sumują, a w równoległym rezystancja zastępcza maleje.
- W fotowoltaice i innych instalacjach DC liczy się nie tylko sam opór, ale też spadek napięcia i straty mocy.
Co oznacza rezystancja w obwodzie prądu
Ja rozdzielam tu dwa pojęcia: rezystancję jako wielkość fizyczną i rezystor jako konkretny element elektroniczny. Rezystancja mówi, jak mocno dany element lub odcinek przewodu przeciwstawia się przepływowi prądu. Im większa, tym trudniej o duży prąd przy tym samym napięciu.
W praktyce opór jest potrzebny w rezystorach, grzałkach i elementach regulacyjnych, ale w przewodach chcemy go możliwie najmniejszego. NIST przypomina, że om (Ω) jest jednostką rezystancji, więc 1 Ω oznacza dokładnie zależność 1 V na 1 A. To ważne, bo bez tej podstawy łatwo pomylić zwykły opór elementu z parametrami materiału albo kabla.
Kiedy ten podział jest już jasny, można przejść do równania, z którego korzysta się w większości szkolnych i praktycznych obliczeń.
Podstawowy wzór z prawa Ohma
Najkrótsza odpowiedź brzmi: R = U / I. Jeśli znasz napięcie i natężenie prądu, dzielisz jedno przez drugie i otrzymujesz rezystancję. Z tego samego prawa możesz też wyprowadzić dwa inne, równie użyteczne zapisy: U = I × R oraz I = U / R.
| Wzór | Kiedy go używam | Co sprawdzam w praktyce |
|---|---|---|
| R = U / I | gdy znam napięcie i prąd | opór elementu lub odcinka obwodu |
| U = I × R | gdy chcę policzyć spadek napięcia | ile napięcia spada na oporze |
| I = U / R | gdy chcę oszacować prąd | ile prądu popłynie przy danym oporze |
Przykład jest prosty: jeśli na elemencie masz 12 V i płynie przez niego 2 A, to rezystancja wynosi 6 Ω. Gdy napięcie wzrośnie do 24 V przy tym samym prądzie 2 A, rezystancja odpowiadająca temu punktowi pracy będzie 12 Ω. Właśnie dlatego ten wzór działa najlepiej tam, gdzie element zachowuje się liniowo, czyli zgodnie z prawem Ohma.
W obwodach prądu zmiennego i w układach z cewkami albo kondensatorami sam opór bywa za mało opisujący. Wtedy dochodzi impedancja, ale do klasycznych obliczeń rezystorów i prostych odcinków przewodów nadal zaczynam od prawa Ohma.
Skoro podstawowe równanie mamy już uporządkowane, przechodzę do sytuacji, w której sam wzór R = U / I nie wystarcza, bo trzeba uwzględnić długość, przekrój i materiał przewodnika.
Jak obliczyć opór przewodu z długości, przekroju i materiału
Dla przewodu ważniejszy od samego napięcia jest zwykle jego budowa. Tu stosuje się zależność R = ρl/A, gdzie ρ to rezystywność materiału, l długość przewodu, a A pole przekroju poprzecznego. Z punktu widzenia instalacji jest to bardzo praktyczne: przewód dłuższy ma większą rezystancję, a przewód grubszy mniejszą.
Rezystywność to cecha materiału, a nie samego kabla. W praktyce oznacza to, że ten sam przekrój z miedzi i z aluminium nie da identycznego wyniku. Przybliżone wartości dla 20°C wyglądają tak:
| Materiał | Orientacyjna rezystywność | Wniosek praktyczny |
|---|---|---|
| miedź | 0,017-0,018 Ω·mm²/m | niski opór, najczęstszy wybór w instalacjach |
| aluminium | około 0,028 Ω·mm²/m | większy opór przy tym samym przekroju, ale mniejsza masa |
Miedź ma niską rezystywność, dlatego dominuje w instalacjach, a aluminium jest lżejsze i często tańsze, ale przy tym samym przekroju daje większy opór. W praktyce to oznacza większe spadki napięcia i większe straty ciepła, jeśli przekrój jest dobrany zbyt agresywnie.
Weźmy prosty przykład. Dla przewodu miedzianego o długości 20 m i przekroju 2,5 mm², przy rezystywności około 0,0175 Ω·mm²/m, otrzymuję R ≈ 0,14 Ω dla jednej żyły. Jeśli liczę obwód tam i z powrotem, robi się około 0,28 Ω. Przy prądzie 10 A spadek napięcia wyniesie 2,8 V, a straty mocy aż 28 W. To pokazuje, dlaczego w instalacjach prądowych kabel nie jest detalem, tylko częścią bilansu energii.
Po takim rachunku naturalnie pojawia się pytanie, co dzieje się wtedy, gdy łączysz ze sobą kilka rezystorów albo kilka odcinków obwodu. Właśnie temu służą wzory na rezystancję zastępczą.
Rezystancja zastępcza przy połączeniach szeregowych i równoległych
Gdy elementów jest więcej niż jeden, liczy się nie tylko ich własna rezystancja, ale też sposób połączenia. W połączeniu szeregowym prąd płynie przez każdy element po kolei, więc opory się sumują. W połączeniu równoległym prąd rozdziela się na kilka gałęzi, dlatego opór zastępczy maleje. W szeregowym prąd jest taki sam w całym łańcuchu, a w równoległym napięcie pozostaje takie samo na każdej gałęzi.
| Połączenie | Wzór | Co się dzieje z oporem |
|---|---|---|
| szeregowe | Rz = R1 + R2 + ... | sumuje się |
| równoległe | 1/Rz = 1/R1 + 1/R2 + ... | maleje |
To nie jest drobna różnica matematyczna, tylko realna zmiana zachowania układu. Dwa rezystory 100 Ω połączone szeregowo dadzą 200 Ω, a te same dwa rezystory równolegle dadzą 50 Ω. Z punktu widzenia projektowania to często zmienia wszystko: prąd, moc, a nawet temperaturę elementów.
W instalacjach i układach elektronicznych warto też pamiętać, że połączenia nie są idealne. Każde złącze, zacisk i ścieżka na płytce wprowadza własny, mały opór, który przy większym prądzie staje się odczuwalny. Z tego powodu przechodzę teraz do praktyki, w której rezystancja ma bezpośredni wpływ na sprawność całego systemu.
Dlaczego opór ma znaczenie w fotowoltaice i instalacjach DC
W systemach fotowoltaicznych, w magazynach energii i przy dłuższych liniach DC nawet niewielka rezystancja potrafi zamienić się w zauważalną stratę. Prąd bywa tam na tyle duży, że liczy się każdy dodatkowy ułamek oma, bo straty mocy rosną według zależności P = I²R.
- długie przewody między modułami a falownikiem lub regulatorem,
- złącza i zaciski, które z czasem mogą się utleniać,
- zbyt mały przekrój przewodu względem prądu,
- luźne lub zabrudzone połączenia,
- ciepło, które jeszcze bardziej podnosi opór metali.
Jeśli opór wzrośnie z 0,28 Ω do 0,35 Ω przy 10 A, strata mocy zwiększa się z 28 W do 35 W. Jeśli prąd wzrośnie z 10 A do 15 A, te same 0,28 Ω dają już około 63 W strat, bo decyduje kwadrat prądu. Przy 24 V strata 2,8 V to już ponad 11% napięcia, więc bilans energetyczny robi się odczuwalny. Właśnie dlatego w praktyce nie pytam tylko „czy to zadziała”, ale też „ile energii ucieknie po drodze”.
Taki sposób myślenia prowadzi prosto do najczęstszych błędów, bo większość z nich wynika właśnie z pomijania warunków pracy obwodu.
Najczęstsze błędy przy obliczeniach
- Mylenie rezystancji z rezystywnością, choć to dwie różne wielkości.
- Liczenie tylko jednej żyły kabla, gdy trzeba uwzględnić pętlę tam i z powrotem.

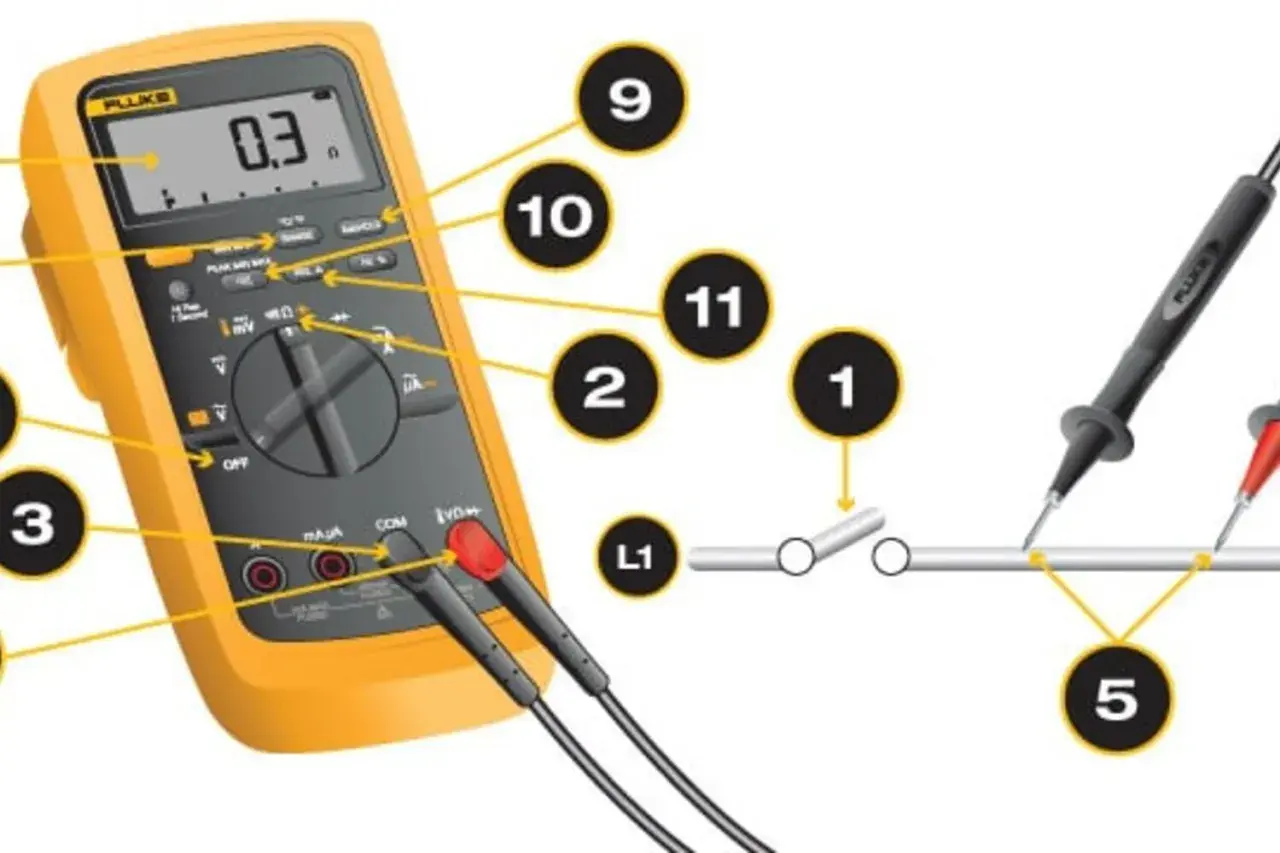

- Zabieranie się za pomiar omomierzem bez odłączenia zasilania.
- Stosowanie R = U / I do elementów nieliniowych jako uniwersalnej odpowiedzi.
- Ignorowanie temperatury metalu i jakości połączeń.
- Pomijanie rezystancji wewnętrznej źródła, baterii albo zasilacza.
Najgroźniejszy błąd jest zwykle ten ostatni, bo podwyższona temperatura zwiększa opór metali, a luźny zacisk potrafi grzać się znacznie bardziej niż sam przewód. W praktyce dobrze dokręcony styk często daje większą różnicę niż „ładny” wzór na papierze.
Jeśli ktoś ma tylko jedną rzecz zapamiętać z tego fragmentu, to tę: poprawny wynik zależy nie tylko od wzoru, ale też od tego, co dokładnie liczysz i w jakich warunkach pracuje układ. To właśnie tu widać, czy liczenie rezystancji jest tylko ćwiczeniem, czy realnym narzędziem do oceny instalacji.
Rezystancja w praktyce, gdy model szkolny już nie wystarcza
Gdy pracuję z realnym obwodem, zawsze sprawdzam trzy rzeczy: czy mam element liniowy, czy znam długość i przekrój przewodu oraz czy strata mocy nie okaże się większa niż zakłada projekt. W prostym DC wystarcza R = U / I, ale przy przewodach i połączeniach muszę dorzucić R = ρl/A oraz policzyć P = I²R.
To właśnie dlatego rezystancja ma znaczenie nie tylko w zadaniach z fizyki, ale też przy doborze przewodów do instalacji PV, przetwornic i odbiorników DC. Jeśli opór jest mały, układ pracuje chłodniej i traci mniej energii; jeśli jest za duży, rosną spadki napięcia i koszty w postaci ciepła.
Najlepszy nawyk jest prosty: najpierw policz rezystancję, potem sprawdź spadek napięcia i na końcu oszacuj straty. W praktyce to daje znacznie lepszy obraz niż samo spojrzenie na jedną liczbę w omach.
