Zasilanie domów, ładowarek, urządzeń i instalacji fotowoltaicznych opiera się na kilku prostych zasadach fizycznych, które w praktyce decydują o bezpieczeństwie, kompatybilności i stratach energii. Ten tekst wyjaśnia, czym jest prąd przemienny, jak opisują go podstawowe wielkości fizyczne, czym różni się od prądu stałego i dlaczego w domach oraz instalacjach PV to właśnie on odgrywa główną rolę. Pokazuję też, na co patrzeć przy odczycie 230 V, 50 Hz i gdzie najczęściej pojawiają się nieporozumienia.
Najważniejsze fakty, które od razu porządkują temat
- W polskiej sieci domowej standardem są 230 V i 50 Hz.
- Wartość 230 V to wartość skuteczna, a nie napięcie szczytowe.
- Przebieg najczęściej ma kształt sinusoidy, ale w realnych instalacjach bywa odkształcony.
- Ten rodzaj zasilania łatwo transformować, dlatego dominuje w przesyle energii.
- Panele fotowoltaiczne produkują prąd stały, więc falownik musi go dopasować do sieci.
- Przy urządzeniach z silnikami i elektroniką liczy się nie tylko napięcie, ale też jakość przebiegu.
Jak powstaje ten rodzaj zasilania i dlaczego zmienia kierunek

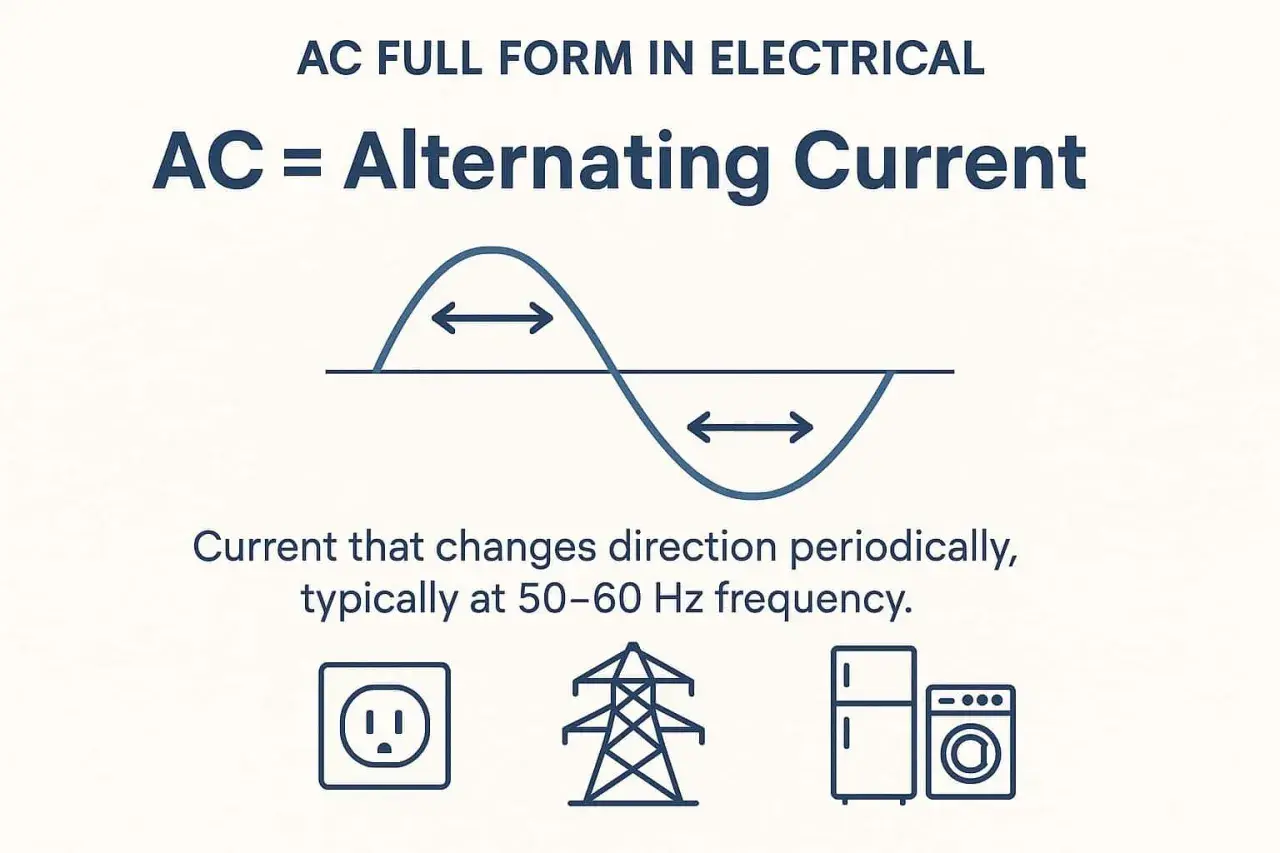

W uproszczeniu wszystko zaczyna się od ruchu i magnetyzmu. W generatorze wirnik obraca się w polu magnetycznym, a w przewodniku indukuje się napięcie, które okresowo zmienia znak. To oznacza, że ładunki elektryczne nie płyną stale w jedną stronę, tylko wykonują ruch tam i z powrotem.
Najczęściej taki przebieg ma kształt sinusoidy, bo jest naturalnym efektem pracy maszyn elektrycznych i dobrze opisuje go fizyka obwodów. W teorii średnia algebraiczna napięcia w pełnym okresie może wynosić zero, ale energia nadal trafia do odbiornika. W praktyce przebieg bywa też lekko odkształcony przez elektronikę, zasilacze impulsowe i falowniki, więc nie zawsze wygląda jak idealny wykres z podręcznika. Żeby korzystać z niego świadomie, trzeba umieć odczytać trzy liczby: amplitudę, częstotliwość i wartość skuteczną.
To właśnie one mówią więcej niż sama nazwa zasilania, dlatego w następnym kroku rozbijam je na konkretne parametry.
Jak czytać 230 V, 50 Hz i wartość skuteczną
Na tabliczkach znamionowych i w opisach instalacji najważniejsze są zwykle właśnie te oznaczenia. Ja zwracam uwagę przede wszystkim na to, że 230 V w Polsce nie oznacza napięcia szczytowego, tylko wartość skuteczną, czyli taką, która daje podobny efekt grzania jak napięcie stałe o tej samej wartości. Dla sinusoidy szczyt wynosi około 325 V, a przy 50 Hz cały przebieg powtarza się 50 razy na sekundę, co oznacza 100 zmian kierunku w ciągu sekundy.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Wartość skuteczna 230 V | Uśredniona energetycznie wartość napięcia dla przebiegu zmiennego | To ta liczba pojawia się na gniazdkach i urządzeniach |
| Częstotliwość 50 Hz | 50 pełnych cykli na sekundę | Wpływa na pracę silników, transformatorów i synchronizację z siecią |
| Amplituda około 325 V | Najwyższa chwilowa wartość sinusoidy przy 230 V RMS | Pomaga zrozumieć, że 230 V nie jest „szczytem” przebiegu |
| Okres 20 ms | Czas jednego pełnego cyklu | Ułatwia analizę przebiegu w pomiarach i automatyce |
| Współczynnik mocy | Mówi, jak dobrze napięcie i prąd przekładają się na pracę użyteczną | Ważny przy silnikach, zasilaczach i większych odbiornikach |
W praktyce nie każdy przebieg jest idealnie sinusoidalny. Zasilacze impulsowe, LED-y, ładowarki i falowniki dodają harmoniczne, czyli dodatkowe składowe częstotliwości, które pogarszają jakość energii, choć nie zawsze są od razu widoczne na zwykłym mierniku. To ważne, bo od razu prowadzi do porównania z prądem stałym, które dobrze porządkuje cały temat.
Gdy rozumiesz już te parametry, łatwiej zobaczyć, dlaczego dwa typy zasilania działają zupełnie inaczej.
Czym różni się od prądu stałego
Najwięcej nieporozumień bierze się z tego, że oba rodzaje zasilania dostarczają energię, ale robią to w inny sposób. W jednym przypadku kierunek i znak napięcia zmieniają się okresowo, w drugim przepływ jest jednostajny. To nie jest drobna różnica techniczna, tylko coś, co wpływa na sposób przesyłu, magazynowania i przetwarzania energii.
| Cecha | Przebieg zmienny | Prąd stały |
|---|---|---|
| Kierunek przepływu | Zmienny, okresowo odwracany | Stały, jeden kierunek |
| Typowe źródło | Generator, sieć, falownik | Bateria, akumulator, panel PV |
| Zmiana napięcia | Prosta dzięki transformatorom | Wymaga elektroniki przekształtnikowej |
| Zastosowanie | Sieć domowa, przesył energii, większość odbiorników sieciowych | Elektronika, magazyny energii, część systemów PV po stronie paneli |
| W fotowoltaice | Pojawia się po stronie wyjściowej falownika | Pojawia się po stronie modułów i magazynu energii |
Praktyczny wniosek jest prosty: panele PV, akumulatory i większość elektroniki pokładowej pracują po stronie stałoprądowej, a domowa sieć i większość gniazdek po stronie zmiennej. Dlatego falownik nie jest dodatkiem, tylko elementem, który spina te dwa światy. Właśnie tu zaczyna się pytanie, dlaczego energetyka tak mocno trzyma się tego standardu.
Dlaczego sieć energetyczna i fotowoltaika korzystają z tego samego standardu
Odpowiedź jest bardziej fizyczna niż marketingowa. Przy przesyle energii liczy się to, że wysokie napięcie pozwala zmniejszyć natężenie prądu, a straty w przewodach rosną z kwadratem natężenia. Mówiąc prościej: jeśli chcesz przesłać tę samą moc na większą odległość, bardziej opłaca się podnieść napięcie niż pompować duży prąd. To dlatego transformatory są w energetyce tak ważne, a cały system sieciowy opiera się na łatwym podnoszeniu i obniżaniu napięcia.
- W sieci przesyłowej napięcie podnosi się, żeby ograniczyć straty.
- W transformatorach łatwo zmienić poziom napięcia bez skomplikowanej elektroniki.
- Silniki, transformatory i wiele urządzeń domowych dobrze współpracuje z takim zasilaniem.
- W instalacjach PV falownik zamienia energię z paneli na parametry zgodne z siecią: 230/400 V i 50 Hz.
To nie znaczy, że każda instalacja oparta na tym samym standardzie działa identycznie. Liczy się jeszcze liczba faz, jakość przebiegu i sposób synchronizacji falownika z siecią. Gdy te elementy są źle dobrane, pojawiają się straty, hałas albo wyłączanie się urządzeń, więc kolejny krok to już czysta praktyka i najczęstsze błędy.
Gdzie najłatwiej się pomylić przy domowej instalacji
W domu najczęściej nie psuje się sam standard zasilania, tylko nasze założenia na jego temat. Najczęstszy błąd to utożsamianie 230 V z napięciem szczytowym albo traktowanie wszystkich przetwornic jak równorzędnych. W rzeczywistości przebieg z taniej przetwornicy może być „udawanym” sinusoidem, co nie zawsze dobrze znoszą silniki, pompy, transformatory i część zasilaczy.
- Mylenie wartości skutecznej z amplitudą prowadzi do błędnych pomiarów i złego doboru sprzętu.
- Jednofazowe i trójfazowe odbiorniki wymagają innego podejścia do obciążenia i zabezpieczeń.
- Urządzenia z silnikiem mają prąd rozruchowy większy niż wynika z tabliczki znamionowej.
- Niesinusoidalny przebieg może zwiększać nagrzewanie i zakłócenia.
- Praca pod napięciem bez odłączenia zasilania to proszenie się o kłopoty, nawet przy pozornie prostych czynnościach.
Ja przy takich tematach zawsze patrzę najpierw na tabliczkę znamionową: napięcie, częstotliwość, liczbę faz i dopuszczalny zakres pracy. To prostsze niż późniejsze poprawki, a przy sprzęcie do fotowoltaiki czy magazynów energii zwykle oszczędza najwięcej nerwów. Z tego już wynika ostatnia rzecz: co naprawdę ma znaczenie, gdy chcesz dobrać urządzenie albo ocenić istniejącą instalację.
Jak przełożyć te parametry na lepszy dobór sprzętu i instalacji
W praktyce nie wygrywa ten układ, który brzmi nowocześniej, tylko ten, który jest dobrze dopasowany do odbiorników, falownika i sieci. Jeśli patrzysz na instalację pod kątem oszczędności i niezawodności, najważniejsze są: zgodność napięcia, liczba faz, jakość przebiegu i właściwy dobór zabezpieczeń. To właśnie te elementy decydują, czy energia zostanie wykorzystana sprawnie, czy zamieni się w straty, hałas albo awarie.
Ja zwracam uwagę na trzy rzeczy od razu: co wymaga odbiornik, jaki przebieg daje źródło oraz czy układ ma zapas mocy na rozruch i chwilowe przeciążenia. To szczególnie ważne w instalacjach PV, gdzie falownik musi nie tylko przekształcić energię, ale też zsynchronizować ją z siecią. Gdy te warunki są spełnione, cały system pracuje po prostu spokojniej i dłużej.
Wniosek jest praktyczny: jeśli znasz parametry zasilania, dużo łatwiej ocenisz, czy urządzenie będzie działać poprawnie, czy tylko „jakoś” ruszy. A przy energiach, które mają pracować codziennie przez lata, ta różnica szybko wychodzi w rachunkach i w bezawaryjności.
