Impedancja pętli zwarciowej - Jak ją poprawnie mierzyć?

Ten parametr, czyli impedancja pętli zwarcia, mówi wprost, czy w chwili uszkodzenia popłynie taki prąd, który uruchomi zabezpieczenie wystarczająco szybko. W praktyce chodzi o bezpieczeństwo ludzi, ochronę urządzeń i o to, czy instalacja elektryczna oraz obwody po stronie AC falownika naprawdę spełniają swoje zadanie. Poniżej rozkładam temat na proste części: znaczenie wyniku, sposób oceny, pomiar krok po kroku i błędy, które najczęściej psują interpretację.

Co naprawdę mierzy ten parametr

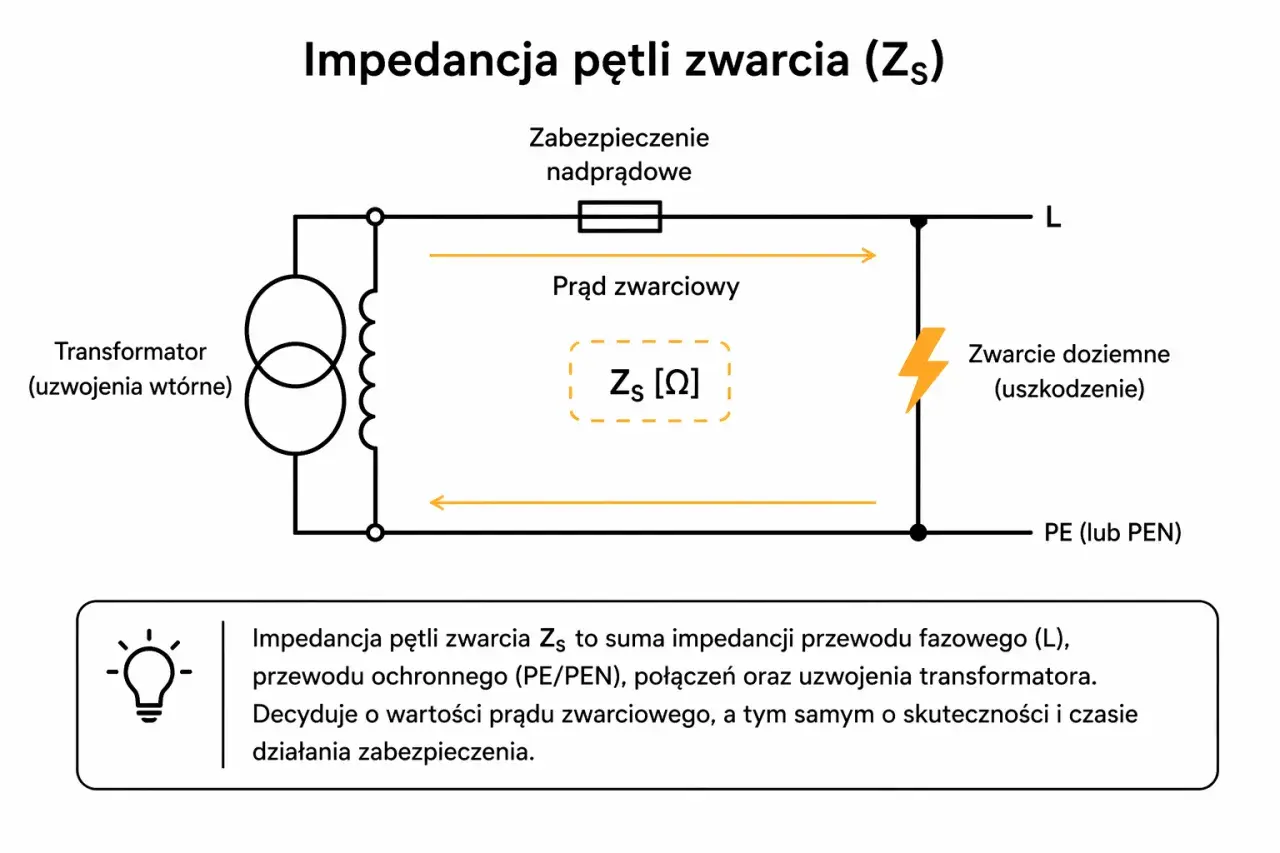

Najprościej ujmując, pętla zwarciowa to droga, którą prąd popłynie od źródła, przez przewód fazowy, miejsce uszkodzenia i przewód ochronny albo drogę przez ziemię, a potem wróci do źródła. Właśnie dlatego wynik nie jest zwykłą rezystancją jednego kabla, tylko sumą wielu odcinków i elementów instalacji. Im niższa wartość, tym większy prąd zwarciowy i tym większa szansa, że zabezpieczenie zadziała szybko.

Ja patrzę na ten parametr jak na skrótowy test jakości całego obwodu. Jeden metr przewodu więcej, słabsze połączenie na zacisku, korozja na przewodzie ochronnym albo zbyt mały przekrój potrafią podnieść wynik na tyle, że ochrona przestaje działać tak, jak zakładano przy projekcie. Do tego dochodzi składowa reaktancyjna, więc w praktyce nie wolno mylić Zs z prostym „oporem przewodu”.

To ważne zwłaszcza w obwodach końcowych, gdzie oczekuje się szybkiego wyłączenia zasilania. Jeżeli pętla jest zbyt „długa” elektrycznie, prąd uszkodzeniowy robi się za mały, a zabezpieczenie zwleka z reakcją. I właśnie dlatego sam odczyt w omach ma sens dopiero wtedy, gdy wiemy, z jakim układem i jakim aparatem zabezpieczającym mamy do czynienia.

W następnej sekcji przejdę od fizyki do praktyki: pokażę, jak wynik zamienić na konkretną ocenę bezpieczeństwa.

Dlaczego od wyniku zależy wyłączenie zasilania

W praktyce weryfikacja sprowadza się do pytania: czy prąd zwarciowy będzie na tyle duży, aby aparat odłączył zasilanie w wymaganym czasie. Dla układów TN punkt odniesienia zapisuje się najczęściej jako Z_s ≤ U₀ / I_a, gdzie U₀ to napięcie względem ziemi, a I_a to prąd wyzwalający zabezpieczenie. Jeśli wynik jest niższy od granicy, warunek ochrony jest spełniony.

W polskich realiach, dla obwodów odbiorczych do 32 A i napięcia 230 V, typowe maksymalne czasy wyłączenia wynoszą 0,4 s w układzie TN i 0,2 s w układzie TT. Dla obwodów o prądzie znamionowym powyżej 32 A dopuszczalne czasy są dłuższe, ale to nie znaczy, że można traktować wynik pobłażliwie. W ochronie przeciwporażeniowej liczy się właśnie to, czy przerwanie nastąpi szybko, a nie tylko to, że „coś kiedyś zadziała”.

To są wartości orientacyjne, policzone konserwatywnie na podstawie charakterystyk wyzwalania. W realnej instalacji liczy się konkretny aparat, jego producent i faktyczne napięcie w punkcie pomiaru. Jeśli napięcie w sieci jest niższe niż nominalne, samo podstawienie 230 V może dać zbyt optymistyczny wynik, więc wątpliwe przypadki oceniam zawsze ostrożniej.

Ta logika wygląda podobnie w różnych układach, ale diabeł tkwi w szczegółach. Właśnie dlatego następna sekcja porządkuje różnice między TN, TT i IT.

Jak układy TN, TT i IT zmieniają interpretację wyniku

Nie ma jednego uniwersalnego progu, który da się bezkrytycznie zastosować wszędzie. Układ sieci decyduje o tym, którędy płynie prąd uszkodzeniowy i jak szybko wolno go odłączyć. W praktyce to właśnie układ systemu mówi mi, czy patrzeć przede wszystkim na Zs, czy raczej na kombinację Zs, uziemienia i RCD.

W TT często wraca pytanie o RCD. Tu przydaje się warunek R_A · I_Δn ≤ 50 V, który upraszcza ocenę ochrony przy uszkodzeniu. Dla RCD 30 mA oznacza to, że suma rezystancji uziemienia i przewodu ochronnego nie powinna przekraczać 1667 Ω, a dla 100 mA 500 Ω. To nadal nie zwalnia z kontroli całego układu, ale pomaga szybko zrozumieć, dlaczego w TT same wyłączniki nadprądowe zwykle nie są wystarczającą odpowiedzią.

W układach IT sytuacja jest jeszcze bardziej specyficzna: pojedyncze doziemienie może nie powodować natychmiastowego wyłączenia, za to drugi błąd i warunki międzyfazowe potrafią zmienić ocenę instalacji zupełnie. Z tego względu szczególnie w instalacjach przemysłowych i fotowoltaicznych trzeba patrzeć nie tylko na liczby, ale też na logikę całego układu.

Skoro wiadomo już, jak interpretować wynik, przechodzę do tego, jak wykonać pomiar tak, żeby nie zafałszować oceny.

Jak wykonać pomiar krok po kroku

W pomiarach najważniejsza jest powtarzalność i właściwy punkt odniesienia. Ja zawsze zaczynam od ustalenia układu sieci, typu zabezpieczenia, obecności RCD oraz punktu, w którym wynik ma faktycznie coś powiedzieć o najgorszym przypadku. Pomiar „gdziekolwiek” bywa wygodny, ale rzadko jest miarodajny.

1. Sprawdź układ sieci i zabezpieczenie nadprądowe, które ma zadziałać przy zwarciu.
2. Wybierz miernik przeznaczony do pętli zwarciowej i tryb zgodny z obecnością RCD.
3. Zmierz wynik w najbardziej niekorzystnym miejscu obwodu, zwykle na końcu trasy lub w najdalszym gnieździe.
4. Odczytaj Zs oraz spodziewany prąd zwarciowy i porównaj je z warunkiem dla danego zabezpieczenia.
5. Jeśli napięcie w sieci jest wyraźnie obniżone, oceniaj wynik na podstawie rzeczywiście zmierzonego napięcia, a nie tylko wartości znamionowej.

Warto też pamiętać o miejscu pomiaru. Prawidłowy wynik na rozdzielnicy głównej nie daje jeszcze gwarancji, że ostatnie gniazdo w szeregu spełni warunek wyłączenia. Każdy dodatkowy metr przewodu i każde połączenie po drodze dokłada swoją część do wyniku, dlatego w praktyce liczy się odcinek najbardziej oddalony od źródła.

Po samym pomiarze przychodzi najtrudniejsza część: interpretacja. I właśnie tam pojawia się większość błędów.

Najczęstsze błędy przy ocenie wyniku

W codziennej pracy widzę kilka powtarzających się pomyłek. Najwięcej problemów zaczyna się wtedy, gdy ktoś próbuje odczytać wynik bez odniesienia do zabezpieczenia, układu sieci albo rzeczywistego napięcia. Sama liczba w omach jeszcze niczego nie przesądza.

• Mylenie impedancji z rezystancją i pomijanie składowej reaktancyjnej.
• Sprawdzanie tylko przy rozdzielnicy, zamiast w najbardziej oddalonym punkcie obwodu.
• Przyjmowanie błędnej charakterystyki wyłącznika nadprądowego, na przykład bez sprawdzenia, czy to B, C czy D.
• Traktowanie RCD jak pełnego zamiennika oceny pętli zwarciowej.
• Liczenie wyłącznie na 230 V nominalne, mimo że w punkcie pomiaru napięcie jest trwale obniżone.
• Pomijanie wpływu luźnych zacisków, zaśniedziałych połączeń i dodatkowych przedłużeń przewodu.

Najbardziej zdradliwy błąd to przekonanie, że „wynik jest dobry, więc temat zamknięty”. W praktyce często okazuje się, że obwód mieści się w granicy tylko dlatego, że zmierzono go w miejscu korzystniejszym niż rzeczywisty punkt zagrożenia. Z drugiej strony nawet lekko podwyższony wynik nie zawsze oznacza katastrofę, bo czasem problem leży w źle dobranym aparacie albo w uszkodzonym połączeniu ochronnym, a nie w całej instalacji.

Właśnie dlatego w następnym kroku warto spojrzeć na zastosowanie tego parametru w fotowoltaice, gdzie takie pomyłki potrafią być jeszcze droższe.

Dlaczego ten parametr ma znaczenie także w fotowoltaice

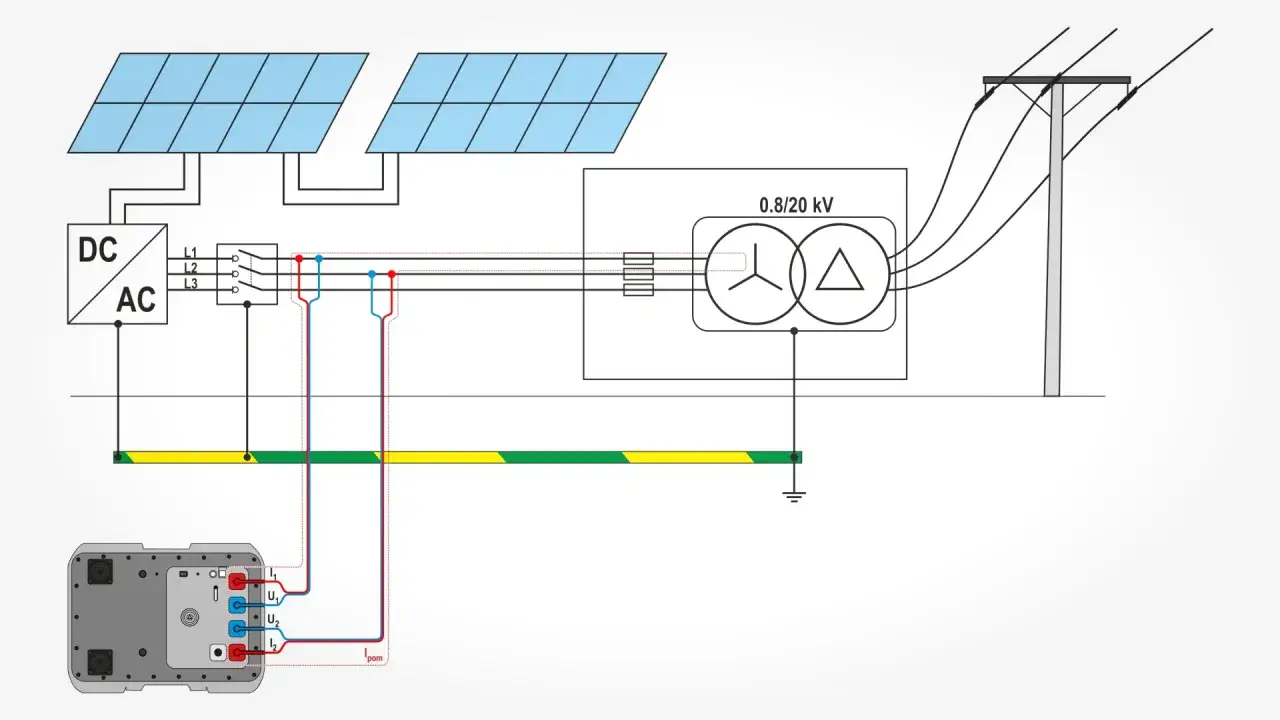

W instalacjach PV temat wraca przede wszystkim po stronie AC falownika, czyli tam, gdzie energia trafia do budynku albo do sieci. To ważne, bo wiele osób kojarzy fotowoltaikę głównie z obwodami DC, a tymczasem to właśnie odcinek AC decyduje o tym, czy zabezpieczenia nadprądowe i różnicowoprądowe zadziałają poprawnie w przypadku uszkodzenia. Jeśli kabel od falownika do rozdzielnicy jest długi albo prowadzony w trudnych warunkach, Zs potrafi wzrosnąć szybciej, niż się wydaje.

Na większych farmach sprawa staje się jeszcze bardziej techniczna. Występują tam wyższe napięcia pracy, rozległe trasy kablowe i układy IT, w których pojedyncze doziemienie nie daje prostego, „domowego” scenariusza awaryjnego. W takich warunkach zwykły miernik z podstawowego serwisu może być po prostu niewystarczający, bo potrzebny jest odpowiedni zakres napięć, dopasowana kategoria pomiarowa i często bardziej zaawansowana metoda testu.

W praktyce największą różnicę robią trzy rzeczy: długość toru kablowego, jakość połączeń i sposób ochrony po stronie AC. To dlatego w PV nie patrzę na wynik Zs jak na suchą liczbę, tylko jak na część szerszej układanki obejmującej falownik, transformator, uziemienie i zabezpieczenia. Na dobrze zaprojektowanej instalacji wynik zwykle jest przewidywalny; na źle wykonanej potrafi ujawnić problem wcześniej, niż zrobi to awaria.

Jeśli chcesz wykorzystać ten parametr praktycznie, ostatnia rzecz, jaką sprawdzam przed odbiorem i po modernizacji, jest prosta, ale bardzo skuteczna.

Co sprawdzić przed odbiorem i po modernizacji instalacji

Nie traktuję pomiaru jako jednorazowego testu „zaliczone albo niezaliczone”. Dużo lepsze wyniki daje podejście kontrolne: sprawdzić cały obwód, odczytać dane, a potem porównać je z realnym układem ochrony. Wtedy dopiero widać, czy problem dotyczy przewodu, połączenia, zabezpieczenia czy samego projektu.

• Zweryfikuj układ sieci i sposób prowadzenia przewodu ochronnego.
• Sprawdź charakterystykę i prąd znamionowy zabezpieczenia nadprądowego.
• Zmierz wynik w najdalszym punkcie obwodu, nie tylko przy rozdzielnicy.
• Upewnij się, że protokół zawiera Zs, spodziewany prąd zwarciowy, napięcie pomiarowe i punkt pomiaru.
• Powtórz badanie po każdej zmianie przewodu, zabezpieczenia, rozdzielnicy albo układu uziemienia.

Ja traktuję ten parametr jak szybki test uczciwości całej instalacji: jeśli wynik jest na granicy, nie szukam skrótów, tylko wracam do przekrojów przewodów, jakości zacisków i długości trasy kabla. To zwykle daje lepszy efekt niż sama wymiana zabezpieczenia. W praktyce właśnie tak rozumiana kontrola Zs pozwala odróżnić instalację poprawnie działającą od instalacji, która tylko jeszcze nie dała o sobie znać.
