Najważniejsze rzeczy do zapamiętania o zachowaniu obwodu AC
- W prądzie przemiennym liczy się nie tylko opór przewodu, ale też to, jak układ reaguje na częstotliwość.
- W Polsce sieć niskiego napięcia pracuje przy 230/400 V i 50 Hz, więc właśnie dla takich warunków najczęściej ocenia się odbiorniki.
- Cewki i kondensatory zmieniają zachowanie prądu bardziej niż zwykły rezystor, bo wprowadzają przesunięcie fazowe.
- Za duże straty pojawiają się zwykle nie w samym urządzeniu, ale w przewodach, złączach i źle dobranych elementach pośrednich.
- W fotowoltaice i automatyce domowej najwięcej problemów daje ignorowanie długości kabla, prądu rozruchowego i jakości połączeń.
Co składa się na impedancję w obwodzie prądu przemiennego
Najprościej mówiąc, to całkowita „przeszkoda” dla prądu AC. Nie jest to tylko zwykły opór przewodnika, ale suma trzech wpływów: części rezystancyjnej, indukcyjnej i pojemnościowej. Właśnie dlatego dwa obwody o podobnym oporze mogą działać zupełnie inaczej, jeśli jeden ma cewkę, a drugi kondensator.
| Składnik | Co opisuje | Jak wpływa na prąd | Kiedy ma największe znaczenie |
|---|---|---|---|
| Rezystancja | Czysty opór przewodu, grzałki albo rezystora | Ogranicza prąd i zamienia energię w ciepło | W przewodach, stykach, grzałkach i zwykłych odbiornikach oporowych |
| Reaktancja indukcyjna | Reakcja cewek i uzwojeń na zmienne pole magnetyczne | Ogranicza prąd coraz mocniej wraz ze wzrostem częstotliwości | W silnikach, transformatorach, dławikach i filtrach |
| Reaktancja pojemnościowa | Reakcja kondensatorów na zmianę napięcia | Maleje wraz ze wzrostem częstotliwości, więc kondensator „łatwiej przepuszcza” szybkie zmiany | W filtrach, zasilaczach, kompensacji i układach elektronicznych |
W prostych obwodach szeregowych można to zapisać w przybliżeniu jako Z = √(R² + (XL - XC)²). W praktyce nie chodzi jednak tylko o sam wzór, ale o to, czy układ jest zdominowany przez część oporową, czy przez elementy magazynujące energię. To właśnie ten szczegół decyduje, czy prąd płynie „spokojnie”, czy pojawia się wyraźne przesunięcie fazowe.
Ta różnica ma bezpośredni wpływ na pobór mocy, nagrzewanie i stabilność pracy urządzenia. Dlatego przy analizie obwodu nie zatrzymuję się na samym omowym oporze, tylko od razu sprawdzam, jak zachowują się elementy bierne. To prowadzi wprost do pytania o fazę.
Dlaczego faza zmienia wynik pomiaru
Przy prądzie stałym sprawa jest prosta: napięcie i prąd są ze sobą ściśle powiązane. W prądzie przemiennym dochodzi jeszcze moment, w którym napięcie i prąd nie osiągają szczytu jednocześnie. To właśnie przesunięcie fazowe sprawia, że część energii jest chwilowo magazynowana w polu magnetycznym albo elektrycznym, a nie od razu zamieniana w pracę użyteczną.
Rezystor
W idealnym rezystorze napięcie i prąd są zgodne w fazie. Taki element nie „przestawia” przebiegu, tylko ogranicza go i zamienia energię w ciepło. Dlatego grzałka czy zwykły opornik są najłatwiejsze do przewidzenia.
Cewka
Cewka opóźnia prąd względem napięcia. Im większa częstotliwość, tym mocniej to widać. W praktyce oznacza to, że uzwojenia silników, transformatorów i dławików potrafią wyraźnie zmienić pobór prądu, nawet jeśli sam opór drutu wydaje się niewielki.
Przeczytaj również: Indukcja elektromagnetyczna - Jak działa i co zmienia w energetyce?
Kondensator
Kondensator działa odwrotnie niż cewka: prąd wyprzedza napięcie. Dla wielu układów to korzystne, bo pozwala filtrować zakłócenia, wygładzać przebiegi i kompensować część efektów indukcyjnych. Zbyt duża pojemność albo zły dobór punktu pracy może jednak dać efekt odwrotny do oczekiwanego.
Im większy udział elementów magazynujących energię, tym bardziej rośnie znaczenie współczynnika mocy, czyli cos φ. W instalacjach energetycznych i fotowoltaicznych to nie jest detal z podręcznika, tylko parametr, który wpływa na straty i obciążenie sieci. A skoro mowa o energii przemiennej, trzeba jeszcze zobaczyć, jak układ reaguje na częstotliwość.
Jak częstotliwość zmienia zachowanie elementów
W Polsce sieć niskiego napięcia pracuje przy 230/400 V i 50 Hz, więc większość domowych analiz robi się właśnie dla tej częstotliwości. Dla rezystora częstotliwość zwykle ma niewielkie znaczenie, ale dla cewki i kondensatora jest już decydująca. Cewka stawia coraz większy opór zmianom prądu, a kondensator coraz łatwiej przepuszcza szybkie zmiany napięcia.
| Element | Gdy częstotliwość rośnie | Gdy częstotliwość maleje | Co to oznacza w praktyce |
|---|---|---|---|
| Rezystor | Zmiana zwykle jest mała | Zmiana zwykle jest mała | Najbardziej przewidywalny element w obwodzie |
| Cewka | Reaktancja rośnie | Reaktancja maleje | Silniej ogranicza prąd przy wyższych częstotliwościach |
| Kondensator | Reaktancja maleje | Reaktancja rośnie | Łatwiej „przepuszcza” szybkie zmiany, a słabiej reaguje na wolne |
To dlatego ten sam filtr może świetnie działać na jednej częstotliwości, a na innej prawie nic nie poprawiać. W układach z elektroniką impulsową dochodzą jeszcze harmoniczne, więc analizowanie tylko jednego punktu pracy bywa zbyt dużym uproszczeniem. Właśnie tu zaczyna się praktyka, a nie sama teoria.
Jeśli projektuję albo oceniam instalację, patrzę najpierw na to, gdzie układ będzie pracował: w domu, przy falowniku, przy silniku czy przy filtrze. Od tego zależy, czy ważniejszy będzie spadek napięcia, przesunięcie fazowe, czy odporność na zakłócenia. W fotowoltaice wszystkie te rzeczy potrafią się na siebie nałożyć.Gdzie to ma znaczenie w domu i przy fotowoltaice
W projektach instalacji patrzę na to przede wszystkim przez pryzmat sprawności i niezawodności. Jeśli tor zasilania ma zbyt duży opór albo niepasującą charakterystykę, rosną straty, grzeją się styki, a falownik lub zabezpieczenie mogą pracować poza wygodnym zakresem. W praktyce problem często nie siedzi w samym urządzeniu, tylko w przewodach i połączeniach po drodze.
| Sytuacja | Co się dzieje | Dlaczego warto to sprawdzić |
|---|---|---|
| Długi kabel między falownikiem a rozdzielnią | Rośnie spadek napięcia i straty cieplne | Przy większych prądach nawet niewielka różnica robi się odczuwalna dla sprawności |
| Luźny albo zaśniedziały styk | Miejscowe grzanie i ryzyko uszkodzenia połączenia | Przy 20 A i 0,1 Ω strata mocy to już 40 W, czyli dużo jak na jeden punkt połączenia |
| Silnik pompy lub sprężarki | Prąd rozruchowy jest wyższy niż prąd pracy ustalonej | Zabezpieczenia i przewody muszą wytrzymać chwilowe przeciążenie |
| Filtr EMI albo zasilacz impulsowy | Prąd płynie w krótkich impulsach, a przebieg nie jest idealną sinusoidą | Sam odczyt „na oko” z tabliczki znamionowej może nie wystarczyć do oceny obciążenia |

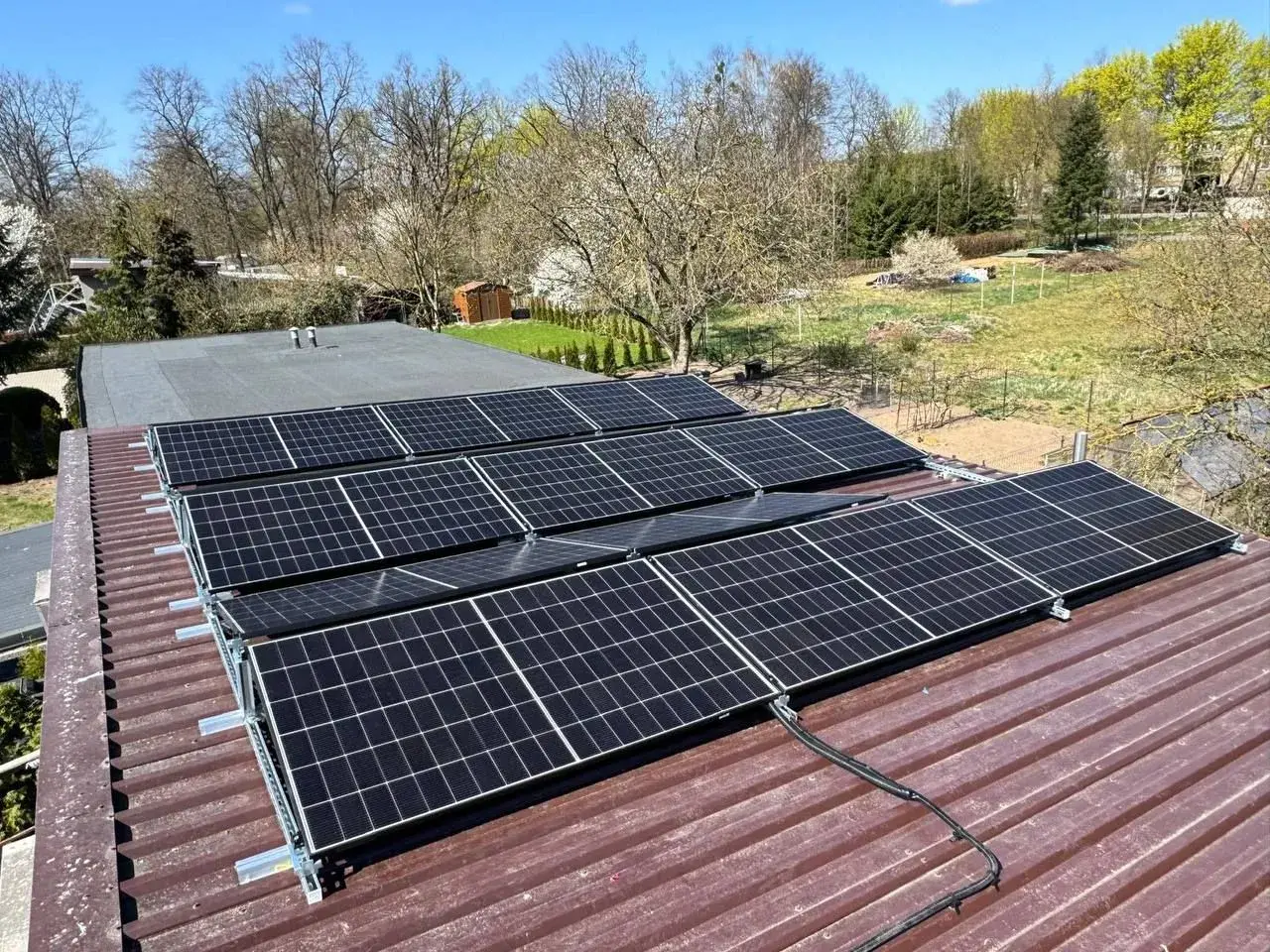

Na stronie poświęconej fotowoltaice ten temat ma jeszcze jeden wymiar: każdy niepotrzebny spadek napięcia i każde dodatkowe grzanie przewodów obniżają uzysk energii. Im lepiej dobrane są przewody, zaciski i zabezpieczenia, tym mniej energii ucieka po drodze. To samo dotyczy instalacji domowej, tylko skala strat bywa mniejsza i łatwiej je zignorować.
Jak ocenić i zmierzyć układ bez zgadywania
Najpierw ustalam, czy badany obwód jest prosty, czy nieliniowy. Potem sprawdzam dane katalogowe, bo w elektronice mocy i w falownikach sam pomiar rezystancji nie wystarcza. Zwykły omomierz pokaże tylko część obrazu, a nie powie nic o fazie i pracy przy 50 Hz.
- Ustal rodzaj obciążenia: rezystancyjne, indukcyjne, pojemnościowe albo mieszane.
- Sprawdź częstotliwość pracy, a nie tylko napięcie znamionowe.
- Zmierz albo odczytaj z dokumentacji R, L i C, jeśli są dostępne.
- Oceń przesunięcie fazowe i współczynnik mocy, jeśli układ współpracuje z siecią.
- Porównaj wynik z dopuszczalnym zakresem producenta urządzenia.
| Narzędzie | Co pokaże | Czego nie pokaże |
|---|---|---|
| Multimetr | Napięcie, prąd, czasem podstawową rezystancję | Nie oceni fazy ani zachowania przy danej częstotliwości |
| Miernik LCR | Indukcyjność, pojemność i część parametrów przy AC | Nie zastąpi analizy całego układu z przewodami i źródłem zasilania |
| Oscyloskop | Kształt przebiegu i przesunięcie fazowe | Nie poda gotowej wartości bez interpretacji sygnału |
| Analizator impedancyjny | Zachowanie elementu w funkcji częstotliwości | Nie jest potrzebny do każdej domowej instalacji, ale bardzo pomaga przy trudnych układach |
W praktyce najważniejsze jest to, by mierzyć w warunkach zbliżonych do rzeczywistych. Element, który wygląda dobrze na stole pomiarowym, może zachowywać się inaczej po podłączeniu do dłuższego przewodu, falownika albo obciążenia impulsowego. To właśnie dlatego dokumentacja i realny kontekst pracy są równie ważne jak sam wynik z miernika.
Najczęstsze błędy przy interpretacji
- Mylenie oporu z zachowaniem w AC. Rezystancja to tylko część całej historii. Układ może mieć niski opór, a mimo to źle pracować przez cewki, kondensatory albo przesunięcie fazowe.
- Ignorowanie częstotliwości. Ten sam element może zachowywać się dobrze przy 50 Hz, ale już zupełnie inaczej przy sygnale wyższej częstotliwości albo przy harmonicznych z falownika.
- Ocenianie urządzenia wyłącznie po prądzie znamionowym. W praktyce liczy się też rozruch, współczynnik mocy i charakter obciążenia.
- Pomijanie jakości połączeń. Luźny zacisk, zaśniedziały styk czy zbyt cienki przewód potrafią wprowadzić więcej strat niż sam odbiornik.
- Zakładanie idealnej sinusoidy. W nowoczesnych zasilaczach, ładowarkach i falownikach przebieg często jest odkształcony, więc proste modele dają tylko przybliżenie.
Te błędy są częste, bo na pierwszy rzut oka instalacja wygląda poprawnie. Dopiero po czasie wychodzą objawy w postaci grzania, szumów, wyłączeń albo niższej sprawności. Właśnie dlatego końcowy przegląd warto robić spokojnie, krok po kroku, zamiast opierać się na jednym parametrze z tabliczki znamionowej.
Co sprawdzić przed uruchomieniem obwodu, żeby nie gubić energii
Jeśli patrzę na układ praktycznie, zawsze sprawdzam pięć rzeczy: rodzaj obciążenia, częstotliwość pracy, długość przewodów, jakość połączeń i to, czy pojawiają się prądy rozruchowe albo harmoniczne. To zwykle wystarcza, żeby wychwycić większość problemów jeszcze przed pierwszym uruchomieniem. W instalacji fotowoltaicznej albo domowej automatyce to prosta droga do mniejszych strat i mniej nerwowych niespodzianek.- Dobierz przewody do realnego prądu, a nie tylko do mocy zapisanej na papierze.
- Sprawdź, czy odbiornik pracuje ciągle, czy tylko chwilowo, bo to zmienia obciążenie cieplne.
- Zwróć uwagę na połączenia śrubowe i zaciski, bo tam często powstają największe straty.
- Uwzględnij warunki sieci 230/400 V i 50 Hz, zamiast projektować „w próżni”.
Najwięcej problemów nie bierze się z samego napięcia, tylko z niedoszacowania tego, jak układ zachowa się przy realnym prądzie, temperaturze i częstotliwości. Właśnie dlatego dobrze dobrany tor zasilania, poprawne styki i zgodność z charakterem obciążenia decydują o sprawności bardziej, niż wielu osobom się wydaje.
