Zależność między napięciem, natężeniem prądu i oporem wraca wszędzie tam, gdzie trzeba policzyć, czy obwód zadziała bezpiecznie i przewidywalnie. Prawo Ohma daje prosty punkt startu: pozwala ocenić, jak zmieni się prąd, gdy rośnie napięcie albo opór, i dlaczego ten sam układ może zachowywać się zupełnie inaczej po zmianie jednego elementu. W tym tekście rozkładam wzór na czynniki pierwsze, pokazuję przekształcenia i odnoszę to do praktyki domowej instalacji oraz fotowoltaiki.
Najważniejsze rzeczy, które warto zapamiętać
- U = I × R to podstawowy zapis zależności między napięciem, natężeniem i oporem.
- Gdy napięcie rośnie przy stałym oporze, prąd również rośnie.
- Gdy opór rośnie przy stałym napięciu, prąd maleje.
- W obliczeniach trzeba pilnować jednostek: V, A i Ω.
- W fotowoltaice ta zależność pomaga ocenić prąd, spadek napięcia i obciążenie przewodów.
- Nie każdy element zachowuje się liniowo, więc diody, LED czy panele PV wymagają dodatkowego spojrzenia.
Co opisuje prawo Ohma i dlaczego wciąż jest tak użyteczne
To jedna z tych zależności, które wyglądają banalnie, dopóki nie trzeba ich zastosować w realnym obwodzie. W klasycznej wersji mówi ona, że w przewodniku omicznym natężenie prądu jest wprost proporcjonalne do napięcia i odwrotnie proporcjonalne do oporu. Jeśli przy stałym oporze zwiększę napięcie, prąd wzrośnie; jeśli przy stałym napięciu zwiększę opór, prąd spadnie.
Najprostszy przykład? Dla rezystora 6 Ω podłączonego do 12 V otrzymuję 2 A, bo 12 / 6 = 2. To właśnie dlatego ta zależność jest tak praktyczna: daje mi szybki sposób sprawdzenia, czy coś pracuje w rozsądnym zakresie, czy już zbliża się do przeciążenia. Żeby policzyć cokolwiek sensownie, najpierw trzeba rozróżnić U, I i R.
Wzór, jednostki i przekształcenia bez zgadywania

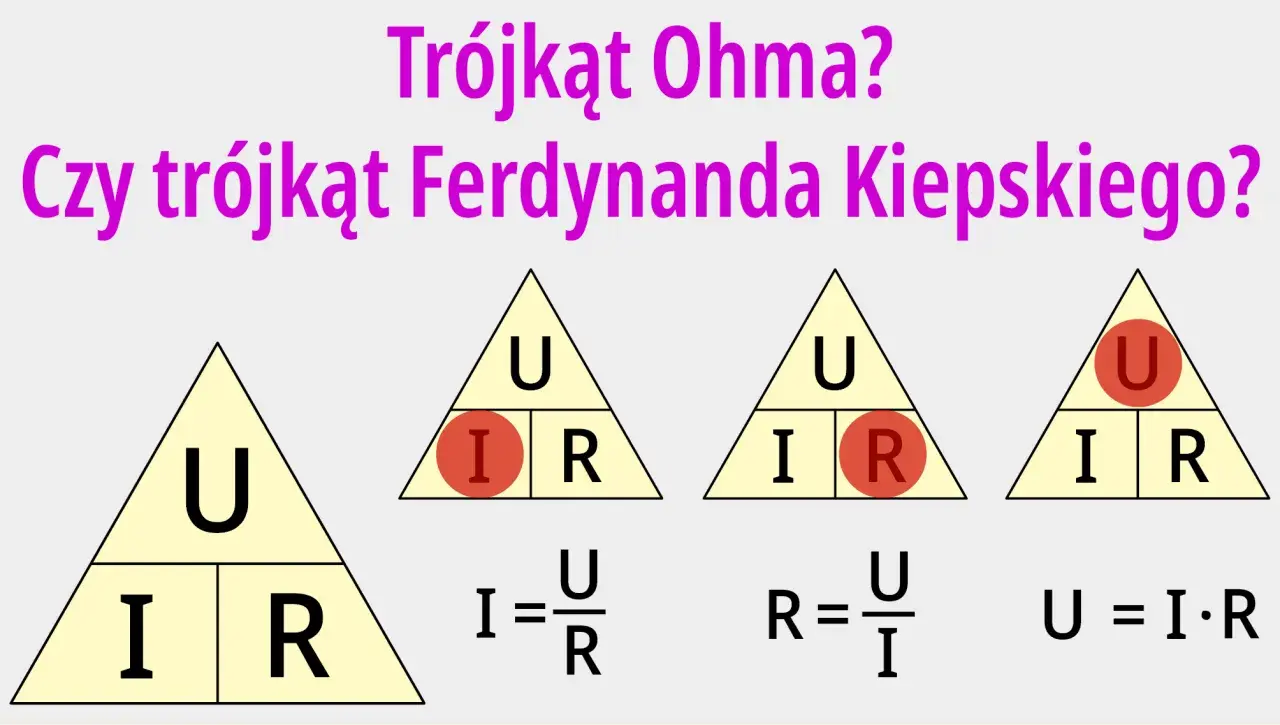

Najczęściej spotkasz zapis U = I × R. Z tego samego równania można łatwo wyprowadzić dwie pozostałe postacie: I = U / R oraz R = U / I. W praktyce nie chodzi o trzy różne wzory, tylko o jeden wzór używany w trzech kierunkach.
| Wielkość | Symbol | Jednostka | Najprostszy zapis |
|---|---|---|---|
| Napięcie | U | V | U = I × R |
| Natężenie prądu | I | A | I = U / R |
| Opór | R | Ω | R = U / I |
Ja zawsze zatrzymuję się jeszcze na jednostkach, bo to one najczęściej psują wynik. Napięcie podajemy w woltach (V), natężenie w amperach (A), a opór w omach (Ω). Miliampery trzeba zamienić na ampery, kiloomy na omy, bo inaczej łatwo pomylić się o rząd wielkości. 500 mA to 0,5 A, a 2 kΩ to 2000 Ω.
Jeśli masz te trzy wielkości w dobrych jednostkach, przekształcenie jest już czystą arytmetyką. Sama arytmetyka nie wystarcza jednak wtedy, gdy trzeba przejść od teorii do realnego obwodu.
Jak liczyć w obwodzie krok po kroku
- Ustal, która wielkość jest dana, a której szukasz.
- Sprawdź jednostki i w razie potrzeby zamień mA na A albo kΩ na Ω.
- Wybierz właściwe przekształcenie: I = U / R, U = I × R albo R = U / I.
- Porównaj wynik ze zdrowym rozsądkiem: czy prąd nie jest zbyt duży jak na ten układ?
Na przykład przy 24 V i 8 Ω dostaję 3 A. Przy 230 V i 460 Ω wychodzi 0,5 A. To są wyniki, które od razu da się zweryfikować intuicyjnie: większy opór ogranicza prąd, a większe napięcie go zwiększa.
W praktyce lubię jeszcze zrobić szybki test „co się stanie, jeśli zmienię jeden parametr”. Jeśli opór spadnie o połowę, prąd przy tym samym napięciu podwoi się. Jeśli napięcie wzrośnie o 20%, prąd też wzrośnie o 20%, o ile opór pozostaje stały. Gdy już umiesz liczyć, warto zobaczyć, gdzie ta wiedza realnie się przydaje poza szkolnym zadaniem.
Jak wykorzystać tę zależność w fotowoltaice i domowej instalacji
W instalacjach elektrycznych i PV ta zależność jest najcenniejsza wtedy, gdy trzeba ocenić prąd roboczy, spadek napięcia i obciążenie przewodu. Nie policzy mi całego systemu fotowoltaicznego, ale bardzo pomaga tam, gdzie liczy się bezpieczeństwo i straty. W praktyce najczęściej sprawdzam ją przy przewodach, bezpiecznikach, odbiornikach DC i prostych obwodach pomocniczych.
| Połączenie | Co się zmienia | Praktyczny efekt |
|---|---|---|
| Szeregowe | Napięcia się sumują | Prąd w gałęzi pozostaje ten sam, a rośnie napięcie całego stringu |
| Równoległe | Prądy się sumują | Napięcie zostaje takie samo, ale instalacja musi znosić większy prąd |
To ważne w fotowoltaice, bo już niewielki wzrost prądu potrafi wyraźnie podnieść straty na kablach. Opór przewodu rośnie wraz z długością i maleje wraz z przekrojem, co zapisuje się jako R = ρ × l / S. Im dłuższy i cieńszy przewód, tym większy spadek napięcia. Przy niskich napięciach ten sam spadek jest dużo bardziej odczuwalny niż w instalacji o wyższym napięciu, więc 1 V straty przy 12 V boli znacznie bardziej niż 1 V przy 400 V.
Dlatego w praktyce nie patrzę wyłącznie na samą moc panelu czy odbiornika. Najpierw sprawdzam, jaki prąd popłynie, potem czy przewód i zabezpieczenie są na niego przygotowane, a dopiero później wyciągam wnioski o sprawności całego układu. To prowadzi do ważnego zastrzeżenia: nie każdy element zachowuje się liniowo.
Kiedy prosta wersja nie wystarcza
Najprostsza postać działa dobrze dla elementów omicznych, ale w elektryce i elektronice jest sporo wyjątków. Dioda i LED nie mają liniowej zależności U-I, bo po przekroczeniu pewnego progu prąd rośnie bardzo gwałtownie. Akumulator zmienia swoje zachowanie wraz ze stanem naładowania, temperaturą i obciążeniem. W przewodnikach metalicznych opór także nie jest idealnie stały, bo rośnie wraz z temperaturą.
- LED i diody wymagają ograniczania prądu, więc sam wzór nie wystarczy do ich bezpiecznego podłączenia.
- Obwody prądu przemiennego trzeba opisywać szerzej, bo pojawia się impedancja, a nie tylko rezystancja.
- Panel fotowoltaiczny nie jest zwykłym rezystorem, więc do pełnej analizy dochodzi charakterystyka I-V i punkt mocy maksymalnej.
- Przewody i złącza grzeją się pod obciążeniem, a to zmienia ich opór i warunki pracy całego układu.
To nie znaczy, że ta zależność jest mało przydatna. Oznacza tylko tyle, że trzeba wiedzieć, kiedy jest dobrym modelem, a kiedy jest tylko pierwszym przybliżeniem. Właśnie dlatego przed podłączeniem odbiornika sprawdzam kilka rzeczy z osobna, a nie ufam jednemu szybkiemu rachunkowi.
Na co patrzę przed podłączeniem odbiornika
Jeśli chcę uniknąć błędów, zaczynam od krótkiej listy kontrolnej. W praktyce to oszczędza więcej czasu niż poprawianie później przegrzanego przewodu, źle dobranego bezpiecznika albo zbyt słabego zasilania.
- Jednostki sprawdzam zawsze jako pierwsze, bo to najczęstsze źródło błędów rachunkowych.
- Rodzaj elementu ma znaczenie: rezystor liczę inaczej niż LED, falownik czy akumulator.
- Prąd roboczy porównuję z dopuszczalnym prądem przewodu i zabezpieczenia.
- Spadek napięcia oceniam szczególnie wtedy, gdy instalacja pracuje niskonapięciowo, bo wtedy nawet niewielka strata jest odczuwalna.
- Temperaturę pracy biorę pod uwagę, bo nagrzewanie zmienia opór i wpływa na stabilność całego układu.
Jeśli mam zapamiętać tylko jedną rzecz, to tę: zależność U, I i R jest świetnym narzędziem do szybkiej oceny obwodu, ale nie zastępuje pełnego projektu tam, gdzie w grę wchodzą półprzewodniki, fotowoltaika i realne straty w przewodach. Dobrze użyta pozwala od razu wyłapać problem, zanim zamieni się w kosztowną usterkę.
