W obwodach elektrycznych najważniejsze nie jest samo to, że coś płynie, ale dlaczego zaczyna płynąć i od czego zależy jego siła. To właśnie pole elektryczne tłumaczy, jak napięcie przekłada się na ruch ładunków, kiedy rośnie ryzyko przebicia izolacji i czemu w instalacjach fotowoltaicznych liczą się nie tylko ampery, ale też geometria przewodów i jakość osprzętu.
Najważniejsze fakty o polu i prądzie
- E opisuje, jak silnie pole działa na jednostkowy ładunek, a nie sam przepływ prądu.
- Najczęściej liczę je z zależności E = F/q albo, w polu jednorodnym, z E = U/d.
- Jednostki N/C i V/m są równoważne i opisują tę samą wielkość.
- Większa wartość E nie zawsze oznacza większy prąd, bo znaczenie mają też materiał, opór i geometria układu.
- W energetyce i fotowoltaice pole wpływa na izolację, odstępy, przebicia i bezpieczeństwo pracy.
Jak obliczam natężenie pola elektrycznego w prostych układach
Ja patrzę na tę wielkość przede wszystkim jak na odpowiedź na pytanie: jaką siłę odczuje dodatni ładunek próbny w danym punkcie przestrzeni. To opis wektorowy, więc liczy się nie tylko wartość, ale też kierunek i zwrot. Jeśli źródłem jest ładunek punktowy, pole słabnie bardzo szybko wraz z odległością, bo jego wartość maleje proporcjonalnie do 1/r2.
- E = F/q mówi mi, jaka siła przypada na jednostkowy ładunek.
- F = qE pozwala policzyć siłę działającą na konkretny ładunek.
- Jednostka N/C jest równoważna V/m.
- Linie pola pomagają zobaczyć zwrot działania od obszaru wyższego potencjału do niższego dla dodatniego ładunku.
W praktyce to użyteczne także dlatego, że od razu odróżnia obraz pola od samego przepływu prądu. Prąd mówi o ruchu ładunku w czasie, a E mówi o tym, co ten ruch wywołuje. Ten rozdział jest ważny, bo bez niego łatwo pomylić skutki z przyczyną.
Dlaczego napięcie i pole to nie to samo
Najbardziej użyteczna relacja w zadaniach i projektowaniu to E = U/d, ale tylko wtedy, gdy pole można w przybliżeniu uznać za jednorodne. To dobry model między okładkami kondensatora albo w dobrze kontrolowanej szczelinie. Gorzej sprawdza się przy ostrych krawędziach, cienkich przewodach i wszędzie tam, gdzie geometria lokalnie zagęszcza pole.
| Wielkość | Co opisuje | Jednostka | Jak ją czytam w praktyce |
|---|---|---|---|
| E | Siłę pola działającą na jednostkowy ładunek | N/C lub V/m | Jak mocno pole „pcha” ładunki |
| U | Różnicę potencjałów między punktami | V | Jak duży jest spadek energii na odcinku |
| I | Przepływ ładunku w czasie | A | Ile ładunku płynie w jednostce czasu |
| R | Opór przepływu | Ω | Jak mocno materiał hamuje prąd |
Prosty przykład dobrze pokazuje różnicę. Jeśli 12 V rozkłada się na odcinku 3 mm, średnie pole wynosi 4000 V/m. Jeśli 1000 V przypada na 1 mm, dostaję już 1 MV/m. To nadal nie oznacza automatycznie przebicia, ale od razu widać, dlaczego przy małych odstępach i wysokim napięciu projektowanie izolacji przestaje być detalem.
Ja zawsze podkreślam jedną rzecz: to nie samo napięcie decyduje o wszystkim, tylko napięcie w relacji do odległości, geometrii i materiału. Dlatego ten sam układ może zachowywać się bezpiecznie w jednym miejscu, a w innym mieć wyraźnie większe obciążenie elektryczne.
Jak pole elektryczne napędza prąd w przewodniku
Prąd pojawia się wtedy, gdy nośniki ładunku mają drogę ruchu. W przewodniku pole nadaje im uporządkowany dryf, a lokalnie opisuje to zależność j = σE, gdzie j to gęstość prądu, a σ przewodność materiału. Im lepszy przewodnik i im niższy opór, tym łatwiej uzyskać większy prąd przy tym samym polu.
- W metalach nośnikami są głównie elektrony.
- W elektrolitach ładunek przenoszą jony dodatnie i ujemne.
- W półprzewodnikach zachowanie zależy od domieszkowania, temperatury i struktury materiału.
- W izolatorach nośników jest zbyt mało, żeby pojawił się łatwy przepływ, dopóki pole nie stanie się bardzo silne.
W praktyce oznacza to, że samo pole nie zastępuje zamkniętego obwodu. Nawet silne E nie da sensownego prądu, jeśli ładunki nie mają gdzie płynąć. Z kolei w przewodnikach o różnej jakości ten sam bodziec elektryczny daje różny efekt, bo materiał może reagować inaczej na temperaturę, czystość i strukturę wewnętrzną.
To ważne także z innego powodu: w metalach wzrost temperatury zwykle zwiększa opór, więc przy tym samym polu prąd bywa mniejszy. W niektórych materiałach zachowanie jest odwrotne albo bardziej złożone, dlatego nie warto przenosić jednego modelu bez zastanowienia na każdy przypadek.
Gdzie ma znaczenie w instalacjach fotowoltaicznych i energetyce

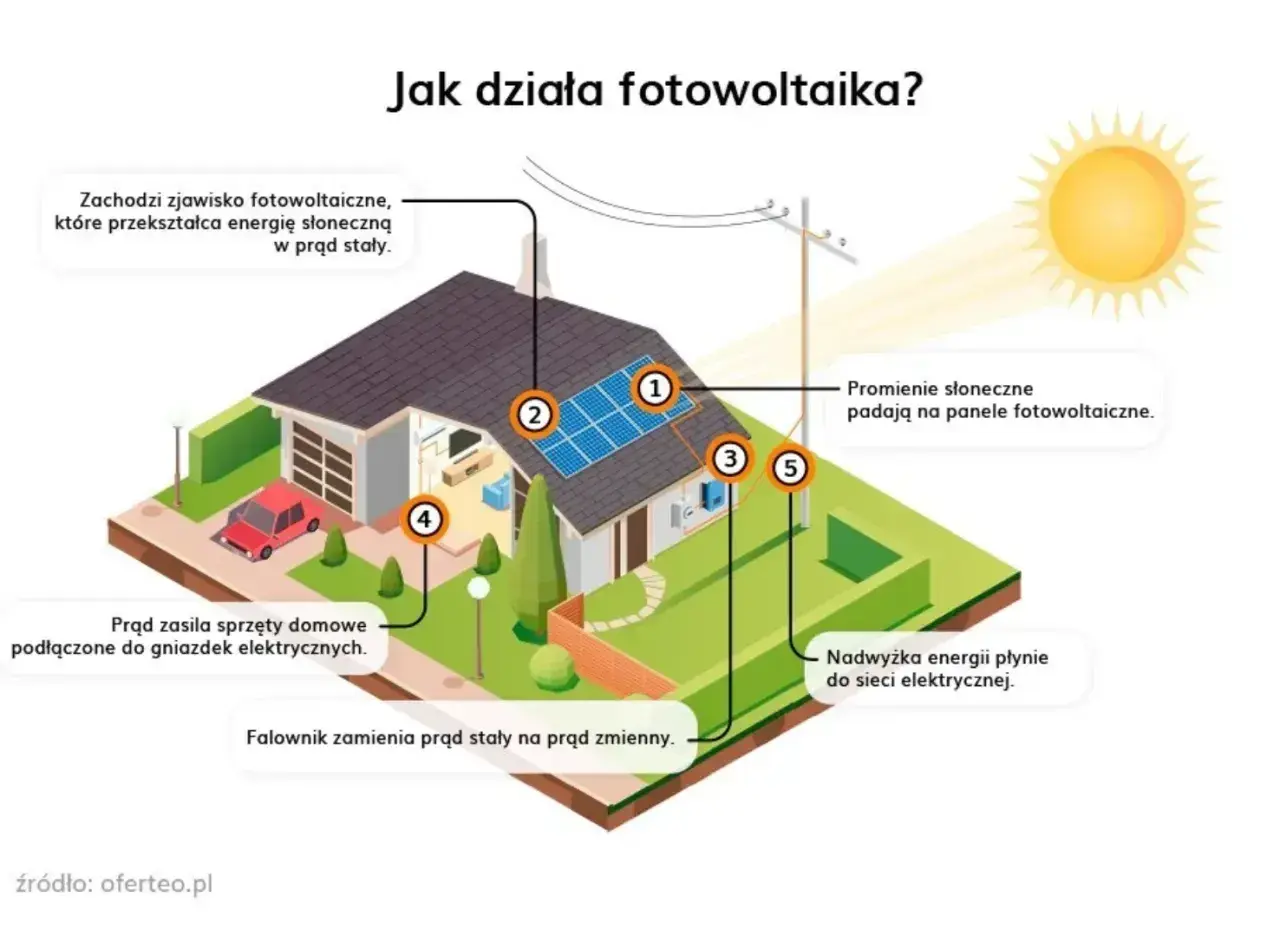

W instalacjach fotowoltaicznych pole elektryczne nie jest abstrakcją z podręcznika. Pojawia się w stringach modułów, przewodach DC, złączach, falownikach i w każdej szczelinie między elementami o różnych potencjałach. Jeśli napięcie rośnie, a odstępy są małe, E rośnie razem z nim, więc izolacja i geometria zaczynają mieć realne znaczenie dla bezpieczeństwa oraz trwałości układu.
Ja zwracam uwagę przede wszystkim na trzy rzeczy: klasę napięciową przewodów i osprzętu, stan izolacji oraz prowadzenie kabli. Ostre krawędzie, zbyt ciasne zagięcia i uszkodzone powłoki potrafią lokalnie zwiększyć pole bardziej niż wynikałoby to z prostego średniego obliczenia. W praktyce właśnie tam zaczynają się problemy, których nie widać na pierwszy rzut oka.
- Przy wysokim napięciu DC nawet niewielka szczelina może mieć bardzo duże E.
- Wilgoć, pył i zabrudzenia pogarszają warunki izolacyjne.
- Źle dobrane złącza i uszkodzone przewody podnoszą ryzyko lokalnych wyładowań.
- Ochrona przepięciowa ma znaczenie nie tylko przy burzy, ale też przy długich odcinkach przewodów i zmianach obciążenia.
Dla porządku warto mieć w głowie jeszcze jedną liczbę: wytrzymałość elektryczna suchego powietrza jest rzędu 3 MV/m, ale to tylko punkt odniesienia, a nie gwarancja bezpieczeństwa. Kształt elektrod, wilgotność i zanieczyszczenia potrafią obniżyć margines bardzo wyraźnie. W energetyce i PV nie myślę więc wyłącznie o „dużym” czy „małym” napięciu, ale o tym, jak to napięcie rozkłada się w konkretnej geometrii.
Najczęstsze błędy przy ocenie pola w obwodach
- Mylenie E z I - pole opisuje działanie siły, a prąd opisuje przepływ ładunku.
- Używanie E = U/d bez sprawdzenia warunków - ten wzór działa dobrze tylko dla pola w przybliżeniu jednorodnego.
- Ignorowanie materiału - ten sam układ zachowuje się inaczej w metalu, dielektryku i wilgotnym środowisku.
- Pomijanie krawędzi i uszkodzeń - to właśnie tam pole często rośnie najszybciej.
- Zakładanie, że większe napięcie zawsze oznacza większy problem - liczy się też odległość, ekranowanie, stan izolacji i rozkład pola.
W praktyce najdroższe bywają nie błędy rachunkowe, tylko zbyt proste założenia. Jeśli ktoś patrzy wyłącznie na liczbę zasilania, a pomija geometrię i warunki pracy, to zwykle właśnie tam pojawia się rozczarowanie. Ja wolę sprawdzić kilka prostych parametrów od razu, zamiast później szukać przyczyny przegrzewania, zakłóceń albo przebicia.
Co sprawdzam, zanim uznam układ za bezpieczny
- Jakie jest rzeczywiste napięcie między punktami i czy jest stałe, czy zmienne.
- Jaki jest odstęp między elementami oraz czy geometria nie wzmacnia lokalnie pola.
- Jaki materiał pracuje w układzie i jaka jest jego wytrzymałość izolacyjna.
- Czy występują wilgoć, pył, zabrudzenia, ostre krawędzie albo uszkodzenia mechaniczne.
- Czy układ jest narażony na przepięcia, długie odcinki przewodów albo duże zmiany obciążenia.
Jeśli te warunki są pod kontrolą, układ zwykle zachowuje się przewidywalnie. W obszarze energii i fotowoltaiki to właśnie one decydują, czy pole elektryczne tylko pracuje wewnątrz instalacji, czy zaczyna wymuszać straty, zakłócenia albo przebicie izolacji. Dobrze zaprojektowany obwód nie opiera się na szczęściu, tylko na poprawnym rozkładzie napięcia, właściwych odległościach i świadomym doborze materiałów.
