Niepożądane połączenie przewodów w instalacji elektrycznej potrafi w kilka sekund zamienić zwykły obwód w źródło bardzo dużego prądu, przegrzania i uszkodzeń. W skrajnych przypadkach to właśnie zwarcie kończy się stopieniem izolacji, wyzwoleniem zabezpieczeń albo pożarem, dlatego dobrze rozumieć, skąd się bierze i jak reagować. Poniżej wyjaśniam to prostym językiem, ale bez uproszczeń, które mogłyby wprowadzić w błąd.
Najważniejsze fakty, które warto znać od razu
- Taki stan powoduje gwałtowny wzrost prądu, bo obwód traci normalną impedancję, czyli opór widziany przez prąd.
- Najczęstsze przyczyny to uszkodzona izolacja, luźne styki, wilgoć, błędy montażowe i zużyte elementy.
- W domu objawy to zwykle wybijanie zabezpieczeń, grzanie gniazd, zapach spalenizny i ciemne ślady na elementach instalacji.
- W fotowoltaice ryzyko jest większe, bo po stronie DC pracuje wysokie napięcie i problem bywa ukryty w złączach lub przewodach na dachu.
- Wyłącznik nadprądowy i RCD pełnią różne funkcje, więc jedno nie zastępuje drugiego.
- Powtarzalne wyłączanie obwodu traktuję jako sygnał do diagnozy, a nie do wielokrotnego resetowania.
Co dzieje się w obwodzie podczas zwarcia
W normalnej instalacji prąd płynie przez odbiornik, który stawia określony opór. Gdy pojawia się bezpośrednie połączenie między punktami o różnym potencjale albo między przewodem fazowym a neutralnym czy ochronnym, impedancja spada bardzo mocno, a natężenie rośnie niemal natychmiast. Ja zawsze rozróżniam to od przeciążenia: tam obwód działa poprawnie, ale jest za bardzo obciążony, tutaj problem leży w samej drodze przepływu.
Prąd zwarciowy, czyli nagły skok natężenia po takim uszkodzeniu, bywa wielokrotnie wyższy od prądu roboczego. To wystarcza, żeby w krótkim czasie podgrzać przewody, nadtopić złącza i uszkodzić izolację. W praktyce wszystko rozgrywa się o sekundy, dlatego zabezpieczenia muszą odciąć zasilanie szybciej, niż elementy instalacji zdążą się przegrzać.
Gdy już wiadomo, co dzieje się w obwodzie, łatwiej zrozumieć, skąd biorą się te awarie na co dzień.
Skąd biorą się takie awarie
Najczęściej winny nie jest jeden spektakularny błąd, tylko kilka drobnych problemów, które zbierają się w czasie. W praktyce widzę ten sam schemat: instalacja działa długo bez objawów, a potem wystarczy wilgoć, drgania, wysoka temperatura albo słaby styk i obwód przestaje być bezpieczny.
- Uszkodzona izolacja - przewód ociera się o ostrą krawędź, starzeje się pod wpływem ciepła albo pęka po latach pracy.
- Luźne zaciski - niedokręcony styk zwiększa opór, nagrzewa się i potrafi przejść w łuk elektryczny, czyli przeskakujące wyładowanie między elementami.

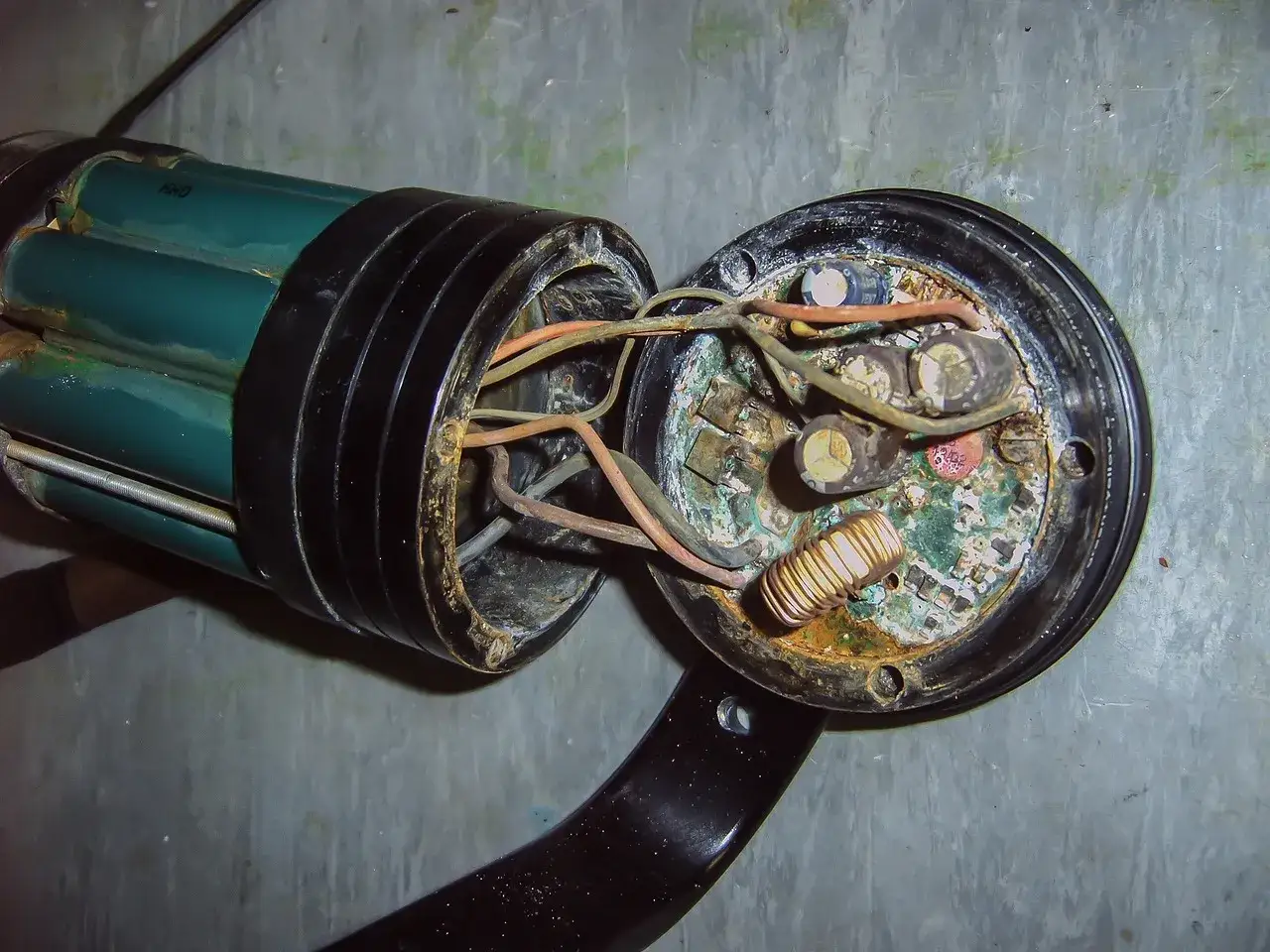

- Wilgoć i zabrudzenia - woda, pył, korozja lub osad przewodzący potrafią stworzyć niechcianą drogę dla prądu.
- Błędy montażowe - źle dobrany przekrój przewodu, pomylone połączenia, mieszanie niekompatybilnych złączy albo brak odciążenia mechanicznego.
- Zużyte urządzenia - gniazda, zasilacze, przedłużacze i sprzęt AGD po prostu się starzeją.
- Czynniki zewnętrzne w PV - promieniowanie UV, wiatr, gryzonie, uszkodzenia mechaniczne i korozja złącz na dachu.
W instalacjach fotowoltaicznych ryzyko rośnie jeszcze z jednego powodu: po stronie DC często pracują długie ciągi modułów, więc pojedynczy błąd połączenia może oddziaływać na większą część systemu. To prowadzi prosto do pytania, jakie ślady zostawia awaria, zanim całkiem odetnie zasilanie.
Jakie skutki widać w domu i w instalacji PV
Skutki zależą od miejsca uszkodzenia i od tego, czy zabezpieczenia zadziałały od razu. Jeśli działają prawidłowo, zwykle kończy się na wyłączeniu obwodu; jeśli nie, rośnie temperatura, niszczą się styki i izolacja, a w skrajnym przypadku pojawia się pożar. W systemach PV stawka jest wyższa, bo sama instalacja pracuje pod wysokim napięciem. Jak podaje Enea, po stronie DC mogą występować napięcia sięgające 1000 V, więc nawet pozornie mały problem trzeba traktować serio.
| Objaw | Co zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| Natychmiastowe wyłączenie bezpiecznika lub wyłącznika nadprądowego | Obwód dostał skok prądu i zabezpieczenie odcięło zasilanie | To sygnał, że problem nie zniknął sam i trzeba znaleźć przyczynę |
| Gorące gniazdko, puszka albo wtyk | Na styku pojawił się zbyt duży opór albo zaczęło się miejscowe grzanie | Przegrzanie często poprzedza stopienie izolacji i uszkodzenie przewodów |
| Zapach spalenizny, dym lub ciemne ślady | Materiał izolacyjny już pracuje poza bezpiecznym zakresem | To moment, w którym nie warto czekać na kolejne objawy |
| Komunikat błędu falownika lub spadek produkcji | Problem może dotyczyć łańcucha modułów, złącza albo okablowania | W PV awaria często pokazuje się najpierw jako spadek uzysku, nie jako głośny alarm |
| Iskrzenie, trzaski, migotanie światła | Może rozwijać się łuk elektryczny | Łuk szybko podnosi temperaturę i niszczy połączenia |
Warto pamiętać o różnicy między zabezpieczeniami: wyłącznik nadprądowy reaguje na duży prąd, a wyłącznik różnicowoprądowy przede wszystkim na upływ prądu do ziemi i ochronę człowieka. To nie jest wymienne zadanie, tylko dwa różne poziomy ochrony. Dzięki temu łatwiej zrozumieć, dlaczego sama różnicówka nie załatwia wszystkich problemów.
Po takim przeglądzie łatwo przejść do praktyki i sprawdzić, po czym rozpoznać awarię zanim narobi większych szkód.
Jak rozpoznać problem, zanim szkody staną się większe
Ja zawsze zaczynam od symptomów, które da się zauważyć bez rozkręcania czegokolwiek. Jeśli zabezpieczenie wybija zaraz po włączeniu konkretnego urządzenia, jeśli wtyczka robi się gorąca, a obudowa gniazda zmienia kolor, to nie jest przypadek do obserwacji przez tydzień. To sygnał, że w obwodzie dzieje się coś niebezpiecznego.
- Powtarzalne wyłączanie tego samego obwodu.
- Zapach spalonej izolacji albo plastiku.
- Trzaski, brzęczenie, migotanie światła lub chwilowe zaniki zasilania.
- Widoczne okopcenia, nadtopienia lub przebarwienia na gniazdach, wtykach i puszkach.
- Nagrzewanie przewodów, złącz i rozłączników.
- W PV: błędy falownika, spadek uzysku energii, nierówna praca stringów.
W takich sytuacjach nie próbuję wielokrotnie przywracać zasilania na próbę, bo każdy kolejny start może tylko dołożyć ciepła i uszkodzić styk jeszcze bardziej. Jeśli sytuacja jest bezpieczna, odłączam obwód głównym wyłącznikiem lub rozłącznikiem, ale nie dotykam nagrzanych elementów i nie rozbieram złączy na dachu. Przy dymie, iskrzeniu albo ognisku działania są już proste: ewakuacja i wezwanie odpowiednich służb.
Według UDT, inspekcja z kamerą termowizyjną dobrze wychwytuje lokalne przegrzewanie, czyli miejsca, w których problem jeszcze nie wybuchł, ale już pracuje na awarię. To szczególnie przydatne w PV, gdzie uszkodzenie bywa ukryte pod panelem, w puszce łączeniowej albo w złączu na przewodzie.
Gdy widać objawy, najważniejsze staje się ograniczenie ryzyka, a nie szybkie odpalanie instalacji od nowa.
Jak ograniczyć ryzyko w domu i w fotowoltaice
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, to powiedziałbym: porządny montaż i regularna kontrola są ważniejsze niż mocniejsze zabezpieczenie dobrane na oko. W domu i w PV nie wygrywa ten, kto kupi więcej elementów ochronnych, tylko ten, kto dobierze je do realnego obciążenia, połączy poprawnie i później sprawdzi ich stan.
| Element ochrony | Przed czym działa | Czego nie zastępuje |
|---|---|---|
| Wyłącznik nadprądowy | Na nadmierny prąd i gwałtowny wzrost obciążenia | Nie zastępuje poprawnego doboru przekroju przewodów |
| Wyłącznik różnicowoprądowy | Na upływ prądu, który może zagrozić człowiekowi | Nie zastępuje zabezpieczenia nadprądowego |
| Rozłącznik DC | Na bezpieczne odłączenie stringów w instalacji PV | Nie naprawia uszkodzonego połączenia |
| Ogranicznik przepięć | Na skoki napięcia, np. po wyładowaniach atmosferycznych | Nie usuwa przyczyny przegrzanego styku ani błędu montażu |
- Dopasuj przekroje przewodów do obciążenia, długości trasy i warunków pracy.
- Nie mieszaj przypadkowych złączy ani nie dokręcaj ich na wyczucie.
- Chroń przewody przed ostrymi krawędziami, UV i miejscami, w których mogą pracować mechanicznie.
- W PV po każdej większej burzy, naprawie dachu albo spadku produkcji sprawdź instalację szybciej niż później.
- Jeśli zabezpieczenie zadziałało kilka razy bez jasnego powodu, nie uznawaj tego za drobiazg.
- Planuj przegląd termowizyjny, bo lokalne grzanie często widać wcześniej niż słychać lub czuć.
W instalacjach PV ten porządek ma jeszcze większe znaczenie, bo wysokie napięcie po stronie DC nie wybacza luźnych styków i słabych połączeń. Dlatego przy projektowaniu i odbiorze liczy się nie tylko sam sprzęt, ale też jakość wykonania, zgodność komponentów i sprawdzenie ich pracy pod obciążeniem.
Jak podaje Enea, system fotowoltaiczny jest układem elektrycznym pracującym przy bardzo wysokich wartościach napięcia i prądu, więc nawet prosty błąd montażowy może mieć poważne skutki. Właśnie dlatego nie traktuję ochrony jako dodatku, tylko jako część projektu.
Co naprawdę warto zapamiętać, gdy instalacja zaczyna wariować
Najkrócej: każdy przypadek nagłego wyłączania obwodu, grzania złączy albo zapachu spalenizny traktuję jak sygnał do diagnozy, nie jako uciążliwość. W domu najczęściej kończy się to na uszkodzonym przewodzie, gnieździe albo urządzeniu; w fotowoltaice dochodzi jeszcze kwestia wysokiego napięcia DC i trudniej dostępnych połączeń.
Jeśli chcesz podejść do tematu rozsądnie, zapamiętaj trzy rzeczy: odróżniaj przeciążenie od uszkodzenia połączenia, nie resetuj bez końca zabezpieczeń i regularnie sprawdzaj stan instalacji, zanim drobna usterka przejdzie w większy problem. To zwykle oszczędza czas, pieniądze i nerwy, a przede wszystkim ogranicza ryzyko pożaru oraz uszkodzenia sprzętu.
