Najważniejsze fakty o oporze, które od razu porządkują temat
- 1 Ω = 1 V/A, czyli om opisuje stosunek napięcia do prądu.
- Przy stałym napięciu większy opór oznacza mniejszy prąd, a mniejszy opór pozwala prądowi płynąć łatwiej.
- Straty cieplne liczy się wzorem P = I²R, więc wzrost prądu boli bardziej niż sam wzrost oporu.
- W instalacjach fotowoltaicznych i domowych najważniejsze są przewody, złącza i jakość połączeń, bo tam najłatwiej o niepotrzebne straty.
- Do bardzo małych oporów zwykły multimetr bywa za mało dokładny.
- W prądzie zmiennym ten sam temat rozszerza się o impedancję, ale intuicja pozostaje podobna.
Co oznacza om w obwodzie elektrycznym
Om nie jest abstrakcyjną jednostką z podręcznika. Opisuje, jak mocno element przeciwstawia się przepływowi prądu. W układzie SI 1 Ω = 1 V/A, a w pełnym zapisie bazowym można to rozpisać jako kg·m²·s⁻³·A⁻². Na co dzień wystarczy jednak pamiętać prostą proporcję: jeśli napięcie rośnie, a opór zostaje ten sam, prąd też rośnie.
W praktyce częściej mówię o rezystancji niż o samym oporze, bo tak mówi się w elektronice i automatyce. W przewodach, grzałkach, rezystorach i złączach ta sama wielkość może oznaczać coś zupełnie innego: raz pożądane ograniczenie prądu, a raz stratę energii albo sygnał usterki. NIST przypomina tę zależność bardzo prosto przez wzór I = V/R, bo to najpraktyczniejszy sposób myślenia o obwodach.
W prądzie zmiennym sprawa robi się trochę szersza, bo oprócz samego oporu pojawia się też impedancja, czyli ogólna „przeszkoda” dla prądu zmiennego. Dla czytelnika najważniejsze jest jednak jedno: większa wartość nadal oznacza większe ograniczenie przepływu. Kiedy to rozumiem, łatwiej mi przejść do pytania, jak ta zależność wpływa na prąd i moc.
Jak opór wpływa na prąd i moc
Najbardziej użyteczne są tu trzy wzory. One nie są tylko szkolną teorią, ale praktycznym narzędziem do szybkiego liczenia obwodów, zasilaczy i przewodów.
| Wielkość | Symbol | Jednostka | Co oznacza w praktyce |
|---|---|---|---|
| Napięcie | U | V | „Pcha” ładunki przez obwód. |
| Prąd | I | A | Pokazuje, ile ładunku płynie w czasie. |
| Rezystancja | R | Ω | Określa, jak mocno obwód ogranicza przepływ. |
| Moc strat | P | W | Informuje, ile energii zamienia się w ciepło. |

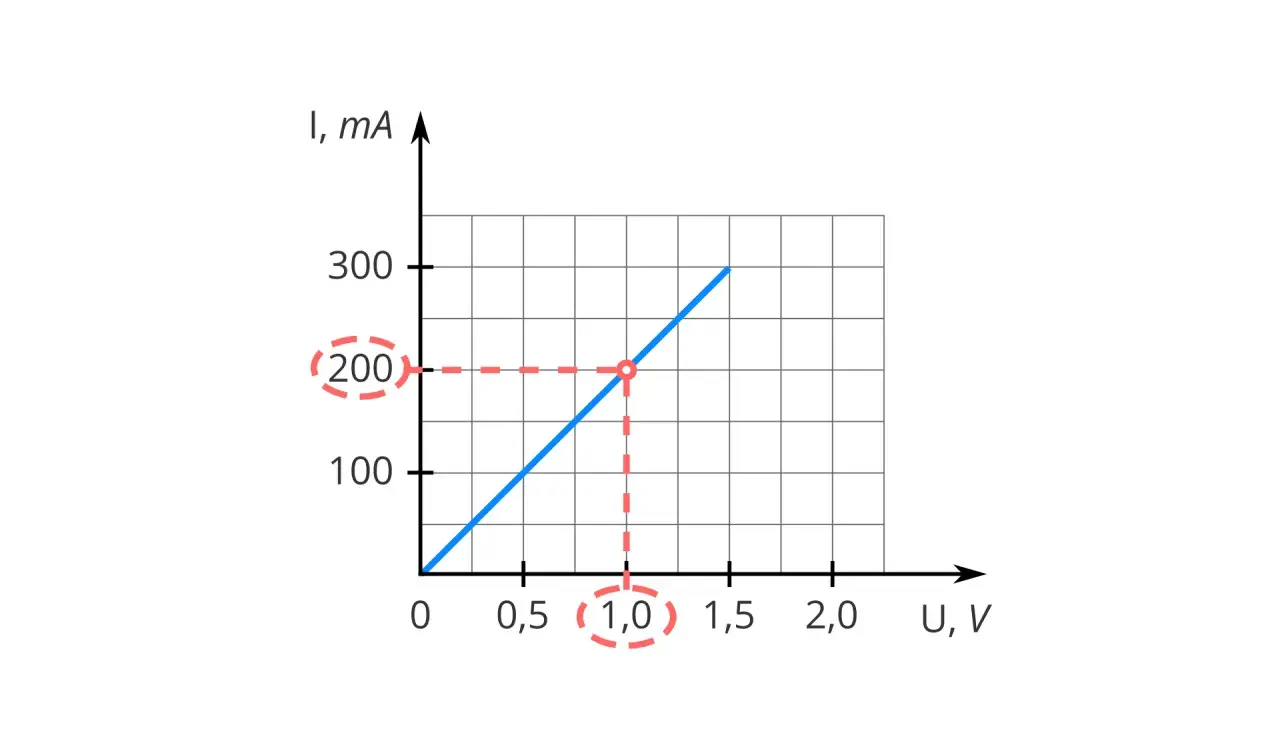

Najprostsza zależność wygląda tak: I = U / R. Jeśli opór rośnie dwa razy przy tym samym napięciu, prąd spada dwa razy. Jeśli opór maleje, prąd rośnie. To właśnie dlatego zbyt mały opór w krótkim obwodzie potrafi wywołać bardzo duży prąd, a zbyt duży opór w przewodzie zasilającym kończy się spadkiem napięcia i grzaniem.
Drugi wzór, który naprawdę robi różnicę, to P = I² × R. Tu najważniejszy jest kwadrat prądu. To oznacza, że jeśli prąd wzrośnie dwa razy, straty cieplne rosną cztery razy. Właśnie dlatego w instalacjach mocy i w fotowoltaice nie patrzę tylko na sam opór, ale przede wszystkim na to, jak dużo prądu płynie przez dany odcinek. Kiedy to jest jasne, łatwiej odróżnić elementy, w których opór jest celowy, od tych, w których staje się problemem.
Jak czytać wartości rezystancji w urządzeniach i instalacjach
Nie każdy wysoki opór jest błędem, a nie każdy niski jest zaletą. To zależy od funkcji elementu. Ja zawsze pytam najpierw: czy ten element ma ograniczać prąd, czy tylko go przewodzić możliwie bez strat?
| Element | Jaki opór ma sens | Co oznacza zbyt wysoka wartość |
|---|---|---|
| Rezystor w elektronice | Dokładnie zaplanowany | Układ może działać inaczej niż przewidziano |
| Grzałka | Wyraźny, bo zamienia energię w ciepło | Za mały opór może przeciążyć zasilanie |
| Przewód zasilający | Jak najniższy | Pojawiają się straty, spadek napięcia i grzanie |
| Złącze lub styk | Bardzo niski | Często sygnał luzu, korozji albo złego zacisku |
W praktyce najbardziej lubię to rozróżnienie: rezystor ma mieć opór z założenia, przewód nie powinien go dokładać bez potrzeby. W przypadku przewodów, zacisków i połączeń śrubowych nawet niewielka zmiana oporu potrafi dać odczuwalne skutki. W urządzeniach grzewczych jest odwrotnie, bo tam ta energia ma zamienić się w ciepło, a nie zniknąć po drodze. Z tego powodu ten sam pomiar może oznaczać coś dobrego albo alarmującego.
Jeśli widzę opór w rezystorze ograniczającym prąd diody LED, traktuję go jako część projektu. Jeśli podobny wzrost pojawia się w przewodzie zasilającym albo w złączu, traktuję go jak stratę, którą trzeba znaleźć i usunąć. To prowadzi już wprost do pytania, jak taki opór mierzyć, żeby nie pomylić wyniku.
Jak mierzyć opór i nie zafałszować wyniku
Pomiar oporu wydaje się prosty, ale w praktyce łatwo go zepsuć przez złą metodę. Zwykły multimetr potrafi świetnie sprawdzić, czy przewód nie jest przerwany, ale przy ułamkach oma bywa już mało wiarygodny. Właśnie dlatego najpierw odłączam zasilanie, a dopiero potem mierzę.
- Wyłącz zasilanie i upewnij się, że układ nie jest pod napięciem.
- Odłącz badany element od obwodu, bo pomiar „w układzie” często pokazuje wynik zafałszowany przez równoległe ścieżki.
- Sprawdź przewody pomiarowe i ustaw właściwy zakres, zanim zaufasz odczytowi.
- Przy bardzo małych oporach użyj dokładniejszego miernika lub metody czteroprzewodowej, bo zwykły multimetr wlicza w wynik także opór przewodów pomiarowych.
- Pamiętaj o temperaturze, bo metal wraz z nagrzewaniem zwykle zwiększa opór.
Jest jeszcze jedna pułapka: test ciągłości to nie to samo co dokładny pomiar rezystancji. Sygnał dźwiękowy mówi tylko, że połączenie istnieje, ale nie mówi, czy ma ono 0,05 Ω, 0,5 Ω czy więcej. W instalacjach mocy to ogromna różnica. Dlatego jeśli kontroluję przewody, konektory albo połączenia śrubowe, nie zadowalam się samym „piknięciem” miernika. Szukam liczby, a nie domysłu.
Właśnie w tym miejscu praktyka zaczyna się łączyć z fotowoltaiką, bo w układach energii słonecznej nawet mały opór potrafi kosztować realne waty. I to nie jest detal.
Dlaczego w fotowoltaice opór szybko zamienia się w straty
W instalacji fotowoltaicznej opór trzeba traktować jak koszt stały, którego nie da się całkiem wyzerować. Można go tylko ograniczać: krótszymi trasami przewodów, dobrym przekrojem, solidnymi złączami i poprawnym montażem. Ja patrzę przede wszystkim na trzy miejsca, bo to tam najczęściej pojawiają się straty i awarie: przewody, złącza oraz izolację.Przewody
Im większy prąd i im dłuższy odcinek, tym bardziej liczy się rezystancja przewodu. W niskonapięciowych układach off-grid ten sam spadek napięcia boli dużo bardziej niż w instalacji 230 V, bo stanowi większy procent całego napięcia roboczego. To dlatego w praktyce opłaca się dbać o długość trasy i przekrój przewodów, zamiast później gasić pożary strat.
Złącza
Luźny konektor, źle zaciśnięta końcówka albo zaśniedziały styk mogą dodać opór tam, gdzie w założeniu miał być prawie zerowy. Taki punkt nie tylko traci energię, ale też lokalnie się nagrzewa. W instalacjach PV to szczególnie ważne, bo połączenie, które wygląda niegroźnie, potrafi być najcieplejszym miejscem całego ciągu. Ja wolę sprawdzić to od razu, niż później szukać przyczyny nagrzewania pod obciążeniem.
Przeczytaj również: Jak oświetlić pomieszczenie bez prądu? Sprawdzone i tanie rozwiązania
Izolacja
Tu nie chodzi już o zwykły spadek napięcia, ale o bezpieczeństwo. Zbyt niska rezystancja izolacji oznacza, że prąd zaczyna uciekać tam, gdzie nie powinien. W praktyce to sygnał alarmowy, bo może wskazywać uszkodzony przewód, zawilgocenie albo problem w puszce przyłączeniowej. W takim przypadku nie patrzę na wynik jak na ciekawostkę, tylko jak na powód do dalszej diagnostyki.
| Przykład | Prąd | Opór toru | Spadek napięcia | Strata mocy | Co to oznacza |
|---|---|---|---|---|---|
| Układ 12 V | 20 A | 0,15 Ω | 3 V | 60 W | To już bardzo duża strata względem napięcia roboczego. |
| Układ 230 V | 20 A | 0,15 Ω | 3 V | 60 W | Ta sama strata jest procentowo dużo mniej dotkliwa. |
Ten przykład dobrze pokazuje, dlaczego niski opór jest tak ważny przy niskim napięciu. Ten sam problem da się zauważyć od razu w instalacji 12 V, a w sieci 230 V może jeszcze długo uchodzić za „prawie normalny”. Właśnie dlatego w fotowoltaice opór nie jest akademickim detalem, tylko jednym z głównych czynników decydujących o efektywności.
Na co patrzę, zanim uznam układ za poprawny
- Czy opór jest zamierzony, czy przypadkiem wchodzi tam, gdzie powinien przewodzić prawie bez strat.
- Czy mierzę sam element, czy cały obwód, bo to daje zupełnie inny wynik.
- Czy problem dotyczy przewodu, złącza, styku czy izolacji.
- Czy instalacja pracuje przy niskim napięciu, gdzie nawet mały spadek ma duże znaczenie.
- Czy w miejscu pomiaru nie pojawia się grzanie, przebarwienie albo niestabilność pracy.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: opór nie jest tylko liczbą na mierniku, ale opisem tego, gdzie energia zostaje zamieniona w ciepło, a gdzie naprawdę trafia do odbiornika. Gdy to rozumiem, łatwiej mi dobrać przewody, ocenić połączenia i sprawdzić, czy instalacja pracuje tak, jak powinna. I właśnie dlatego ten temat ma tak duże znaczenie zarówno w zwykłym obwodzie, jak i w systemie fotowoltaicznym.
