To zjawisko dobrze pokazuje, jak mocno elektryczność i magnetyzm są ze sobą sprzężone. siła lorentza wyjaśnia, dlaczego naładowana cząstka zmienia tor ruchu w polu magnetycznym, a przewodnik z prądem może zostać odchylony albo wprawiony w ruch. W tym artykule pokazuję nie tylko definicję i wzór, ale też sposób liczenia, regułę wyznaczania kierunku oraz praktyczne znaczenie w urządzeniach zasilanych prądem.
Najważniejsze fakty, które warto mieć pod ręką
- Oddziaływanie magnetyczne działa na ładunek w ruchu, a nie na ładunek spoczywający.
- Wartość siły zależy od ładunku, prędkości, indukcji magnetycznej i kąta między ruchem a polem.
- Gdy ruch jest równoległy do linii pola, siła wynosi zero; największa jest przy kącie 90°.
- Dla przewodnika z prądem stosuje się ten sam mechanizm, tylko opisany zbiorczo przez wzór z natężeniem prądu.
- Kierunek najłatwiej wyznaczać regułą prawej dłoni, a dla elektronów pamiętać o odwróceniu zwrotu.
- To zjawisko stoi za działaniem silników elektrycznych, głośników i wielu elementów automatyki.
Jak działa oddziaływanie magnetyczne na ładunek w ruchu
Najprościej ujmuję to tak: pole magnetyczne nie „ciągnie” ładunku wzdłuż jego toru, tylko odchyla go bokiem. Siła jest zawsze prostopadła zarówno do kierunku ruchu, jak i do wektora indukcji magnetycznej. W praktyce oznacza to zmianę kierunku prędkości, a nie jej samej wartości.
To ważne rozróżnienie. Jeśli ładunek jest w spoczynku, część magnetyczna nie działa na niego w ogóle. Jeśli porusza się dokładnie wzdłuż linii pola, efekt też znika. Dopiero gdy tor ruchu „przecina” pole, pojawia się odchylenie i możliwe staje się zakrzywienie trajektorii, często po okręgu albo po spirali.
Ja zwykle tłumaczę to studentom jednym zdaniem: im szybszy ładunek i im silniejsze pole, tym mocniejsze odchylenie, ale tylko wtedy, gdy ruch nie jest równoległy do pola. Dzięki temu łatwiej zrozumieć później zarówno wzór, jak i kierunek działania. A skoro mechanizm jest już jasny, można przejść do samego rachunku.
Jak policzyć wartość i sprawdzić, kiedy wynosi zero
W obliczeniach najczęściej korzysta się z zależności F = |q|vB sin α, gdzie: q to ładunek, v prędkość, B indukcja magnetyczna, a α kąt między wektorem prędkości i polem magnetycznym. W zapisie wektorowym spotkasz też postać F = q(v × B). Sam iloczyn wektorowy od razu podpowiada, że siła jest prostopadła do obu wektorów wejściowych.
| Warunek ruchu | Wartość siły | Co to oznacza w praktyce |
|---|---|---|
| α = 0° lub 180° | F = 0 | Ruch równoległy do linii pola nie powoduje odchylenia. |
| α = 90° | F = |q|vB | Siła jest największa, więc tor zakrzywia się najmocniej. |
| 0° < α < 90° | F = |q|vB sin α | Odchylenie zależy od kąta, a nie tylko od samej prędkości. |
Żeby to nie zostało abstrakcją, weźmy prosty przykład: elektron o ładunku 1,6 × 10-19 C porusza się z prędkością 2 × 106 m/s w polu o indukcji 0,01 T, pod kątem 90°. Wartość siły wyniesie 3,2 × 10-15 N. To bardzo mała liczba, ale przy lekkich cząstkach wystarcza, by wyraźnie zmienić tor ruchu.
W praktyce najczęściej myli się dwie rzeczy: wartość siły i jej zwrot. Wartość liczy się ze wzoru, ale o tym, czy cząstka skręci w lewo, czy w prawo, decyduje już geometria układu. Do tego właśnie służy kolejna część. Gdy liczba jest już policzona, trzeba jeszcze umieć ją dobrze „ustawić” w przestrzeni.
Jak wyznaczyć kierunek bez zgadywania
Pojedynczy ładunek dodatni

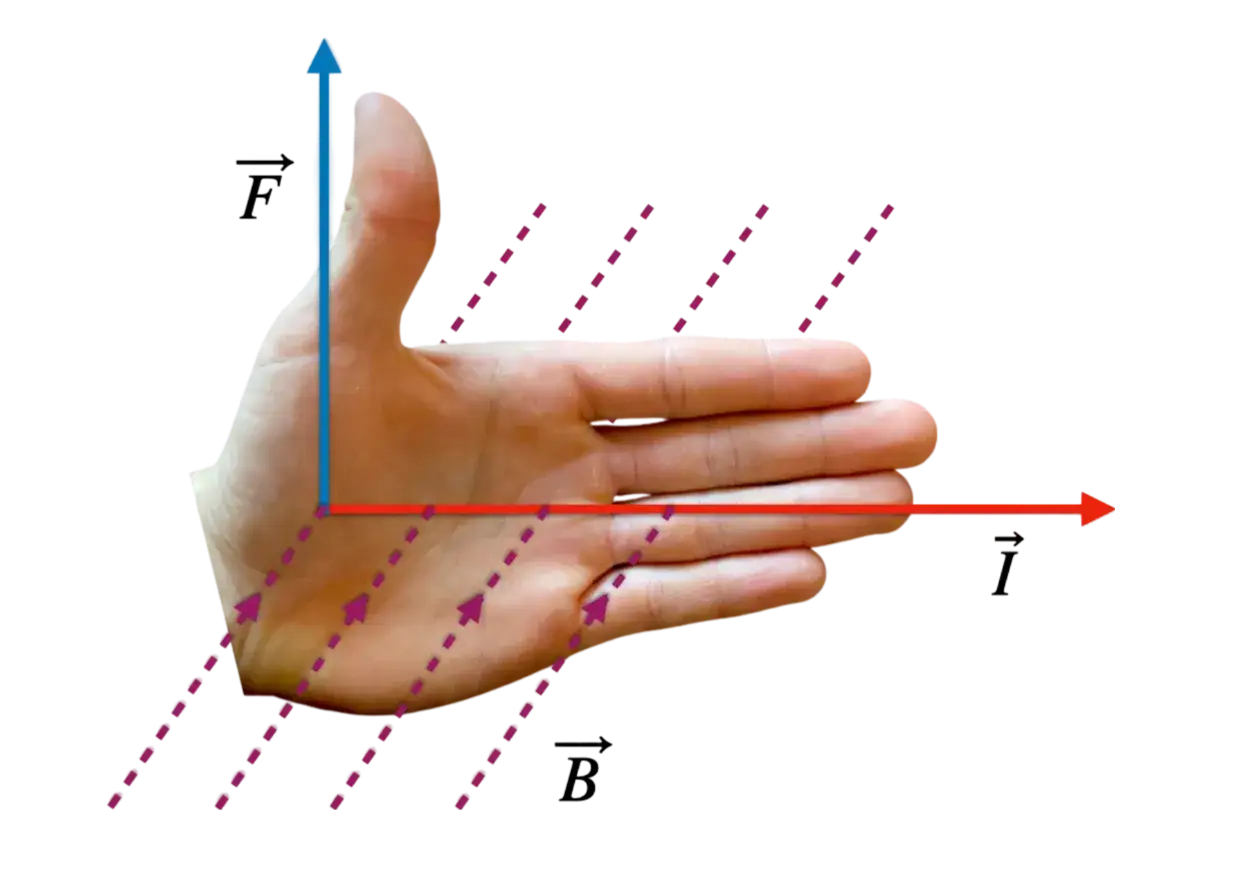

W przypadku ładunku dodatniego najwygodniej korzystać z reguły prawej dłoni. Ja traktuję ją jako szybki test zgodności: ustawiasz dłoń tak, by jeden wektor odpowiadał ruchowi, drugi polu, a trzeci pokazywał zwrot siły. Jeśli trzymasz się jednej wersji reguły konsekwentnie, wynik wychodzi bez zgadywania.
Elektron i inne ładunki ujemne
Tu trzeba wykonać najczęstszą korektę: zwrot siły odwraca się względem ładunku dodatniego. To właśnie dlatego elektron skręca w przeciwną stronę niż dodatnio naładowana cząstka o tej samej prędkości w identycznym polu. W zadaniach szkolnych ten detal bywa ważniejszy niż sam wzór.
Przeczytaj również: Moc elektryczna - Oblicz P=U·I, P=I²·R i P=U²/R. Poradnik!
Przewodnik z prądem
Dla przewodnika z prądem często spotyka się regułę lewej dłoni, bo patrzymy wtedy na całe uporządkowane przesuwanie się ładunków, a nie na pojedynczą cząstkę. Jeśli ktoś uczył się innej konwencji, nadal może dojść do tego samego wyniku, byle konsekwentnie przypisał palce do prądu, pola i siły. Najważniejsze nie jest nazwanie reguły, tylko poprawne odczytanie zwrotu.
Gdy mam wątpliwość, sprawdzam jeszcze jedną rzecz: czy siła ma prawo być prostopadła do ruchu. Jeśli nie, to od razu wiem, że coś w ustawieniu wektorów zostało źle odczytane. Z takiego porządku łatwo przejść do przewodnika z prądem, bo tam widać ten sam mechanizm, tylko w skali całego drutu.
Co się dzieje z przewodnikiem z prądem
Prąd to uporządkowany ruch ładunków, więc każdy z nośników podlega temu samemu oddziaływaniu magnetycznemu. Suma mikroskopijnych sił daje siłę działającą na cały przewodnik. Dla prostego odcinka w jednorodnym polu używa się wzoru F = BIl sin α, gdzie I to natężenie prądu, a l długość odcinka przewodnika znajdującego się w polu.
| Obiekt | Wzór | Co opisuje |
|---|---|---|
| Pojedynczy ładunek | F = |q|vB sin α | Ruch pojedynczej cząstki w polu magnetycznym. |
| Przewodnik z prądem | F = BIl sin α | Wypadkowe działanie pola na odcinek drutu. |
To porównanie jest bardzo praktyczne, bo pokazuje, że nie chodzi o dwa różne zjawiska, tylko o dwa poziomy opisu tego samego efektu. W pierwszym przypadku śledzisz pojedynczy ładunek, w drugim liczysz zachowanie całego przewodu. Jeśli odcinek przewodnika jest ustawiony równolegle do linii pola, siła znika tak samo jak w przypadku pojedynczej cząstki.
Właśnie dlatego cewka w silniku może się obracać, a cienki przewód w polu magnetycznym daje się odchylać lub balansować na sprężynkach. Tu najlepiej widać, że magnetyzm nie jest teorią „odległą od życia”, tylko czymś, co realnie zamienia prąd w ruch. To naturalnie prowadzi do zastosowań, które spotyka się znacznie częściej, niż zwykle się wydaje.
Gdzie to zjawisko wykorzystuje się w praktyce
Najbardziej oczywisty przykład to silnik elektryczny. W nim prąd płynący przez uzwojenia w polu magnetycznym wywołuje siłę, która daje moment obrotowy. Właśnie dlatego wirnik zaczyna się poruszać. Bez tego efektu nie działałaby większość napędów, od małych wentylatorów po większe układy automatyki.
Drugie klasyczne zastosowanie to głośnik dynamiczny. Cewka, przez którą płynie sygnał audio, porusza się w polu magnesu, a jej drgania wprawiają w ruch membranę. W praktyce to bardzo eleganckie połączenie elektryczności z mechaniką: prąd staje się dźwiękiem.
- Silniki i napędy - zamiana energii elektrycznej w ruch, najczęściej w urządzeniach domowych i przemysłowych.
- Głośniki - wykorzystanie ruchu cewki do wytwarzania dźwięku.
- Mierniki analogowe - odchylenie wskazówki przez siłę działającą na cewkę.
- Automatyka i osprzęt w OZE - pompy, wentylatory, siłowniki i małe napędy pracują dokładnie dzięki temu samemu mechanizmowi.
W kontekście fotowoltaiki sam panel nie jest miejscem, w którym ten efekt robi największą robotę, ale cały osprzęt wokół instalacji już tak. Jeśli w systemie pracują wentylatory chłodzenia, pompy obiegowe, napędy trackerów czy elementy wykonawcze automatyki, to właśnie tam zjawisko magnetyczne zamienia prąd w użyteczny ruch. Dzięki temu temat przestaje być szkolną ciekawostką, a staje się częścią realnej techniki.
Kiedy znasz zastosowania, łatwiej też rozpoznać typowe błędy. I to jest dobry moment, żeby je nazwać wprost, bo właśnie na nich najczęściej traci się punkty albo popełnia błędne założenia.
Najczęstsze błędy przy liczeniu i interpretacji
- Mylenie ładunku dodatniego z elektronem i odczytywanie zwrotu siły bez odwrócenia kierunku.
- Pomijanie sin α i wpisywanie do wzoru zawsze maksymalnej wartości.
- Zakładanie, że pole magnetyczne zmienia wartość prędkości, choć w idealnym modelu głównie zakrzywia tor ruchu.
- Traktowanie wzoru dla pojedynczego ładunku jak gotowego wzoru dla przewodnika z prądem bez uwzględnienia natężenia i długości odcinka.
- Odczytywanie ujemnego wyniku jako „ujemnej siły”, zamiast jako przeciwny zwrot wektora.
Najbardziej praktyczna rada, jaką mogę dać, jest prosta: zanim policzysz wynik, najpierw narysuj trzy rzeczy - kierunek ruchu, kierunek pola i to, czy analizujesz ładunek, czy przewodnik. Taki szkic oszczędza więcej czasu niż pięć ponownych obliczeń. Dopiero potem warto przejść do liczb, bo wtedy wynik ma sens fizyczny, a nie tylko arytmetyczny.
Jak używać tej wiedzy, gdy liczysz obwody i napędy
Jeśli mam uporządkować temat w krótką procedurę, robię to tak:
- Sprawdzam, czy obiekt faktycznie się porusza.
- Ustalam, czy chodzi o pojedynczy ładunek, czy o przewodnik z prądem.
- Patrzę na kąt między ruchem a polem magnetycznym.
- Dopiero potem podstawiam dane do wzoru i wyznaczam zwrot siły.
Ta kolejność dobrze działa zarówno w zadaniach szkolnych, jak i w prostych analizach technicznych. W układach z prądem najwięcej pomyłek bierze się nie z trudnej matematyki, tylko z przeskakiwania od razu do wzoru bez zrozumienia geometrii układu. Jeśli zachowasz ten porządek, łatwiej odróżnisz, kiedy siła jest maksymalna, kiedy znika i dlaczego przewód zaczyna się poruszać w konkretną stronę.
W praktyce wystarczy pamiętać trzy rzeczy: ładunek musi się poruszać, kierunek siły jest prostopadły do ruchu, a przy przewodniku z prądem opisujemy to samo zjawisko w skali całego odcinka drutu. To właśnie ten prosty model pozwala bez chaosu czytać zadania z magnetyzmu i lepiej rozumieć działanie silników, głośników oraz napędów elektrycznych.
