Bilans prądów w węźle to jedna z tych zasad, które wyglądają prosto tylko na pierwszy rzut oka. W praktyce pomaga ona szybko sprawdzić, czy schemat ma sens, jak rozkłada się prąd w rozgałęzieniu i gdzie najłatwiej popełnić błąd przy liczeniu obwodu. Pokażę tu, jak rozumieć to prawo bez szkolnego zadęcia, jak zapisywać równania węzłowe i jak wykorzystać je w obwodach spotykanych w energetyce domowej oraz fotowoltaice.
Najważniejsze zasady, które pozwalają policzyć węzeł bez zgadywania
- W węźle suma prądów wpływających jest równa sumie prądów wypływających.
- To bezpośredni skutek zasady zachowania ładunku elektrycznego.
- Strzałki prądów można przyjąć umownie, a ujemny wynik oznacza tylko odwrotny kierunek.
- Węzeł, gałąź i oczko to trzy różne pojęcia, których nie warto mieszać.
- W instalacjach PV bilans prądów pomaga ocenić rozgałęzienia, połączenia równoległe i logikę schematu.
- Najczęstsze błędy wynikają nie z samego prawa, lecz z niespójnego zapisu znaków.
Na czym polega bilans prądów w węźle
Ja traktuję pierwsze prawo Kirchhoffa przede wszystkim jako szybki test spójności obwodu. Jeśli w danym punkcie łączą się przewody, to ładunek nie może tam znikać ani się kumulować bez końca, więc to, co wpływa do węzła, musi się z niego wypłynąć. W modelu obwodowym zapisuje się to najczęściej w formie: suma prądów wpływających do węzła = suma prądów wypływających.To właśnie dlatego prawo nazywa się prawem węzłów. Nie chodzi o „magiczny” wzór, tylko o bilans tego, co dzieje się w punkcie rozgałęzienia. Gdy patrzę na schemat, najpierw pytam: które gałęzie dostarczają prąd do węzła, a które go odprowadzają? Dopiero potem zapisuję równanie.
Najkrótsza wersja algebraiczna brzmi po prostu ΣI = 0, ale działa ona tylko wtedy, gdy konsekwentnie przyjmę jeden znak dla prądów wpływających i drugi dla wypływających. Z tą bazą łatwiej przejść do samego zapisu równania bez pomyłek w znakach.
Jak zapisać równanie węzła bez zgadywania kierunku prądu
Największy błąd początkujących polega na tym, że próbują odgadnąć rzeczywisty kierunek każdego prądu jeszcze przed obliczeniami. Ja robię odwrotnie: najpierw przyjmuję kierunki umownie, a dopiero potem sprawdzam wynik. To podejście jest prostsze i po prostu bezpieczniejsze.
- Zaznacz węzeł i wszystkie gałęzie, które do niego dochodzą.
- Narysuj strzałki prądów w dowolnie przyjętych kierunkach.
- Ustal jeden sposób zapisu: np. wpływające prądy dodatnie, wypływające ujemne.
- Zapisz równanie węzłowe jako sumę algebraiczną prądów równą zero.
- Jeśli wynik którejś gałęzi wyjdzie ujemny, nie poprawiaj na siłę rachunku - to znak, że rzeczywisty kierunek jest przeciwny do założonego.
Przykład jest prosty: jeśli przyjmę, że do węzła wpływają dwa prądy o natężeniach 3 A i 2 A, a z węzła wypływa jeden nieznany prąd, to zapiszę 3 A + 2 A = I. Jeśli później obliczenie pokaże I = -1 A, to nie oznacza awarii matematyki. Oznacza tylko, że w rzeczywistości prąd płynie w stronę przeciwną niż założyłem.
Ten sposób pracy sprawdza się szczególnie dobrze wtedy, gdy obwód jest większy i nie da się „na oko” ustalić wszystkiego od razu. Właśnie dlatego warto odróżniać węzeł od innych elementów schematu, co prowadzi do kolejnej ważnej różnicy.

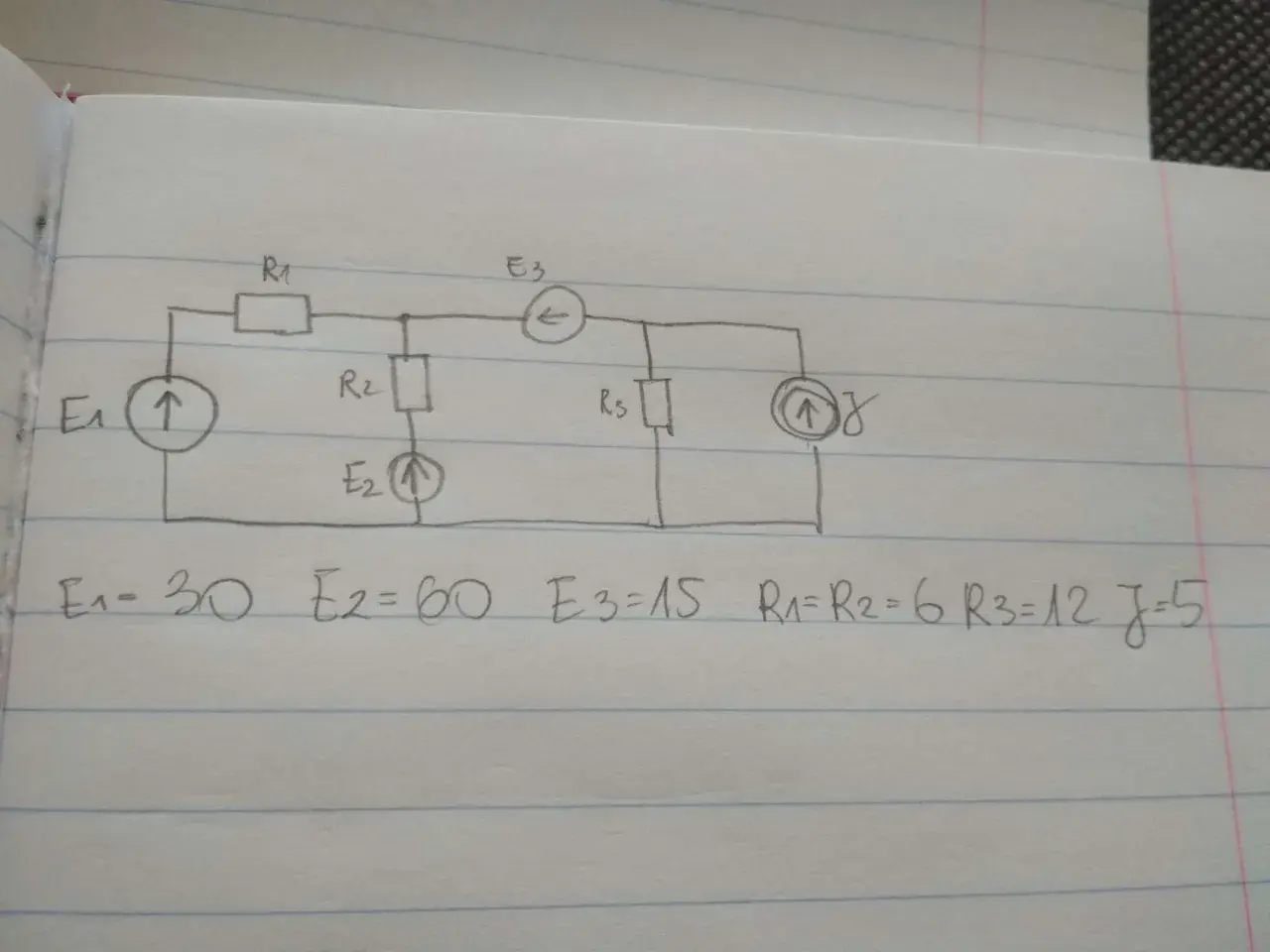

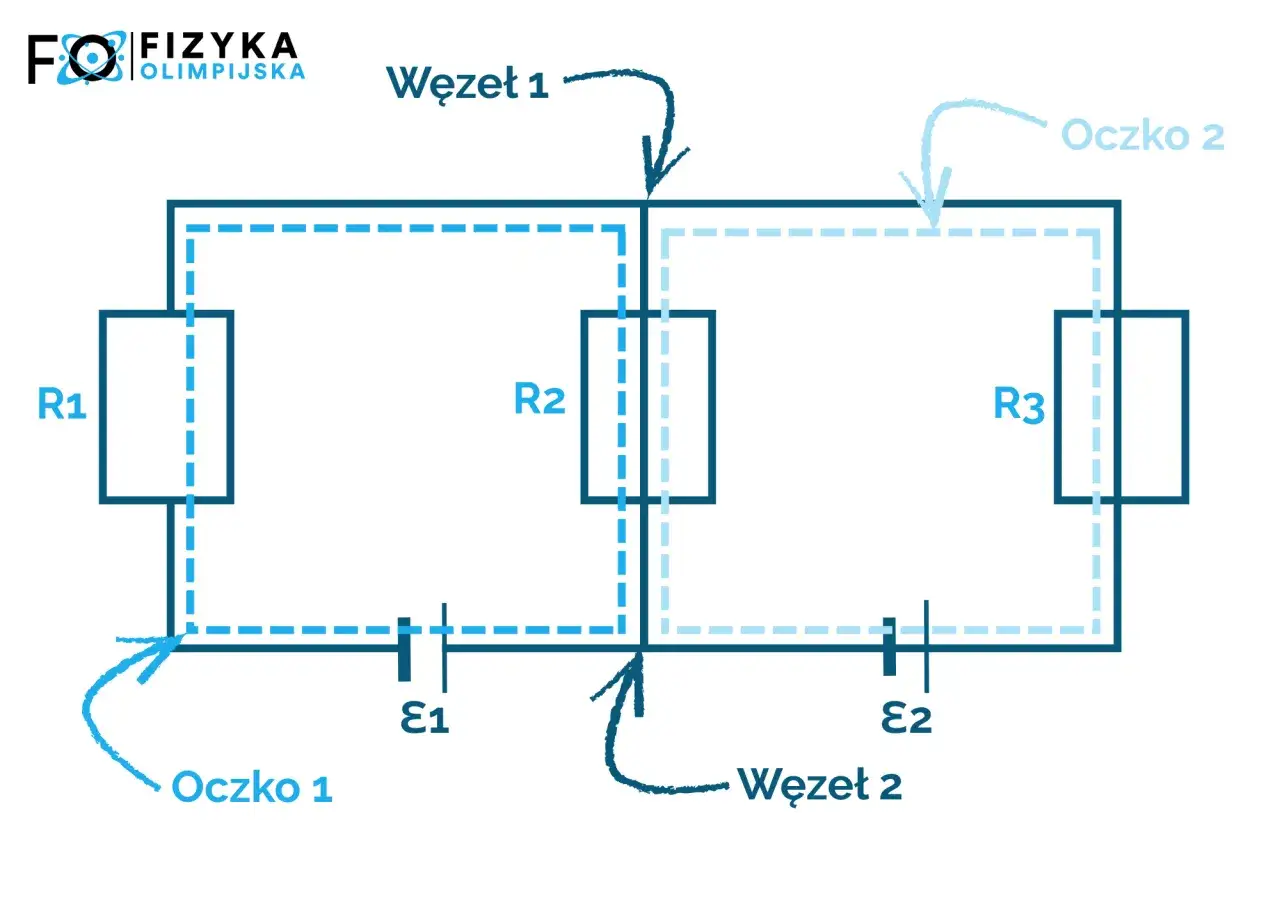

Węzeł, gałąź i oczko to trzy różne rzeczy
W analizie obwodów te trzy pojęcia często się mieszają, a to prosta droga do błędu. Węzeł opisuje punkt rozgałęzienia, gałąź jest fragmentem między węzłami, a oczko to zamknięta pętla, w której stosuje się drugie prawo Kirchhoffa. Jeśli te definicje się rozjadą, łatwo napisać równanie nie do tego miejsca, do którego trzeba.
| Poęcie | Co oznacza | Do czego jest potrzebne |
|---|---|---|
| Węzeł | Punkt, w którym łączą się co najmniej trzy gałęzie albo dochodzi do rozgałęzienia | Do zapisu bilansu prądów |
| Gałąź | Fragment obwodu między dwoma węzłami, przez który płynie ten sam prąd | Do śledzenia przepływu prądu w konkretnym odcinku |
| Oczko | Zamknięta pętla obwodu | Do stosowania drugiego prawa Kirchhoffa, czyli bilansu napięć |
W praktyce to rozróżnienie ma duże znaczenie, bo kiedy analizuję instalację, najpierw sprawdzam, czy patrzę na punkt rozgałęzienia, czy na zamkniętą pętlę przewodów. Dla porządku: węzeł „liczy” prądy, oczko „liczy” napięcia. Z taką mapą pojęć łatwiej przejść do przykładu z realnej instalacji.
Jak to działa w instalacji PV i w domowym obwodzie
W fotowoltaice pierwsze prawo Kirchhoffa widać wyjątkowo dobrze tam, gdzie kilka stringów łączy się równolegle, a prąd trafia do wspólnego punktu przed falownikiem albo regulatorem ładowania. W takim miejscu prądy po prostu się sumują. Napięcie na równoległych gałęziach pozostaje takie samo, ale prąd w węźle rośnie wraz z liczbą dopływających gałęzi.
Weźmy prosty, praktyczny przykład. Dwa stringi PV dostarczają do punktu wspólnego odpowiednio 9,6 A i 10,1 A. Z tego węzła 14,7 A trafia do falownika, a 5,0 A idzie do ładowania akumulatora. Bilans wygląda wtedy tak:
| Gałąź | Natężenie | Rola w węźle |
|---|---|---|
| String 1 | 9,6 A | Wpływa |
| String 2 | 10,1 A | Wpływa |
| Falownik | 14,7 A | Wypływa |
| Akumulator | 5,0 A | Wypływa |
Równanie ma tu postać 9,6 A + 10,1 A = 14,7 A + 5,0 A. To brzmi banalnie, ale właśnie taki zapis pozwala od razu ocenić, czy rozdział prądu jest logiczny, czy coś w schemacie wygląda podejrzanie. W instalacjach domowych działa to podobnie przy rozdziale prądu na kilka odbiorników, z tą różnicą, że trzeba jeszcze pamiętać o ograniczeniach przewodów, zabezpieczeń i urządzeń pośrednich.
Najcenniejsza praktyczna lekcja jest taka: przy połączeniach równoległych nie zgaduję prądu „na końcu”, tylko sprawdzam bilans w punkcie wspólnym. To znacznie ułatwia ocenę, czy schemat ma sens przed uruchomieniem lub pomiarem.
Najczęstsze błędy przy stosowaniu prawa Kirchhoffa
Większość pomyłek nie wynika z trudnej fizyki, tylko z niedbałego zapisu. Dlatego w praktyce bardziej pilnuję konsekwencji niż samego wzoru. Poniżej zebrałem błędy, które widzę najczęściej przy analizie węzłów.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Mieszanie prądów wpływających z wypływającymi | Równanie przestaje odzwierciedlać rzeczywisty bilans | Na początku jednoznacznie oznacz wszystkie strzałki |
| Zmiana znaku w połowie obliczeń | Wynik wygląda poprawnie tylko przypadkiem | Ustal jedną konwencję i trzymaj się jej do końca |
| Traktowanie ujemnego wyniku jak błędu rachunkowego | Prąd zostaje „poprawiony” wbrew obliczeniom | Ujemny wynik oznacza zwykle przeciwny kierunek do przyjętego |
| Mylenie węzła z oczkiem | Zapisuje się równanie dla złego fragmentu obwodu | Węzeł służy do bilansu prądów, oczko do bilansu napięć |
| Pomijanie jednej gałęzi na schemacie | Suma przestaje się zgadzać mimo poprawnych liczb | Przed liczeniem sprawdź wszystkie odnogi rozgałęzienia |
W klasycznych obwodach i instalacjach PV to prawo działa bardzo dobrze, ale przy bardzo szybkich zmianach pola albo w układach wysokiej częstotliwości trzeba patrzeć na model obwodowy ostrożniej. W typowych zastosowaniach domowych i energetycznych ten problem jednak nie zabiera użyteczności samej zasady, tylko przypomina, że każdy model ma swoje granice.
Co sprawdzić, zanim uznasz bilans prądów za poprawny
Gdy analizuję schemat, trzymam się krótkiej procedury: najpierw identyfikuję węzeł, potem zaznaczam wszystkie gałęzie i na końcu sprawdzam, czy znaki są konsekwentne. To brzmi prosto, ale właśnie taka dyscyplina oszczędza najwięcej czasu przy bardziej złożonych obwodach.
Jeśli chcesz szybko ocenić węzeł bez długiego rozpisywania obliczeń, sprawdź trzy rzeczy: czy żadna gałąź nie została pominięta, czy kierunki strzałek są konsekwentne i czy wynik ujemny nie został błędnie uznany za pomyłkę. W praktyce to wystarcza, żeby bilans prądów zaczął działać jako narzędzie do kontroli schematu, a nie tylko szkolna definicja. I właśnie tak warto czytać pierwsze prawo Kirchhoffa: jako prosty, ale bardzo użyteczny sposób opisu tego, co dzieje się w węźle.
