Najkrócej o prawie napięć w oczku
- W zamkniętym obwodzie suma wzrostów i spadków napięć musi dawać zero.
- Prawo wynika bezpośrednio z zasady zachowania energii.
- Źródło napięcia dostarcza energię, a odbiorniki ją zużywają.
- Znak w równaniu zależy od kierunku, w którym „przechodzisz” przez oczko.
- Do obliczeń potrzebujesz też prawa Ohma, bo samo Kirchhoff nie wyznacza jeszcze prądu.
- W praktyce to narzędzie przydatne przy bateriach, stringach PV i analizie spadków napięcia.
Żeby używać tej zasady bez błędów, trzeba najpierw dobrze zrozumieć, co dokładnie oznacza bilans napięć w zamkniętej pętli.
Na czym polega drugie prawo Kirchhoffa

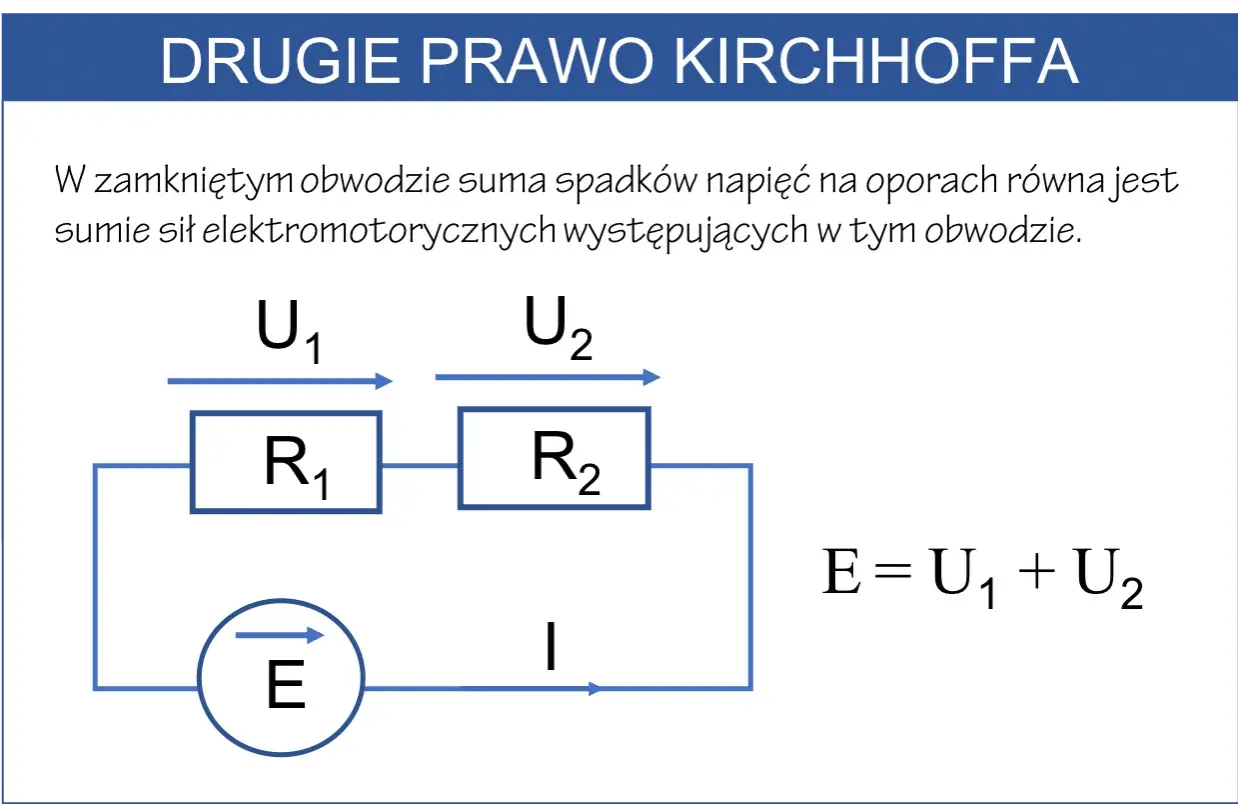

Najprościej ujmuję je tak: w każdym zamkniętym oczku obwodu suma algebraiczna napięć wynosi zero. Można to zapisać na dwa równoważne sposoby: albo jako sumę wzrostów i spadków napięć równą zero, albo jako stwierdzenie, że suma sił elektromotorycznych jest równa sumie spadków napięć na elementach obwodu.
W szkolnym materiale ZPE zapis jest podany właśnie w takiej energetycznej logice: źródło podnosi potencjał, a odbiorniki go obniżają. I to jest sedno sprawy. Ładunek po pełnym obiegu nie może „zyskać” energii znikąd ani jej utracić bez śladu, bo byłoby to sprzeczne z zasadą zachowania energii.
W praktyce warto rozróżnić dwa pojęcia. Siła elektromotoryczna to napięcie źródła, które dostarcza energię do obwodu. Spadek napięcia pojawia się na odbiorniku, który tę energię zamienia na ciepło, światło, ruch albo inną formę pracy. Dzięki temu prawo Kirchhoffa nie jest suchą definicją, tylko porządnym opisem tego, co dzieje się z energią elektryczną w realnym obwodzie. A skoro wiemy już, o co chodzi fizycznie, trzeba jeszcze ustalić, jak to poprawnie zapisać w równaniu.
Jak zapisać równanie oczka bez pomyłki
Ja zawsze zaczynam od jednego prostego kroku: wybieram kierunek obchodzenia oczka i trzymam się go do końca. Potem zapisuję kolejno wszystkie elementy, przez które przechodzę, i nadaję im odpowiednie znaki. To ważniejsze niż sam wybór kierunku, bo w Kirchhoffie liczy się konsekwencja, a nie „jeden jedyny słuszny” wariant.
| Co przechodzę | Jak to interpretuję | Najczęstszy zapis |
|---|---|---|
| Źródło od bieguna ujemnego do dodatniego | Wzrost napięcia | +E |
| Źródło od bieguna dodatniego do ujemnego | Spadek napięcia | -E |
| Rezystor zgodnie z kierunkiem prądu | Utrata energii na odbiorniku | -IR |
| Rezystor przeciwnie do kierunku prądu | Powrót do wyższego potencjału | +IR |
W różnych podręcznikach można spotkać trochę inne konwencje znaków, ale wynik końcowy zawsze będzie ten sam, jeśli zachowasz spójność. W praktyce najważniejsze jest jedno: nie mieszać przypadkowo kierunku przejścia z kierunkiem prądu. Jeśli tego pilnujesz, równanie zwykle samo zaczyna się zgadzać. Najlepiej widać to na prostym przykładzie liczbowym.
Przykład obliczeniowy w prostym obwodzie
Załóżmy obwód z jednym źródłem 12 V oraz dwoma rezystorami połączonymi szeregowo: 4 Ω i 2 Ω. W obwodzie szeregowym płynie ten sam prąd, więc najpierw zapisuję równanie oczka:
12 - 4I - 2I = 0
Po uproszczeniu otrzymuję:
12 = 6I
czyli I = 2 A. Teraz mogę policzyć spadki napięcia na poszczególnych elementach:
- na rezystorze 4 Ω: U = 4 Ω × 2 A = 8 V,
- na rezystorze 2 Ω: U = 2 Ω × 2 A = 4 V.
Bilans się domyka: 12 V - 8 V - 4 V = 0 V. To dokładnie ten sam mechanizm, który wykorzystujesz w trudniejszych zadaniach, tylko tam zamiast dwóch elementów masz więcej źródeł, oporów i gałęzi. Warto też pamiętać o oporze wewnętrznym źródła, bo w realnym układzie część energii zużywa się już wewnątrz baterii albo zasilacza, a nie dopiero na odbiorniku zewnętrznym. Ten sam schemat działa nadal, tylko równanie robi się dłuższe. A właśnie w takich dłuższych układach najlepiej widać praktyczną wartość tego prawa.
Dlaczego to prawo jest szczególnie przydatne w instalacjach fotowoltaicznych
W instalacjach PV nie liczy się wyłącznie to, ile panel „produkuje”, ale też to, jak napięcia zachowują się w całym torze: od modułów, przez przewody, złącza, zabezpieczenia, aż po falownik albo regulator ładowania. Drugie prawo Kirchhoffa jest tu bardzo wygodne, bo pozwala szybko sprawdzić, czy bilans napięć w szeregu ma sens i czy napięcie na wejściu urządzenia mieści się w jego wymaganym zakresie.
Najprostszy przykład to string kilku modułów połączonych szeregowo. Jeśli trzy moduły dają po około 40 V, to na wyjściu dostajesz w przybliżeniu 120 V. Gdy przewody i złącza zabiorą 2 V, do urządzenia końcowego dociera już około 118 V. Samo prawo Kirchhoffa nie powie jeszcze, ile energii tracisz, ale od razu pokaże, gdzie „znika” napięcie i czy projekt nie ma zbyt dużych spadków. W praktyce to ważne zwłaszcza wtedy, gdy pracujesz na większych prądach, dłuższych odcinkach kabli albo przy akumulatorach, gdzie nawet niewielki spadek napięcia potrafi zmienić zachowanie całego układu.Ja traktuję to jako bardzo prosty test zdrowego rozsądku: jeśli bilans napięć w oczku się nie zgadza, to układ jest źle opisany albo źle policzony. A stąd już krótka droga do typowych błędów, które potrafią zepsuć całe zadanie.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Najwięcej problemów nie wynika z samego prawa, tylko z jego zapisu. Poniżej zebrałem błędy, które widzę najczęściej.
| Błąd | Co psuje wynik | Jak tego uniknąć |
|---|---|---|
| Losowe stawianie znaków | Równanie przestaje opisywać rzeczywisty bilans energii | Ustal jeden kierunek obchodzenia oczka i trzymaj się go do końca |
| Mylenie napięcia źródła ze spadkiem napięcia | Źródło zaczyna wyglądać jak odbiornik albo odwrotnie | Rozróżniaj wzrost potencjału od jego spadku |
| Pomijanie oporu wewnętrznego źródła | Wynik jest zbyt optymistyczny | W realnych układach traktuj baterię jak źródło nieidealne |
| Próba rozwiązania całego obwodu jednym równaniem | Brakuje informacji o prądach w gałęziach | Łącz drugie prawo Kirchhoffa z pierwszym i z prawem Ohma |
| Bezpośrednie przenoszenie intuicji z DC do AC | W układach przemiennych łatwo zgubić fazę i charakter napięć | W AC korzystaj z odpowiedniego modelu obliczeniowego |
Warto też pamiętać o ograniczeniu samym w sobie: klasyczny zapis prawa najlepiej działa dla obwodów o skupionych parametrach, czyli takich, w których elementy można sensownie traktować jako oddzielne i dobrze zdefiniowane. Gdy częstotliwość rośnie albo przewody stają się bardzo długie, prosty model może być za mało precyzyjny. Dla typowych obwodów prądu stałego, instalacji niskonapięciowych i większości zadań szkolnych to jednak nadal bardzo solidne narzędzie. Jeśli te pułapki masz z głowy, zostaje najważniejsze: wiedzieć, co z tego prawa naprawdę warto zapamiętać na co dzień.
Co zostaje po jednym dobrym rachunku z oczkiem
Jeżeli mam zostawić jedną praktyczną myśl, to tę: traktuj oczko jak bilans energii, a nie tylko równanie z prądami i napięciami. Źródło dostarcza energię, odbiorniki ją zużywają, a suma musi się zamknąć do zera. To spojrzenie upraszcza zarówno zadania z fizyki, jak i codzienną analizę prostych układów elektrycznych.
- Najpierw ustal kierunek przejścia przez oczko.
- Potem konsekwentnie zapisuj wzrosty i spadki napięcia.
- Na końcu sprawdź, czy bilans się domyka.
Gdy równanie nie wychodzi, zwykle winny jest znak, pominięty element albo źle założony kierunek prądu, a nie samo prawo Kirchhoffa. I właśnie dlatego ta zasada jest tak przydatna: daje prosty, logiczny sposób kontroli napięć tam, gdzie obwód przestaje być oczywisty.
