Połączenie szeregowe - Jak działa i kiedy ma sens?

Najprościej ujmując, połączenie szeregowe to układ, w którym elementy stoją jeden za drugim w jednej gałęzi obwodu, więc prąd ma tylko jedną drogę przepływu. Taki sposób łączenia wraca zarówno w prostych przykładach z żarówkami i bateriami, jak i w praktyce fotowoltaicznej, gdzie decyduje o napięciu stringu, pracy falownika i podatności na zacienienie. W tym tekście pokazuję, jak to działa, kiedy ma sens, jakie daje korzyści i gdzie najłatwiej popełnić kosztowny błąd.

Jak działa układ szeregowy w praktyce

W takim układzie każdy element leży na tej samej ścieżce przepływu ładunku. To oznacza, że przez wszystkie odbiorniki płynie ten sam prąd, a napięcie źródła rozkłada się pomiędzy kolejne elementy. Dla czytelnika najważniejsze jest to, że szereg nie dodaje „siły prądu” - on przede wszystkim buduje wyższe napięcie całego zestawu.

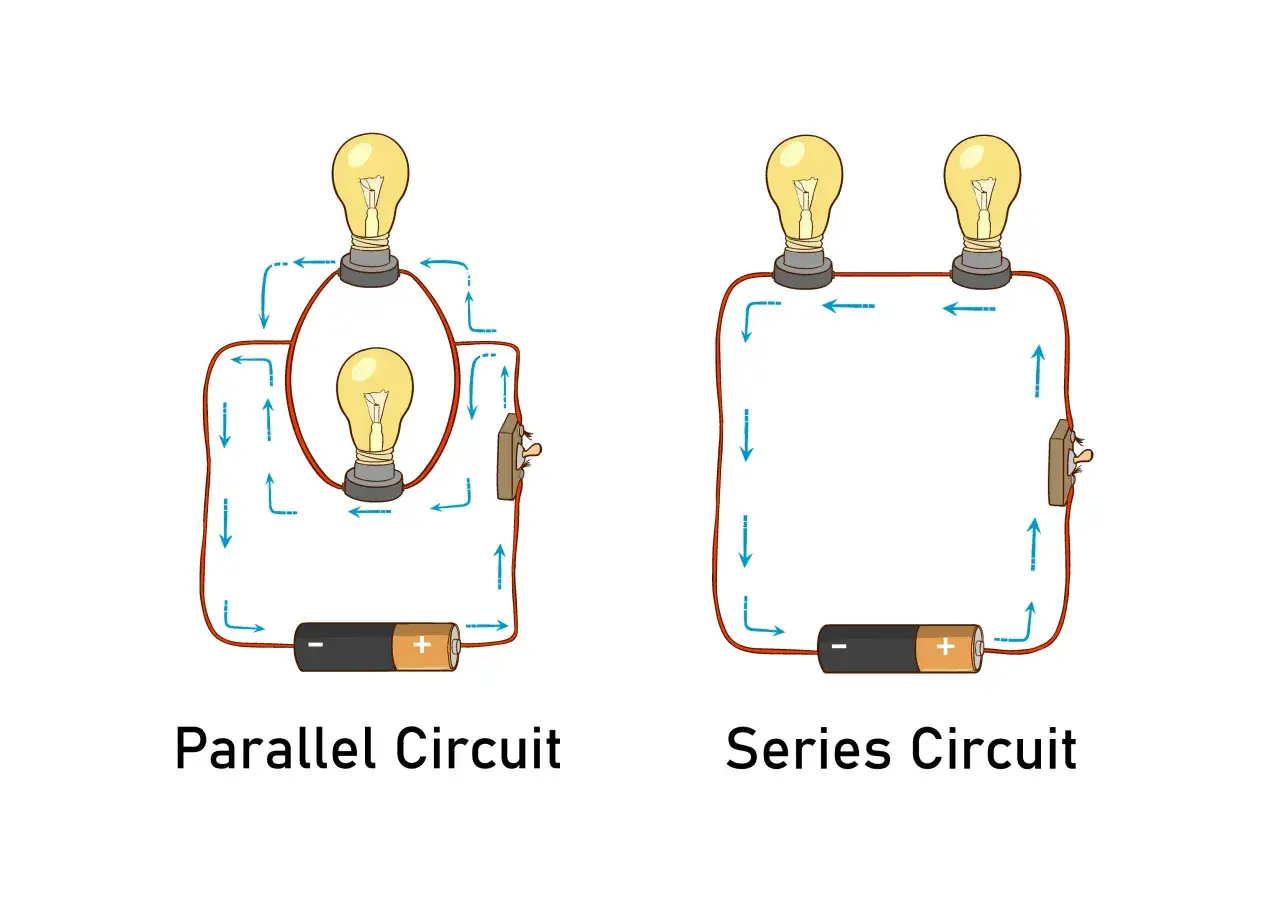

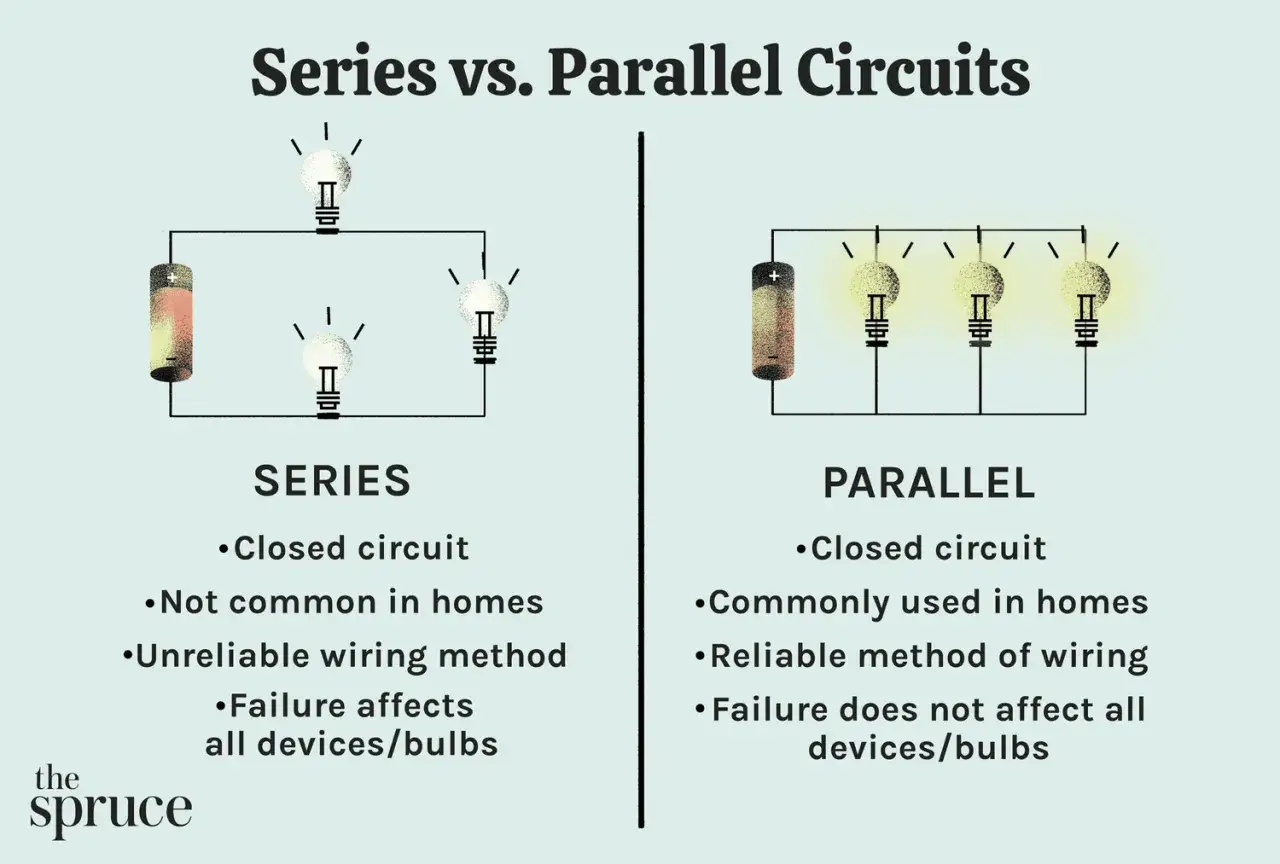

Najczytelniej widać to w porównaniu z układem równoległym:

To właśnie dlatego w prostych urządzeniach taki układ sprawdza się wtedy, gdy chcesz podnieść napięcie, a nie wtedy, gdy zależy ci na niezależnej pracy każdego odbiornika. Z tej zależności płynnie przechodzi się do obliczeń, bo bez nich łatwo pomylić napięcie z prądem.

Co dzieje się z napięciem, prądem i oporem

Najprostsze zasady są trzy: napięcia się sumują, natężenie prądu jest jednakowe w całej gałęzi, a opory również się sumują. W zapisie szkolnym wygląda to tak: U = U1 + U2 + U3, I = I1 = I2 = I3, Rz = R1 + R2 + R3. To nie jest tylko teoria z zeszytu, bo dokładnie z tego wynika zachowanie prostych obwodów i pakietów zasilania.

Jeśli połączysz dwa rezystory po 6 Ω i zasilisz je napięciem 12 V, opór zastępczy wyniesie 12 Ω, a prąd w obwodzie będzie równy 1 A. Każdy element dostanie wtedy po 6 V. Taki przykład dobrze pokazuje, że dokładanie kolejnych odbiorników nie zwiększa prądu w nieskończoność, tylko podnosi opór całego układu.

Przy bateriach i akumulatorach pojawia się jeszcze jedna ważna rzecz: pojemność w Ah nie sumuje się tak jak napięcie. Dwa identyczne akumulatory 12 V 100 Ah połączone w szereg dadzą 24 V 100 Ah, czyli około 2400 Wh energii nominalnej. To częsty punkt pomyłki, bo wiele osób odruchowo zakłada, że razem zrobi się 200 Ah. W praktyce tak nie jest, a amperomierz i woltomierz trzeba włączać odpowiednio do tego, co mierzą: amperomierz w szereg, woltomierz równolegle do badanego elementu. W fotowoltaice ta sama logika wraca jeszcze mocniej, bo tam każdy spadek lub wzrost napięcia ma znaczenie użytkowe.

Dlaczego w fotowoltaice liczy się każdy moduł

W instalacjach PV łączenie modułów w szereg tworzy string, czyli łańcuch paneli, z którego falownik pobiera odpowiednie napięcie do pracy. To wygodne rozwiązanie, bo napięcie rośnie wraz z liczbą modułów, a prąd pozostaje na poziomie narzuconym przez cały łańcuch. W praktyce dobór nie polega jednak na prostym zliczaniu paneli. Trzeba sprawdzić zakres pracy MPPT, czyli okno napięcia, w którym falownik potrafi szukać punktu największej mocy.

Tu najłatwiej o błąd. Zbyt krótki string może dać za niskie napięcie i falownik uruchomi się późno albo wcale przy słabszym nasłonecznieniu. Zbyt długi string bywa groźniejszy, bo w chłodne dni napięcie jałowe rośnie i może przekroczyć dopuszczalny limit urządzenia. Do tego dochodzi zacienienie: jeśli jeden moduł dostaje mniej światła, cały łańcuch zwykle traci na wydajności. Pomagają diody bypass, czyli diody bocznikujące fragmenty modułu, ale nie robią cudów - ograniczają straty, a nie kasują problemu.

W dobrze zaprojektowanej instalacji ważna jest nie tylko moc paneli, ale też to, czy string pracuje w zakresie, w którym falownik rzeczywiście wykorzysta energię z modułów. Gdy już to rozumiesz, łatwiej zobaczyć, gdzie taki układ naprawdę się sprawdza.

Gdzie taki układ sprawdza się najlepiej

Najbardziej lubię pokazywać to na przykładach, bo wtedy od razu widać, po co taki układ w ogóle istnieje.

• Łańcuchy lampek i prostych dekoracji - łatwo zbudować zestaw o wyższym napięciu roboczym, ale awaria jednej sztuki zwykle zatrzymuje całość.
• Pakiety akumulatorów - w szeregu rośnie napięcie zasilania, co przydaje się w elektronarzędziach, rowerach elektrycznych czy magazynach energii o wyższym napięciu.
• Stringi fotowoltaiczne - to standardowy sposób łączenia modułów, gdy falownik potrzebuje wyższego napięcia niż daje pojedynczy panel.
• Proste stanowiska pomiarowe i edukacyjne - szereg dobrze pokazuje zależność między napięciem, oporem i natężeniem prądu.

Jeżeli natomiast urządzenia mają działać niezależnie od siebie, układ szeregowy zwykle przegrywa z równoległym. W instalacjach domowych to właśnie niezależność odbiorników jest ważniejsza niż oszczędność przewodów, więc wybór topologii zawsze powinien wynikać z funkcji, a nie z przyzwyczajenia. Skoro wiesz już, gdzie taki układ ma sens, czas zobaczyć, co najczęściej psuje jego działanie.

Najczęstsze błędy, które psują działanie obwodu

W praktyce widzę kilka pomyłek, które powtarzają się zaskakująco często:

• Mylenie napięcia z mocą - wyższe napięcie nie oznacza automatycznie większej mocy całego układu.
• Łączenie elementów o różnych parametrach - jeden słabszy odbiornik ogranicza całą gałąź.
• Ignorowanie biegunowości - szczególnie ważne przy bateriach, modułach PV i elektronice zasilanej prądem stałym.
• Zakładanie, że prąd wzrośnie po dodaniu kolejnych elementów - w szeregu zwykle dzieje się odwrotnie, bo rośnie opór zastępczy.
• Pomijanie temperatury i zacienienia - w fotowoltaice to właśnie one potrafią wywrócić założenia projektowe.

Najlepszą ochroną przed tymi błędami jest prosty schemat i sprawdzenie parametrów przed montażem. Jeśli chcesz coś policzyć samodzielnie, nie musisz od razu sięgać po specjalistyczne narzędzia.

Jak policzyć prosty układ bez zgadywania

Wystarczy kilka kroków. Najpierw sumuję opory elementów, potem wyliczam prąd z prawa Ohma, a na końcu sprawdzam spadki napięcia na poszczególnych częściach obwodu. Jeśli wynik przekracza dopuszczalne parametry odbiornika albo falownika, układ trzeba przeprojektować, a nie „dociągać na siłę”.

1. Zsumuj opory elementów: Rz = R1 + R2 + ...
2. Policz prąd: I = U / Rz
3. Wyznacz spadek napięcia na każdym elemencie: Ui = I × Ri
4. Porównaj wynik z parametrami źródła i odbiorników

Przykład: dwa rezystory 6 Ω połączone w szereg z baterią 12 V dają opór zastępczy 12 Ω. Prąd wynosi więc 1 A, a na każdym rezystorze odkłada się po 6 V. Z akumulatorami działa podobna logika: dwa identyczne pakiety 12 V 100 Ah dadzą 24 V 100 Ah, czyli większe napięcie i większą energię całego zestawu, ale nie większą pojemność w amperogodzinach. Przy tak prostych obliczeniach łatwo zobaczyć, że liczba elementów sama w sobie niczego nie gwarantuje.

Co sprawdzić przed złożeniem stringu albo pakietu baterii

Zanim połączysz elementy w jeden tor, sprawdzam zawsze kilka rzeczy:

• czy napięcie znamionowe i maksymalne pasuje do pracy całego układu,
• czy wszystkie elementy są tego samego typu, podobnej pojemności i w zbliżonym stanie technicznym,
• czy biegunowość została zachowana na każdym etapie połączenia,
• czy przewody, złącza i zabezpieczenia mają zapas pod realny prąd roboczy,
• czy w instalacji PV uwzględniono temperaturę, maksymalne napięcie jałowe i zakres MPPT falownika.

Jeśli miałbym zostawić tylko jedną praktyczną myśl, to tę: układ szeregowy jest świetny, gdy potrzebujesz wyższego napięcia i prostego toru przepływu, ale wymaga równości elementów i kontroli warunków pracy. Im bliżej granicy parametrów pracuje instalacja, tym bardziej liczy się dokładny pomiar, a nie intuicja.
