Moc bierna to temat, który wraca zawsze wtedy, gdy instalacja elektryczna zaczyna pracować mniej efektywnie niż powinna. Chodzi o energię, która nie wykonuje pracy użytkowej, ale wpływa na straty w sieci, obciążenie urządzeń i opłaty dystrybucyjne. Poniżej wyjaśniam, skąd bierze się to zjawisko, kiedy zaczyna kosztować i jak podejść do niego rozsądnie w domu, firmie oraz przy instalacji PV.
Najważniejsze informacje o energii biernej w skrócie
- To składowa związana z wymianą energii między siecią a polem w urządzeniu, a nie z pracą użytkową.
- Najczęściej pojawia się w obwodach prądu przemiennego, zwłaszcza przy silnikach, transformatorach, LED-ach, UPS-ach i falownikach.
- W Polsce rozliczenia zwykle zaczynają się od umownego współczynnika tgφ = 0,4, a przy składowej pojemnościowej problem bywa jeszcze bardziej wrażliwy.
- W domach temat często jest mniej dotkliwy niż w firmach, ale modernizacja instalacji może go wyraźnie zmienić.
- Najlepszy efekt daje lokalna kompensacja i pomiar, a nie przypadkowe dołożenie urządzenia „na oko”.
Jak powstaje energia bierna i dlaczego nie daje użytecznej pracy
W obwodzie prądu przemiennego napięcie i prąd nie zawsze rosną i maleją w tym samym momencie. Gdy pojawia się przesunięcie fazowe, część energii jest chwilowo magazynowana w polu magnetycznym albo elektrycznym, a potem wraca do źródła. To właśnie ten „wahadłowy” przepływ sprawia, że urządzenie działa stabilnie, ale sieć musi przenieść więcej prądu, niż wynikałoby z samej pracy użytecznej.
W praktyce nie oznacza to straty energii w sensie fizycznym na każdym kroku, ale oznacza dodatkowe obciążenie przewodów, transformatorów i zabezpieczeń. W instalacjach o większej skali efekt jest prosty do zauważenia: im więcej takiego przepływu, tym większe ryzyko spadków napięcia, przegrzewania i mniej korzystnych rozliczeń. Sieć musi przenieść więcej prądu, niż sugerowałoby samo zużycie kWh, a to już ma bardzo konkretne skutki.
W prądzie stałym ten problem praktycznie nie występuje w takim sensie rozliczeniowym. Najbardziej interesuje nas więc prąd przemienny, bo tam właśnie pojawia się przesunięcie fazowe i związana z nim składowa bierna. To prowadzi do porównania, bez którego łatwo pomylić różne elementy tego samego bilansu.
Czym różni się od składowej czynnej i pozornej
Najprościej patrzeć na to jak na trzy strony tego samego bilansu. Składowa czynna wykonuje realną pracę, składowa bierna podtrzymuje działanie wielu urządzeń, a składowa pozorna pokazuje całe obciążenie widziane przez sieć. Dla czytelnika ważne jest jedno: rachunek i dobór instalacji zależą od wszystkich trzech elementów, a nie tylko od samych kilowatogodzin.
| Składowa | Co opisuje | Jednostka | Jak to odczuwa użytkownik |
|---|---|---|---|
| Czynna | Energię zamienianą na pracę, ciepło, światło lub ruch | kWh, kW | To główne zużycie, za które płaci większość odbiorców |
| Bierna | Wymianę energii potrzebną do wytworzenia pól w urządzeniach | kvarh, kvar | Może zwiększać opłaty dystrybucyjne i obciążać sieć |
| Pozorna | Całkowite obciążenie instalacji, czyli suma geometryczna obu poprzednich składowych | kVA, kVAh | Pokazuje, jak mocno pracują przewody, zabezpieczenia i transformatory |
Jeśli chcesz szybko ocenić jakość pracy instalacji, patrzysz na współczynnik mocy, czyli cosφ, albo na jego praktyczny odpowiednik rozliczeniowy tgφ. Im bliżej relacji, w której część bierna jest mała względem czynnej, tym lepiej dla sieci i zwykle też dla faktury. Właśnie dlatego instalacja z tym samym zużyciem kWh może mieć zupełnie różne koszty dystrybucji.
Po tym rozróżnieniu łatwiej zobaczyć, skąd problem bierze się w konkretnych urządzeniach i dlaczego jedne modernizacje go zmniejszają, a inne nasilają.
Skąd bierze się w instalacjach i urządzeniach
W praktyce źródłem są przede wszystkim odbiorniki, które potrzebują pola magnetycznego lub pracują z elektroniką mocy. Najbardziej klasyczny przykład to silniki, transformatory, pompy i sprężarki, czyli sprzęt obecny w wielu zakładach, ale też w budynkach usługowych, wspólnotach czy systemach HVAC. Do tego dochodzą nowoczesne odbiorniki, które nie zawsze pobierają dużo energii czynnej, ale potrafią zmienić charakter całej instalacji.
- Silniki i transformatory zwykle wprowadzają składową indukcyjną, dlatego w dużych obiektach są najczęstszym powodem rozliczeń.
- Oświetlenie LED, zasilacze impulsowe i UPS-y mogą przesuwać bilans w stronę pojemnościową, zwłaszcza gdy jest ich dużo w jednym układzie.
- Falowniki PV i inne przekształtniki wymagają sprawdzenia ustawień, bo przy złej konfiguracji łatwo o przekompensowanie albo niekorzystny profil pracy.
- Długie odcinki kabli, filtry i rozbudowana automatyka też mają znaczenie, szczególnie po modernizacji obiektu.
To właśnie tu najczęściej widzę błąd początkujących: patrzą tylko na listę nowych urządzeń, a nie na to, jak razem oddziałują na sieć wewnętrzną. Po wymianie oświetlenia, dołożeniu zasilaczy albo uruchomieniu instalacji PV profil elektryczny budynku potrafi zmienić się mocniej niż sama liczba kilowatów na fakturze. I to prowadzi do pytania, kiedy takie zjawisko zaczyna już kosztować.
Kiedy moc bierna zaczyna kosztować i jak czytać opłaty
Rozliczenia za energię bierną dotyczą przede wszystkim odbiorców zasilanych z sieci średniego, wysokiego i najwyższego napięcia, choć przepisy dopuszczają objęcie nimi także części odbiorców niskonapięciowych. W domach jednorodzinnych zwykle nie jest to główny problem, ale przy większych instalacjach i niektórych umowach też warto to sprawdzić. Kluczowy jest umowny próg tgφ0, który najczęściej przyjmuje się na poziomie 0,4. Jeśli instalacja przekracza ten poziom, operator może naliczyć opłatę za nadwyżkę poboru indukcyjnego; przy składowej pojemnościowej rozliczenie bywa jeszcze bardziej bezpośrednie, bo liczy się każda zarejestrowana nadwyżka.
Na fakturze szukaj pozycji opisanych jako ponadumowny pobór albo ponadumowne wprowadzanie energii biernej. To nie jest to samo co opłata mocowa, która stanowi osobny składnik rachunku i ma zupełnie inny cel. Innymi słowy: można mieć niski rachunek za samą energię czynną, a jednocześnie przepłacać na dystrybucji, jeśli bilans mocy w instalacji jest źle ustawiony.
Warto też pamiętać o ważnym wyjątku: nawet jeśli przeciętne zużycie wygląda dobrze, szybkozmienne obciążenia mogą wymagać bezpośredniego pomiaru i precyzyjniejszego rozliczania. Z punktu widzenia użytkownika oznacza to jedno - nie wystarcza spojrzenie na pojedynczy odczyt, trzeba zobaczyć cały profil pracy instalacji. Skoro wiadomo już, gdzie pojawia się koszt, można przejść do tego, jak go realnie ograniczyć.

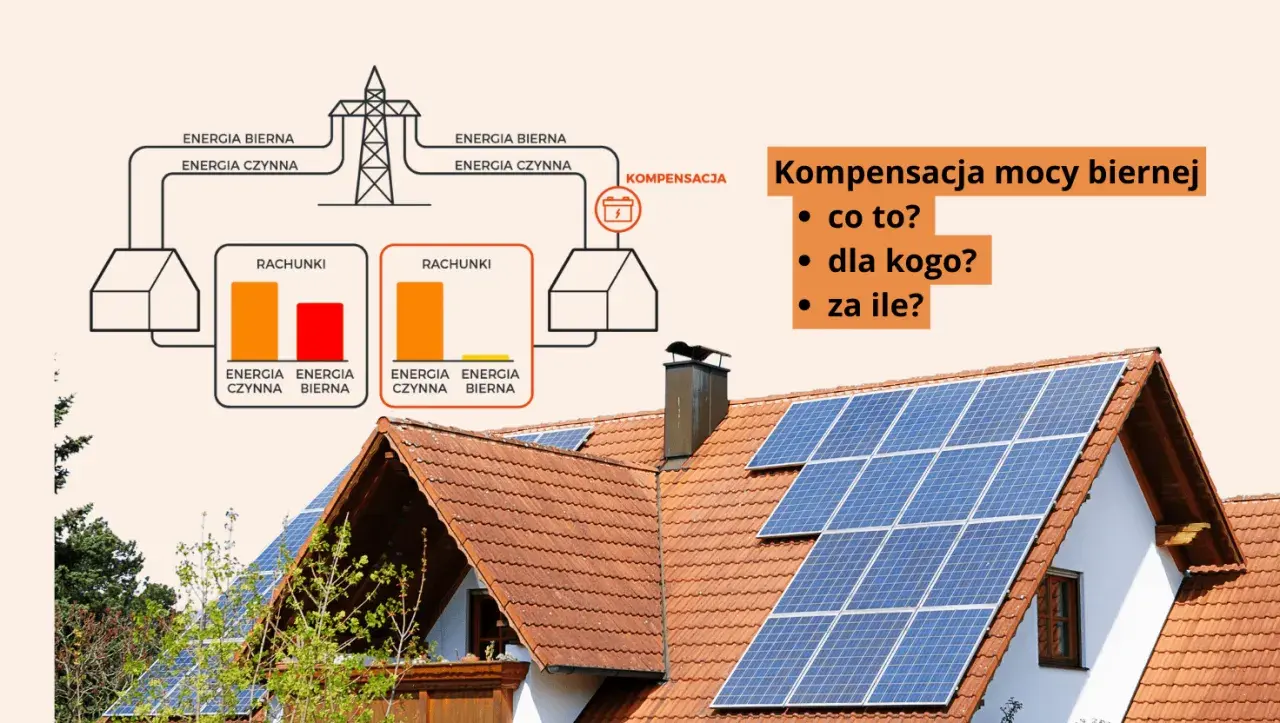

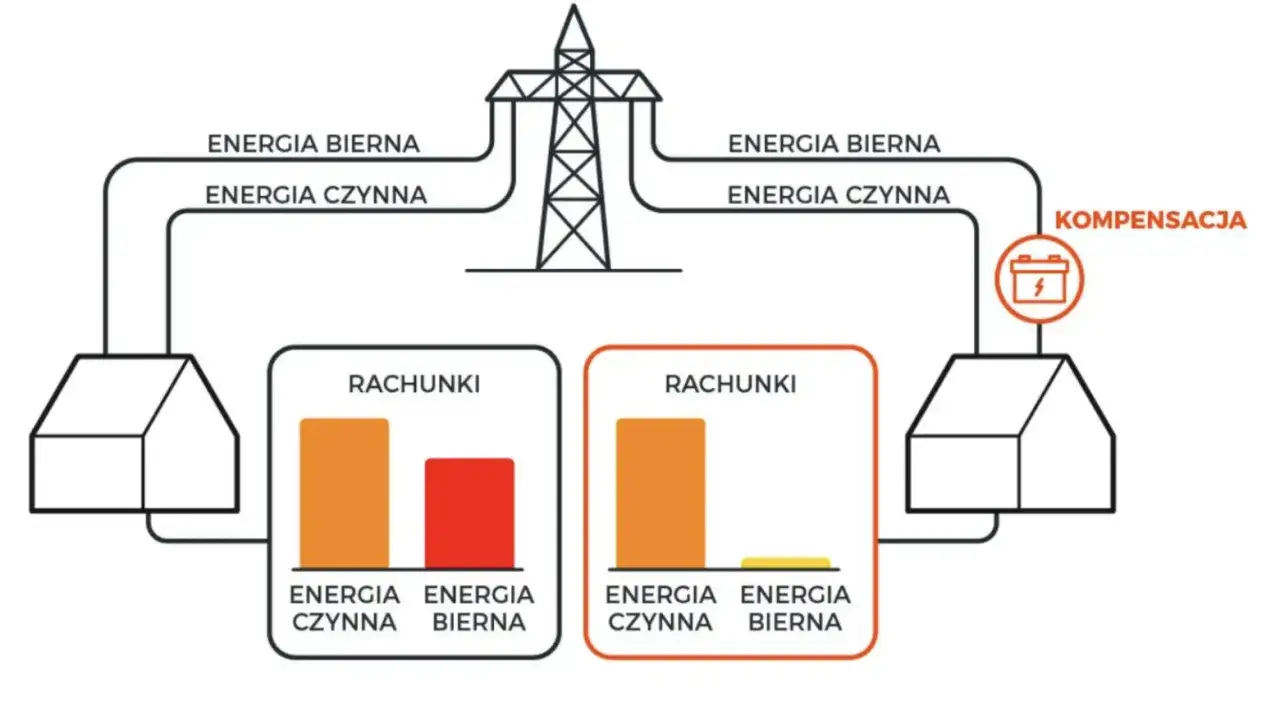

Jak ograniczyć straty bez ryzyka przekompensowania
Ja zwykle zaczynam od pomiaru, nie od zakupu urządzenia. Najpierw trzeba zobaczyć, kiedy instalacja pobiera najwięcej energii biernej, czy problem jest stały, czy pojawia się tylko w wybranych godzinach, oraz czy dominuje składowa indukcyjna, czy pojemnościowa. Dopiero potem dobiera się rozwiązanie, bo zła kompensacja potrafi stworzyć nowy problem zamiast rozwiązać stary.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Bateria kondensatorów | Gdy dominuje pobór indukcyjny z silników, pomp i transformatorów | Zbyt duża moc baterii może doprowadzić do przekompensowania |
| Dławiki | Gdy instalacja ma nadmiar składowej pojemnościowej | Wymagają poprawnego doboru do profilu obciążenia |
| Automatyka kompensacji | Gdy obciążenie zmienia się w ciągu dnia | Bez ustawień i serwisu działa tylko pozornie dobrze |
| Kompensacja lokalna | Gdy jeden odbiornik generuje problem na konkretnym odcinku instalacji | Najpierw trzeba ustalić miejsce źródła, a nie tylko objaw na fakturze |
W większych obiektach przydaje się też prosta zasada: kompensować jak najbliżej miejsca zapotrzebowania. Dzięki temu nie przenosisz niepotrzebnego obciążenia przez całą instalację, tylko ograniczasz je u źródła. To podejście jest zwykle tańsze i bezpieczniejsze niż centralne „lecznicze” dodawanie kolejnych urządzeń bez audytu.
Najczęstszy błąd? Montaż kompensacji po jednym telefonie od dostawcy albo po spojrzeniu na jeden rachunek. W praktyce lepiej sprawdza się krótki pomiar, analiza faktury i dopiero potem dobór sprzętu. Taki porządek myślenia przydaje się szczególnie tam, gdzie instalacja pracuje w rytmie dnia, a nie w stałym obciążeniu.
Co to oznacza dla fotowoltaiki i nowoczesnych odbiorników
W instalacjach PV temat jest ważniejszy, niż wielu inwestorów zakłada na początku. Samo to, że falownik produkuje energię, nie oznacza jeszcze, że cały obiekt będzie pracował korzystnie pod względem dystrybucji. Jeśli do tego dochodzą długie przewody, magazyn energii, ładowarka EV, pompy ciepła albo rozbudowane oświetlenie LED, profil mocy potrafi zmienić się bardzo wyraźnie po jednej modernizacji.
Najbardziej praktyczna rada brzmi: po uruchomieniu PV nie patrz wyłącznie na produkcję w kWh. Sprawdź też, czy falownik ma właściwie ustawiony tryb pracy z współczynnikiem mocy, czy nie występuje przekompensowanie i czy operator nie sygnalizuje pogorszenia parametrów sieci. W niektórych obiektach to właśnie nowoczesna elektronika, a nie stare silniki, staje się głównym źródłem problemu pojemnościowego.
To ważne zwłaszcza w budynkach, które mają jednocześnie poprawiać efektywność energetyczną i obniżać koszty. Sama wymiana urządzeń na bardziej oszczędne nie zawsze wystarcza, jeśli nie zadbano o ich współpracę z siecią wewnętrzną. Dlatego przed modernizacją warto zrobić jeszcze jeden krok.
Na co patrzeć przed modernizacją instalacji
Jeśli planujesz wymianę oświetlenia, rozbudowę automatyki, montaż PV albo dołożenie magazynu energii, sprawdź nie tylko moc urządzeń, ale też ich charakter pracy. Dla mnie najważniejsze są cztery rzeczy: profil 15-minutowy, aktualne warunki umowy, rodzaj odbiorników oraz miejsce, w którym najłatwiej ograniczyć przepływ energii biernej. To zwykle daje lepszy efekt niż przypadkowy zakup drogiego sprzętu, który ładnie wygląda w specyfikacji, a słabo pasuje do rzeczywistego obciążenia.
- Porównaj rachunki sprzed i po modernizacji, ale patrz na część dystrybucyjną, nie tylko na sprzedaż energii.
- Sprawdź, czy problem pojawia się stale, czy tylko w określonych godzinach pracy urządzeń.
- Ustal, czy źródłem są silniki i transformatory, czy raczej elektronika mocy i długie linie kablowe.
- Zadbaj o serwis i okresowe pomiary kompensacji, bo nastawy ustawione raz nie są wieczne.
Jeżeli po wdrożeniu zmian rachunki nadal rosną mimo niższego zużycia kWh, to znak, że problem leży w bilansie pracy instalacji, a nie w samym zużyciu energii. Wtedy warto zlecić analizę komuś, kto potrafi czytać zarówno fakturę, jak i przebiegi pomiarowe. To prowadzi do ostatniej rzeczy, którą uznaję za najważniejszą.
Co w tej tematyce naprawdę robi największą różnicę
Najlepsze efekty daje połączenie trzech elementów: pomiaru, poprawnego doboru kompensacji i regularnej kontroli po zmianach w instalacji. W praktyce nie chodzi o to, by „wyzerować” wszystkie parametry, tylko o to, by instalacja pracowała stabilnie, nie przeciążała sieci i nie generowała niepotrzebnych kosztów. To właśnie tam, a nie w samym słowie technicznym, kryje się realna oszczędność.
Jeśli zapamiętasz jedną rzecz, niech będzie prosta: w nowoczesnej instalacji energia czynna to dopiero połowa obrazu. Druga połowa to to, jak urządzenia oddziałują na sieć, kiedy pracują razem, a nie osobno. I właśnie od tego zależy, czy modernizacja faktycznie obniży koszty, czy tylko przeniesie je w inne miejsce.
