Opór elektryczny, czyli rezystancja, to jedna z tych wielkości, które decydują nie tylko o tym, czy prąd w ogóle popłynie, ale też ile energii po drodze zamieni się w ciepło. W praktyce ma to znaczenie w każdym obwodzie: od domowej instalacji po przewody w systemie fotowoltaicznym, gdzie zbyt duże straty szybko obniżają sprawność. W tym tekście pokazuję, jak tę zależność czytać, od czego opór zależy, jak go mierzyć i jak uniknąć błędów, które kosztują najwięcej.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Im większy opór przy tym samym napięciu, tym mniejszy prąd popłynie w obwodzie.
- Na opór najmocniej wpływają materiał, długość przewodu, przekrój, temperatura i jakość styków.
- Straty rosną wraz z prądem, bo ciepło wydziela się zgodnie z zależnością P = I² × R.
- W instalacjach PV najczęściej problem robi nie sam moduł, lecz przewody, złącza i punkty połączeń.
- Zwykły multimetr pomaga w podstawowej kontroli, ale do izolacji i bardzo małych oporów potrzebne są inne narzędzia.
Najkrócej mówiąc, opór decyduje o tym, ile prądu popłynie
Jeśli mam uprościć temat do jednego zdania, to brzmi ono tak: opór ogranicza przepływ ładunków. W obwodzie elektrycznym napięcie „pcha” prąd, a opór stawia temu przepływowi przeszkodę. To właśnie dlatego w jednym układzie prąd płynie swobodnie, a w innym spada do bardzo małej wartości.
Najwygodniej patrzeć na to przez prawo Ohma: U = I × R. Z tego wynika od razu, że przy stałym napięciu większy opór daje mniejszy prąd, a mniejszy opór pozwala na większy przepływ. Jednostką oporu jest om, oznaczany symbolem Ω; 1 Ω oznacza taki opór, przy którym napięcie 1 V wywołuje prąd 1 A.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Napięcie | U | V | Siłę, która „napędza” przepływ ładunków |
| Natężenie | I | A | Ilość ładunku przepływającego w czasie |
| Opór | R | Ω | Miara tego, jak mocno obwód przeciwstawia się przepływowi |
W obwodach prądu zmiennego dochodzi jeszcze impedancja, ale dla zrozumienia podstaw i dla większości praktycznych sytuacji związanych z przewodami, stykami czy stratami nadal zaczynam od oporu. To prowadzi do ważniejszego pytania: skąd ten opór się bierze i dlaczego w jednych miejscach jest niemal niezauważalny, a w innych od razu staje się problemem?
Od czego zależy opór przewodu i elementu
Tu najlepiej myśleć o czterech rzeczach: materiał, długość, przekrój i temperatura. Miedź przewodzi lepiej niż aluminium, dłuższy odcinek zwiększa opór, większy przekrój go obniża, a wzrost temperatury zwykle podnosi opór metali. W praktyce to nie są akademickie detale, tylko parametry, które bezpośrednio wpływają na spadki napięcia i nagrzewanie przewodów.
| Czynnik | Jak wpływa na opór | Co to oznacza w praktyce |
|---|---|---|
| Materiał | Różne metale przewodzą inaczej | Miedź zwykle daje mniejsze straty niż aluminium przy tym samym przekroju |
| Długość | Opór rośnie wraz z długością przewodu | Długie trasy kablowe wymagają większej uwagi przy doborze przekroju |
| Przekrój | Większy przekrój obniża opór | Cieńszy przewód szybciej się nagrzewa i generuje większy spadek napięcia |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Latem przewody pracują gorzej niż w chłodnych warunkach |
| Jakość styku | Słaby zacisk zwiększa lokalny opór | Największe straty często robi nie kabel, tylko złącze lub luźny terminal |
Jest jeszcze jedna rzecz, którą początkujący często pomijają: nie każdy element zachowuje się liniowo. Rezystor jest przewidywalny, ale dioda, żarówka żarowa czy półprzewodnik potrafią zmieniać swoje parametry wraz z temperaturą i prądem. Ja zawsze zwracam na to uwagę, bo w realnym obwodzie teoria działa dobrze tylko wtedy, gdy nie ignoruje się warunków pracy.
Skoro wiadomo już, od czego opór zależy, czas przejść do skutków, które widać od razu na liczbach: prądzie, mocy i spadku napięcia.
Jak opór zmienia prąd, moc i spadki napięcia
W równaniu Ohma widać sedno: przy stałym napięciu większy opór oznacza mniejszy prąd. To dobre, kiedy chodzi o świadome ograniczenie przepływu w odpowiednim miejscu układu, ale niekorzystne, gdy straty pojawiają się na kablu lub złączu. Wtedy energia zamienia się w ciepło, a nie w użyteczną pracę.
Wzory, które naprawdę warto pamiętać: U = I × R, P = U × I oraz P = I² × R. Ta ostatnia zależność jest szczególnie ważna, bo pokazuje, że straty rosną szybciej, niż wielu osobom się wydaje: podwojenie prądu oznacza czterokrotnie większe wydzielanie ciepła na tym samym oporze.
Przykład z życia: 40 m pętli miedzianego przewodu 4 mm² ma opór w przybliżeniu 0,175 Ω. Jeśli płynie nim 10 A, spadek napięcia wyniesie około 1,75 V, a strata mocy około 17,5 W. To niby niewielka liczba, ale przy pracy przez wiele godzin dziennie robi się z tego realne grzanie i realny ubytek energii.| Sytuacja | Skutek przy stałym napięciu | Co to oznacza w praktyce |
|---|---|---|
| Opór rośnie | Prąd maleje | Mniej energii dociera do odbiornika, a więcej zamienia się w ciepło na niepożądanym odcinku |
| Opór maleje | Prąd rośnie | Przepływ jest łatwiejszy, ale układ musi być dobrze zabezpieczony przed przeciążeniem i zwarciem |
W instalacjach fotowoltaicznych ta zależność jest szczególnie wyczuwalna, bo nawet niewielkie procentowo straty mnożą się przez liczbę godzin pracy i przez długość przewodów. To dlatego następny krok to spojrzenie na miejsca, w których problem pojawia się najczęściej.
Gdzie w instalacji fotowoltaicznej opór najczęściej robi problem
Ja najczęściej patrzę na trzy miejsca: przewody DC, złącza i punkty przyłączeniowe. To właśnie tam pojawiają się straty, których nie widać na pierwszy rzut oka, a które potrafią obniżać uzysk przez długi czas bez wyraźnego alarmu.
Najczęstszy scenariusz jest banalny: instalacja działa, falownik nie zgłasza oczywistej awarii, ale produkcja jest niższa, niż powinna. Winny bywa zbyt cienki przewód na długim odcinku, źle zaciśnięte złącze albo kontakt, który z czasem się utlenił i zaczął się nagrzewać.
- Zbyt mały przekrój przewodu zwiększa straty na długiej trasie i podnosi temperaturę pracy.
- Luźne lub zabrudzone złącze tworzy lokalny punkt o podwyższonym oporze, który potrafi grzać się bardziej niż cały odcinek kabla.
- Uszkodzona izolacja może powodować upływy prądu, błędy falownika i problemy z bezpieczeństwem.
- Wilgoć i promieniowanie UV z czasem pogarszają jakość połączeń, jeśli elementy nie są dobrze dobrane do warunków zewnętrznych.
W praktyce najdroższe są błędy, które nie wyłączają instalacji od razu, tylko powoli zjadają jej sprawność. Dlatego warto wiedzieć, jak odróżnić zwykły pomiar od takiego, który naprawdę coś mówi o stanie układu.

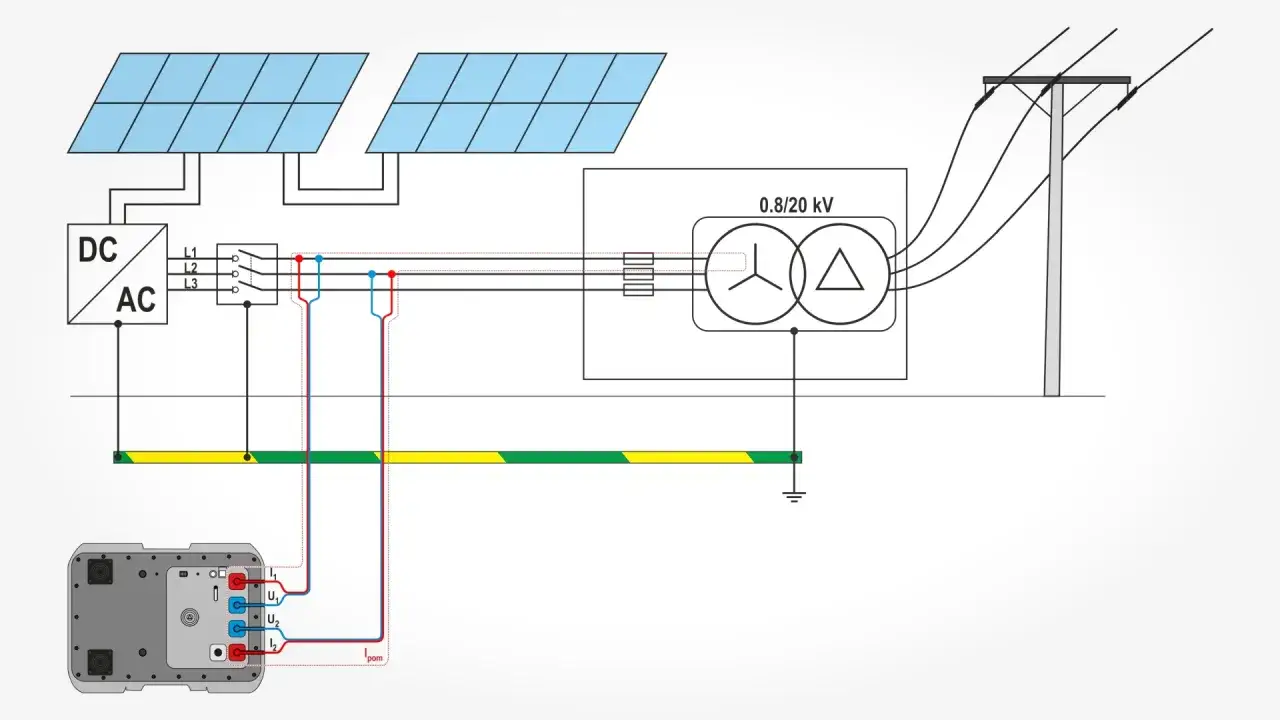

Jak mierzyć i interpretować wynik bez pomyłek
Do podstawowej kontroli ciągłości wystarczy multimetr, ale do oceny rzeczywistych strat w instalacji to często za mało. Przy małych wartościach oporu zwykły miernik bywa zbyt mało precyzyjny, a przy izolacji potrzebne jest inne narzędzie niż to, którego używa się do sprawdzania przewodu.
| Narzędzie | Co pokazuje | Kiedy używać | Ograniczenie |
|---|---|---|---|
| Multimetr | Ciągłość i orientacyjny opór | Szybka kontrola przewodu, bezpiecznika, prostego połączenia | Nie wykryje subtelnych różnic przy bardzo małych oporach |
| Pomiar czteroprzewodowy | Bardzo małe wartości oporu | Styczki, szyny, zaciski, połączenia o dużym znaczeniu dla strat | Wymaga odpowiedniego sprzętu i wprawy |
| Megomierz | Opór izolacji | Przewody, stringi DC, kontrola bezpieczeństwa instalacji | Nie służy do zwykłej próby ciągłości |
Przy badaniu izolacji napięcie probiercze dobiera się do układu i zaleceń producenta, a w praktyce spotyka się wartości 250 V, 500 V albo 1000 V. To ważne, bo nie chodzi tu o przypadkowy odczyt, tylko o ocenę, czy przewody i urządzenia zachowują wymagany poziom bezpieczeństwa.
Jeśli wynik odbiega od pozostałych identycznych odcinków albo zacisk po obciążeniu robi się wyraźnie ciepły, nie traktuję tego jako drobiazgu. Taki sygnał zwykle oznacza problem z połączeniem, a nie z samym źródłem energii. Gdy już umiesz to sprawdzić, najwięcej zysku daje projekt, który ogranicza straty u źródła.
Jak ograniczać straty i błędy projektowe
Tu zwykle opłaca się prosty porządek decyzji: najpierw dobór przekroju, potem długość trasy, potem jakość złącz, na końcu kontrola termiczna. Jeśli odwrócisz tę kolejność, będziesz gasić skutki zamiast usuwać przyczynę.
- Dobieraj przekrój przewodów do prądu i długości odcinka, a nie tylko do „minimalnego działania”.
- Skracaj trasy kablowe tam, gdzie to możliwe, bo każdy dodatkowy metr zwiększa opór.
- Używaj elementów jednego systemu i pilnuj poprawnego zacisku, zwłaszcza na złączach i końcówkach.
- Dokręcaj połączenia zgodnie z zaleceniem producenta, bo zbyt słaby styk to częsty punkt grzania.
- Kontroluj temperaturę newralgicznych miejsc po uruchomieniu i po okresie pracy pod obciążeniem.
- Nie bagatelizuj jakości izolacji, szczególnie w układach narażonych na wilgoć, promieniowanie UV i duże wahania temperatury.
W systemach fotowoltaicznych dobrze działa jeszcze jedna zasada: jeśli jeden string ma wyraźnie gorsze parametry niż pozostałe, najpierw sprawdzam połączenia i trasy kablowe, a dopiero później podejrzewam sam moduł. Bardzo często problem jest banalny, tylko ukryty w miejscu, do którego nikt nie zagląda na co dzień.
Gdy te rzeczy są dopięte, opór przestaje być źródłem strat, a staje się po prostu parametrem, który kontroluje się podczas projektu, montażu i serwisu.
Na czym skupić się, żeby prąd nie zamieniał się w ciepło
Jeśli mam wyciągnąć z całego tematu jedną praktyczną zasadę, to brzmi ona tak: opór warto traktować nie jako ciekawostkę z podręcznika, tylko jako stały koszt przesyłu energii. Im lepiej dobierzesz przewód, styk i sposób prowadzenia trasy, tym mniej energii stracisz po drodze.
- Na dłuższych odcinkach i przy większych prądach wybieraj przewody z rozsądnym zapasem przekroju.
- Unikaj zbędnych połączeń, przejściówek i przypadkowych punktów kontaktu.
- Po montażu sprawdzaj nie tylko ciągłość, ale też izolację i temperaturę newralgicznych miejsc.
- Jeśli uzysk instalacji spada bez jasnej przyczyny, zacznij od przewodów, złączy i styków, a nie od najbardziej oczywistego podejrzanego.
W praktyce najwięcej daje konsekwencja: mały błąd ignorowany przez miesiące bywa droższy niż jednorazowy, poprawny montaż. Gdy patrzę na obwód w ten sposób, łatwiej odróżnić teorię od rzeczywistych strat i szybciej znaleźć miejsce, w którym energia ucieka w ciepło zamiast pracować na wynik całej instalacji.
