Silnik asynchroniczny to najczęstszy wybór tam, gdzie liczy się prosty, odporny i przewidywalny napęd: w pompach, wentylatorach, sprężarkach, przenośnikach i wielu układach energetycznych. W tym tekście pokazuję, jak działa, czym różni się od innych napędów, kiedy warto wspierać go falownikiem i na co patrzeć, żeby nie przepłacić za rozwiązanie, które w praktyce nie da oczekiwanej oszczędności.
Najważniejsze wnioski przed doborem napędu
- Najlepiej sprawdza się tam, gdzie obciążenie jest stałe albo zmienia się łagodnie, a nie wymaga laboratoryjnej precyzji prędkości.
- Poślizg nie jest wadą konstrukcji, tylko warunkiem wytworzenia momentu obrotowego.
- Przy obciążeniu znamionowym poślizg zwykle wynosi około 2-3%.
- W pompach i wentylatorach największą różnicę robi falownik, a nie samo przewymiarowanie silnika.
- Na rachunki za energię mocno wpływają klasa sprawności, sposób rozruchu i dopasowanie do charakteru obciążenia.
- W instalacjach z fotowoltaiką ten typ napędu często wygrywa prostotą i dobrą współpracą z regulacją obrotów.
Czym jest ten napęd i dlaczego tak często trafia do urządzeń energetycznych
To trójfazowa maszyna prądu przemiennego, w której wirnik obraca się wolniej niż wirujące pole magnetyczne w stojanie. Ta pozornie drobna różnica decyduje o wszystkim: o sposobie pracy, charakterystyce momentu, zachowaniu przy obciążeniu i o tym, dlaczego ten typ napędu jest tak popularny w przemyśle oraz w instalacjach technicznych.W praktyce wybiera się go dlatego, że jest prosty, trwały i relatywnie tani w eksploatacji. Wersja klatkowa nie wymaga szczotek ani komutatora, więc ma mniej elementów zużywalnych. Dla użytkownika oznacza to mniej serwisu, mniej przestojów i zwykle lepszą odporność na trudniejsze warunki pracy niż w napędach bardziej złożonych.
W urządzeniach energetycznych ma to szczególne znaczenie. Pompy obiegowe, wentylatory, układy HVAC, małe stacje pomp, przenośniki czy systemy nawodnienia nie potrzebują najczęściej „idealnego” napędu. Potrzebują napędu, który będzie działał długo, stabilnie i bez kaprysów. I właśnie dlatego ten typ maszyny tak długo utrzymuje pozycję standardu. Żeby dobrze ocenić jego sens, trzeba jednak zobaczyć, skąd bierze się moment obrotowy.
Jak działa silnik asynchroniczny i skąd bierze się poślizg
Stojan wytwarza wirujące pole magnetyczne, a to pole „przecina” przewodniki wirnika i indukuje w nich prąd. Ten prąd tworzy własne pole magnetyczne, które wchodzi w interakcję z polem stojana i powstaje moment obrotowy. Wirnik rusza, ale nie dogania pola magnetycznego w pełni, bo bez tej różnicy prąd w wirniku przestałby się indukować.

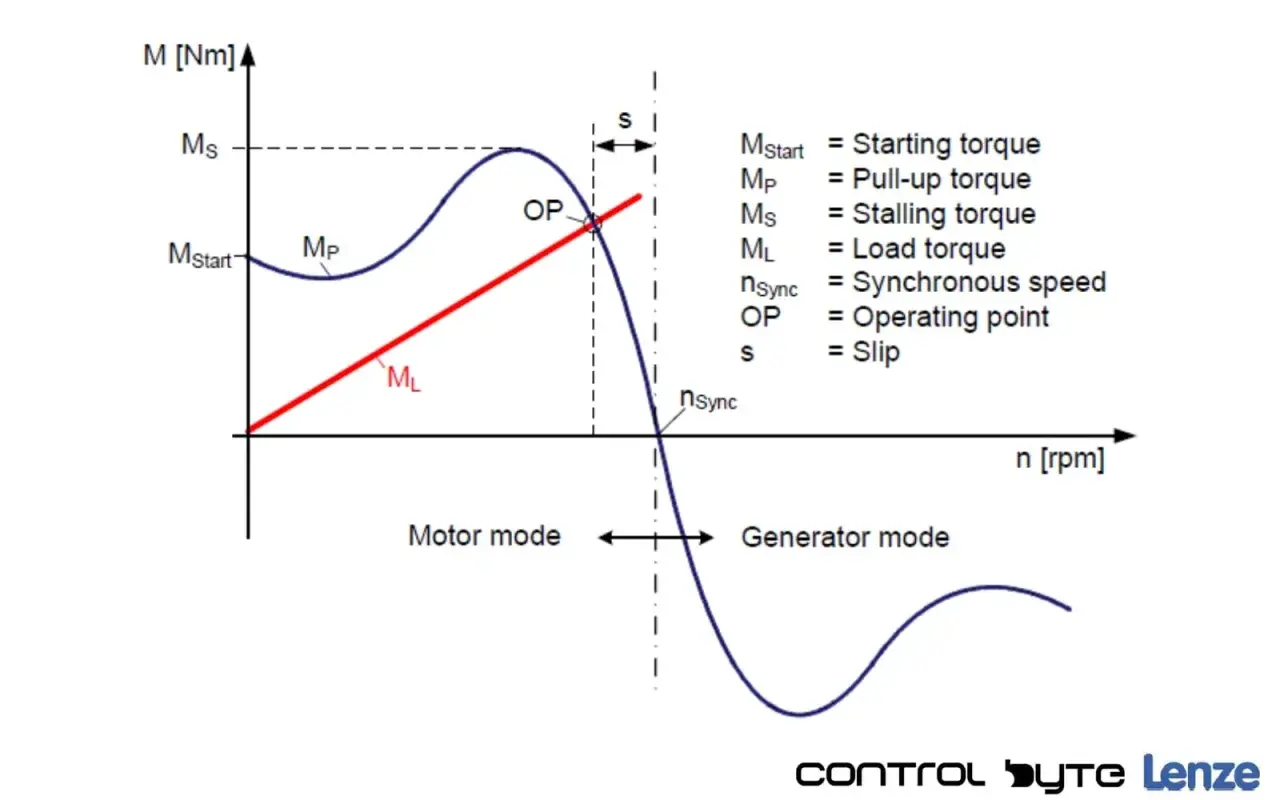

Ta różnica prędkości nazywa się poślizgiem. W uproszczeniu można go opisać jako relację między prędkością synchroniczną a rzeczywistą prędkością wirnika. Im większe obciążenie, tym poślizg rośnie, a wraz z nim rośnie też prąd i temperatura uzwojeń. Dlatego poślizg nie jest błędem konstrukcyjnym, tylko naturalnym warunkiem pracy.
Dobry praktyczny przykład: przy zasilaniu 50 Hz i czterech biegunach prędkość synchroniczna wynosi 1500 obr./min, a rzeczywista prędkość pod obciążeniem znamionowym często spada do około 1455-1470 obr./min. Nidec podaje, że dla silników pracujących przy obciążeniu znamionowym poślizg zwykle mieści się w granicach 2-3%. Jeśli obciążenie zaczyna wyraźnie przekraczać założenia, spada sprawność, rośnie grzanie i napęd szybciej zbliża się do obszaru niebezpiecznego. To właśnie prowadzi do pytania, jakie odmiany takiej maszyny spotyka się najczęściej.
Jakie odmiany spotkasz najczęściej
W praktyce najczęściej chodzi o dwie konstrukcje wirnika: klatkową i pierścieniową. Do tego dochodzi jeszcze podział według zasilania, czyli jednofazowe i trójfazowe wykonania. W urządzeniach energetycznych i przemysłowych zdecydowanie dominuje wersja trójfazowa, bo lepiej znosi większe moce, ma lepszą charakterystykę pracy i łatwiej ją integrować z automatyką.
| Odmiana | Najważniejsza cecha | Plusy | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Klatkowa | Wirnik z prętów połączonych pierścieniami, bez szczotek i pierścieni ślizgowych | Prosta, odporna, tania w utrzymaniu, dobrze pracuje długo | Mniejsza elastyczność przy bardzo wymagającym rozruchu | Pompy, wentylatory, sprężarki, przenośniki, układy HVAC |
| Pierścieniowa | Uzwojenia wirnika wyprowadzone na pierścienie ślizgowe | Wyższy moment rozruchowy, większa kontrola startu | Większa złożoność, więcej obsługi i wyższy koszt | Ciężkie rozruchy, kruszarki, wyciągi, wybrane maszyny procesowe |
| Jednofazowa | Praca z sieci jednofazowej, zwykle z uzwojeniem pomocniczym lub kondensatorem | Łatwo dostępne zasilanie, sensowne dla małych mocy | Słabsza charakterystyka niż w trójfazowych odpowiednikach | Małe pompy, małe wentylatory, proste urządzenia domowe |
Jeśli mam wskazać konstrukcję najrozsądniejszą dla współczesnej energetyki użytkowej, wybór zwykle pada na wersję klatkową. To nie jest kwestia mody, tylko relacji między kosztem, trwałością i przewidywalnością pracy. A to prowadzi prosto do pytania, gdzie taki napęd daje największy sens w realnych instalacjach.
Gdzie sprawdza się najlepiej w urządzeniach energetycznych
Najbardziej lubię ten typ napędu tam, gdzie obciążenie jest przewidywalne, a zmiany prędkości nie muszą być natychmiastowe i bardzo precyzyjne. Właśnie dlatego świetnie pasuje do układów pomp i wentylatorów. W tych zastosowaniach liczy się nie tylko sam ruch, ale też możliwość dopasowania wydajności do rzeczywistego zapotrzebowania.
- Pompy wodne i obiegowe - dobre rozwiązanie dla instalacji grzewczych, wodnych i nawadniających, bo można płynnie regulować wydajność.
- Wentylatory i centrale HVAC - napęd działa długo i stabilnie, a oszczędność energii rośnie, gdy zmieniasz obroty zamiast dusić przepływ przepustnicą.
- Sprężarki - sprawdzają się szczególnie tam, gdzie cykle pracy są powtarzalne i nie wymagają skomplikowanej regulacji momentu.
- Przenośniki i podajniki - ważna jest odporność na długą pracę oraz przewidywalna charakterystyka rozruchu.
- Instalacje zasilane z PV - przy pompach wodnych i małych układach technicznych falownik pozwala lepiej wykorzystać zmienną dostępność energii ze słońca.
W praktyce właśnie w tych zastosowaniach najłatwiej zobaczyć różnicę między napędem „po prostu uruchomionym” a napędem faktycznie dopasowanym do obciążenia. I dlatego kolejnym tematem jest falownik, bo to on najczęściej przesądza o rachunku za energię.
Dlaczego falownik zmienia opłacalność całego układu
Rozruch bezpośredni jest prosty, ale ma swoje konsekwencje. Prąd startowy w wielu silnikach indukcyjnych potrafi być kilka razy wyższy od znamionowego, często w okolicach 5-8 razy. Dla sieci, zabezpieczeń i samego napędu to spore obciążenie. Softstarter ogranicza ten udar, ale nie daje pełnej regulacji prędkości. Falownik robi coś więcej: zmienia częstotliwość i napięcie, więc steruje obrotami, momentem i poborem energii.
W pompach i wentylatorach to często daje największy efekt. Dla obciążeń odśrodkowych nawet niewielkie zmniejszenie prędkości przynosi duży spadek mocy. Przy około 80% prędkości zapotrzebowanie na moc może spaść do mniej więcej 51% wartości wyjściowej, a przy 50% prędkości do około 12,5%. To dlatego regulowanie wydajności obrotami zwykle działa lepiej niż mechaniczne dławienie przepływu.
Warto też pamiętać o sprawności. Komisja Europejska wskazuje, że obecnie w UE dla wielu silników obowiązują poziomy IE2, IE3 albo IE4 zależnie od mocy i cech konstrukcji, a dla trójfazowych jednostek w zakresie 0,75-1000 kW minimalny poziom IE3 jest standardem dla szerokiej grupy zastosowań. W praktyce oznacza to, że modernizacja napędu to nie tylko wymiana urządzenia, ale często cała korekta sposobu sterowania. W tym miejscu pojawia się jeszcze jeden detal: falownik trzeba dobrać do silnika, przewodów i warunków pracy, bo przy długich odcinkach kablowych i nieprawidłowych parametrach mogą pojawić się zakłócenia lub przegrzewanie. Skoro tak, warto przejść do samego doboru.
Na co patrzeć przy doborze
Gdy dobieram taki napęd, zaczynam od charakterystyki obciążenia, a nie od samej mocy na tabliczce. To ważne rozróżnienie, bo dwa urządzenia o tej samej mocy mogą pracować zupełnie inaczej. Jedno potrzebuje wysokiego momentu przy starcie, drugie ma pracować cicho i długo, jeszcze inne zmieniają obciążenie kilka razy na godzinę. Dopiero potem schodzę do parametrów elektrycznych i mechanicznych.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Moc i moment | Czy kW wystarcza nie tylko do pracy, ale też do rozruchu | Za słaby napęd będzie się grzał i szybciej zużywał |
| Prędkość znamionowa i liczba biegunów | Czy potrzebujesz wyższych czy niższych obrotów przy 50 Hz | Wpływa na dopasowanie do pompy, wentylatora albo przekładni |
| Napięcie i częstotliwość | 230/400 V, 400/690 V, 50 Hz lub 60 Hz | Musi pasować do sieci i do falownika |
| Rodzaj pracy | S1, S3 lub inny cykl pracy | Praca ciągła i przerywana stawiają inne wymagania cieplne |
| Stopień ochrony i chłodzenie | IP55, IP65, chłodzenie własne albo wymuszone | Kluczowe w kurzu, wilgoci i przy niskich obrotach |
| Klasa sprawności | IE3, IE4 lub wyżej, jeśli to uzasadnione | Bezpośrednio wpływa na zużycie energii w całym cyklu życia |
Jeśli napęd ma długo pracować na niskich obrotach, trzeba szczególnie uważać na chłodzenie. Własny wentylator na wale kręci się wolniej razem z wirnikiem, więc przy małej prędkości chłodzenie wyraźnie słabnie. To jeden z powodów, dla których przy modernizacjach tak często stosuje się chłodzenie wymuszone. Po doborze przychodzi jeszcze ostatni etap, czyli uniknięcie typowych błędów eksploatacyjnych.
Najczęstsze błędy przy eksploatacji
- Dobór tylko po mocy - sama wartość kW nie mówi, czy napęd poradzi sobie z momentem rozruchowym i charakterem obciążenia.
- Ignorowanie chłodzenia przy niskich obrotach - napęd może mieć poprawną moc na papierze, a w praktyce przegrzewać się przy pracy z falownikiem.
- Rozruch bezpośredni tam, gdzie sieć tego nie toleruje - wysokie prądy startowe potrafią powodować spadki napięcia i problemy z automatyką.
- Złe parametryzowanie falownika - bez prawidłowych danych silnika regulacja bywa niestabilna, a efekty energetyczne dużo słabsze od zakładanych.
- Pomijanie filtracji i EMC - przy dłuższych przewodach między falownikiem a silnikiem warto sprawdzić filtr dV/dt lub inne zalecenia producenta.
- Regulacja przepływu zaworem zamiast obrotami - w układach pompowych i wentylacyjnych to zwykle marnuje energię, którą można było oszczędzić.
Te błędy nie zawsze są kosztowne od razu, ale prawie zawsze wracają w postaci wyższych rachunków, większej awaryjności albo gorszej kultury pracy. Na tym tle łatwo już wyciągnąć praktyczny wniosek dla modernizacji instalacji.
Co naprawdę daje przewagę w modernizacji instalacji
Jeśli modernizuję układ pompowy, wentylacyjny albo prostą instalację zasilaną z PV, zaczynam od jednego pytania: czy potrzebna jest stała prędkość, czy tylko odpowiednia wydajność? W większości przypadków odpowiedź brzmi: wydajność, a nie sztywne obroty. I właśnie wtedy największy sens ma zestaw z dobrze dobranym napędem klatkowym, klasą sprawności IE3 albo IE4 i falownikiem dopasowanym do profilu pracy.
To podejście zwykle daje więcej niż wymiana samego silnika na mocniejszy model. Mocniejszy napęd nie naprawi złego doboru. Dobrze dobrany układ oszczędza energię, pracuje ciszej i łatwiej znosi zmiany obciążenia. Jeśli trzeba, konstrukcję pierścieniową wybiera się tylko wtedy, gdy naprawdę potrzebujesz wysokiego momentu rozruchowego albo specyficznej kontroli startu. W pozostałych przypadkach prostsza konstrukcja zwykle wygrywa rozsądkiem, kosztami i trwałością.
Właśnie dlatego ten typ napędu tak dobrze pasuje do urządzeń energetycznych: nie próbuje być najbardziej efektowny, tylko najbardziej użyteczny. A w technice to często jest lepszy wybór niż rozwiązanie, które wygląda nowocześniej, ale nie daje realnej korzyści w eksploatacji.
