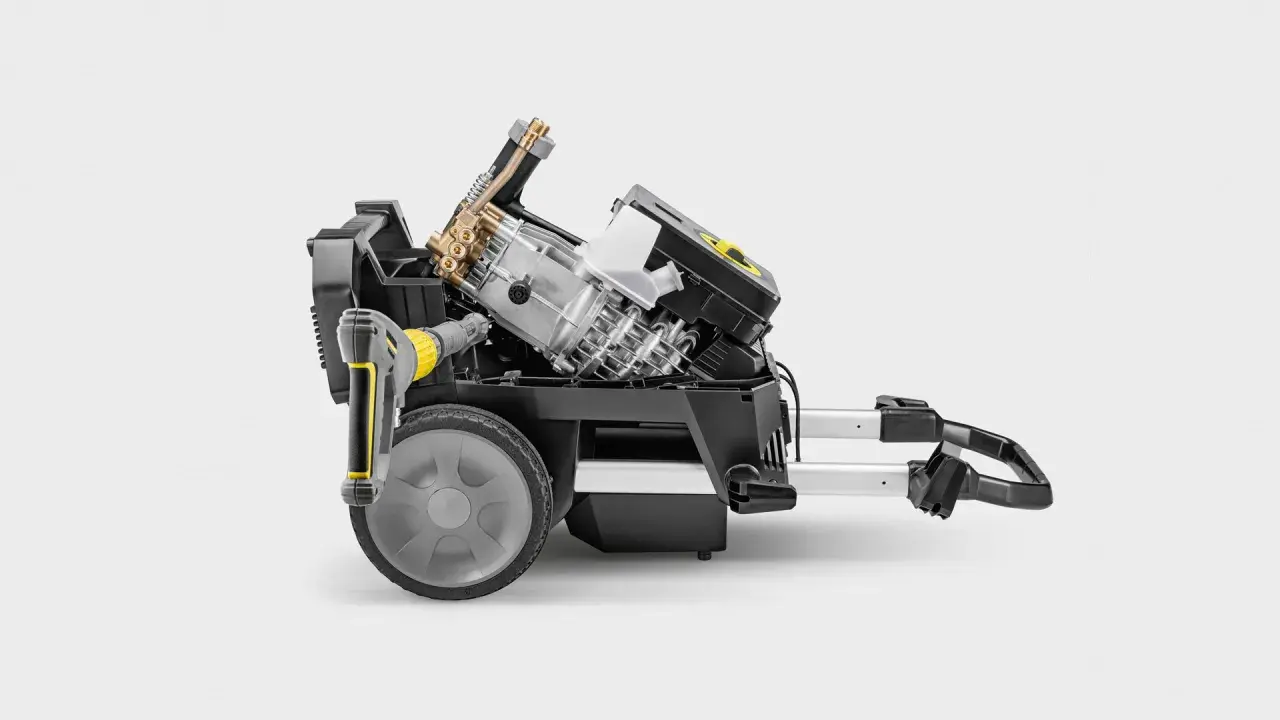

W praktyce traktuję silnik indukcyjny jako jeden z najbardziej przewidywalnych napędów w urządzeniach energetycznych: jest prosty, odporny na przeciążenia i łatwo go zestroić z falownikiem. W tym artykule pokazuję, jak powstaje moment obrotowy, skąd bierze się poślizg, kiedy taki napęd pracuje najwydajniej i jak dobrać go do pompy, wentylatora albo innego obciążenia, żeby nie przepłacać za energię.
Najważniejsze fakty o pracy i doborze napędu
- Moment obrotowy powstaje dzięki wirującemu polu magnetycznemu w stojanie i prądom indukowanym w wirniku.
- Różnica prędkości między polem a wałem, czyli poślizg, jest konieczna do wytworzenia momentu.
- W układach o zmiennym obciążeniu największe oszczędności daje regulacja prędkości, a nie dławienie przepływu.
- Najczęściej spotyka się wirnik klatkowy, a wersję pierścieniową wybiera się tam, gdzie potrzebny jest wyższy moment rozruchowy.
- Przy pompach i wentylatorach kluczowe są charakterystyka obciążenia, chłodzenie i poprawne ustawienie falownika.
Jak powstaje moment obrotowy
Najprościej mówiąc, stojan wytwarza wirujące pole magnetyczne, a wirnik próbuje za nim nadążyć. Ponieważ nigdy nie obraca się dokładnie z tą samą prędkością, w przewodnikach wirnika indukują się prądy, a te z kolei tworzą własne pole magnetyczne i generują moment obrotowy. Bez tej niewielkiej różnicy prędkości napęd po prostu przestałby pracować.
W sieci 50 Hz prędkość synchroniczna zależy od liczby biegunów i można ją w przybliżeniu policzyć ze wzoru n = 60·f/p. Dla pola dwubiegunowego wychodzi 3000 obr./min, a dla czterobiegunowego 1500 obr./min. Rzeczywista prędkość wału jest niższa, bo właśnie tak działa poślizg.
| Krok | Co się dzieje | Efekt praktyczny |
|---|---|---|
| 1 | Uzwojenia stojana zasilane są prądem przemiennym | Powstaje wirujące pole magnetyczne |
| 2 | Pole przecina przewodniki wirnika | Indukują się prądy w wirniku |
| 3 | Prądy wirnika wchodzą w interakcję z polem stojana | Pojawia się moment obrotowy |
| 4 | Silnik osiąga stan ustalony pod obciążeniem | Wirnik pracuje z niewielkim poślizgiem |
W momencie rozruchu poślizg wynosi 100%, bo wirnik stoi, a pole już się obraca. Potem różnica maleje do kilku procent w pracy ustalonej, choć dokładna wartość zależy od konstrukcji, obciążenia i temperatury. Ten mechanizm jest prosty, ale właśnie dlatego bardzo skuteczny w napędach, które mają pracować długo i bez dramatycznych zmian prędkości. To prowadzi do pytania, dlaczego ten typ napędu tak często wygrywa w energetyce i automatyce.
Dlaczego ten napęd tak dobrze sprawdza się w energetyce
W urządzeniach energetycznych cenię go przede wszystkim za odporność i niski koszt eksploatacji. Nie potrzebuje szczotek, ma niewiele elementów zużywalnych i dobrze znosi pracę ciągłą w pompach, wentylatorach, sprężarkach, mieszadłach czy prostych układach transportu. W praktyce oznacza to mniej przestojów i prostszy serwis, co dla operatora instalacji często jest ważniejsze niż sama nazwa technologii.
Druga przewaga pojawia się wtedy, gdy do gry wchodzi falownik. Przy zmiennej prędkości nie tylko łatwiej dopasować wydajność do zapotrzebowania, ale też wyraźnie obniżyć pobór energii. Jak podaje Danfoss, w hydraulice z regulacją prędkości oszczędności energii mogą sięgać 60%, ale taki wynik zależy od profilu pracy i nie jest automatyczny.
| Metoda pracy | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Start bezpośredni | Najprostszy układ, niski koszt | Duży prąd rozruchowy, brak regulacji | Stałe obciążenie, małe wymagania sterowania |
| Soft start | Łagodniejszy rozruch, mniejsze udary mechaniczne | Nie rozwiązuje problemu regulacji prędkości | Gdy trzeba ograniczyć szarpnięcie przy starcie |
| Falownik | Płynna regulacja, niższe zużycie energii, lepsze dopasowanie do obciążenia | Wyższy koszt i potrzeba poprawnego doboru parametrów | Pompy, wentylatory, instalacje o zmiennym zapotrzebowaniu |
Jeśli patrzę na układ z perspektywy całej instalacji, nie samo uzwojenie decyduje o efektywności, tylko to, czy napęd pracuje z właściwą prędkością. W obiegu pompowym lub wentylacyjnym regulacja obrotów prawie zawsze daje więcej niż mechaniczne dławiące zawory czy przepustnice. Z tego powodu wybór rodzaju wirnika też ma znaczenie, bo wpływa na start, moment i koszty serwisu.
Klatka, pierścienie i jednofazowy rozruch
W praktyce najczęściej spotykam wirnik klatkowy, bo jest prosty, trwały i tani w utrzymaniu. To rozwiązanie dobrze pracuje w większości pomp, wentylatorów i napędów ogólnego przeznaczenia. Wersję pierścieniową wybiera się rzadziej, ale bywa przydatna tam, gdzie rozruch jest ciężki, a wymagany moment startowy wysoki.
| Rodzaj | Najważniejsza cecha | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| Wirnik klatkowy | Najprostsza i najbardziej odporna konstrukcja | Pozostałe pozycje, pompy, wentylatory, sprężarki | Nie zapewnia tak łatwo wysokiego momentu rozruchowego bez odpowiedniego sterowania |
| Wirnik pierścieniowy | Lepsza kontrola rozruchu i większy moment startowy | Ciężkie rozruchy, napędy o dużej bezwładności | Bardziej wymagający serwis, większa złożoność |
| Jednofazowy | Rozwiązanie dla małych mocy | Małe pompy, wentylatory, urządzenia domowe | Niższa sprawność i ograniczone możliwości rozruchowe |
W układach jednofazowych problemem jest nie tylko sam start, ale też mniejsza kultura pracy i słabsza efektywność przy większym obciążeniu. Dlatego w energii i automatyce przemysłowej zwykle stawia się na trójfazowy napęd klatkowy, a jednofazę zostawia dla małych odbiorników. Wybór typu wirnika to dopiero początek, bo równie mocno o rachunku za energię decydują warunki pracy.
Co najbardziej wpływa na sprawność i temperaturę pracy
Jeśli mam wskazać czynniki, które najszybciej podnoszą koszty eksploatacji, to są to: przeciążenie, zła wentylacja, zbyt niskie lub zbyt wysokie napięcie, źle dobrany falownik i praca daleko od punktu projektowego. Każdy z tych problemów zwiększa straty miedziowe, stratę w żelazie albo temperaturę łożysk, a przegrzewanie skraca żywotność izolacji uzwojeń.
W obciążeniach typu pompa i wentylator najważniejsza jest zależność sześcienna: niewielka zmiana prędkości daje dużą zmianę poboru mocy. Jeśli obniżysz prędkość o 10%, zużycie energii spada w przybliżeniu do 73% wartości wyjściowej, a przy spadku o 20% do około 51%. To nie jest detal, tylko główne źródło oszczędności w instalacjach o zmiennym przepływie.
- Przy niskich obrotach zwracam uwagę na chłodzenie, bo wentylator na wale też kręci się wolniej.
- Przy długich przewodach między falownikiem a silnikiem ważna jest izolacja i poprawne filtrowanie zakłóceń.
- Przy pracy w zapyleniu albo wysokiej wilgotności kluczowe staje się IP obudowy i stan łożysk.
- Przy częstych rozruchach liczy się liczba cykli na godzinę i przeciążalność całego napędu.
Najczęstszy błąd, który widzę, to dobieranie napędu wyłącznie do mocy znamionowej, bez spojrzenia na charakter obciążenia. Dwa silniki o tej samej mocy mogą zachowywać się zupełnie inaczej, jeśli jeden napędza pompę odśrodkową, a drugi ślimak lub sprężarkę tłokową. Właśnie dlatego dobór warto prowadzić od obciążenia, a nie od samej tabliczki znamionowej.
Jak dobrać napęd do pompy, wentylatora albo sprężarki
Przy doborze zaczynam od prostego pytania: czy obciążenie ma moment prawie stały, czy rośnie wraz z prędkością. To rozróżnienie prowadzi do całkiem innych decyzji. Dla pomp i wentylatorów zwykle opłaca się regulacja obrotów, natomiast dla cięższych napędów rozruch, bezwładność i chłodzenie mają większe znaczenie niż sama sprawność katalogowa.
| Co sprawdzam | Dlaczego to ważne | Co zwykle rekomenduję |
|---|---|---|
| Charakterystyka momentu | Decyduje o rozruchu i stabilności pracy | Dobór pod pompę, wentylator, sprężarkę lub obciążenie stałomomentowe |
| Zakres prędkości | Wpływa na chłodzenie i efektywność | Falownik z odpowiednimi limitami minimalnej i maksymalnej prędkości |
| Liczba startów | Zbyt częste rozruchy grzeją uzwojenia i łożyska | Napęd z zapasem termicznym albo łagodnym rozruchem |
| Warunki środowiskowe | Pył, wilgoć i temperatura skracają żywotność | Właściwe IP, chłodzenie i okresowe przeglądy |
| Współpraca z fotowoltaiką lub magazynem energii | Źródło zasilania bywa zmienne | Układ odporny na spadki napięcia i poprawnie skonfigurowany start po wznowieniu zasilania |
W instalacjach współpracujących z fotowoltaiką szczególnie pilnuję stabilności sterowania. Jeśli zasilanie jest zmienne, a odbiornik ma duży moment bezwładności, falownik i układ zabezpieczeń muszą umieć przejść przez krótkie spadki mocy bez niepotrzebnych wyłączeń. W praktyce liczy się więc nie tylko sam napęd, ale cały łańcuch: źródło energii, przekształtnik, obciążenie i logika sterowania. To prowadzi do ostatniej, najważniejszej decyzji: kiedy ten typ napędu jest najlepszy, a kiedy lepiej sięgnąć po inną technologię.
Najwięcej oszczędza sterowanie, nie sam zamiennik
Jeżeli mam zamknąć temat w jednym zdaniu, to powiedziałbym tak: w napędach energetycznych największą różnicę robi nie sam wybór maszyny, lecz dopasowanie jej do profilu pracy. Asynchroniczny napęd wygrywa tam, gdzie liczą się prostota, trwałość i przewidywalny serwis. Z kolei w projektach, w których kluczowe są bardzo wysoka gęstość mocy, kompaktowe wymiary albo wyjątkowo dynamiczna regulacja, warto rozważyć inne rozwiązania.
| Scenariusz | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Pompowanie i wentylacja z dużą zmiennością obciążenia | Naped asynchroniczny z falownikiem | Najlepszy stosunek kosztu do oszczędności energii |
| Ciężki start i duża bezwładność | Wersję z odpowiednio dobranym sterowaniem lub konstrukcję pierścieniową | Łagodniejszy rozruch i lepsza kontrola momentu |
| Ograniczona przestrzeń i potrzeba bardzo wysokiej sprawności przy zmiennych obciążeniach | Rozwiązanie synchroniczne z magnesami trwałymi | Mniejszy gabaryt i często wyższa sprawność, ale zwykle większy koszt |
| Prosty układ stałoobrotowy | Klasyczny napęd bez złożonej regulacji | Niższy koszt inwestycyjny i mniej elektroniki |
Jeśli projektuję układ pod oszczędność energii, zawsze zaczynam od pytania, czy da się zmniejszyć prędkość zamiast dławić przepływ. To właśnie w tym miejscu różnica między dobrym a przeciętnym projektem robi się najbardziej widoczna. Dobrze dobrany napęd ma pracować cicho, chłodno i bez nadmiernych strat, a nie tylko „ruszyć” z miejsca. Właśnie tak najlepiej wykorzystuje się potencjał tej technologii w nowoczesnych instalacjach energetycznych.
