Najważniejsze rzeczy, które warto wiedzieć o napędach prądu stałego
- Wysoki moment rozruchowy i łatwa regulacja obrotów to główne powody, dla których ten typ napędu wciąż jest popularny.
- Klasyczny układ szczotkowy jest prosty, ale wymaga kontroli szczotek i komutatora.
- BLDC eliminuje szczotki, więc zwykle daje lepszą sprawność i mniej serwisu, ale potrzebuje elektroniki sterującej.
- Najlepszy wybór zależy od napięcia zasilania, obciążenia, czasu pracy i warunków środowiskowych.
- W instalacjach bateryjnych, małych maszynach i układach PV DC często upraszcza całą architekturę zasilania.
Jak działa napęd prądu stałego

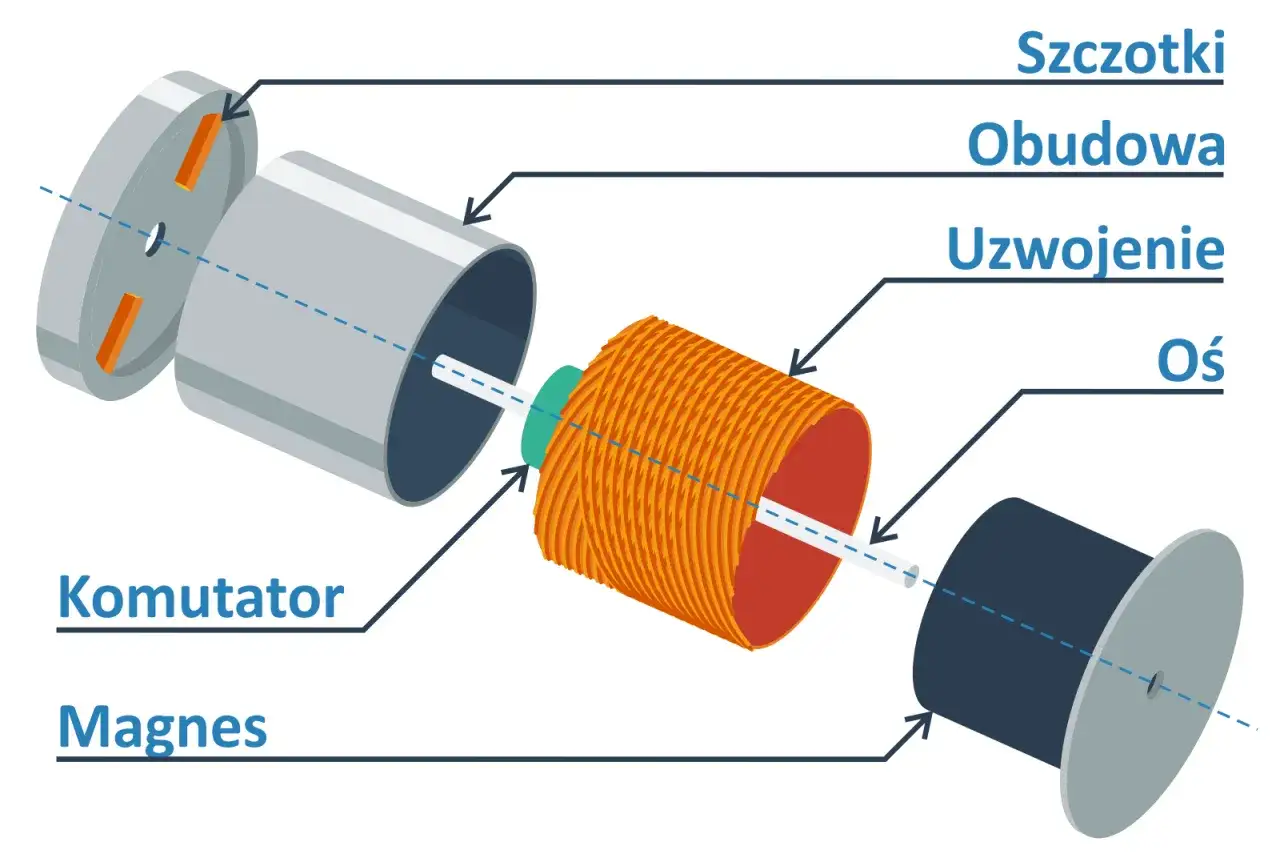

W najprostszym ujęciu wirnik obraca się dlatego, że pole magnetyczne stojana oddziałuje z prądem płynącym przez uzwojenia twornika. Gdy prąd zmienia kierunek w odpowiednim momencie, moment obrotowy pozostaje skierowany tak, by podtrzymać ruch, a nie go zatrzymać. W klasycznym modelu tę funkcję przełączenia realizują komutator i szczotki, czyli mechaniczny układ, który podaje prąd do obracającego się wirnika.
Najważniejsza praktyczna konsekwencja jest taka, że prędkość takiego napędu można regulować stosunkowo prosto zmianą napięcia, a w nowoczesnych układach także sterowaniem PWM, czyli szybkim włączaniem i wyłączaniem zasilania w celu zmiany średniej mocy. To właśnie dlatego te silniki tak dobrze czują się w aplikacjach wymagających płynnej regulacji i szybkiej reakcji na obciążenie. Jak przypomina Clemson, w klasycznym rozwiązaniu szczotki i komutator są elementami zużywalnymi, więc prostota działania ma swój koszt w serwisie.
Jeżeli po tym opisie nasuwa się pytanie, czy każdy napęd DC działa tak samo, odpowiedź brzmi: nie, i właśnie od tego warto przejść dalej.
Jakie odmiany warto rozróżnić przed wyborem
Pod jednym hasłem kryją się dziś przynajmniej trzy praktycznie różne rozwiązania. Dla czytelnika liczy się nie tylko to, że zasilanie jest stałoprądowe, ale też sposób komutacji, wymagania serwisowe i charakterystyka momentu.
| Odmiana | Co daje | Na czym się wykłada | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Szczotkowy z magnesami trwałymi | Prosta konstrukcja, niski koszt, łatwe sterowanie | Zużycie szczotek, iskry, spadek komfortu przy długiej pracy | Małe urządzenia, napędy bateryjne, proste mechanizmy |
| Szczotkowy bocznikowy | Stabilna prędkość przy zmianach obciążenia, dobry do pracy ciągłej | Większa masa, serwis komutatora, potrzeba porządnego sterownika przy niższych obrotach | Przemysł, przenośniki, nawijarki, mieszadła, urządzenia robocze |
| BLDC | Brak szczotek, lepsza sprawność, cichsza praca, mniej obsługi | Wymaga elektroniki sterującej i zwykle jest mniej bezpośredni w prostych naprawach | Nowe układy, automatyka, sprzęt mobilny, aplikacje, w których serwis jest kosztowny |
W katalogach przemysłowych widać, że rozpiętość mocy jest duża, od kompaktowych jednostek rzędu 0,2-0,75 kW po napędy liczone w setkach koni mechanicznych. To ważne, bo DC nie jest wyłącznie rozwiązaniem dla małej elektroniki, choć właśnie tam spotyka się je najczęściej. Jeśli chcesz, żeby napęd był dobrany rozsądnie, musisz patrzeć nie na nazwę, tylko na charakter pracy.
Ten podział pomaga uniknąć najczęstszego błędu, czyli mieszania prostego napędu szczotkowego z bezszczotkowym BLDC, który technologicznie jest już inną klasą układu.
Gdzie ten typ napędu ma dziś największy sens
Ja traktuję napędy DC jako naturalny wybór wszędzie tam, gdzie źródłem energii jest bateria, akumulator albo obwód DC. To od razu upraszcza system: mniej konwersji energii, mniej dodatkowych elementów i mniej miejsc, w których coś może się niepotrzebnie grzać.
- Urządzenia mobilne i bateryjne, takie jak elektronarzędzia, pompy przenośne, wózki czy małe maszyny.
- Automatyka, w której trzeba często startować, zatrzymywać i korygować prędkość bez utraty momentu.
- Napędy procesowe, np. przenośniki, mieszadła, nawijarki i ekstrudery, gdzie stabilność obrotów ma znaczenie dla jakości produkcji.
- Układy odnawialne, zwłaszcza małe systemy z akumulacją energii, sterowaniem z obwodu DC lub z trackerem PV.
- Zastosowania, w których moment od zera jest ważniejszy niż maksymalna sprawność przy stałej prędkości.
Według ABB, klasyczne silniki DC nadal pracują w maszynach produkcyjnych, przenośnikach i urządzeniach wymagających dokładnego sterowania, a małe jednostki potrafią zasilać sprzęt kompaktowy bez pośredniego falownika. To dobrze pokazuje ich niszę: nie są uniwersalne, ale w swojej klasie wciąż są bardzo praktyczne.
W kontekście fotowoltaiki i magazynów energii ważne jest coś jeszcze: jeśli system i tak operuje na DC, taki napęd często jest po prostu logiczniejszy niż zbędne przechodzenie przez dodatkowe przekształcenia.
Na co zwrócić uwagę przy doborze napędu
Przy wyborze nie zaczynam od katalogu, tylko od trzech pytań: z czego to będzie zasilane, jak często będzie pracować i jak zmienia się obciążenie. Dopiero potem patrzę na konkretny model, bo bez tych danych łatwo kupić silnik, który na papierze wygląda dobrze, ale w rzeczywistości będzie się grzał, hałasował albo szybciej zużywał.
| Parametr | Dlaczego jest ważny | Co sprawdzić w praktyce |
|---|---|---|
| Napięcie zasilania | Musi pasować do baterii, zasilacza lub obwodu DC | W małych układach często spotyka się 12, 24 i 48 V |
| Moment rozruchowy | Decyduje, czy napęd ruszy pod obciążeniem | Im cięższy start, tym ważniejszy zapas momentu |
| Cykl pracy | Mówi, czy silnik ma pracować chwilowo, czy bez przerwy | Inny napęd wybiera się do pracy przerywanej, inny do ciągłej |
| Regulacja prędkości | Wpływa na komfort i jakość procesu | Sprawdź, czy wystarczy PWM, czy potrzebny jest precyzyjny sterownik |
| Warunki środowiskowe | Pył, wilgoć i temperatura skracają życie układu | Zwróć uwagę na obudowę, chłodzenie i klasę izolacji |
| Serwisowalność | Ważna, jeśli napęd ma pracować w trudnym miejscu | W szczotkowych sprawdź dostęp do komutatora i części eksploatacyjnych |
Jeśli napęd ma działać z paneli, akumulatora albo małego bufora energii, wybór jest często prostszy, niż się wydaje. W praktyce liczy się nie tylko sam silnik, ale też sterownik, zabezpieczenie nadprądowe i sposób odprowadzania ciepła. To właśnie te elementy rozstrzygają, czy układ będzie stabilny, czy problematyczny.
Ten etap doboru prowadzi już prosto do eksploatacji, bo większość awarii zaczyna się nie od wady konstrukcji, tylko od złych założeń użytkowych.
Eksploatacja i typowe błędy, które skracają życie napędu
Najczęstszy błąd jest banalny: silnik dobiera się na styk, a potem oczekuje się od niego pracy pod pełnym obciążeniem przez długi czas. W układach DC to szybko wychodzi na jaw, bo wzrost prądu, temperatura uzwojeń i zużycie szczotek są bardziej bezlitosne niż w wielu prostych napędach AC.
- Przeciążanie przy starcie, szczególnie gdy mechanika ma duży bezwład.
- Zbyt słabe chłodzenie albo montaż w zamkniętej obudowie bez realnego przepływu powietrza.
- Nieprawidłowy sterownik, który generuje za duże tętnienia, hałas albo niestabilny moment.
- Ignorowanie zużycia szczotek i komutatora w silnikach klasycznych.
- Praca w pyle, wilgoci lub oparach bez sprawdzenia szczelności i odporności materiałów.
- Zakładanie, że jeden napęd sprawdzi się tak samo przy pracy impulsowej i ciągłej.
Klasyczny szczotkowy układ wymaga po prostu kontroli zużycia. Jeśli pojawia się iskrzenie, spadek momentu albo niestabilne obroty, to nie jest detal estetyczny, tylko sygnał, że trzeba zajrzeć do komutatora i szczotek. W bezszczotkowych konstrukcjach problem przenosi się do elektroniki, sama maszyna zużywa się wolniej, ale sterownik staje się elementem krytycznym.
Tu właśnie widać różnicę między teorią a praktyką. Napęd może być technicznie poprawny, ale jeśli źle go użytkować, efekt końcowy i tak będzie rozczarowujący.
Co naprawdę wygrywa przy decyzji o wyborze napędu
Jeżeli miałbym skrócić temat do jednego zdania, powiedziałbym tak: napęd DC wygrywa tam, gdzie ważniejsze są kontrola, moment i prosty związek z zasilaniem bateryjnym niż absolutnie najniższy koszt serwisu. To dlatego nadal spotyka się go w automatyce, urządzeniach mobilnych i sprzęcie pracującym z obwodami stałoprądowymi.
Nie wybrałbym go natomiast tam, gdzie maszyna ma pracować długo, w stabilnych warunkach i bezobsługowo, a każde otwarcie obudowy generuje koszt. W takich miejscach często lepiej sprawdza się nowoczesny układ AC z odpowiednim falownikiem albo bezszczotkowy napęd z elektroniką dopasowaną do procesu.
Jeśli chcesz podjąć dobrą decyzję, patrz przede wszystkim na źródło energii, profil obciążenia, wymagania serwisowe i to, czy priorytetem jest prostota czy długowieczność. To cztery parametry, które w praktyce ustawiają cały wybór lepiej niż marketingowa nazwa katalogowa.
