Układ TN-C-S łączy dwa podejścia do ochrony przeciwporażeniowej: wspólny przewód PEN na odcinku zasilania i rozdzielenie funkcji ochronnej oraz neutralnej w części instalacji odbiorczej. W praktyce wielu instalatorów zapisuje ten układ skrótowo jako tncs, ale ważniejsze od nazwy jest to, gdzie dokładnie wykonuje się rozdział i jakie zabezpieczenia można potem zastosować. Poniżej wyjaśniam to prostym językiem, z perspektywy modernizacji instalacji, fotowoltaiki i codziennej eksploatacji w domu lub małym obiekcie.
Najważniejsze rzeczy, które trzeba wiedzieć o układzie TN-C-S
- PEN jest wspólny tylko do punktu rozdziału, a dalej przewody PE i N muszą być prowadzone osobno.
- Po rozdziale nie wolno ponownie łączyć PE i N, bo psuje to ochronę i może powodować błędną pracę zabezpieczeń.
- Wyłączniki różnicowoprądowe montuje się po stronie, gdzie nie występuje już PEN.
- TN-C-S jest częsty przy modernizacjach, ale w obwodach końcowych dąży się do układu TN-S.
- W instalacjach z fotowoltaiką i zasilaniem awaryjnym trzeba sprawdzić zachowanie przewodu neutralnego oraz sposób uziemienia.
Czym jest układ TN-C-S i skąd bierze się jego popularność
Najprościej mówiąc, TN-C-S to układ, w którym na części trasy przewód neutralny i ochronny są połączone w jeden PEN, a dopiero w wybranym punkcie instalacji rozdziela się go na osobne przewody PE i N. Jak opisuje dokumentacja Schneider Electric, właśnie ta cecha odróżnia TN-C-S od TN-C i TN-S: w jednym fragmencie systemu funkcje są wspólne, a w innym już rozdzielone.
To rozwiązanie pojawia się tak często, bo jest praktyczne przy modernizacji starszych zasileń. Nie zawsze da się od razu przebudować całą drogę od sieci do ostatniego gniazda, więc rozdziela się PEN możliwie blisko wejścia do instalacji budynku. Dzięki temu w dalszej części można już prowadzić osobny PE i korzystać z typowych środków ochrony, które są standardem we współczesnych instalacjach niskiego napięcia.
W praktyce patrzę na TN-C-S jak na most między starą infrastrukturą a nowoczesną instalacją odbiorczą. To nie jest układ „gorszy” sam w sobie, ale wymaga konsekwencji: jeden punkt rozdziału, poprawne uziemienie, właściwe połączenia wyrównawcze i brak przypadkowych mostków za rozdziałem. Dopiero ten moment decyduje, czy ochrona zadziała tak, jak oczekuje projektant.
Żeby dobrze zrozumieć ten kompromis, warto zobaczyć, jak taki rozdział wygląda w praktyce.
Jak działa rozdział PEN w praktyce

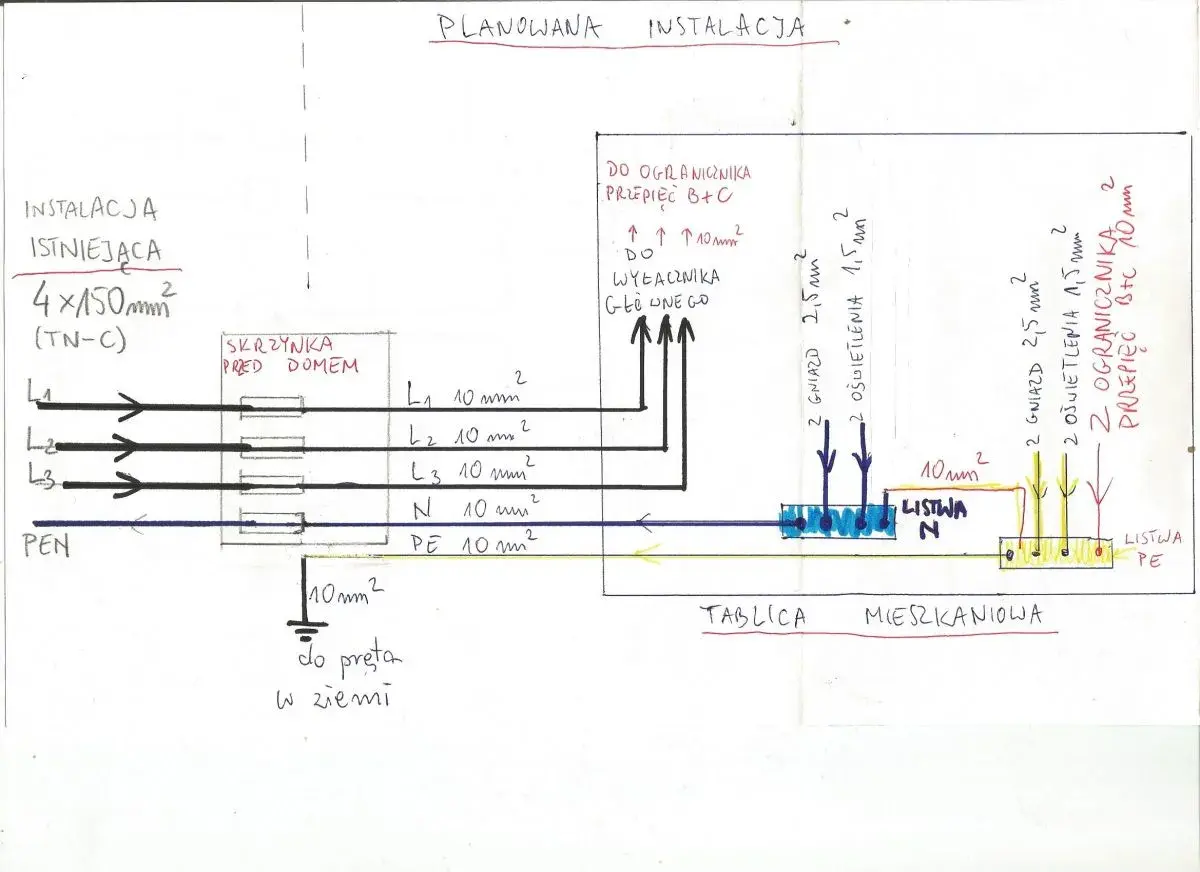

Rozdział PEN wykonuje się zwykle w złączu, głównej rozdzielnicy albo w innym punkcie wejścia instalacji do budynku. Najpierw przewód PEN trafia na główną szynę uziemiającą albo szynę PE, a stamtąd rozchodzi się już osobno PE i N. To właśnie ten punkt jest krytyczny, bo od niego zależy cała logika ochrony przeciwporażeniowej w dalszej części obiektu.
W dobrze zrobionej instalacji po rozdziale dzieją się trzy rzeczy. Po pierwsze, PE łączy wszystkie dostępne części przewodzące, obudowy urządzeń i połączenia wyrównawcze. Po drugie, N służy wyłącznie do pracy obwodów. Po trzecie, PE i N nie wracają już do wspólnego punktu, bo wtedy układ traci swoją przejrzystość, a zabezpieczenia mogą zachowywać się nieprzewidywalnie.
W praktyce ważny jest też sam przewód PEN. Musi mieć odpowiedni przekrój i być prowadzony tak, aby nie można go było łatwo przerwać. W normowych opracowaniach często spotyka się wymaganie co najmniej 10 mm² Cu albo 16 mm² Al. To nie jest detal z katalogu, tylko realny warunek bezpieczeństwa, bo uszkodzenie PEN potrafi stworzyć niebezpieczne napięcia na obudowach urządzeń.
Jeśli stosuje się wyłącznik różnicowoprądowy, musi on znaleźć się za rozdziałem, czyli po stronie, gdzie nie ma już PEN. W przeciwnym razie układ przestaje działać zgodnie z założeniami, a ochrona może być po prostu nieskuteczna. Z tego powodu dokumentacja techniczna bardzo często podkreśla, że po stronie obciążenia nie wolno prowadzić PEN przez RCD.
Kiedy ta logika jest już jasna, łatwiej ocenić, gdzie taki układ naprawdę ma sens.
Gdzie ten układ spotyka się najczęściej
TN-C-S najczęściej widzę w budynkach modernizowanych, gdzie z sieci zasilającej nadal przychodzi przewód PEN, ale wewnątrz obiektu robi się już pełny podział na PE i N. To typowe dla domów jednorodzinnych po remoncie rozdzielnicy, dla starszych kamienic, a także dla małych obiektów usługowych, w których wymieniono tylko część instalacji.
Ten układ dobrze pasuje do sytuacji, w której chcemy poprawić bezpieczeństwo bez całkowitej przebudowy przyłącza. Można wtedy uporządkować rozdzielnicę główną, dołożyć właściwe połączenia wyrównawcze, zastosować RCD dla obwodów końcowych i stopniowo odchodzić od przestarzałych rozwiązań. Wewnętrznie dąży się już do zachowania zasad TN-S, nawet jeśli zasilanie od strony sieci nadal ma elementy TN-C.
W Polsce to rozwiązanie ma znaczenie także dlatego, że wiele obiektów powstało w czasach, gdy standard instalacyjny był po prostu inny. Właściciel nie zawsze potrzebuje pełnej przebudowy wszystkiego, ale często potrzebuje sensownego planu modernizacji: jednego punktu rozdziału, ochrony różnicowoprądowej, porządnego uziemienia i poprawnego prowadzenia przewodów ochronnych.
Właśnie dlatego TN-C-S pojawia się tak często w rozmowach o wymianie rozdzielnicy, rozbudowie instalacji i przygotowaniu budynku pod nowe odbiory, takie jak pompa ciepła, ładowarka EV czy fotowoltaika. To prowadzi do naturalnego pytania o różnice między układami sieciowymi.
TN-C-S a TN-C, TN-S i TT
| Układ | Jak wygląda | Największa zaleta | Najważniejsze ograniczenie | Typowe zastosowanie |
|---|---|---|---|---|
| TN-C | PE i N są połączone w jeden przewód PEN na całej długości | Mniej żył i prostsze okablowanie | Większa wrażliwość na przerwę PEN i brak sensownego miejsca na RCD | Starsze sieci i stare instalacje |
| TN-C-S | W części układu działa PEN, a dalej PE i N są rozdzielone | Dobry kompromis przy modernizacji | Wymaga bardzo poprawnego rozdziału i uziemienia | Modernizacje, przyłącza, budynki z przebudowaną rozdzielnicą |
| TN-S | PE i N są rozdzielone od początku do końca | Najczytelniejsza i najwygodniejsza ochrona w nowych obwodach | Więcej przewodów i zwykle większy koszt wykonania | Nowe instalacje odbiorcze, nowoczesne budynki |
| TT | Odbiorca ma własny uziom, a sieć zasilająca nie zapewnia skutecznej ochrony przez przewód ochronny w tym samym sensie co TN | Jasny podział odpowiedzialności za uziemienie | Zwykle większa zależność od RCD i jakości uziomu lokalnego | Obiekty, w których taki układ wynika z warunków zasilania |
Najważniejsza praktyczna różnica jest taka, że TN-C-S to układ pośredni. Dobrze sprawdza się tam, gdzie trzeba wejść do nowoczesnej instalacji z historycznym zasilaniem, ale nie powinien być pretekstem do pozostawienia wszystkiego „jak było”. W obwodach końcowych lepiej myśleć już w logice TN-S, bo to upraszcza dobór zabezpieczeń i ogranicza ryzyko błędów.
Z tego zestawienia wynikają też konkretne plusy i minusy eksploatacyjne.
Zalety i ograniczenia, które mają znaczenie w codziennej eksploatacji
Największą zaletą TN-C-S jest to, że pozwala sensownie połączyć stare zasilanie z nową ochroną. Przy modernizacji nie trzeba od razu wymieniać całego przyłącza, a mimo to da się poprawić bezpieczeństwo w budynku. To ważne zwłaszcza tam, gdzie w jednej rozdzielnicy pracują dziś urządzenia o różnych wymaganiach: kuchnia indukcyjna, elektronika sterująca, klimatyzacja, pompa ciepła czy instalacja PV.
Druga korzyść jest praktyczna: po rozdziale można stosować wyłączniki różnicowoprądowe dla obwodów końcowych, co w nowoczesnej instalacji jest po prostu oczekiwanym standardem. W wielu projektach mieszkaniowych dla obwodów gniazd i części obwodów specjalnych stosuje się RCD 30 mA. Taki poziom nie jest ozdobą schematu, tylko realnym wsparciem ochrony przy uszkodzeniu izolacji albo dotyku pośrednim.
Ograniczenia są jednak równie istotne. Przerwa w przewodzie PEN przed punktem rozdziału to jeden z najgroźniejszych scenariuszy, bo może spowodować pojawienie się niebezpiecznych napięć na metalowych obudowach i przewodzących elementach instalacji. Dlatego TN-C-S wymaga porządnego wykonania połączeń, dobrego uziemienia i poprawnie zaprojektowanego układu wyrównania potencjałów.
Ja traktuję ten układ jako rozsądny kompromis, ale tylko wtedy, gdy projekt i wykonanie są spójne. Jeśli ktoś próbuje „oszczędzić” na rozdziale, uziemieniu albo doborze aparatury, TN-C-S szybciej niż TN-S ujawnia wszystkie słabe punkty. Najwięcej problemów pojawia się jednak nie w teorii, tylko przy błędnym wykonaniu.
Najczęstsze błędy przy rozdziale PEN i ochronie przeciwporażeniowej
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Rozdział PEN w kilku miejscach | Pojawia się chaos potencjałów i trudniej przewidzieć działanie ochrony | Zostawić jeden, jasno opisany punkt rozdziału |
| Mostkowanie N i PE za rozdziałem | RCD może działać błędnie albo wyłączać obwody bez wyraźnej przyczyny | Usunąć mostek i sprawdzić schemat rozdzielnicy |
| Prowadzenie PEN przez wyłącznik różnicowoprądowy | Układ przestaje pracować zgodnie z zasadą TN-C-S | RCD montować wyłącznie po stronie z osobnym PE i N |
| Brak połączeń wyrównawczych | Metalowe elementy mogą mieć różne potencjały i stają się bardziej niebezpieczne | Połączyć rury, konstrukcje i inne części przewodzące z GSU |
| Założenie, że stara instalacja „sama się obroni” | Urządzenia działają, ale ochrona może być pozorna | Wykonać pomiary i ocenić cały układ, nie tylko wyłącznik w rozdzielnicy |
W dokumentacji technicznej często podkreśla się też, że punkt rozdziału powinien być dobrze uziemiony, a w praktyce spotyka się wymagania rzędu poniżej 10 Ω dla tego uziemienia. Trzeba to jednak czytać zawsze razem z projektem i warunkami lokalnymi, a nie jako uniwersalny skrót myślowy. Sama liczba nie naprawi źle zrobionego układu.
Jeśli instalacja ma pracować z fotowoltaiką, te same zasady trzeba jeszcze odnieść do falownika i sposobu pracy awaryjnej.
Co zmienia fotowoltaika, falownik i zasilanie awaryjne
W instalacji PV układ TN-C-S nie jest problemem sam w sobie. Problem zaczyna się wtedy, gdy ktoś nie sprawdzi, jak zachowuje się przewód neutralny w trybie normalnym, a jak w trybie awaryjnym. W dokumentacji producentów falowników, na przykład SMA, konfiguracja TN-C-S bywa opisana osobno właśnie dlatego, że w pracy backupowej neutralny może wymagać innego prowadzenia niż przy zasilaniu z sieci.
To ma znaczenie zwłaszcza tam, gdzie system ma działać także po zaniku napięcia z sieci publicznej. Jeśli urządzenie przełącza odbiory na pracę wyspową, nie można zakładać, że wszystko zostanie „tak samo jak wcześniej”. Czasem potrzebny jest własny uziom, czasem odpowiednio skonfigurowany automat przełączający, a czasem po prostu dokładne przestrzeganie instrukcji producenta. Najgorszy wariant to improwizacja na styku falownika, RCD i rozdziału PEN.
Fotowoltaika wymusza też większą dyscyplinę w doborze zabezpieczeń przepięciowych i połączeń wyrównawczych. Dobrze wykonany układ uziemień, krótka droga do szyny PE i spójny schemat połączeń między rozdzielnicą AC, falownikiem i konstrukcją montażową realnie wpływają na trwałość całej instalacji. Im więcej elektroniki w budynku, tym mniej miejsca na przypadkowe mostki i „tymczasowe” rozwiązania, które potem zostają na lata.
Z mojego punktu widzenia to właśnie tutaj TN-C-S najczęściej pokazuje swoją wartość: daje się połączyć z nowoczesną automatyką, ale tylko wtedy, gdy ktoś naprawdę rozumie, gdzie kończy się PEN, a zaczyna poprawnie zaprojektowany obwód odbiorczy. Zanim dojdzie do modernizacji, dobrze jest sprawdzić kilka rzeczy na miejscu.
Co sprawdzić, zanim przerobisz starą instalację
Przed modernizacją nie zaczynam od doboru nowych aparatów, tylko od prostego przeglądu sytuacji. Najpierw trzeba ustalić, gdzie jest jeden, właściwy punkt rozdziału PEN i czy rzeczywiście to właśnie tam kończy się część wspólna, a zaczynają osobne przewody PE i N. Potem sprawdzam, czy za tym punktem nie ma już żadnych dodatkowych mostków.
- Sprawdź, czy PEN rozdziela się tylko raz i w czytelnym miejscu.
- Sprawdź, czy PE i N nie są połączone ponownie za rozdziałem.
- Sprawdź, czy główna szyna uziemiająca jest połączona z uziomem oraz połączeniami wyrównawczymi.
- Sprawdź, czy wyłączniki różnicowoprądowe są zamontowane po stronie bez PEN.
- Sprawdź, czy planowane odbiory, takie jak PV, pompa ciepła albo ładowarka EV, nie wymagają osobnego podejścia do selektywności i obciążenia.
- Sprawdź, czy pomiary ciągłości PE, impedancji pętli zwarcia i test RCD potwierdzają założenia projektu.
Jeśli którykolwiek z tych punktów budzi wątpliwość, nie dokładam „na szybko” kolejnego zabezpieczenia, tylko porządkuję schemat od podstaw. W układzie TN-C-S kolejność działań ma większe znaczenie niż sama lista urządzeń w rozdzielnicy. Dobrze zrobiony rozdział PEN, poprawne połączenia wyrównawcze i właściwie dobrane RCD dają instalacji dużo więcej niż przypadkowa rozbudowa aparatury.
