Układ TT, często opisywany potocznie jako sieć TT, opiera bezpieczeństwo na lokalnym uziemieniu odbiorcy i na właściwie dobranym wyłączniku różnicowoprądowym. To ważny temat nie tylko przy klasycznych instalacjach domowych, ale też przy fotowoltaice, falownikach i innych układach z dużą ilością elektroniki mocy. W tym tekście wyjaśniam, jak TT działa, kiedy ma sens, jakie zabezpieczenia są naprawdę potrzebne i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto zapamiętać o układzie TT
- W TT punkt neutralny źródła jest uziemiony, a instalacja odbiorcza ma własny, niezależny uziom.
- Prąd uszkodzeniowy wraca przez ziemię, więc sam wyłącznik nadprądowy zwykle nie wystarcza.
- RCD jest elementem podstawowym, a nie dodatkiem „na wszelki wypadek”.
- Warunek bezpieczeństwa opisuje zależność RA × IΔn ≤ 50 V.
- W obwodach końcowych TT dla 230 V AC maksymalny czas wyłączenia wynosi zwykle 0,2 s, a dla obwodów rozdzielczych 1 s.
- Przy PV i innych urządzeniach z elektroniką mocy trzeba sprawdzić typ RCD, selektywność i jakość połączeń wyrównawczych.
Jak działa układ TT i czym różni się od TN
W układzie TT punkt neutralny źródła zasilania jest uziemiony, ale części przewodzące dostępne w instalacji odbiorczej mają własny, lokalny uziom. To oznacza, że po stronie odbiorcy nie korzysta się z przewodu PEN dostarczonego przez sieć, tylko z niezależnego przewodu ochronnego PE i własnego uziemienia. W praktyce to ważna różnica: przy zwarciu do obudowy prąd nie płynie prostą, metaliczną pętlą jak w TN, tylko częściowo zamyka się przez grunt.
Ja patrzę na to bardzo prosto: w TT nie zakładam, że zabezpieczenie nadprądowe „samo załatwi sprawę”. Najpierw rozumiem drogę prądu zwarciowego, a dopiero potem dobieram ochronę. To zwykle wygląda tak:
- przewód fazowy dotyka obudowy urządzenia,
- prąd płynie przez PE do lokalnego uziomu,
- dalej przechodzi przez ziemię do uziemienia źródła,
- wraca przez transformator i przewód fazowy do obwodu,
- wyłącznik różnicowoprądowy wykrywa nierównowagę i odłącza zasilanie.
| Układ | Jak jest uziemione źródło | Jak jest uziemiona instalacja odbiorcza | Co zwykle odpowiada za wyłączenie przy uszkodzeniu | Najważniejsza cecha |
|---|---|---|---|---|
| TT | Punkt neutralny źródła jest uziemiony | Własny, niezależny uziom instalacji | RCD | Prąd zwarciowy wraca częściowo przez ziemię |
| TN-S / TN-C-S | Źródło jest uziemione, a PE/PEN pochodzi z sieci | Ochrona jest prowadzona z sieci zasilającej | Wyłącznik nadprądowy, bezpiecznik, dodatkowo RCD | Niska impedancja pętli zwarcia |
| IT | Źródło jest izolowane od ziemi lub połączone przez dużą impedancję | Instalacja ma własne uziemienie ochronne | Zwykle sygnalizacja pierwszego uszkodzenia, a nie natychmiastowe wyłączenie | Priorytetem jest ciągłość pracy |
Ta tabela dobrze pokazuje sedno sprawy: TT nie jest „słabszym TN”, tylko innym sposobem rozwiązania ochrony. I właśnie dlatego w kolejnej sekcji skupiam się na RCD, bo to on w tym układzie przejmuje najważniejszą rolę.
Dlaczego wyłącznik różnicowoprądowy jest tu obowiązkowym partnerem
W układzie TT wyłącznik różnicowoprądowy nie jest dodatkiem do projektu, ale jego rdzeniem. Zabezpieczenie nadprądowe potrzebuje dużego prądu uszkodzeniowego, a w TT prąd ten bywa zbyt mały, bo ogranicza go rezystancja uziomu i ziemi. RCD działa inaczej: nie czeka na wielki prąd, tylko reaguje na różnicę między prądem wpływającym i wypływającym z obwodu.
Kluczowy warunek projektowy zapisuje się jako RA × IΔn ≤ 50 V, gdzie RA to suma rezystancji uziomu i przewodu ochronnego, a IΔn to znamionowy prąd zadziałania RCD. W praktyce oznacza to, że im większa czułość RCD, tym większą rezystancję uziomu można zaakceptować z punktu widzenia samej nierówności matematycznej. Nie traktuję jednak tej granicy jako celu projektowego, tylko jako minimum bezpieczeństwa.
| RCD | Maksymalna RA z warunku 50 V | Co to zwykle oznacza w praktyce |
|---|---|---|
| 30 mA | 1667 Ω | Ochrona dodatkowa w obwodach końcowych, ale nie powód, by lekceważyć jakość uziomu |
| 100 mA | 500 Ω | Często stosowany jako selektywny stopień nadrzędny |
| 300 mA | 167 Ω | Często wybierany do ochrony przeciwpożarowej lub jako urządzenie selektywne |
| 500 mA | 100 Ω | Specjalne zastosowania, zwykle nie jako jedyna ochrona obwodów końcowych |

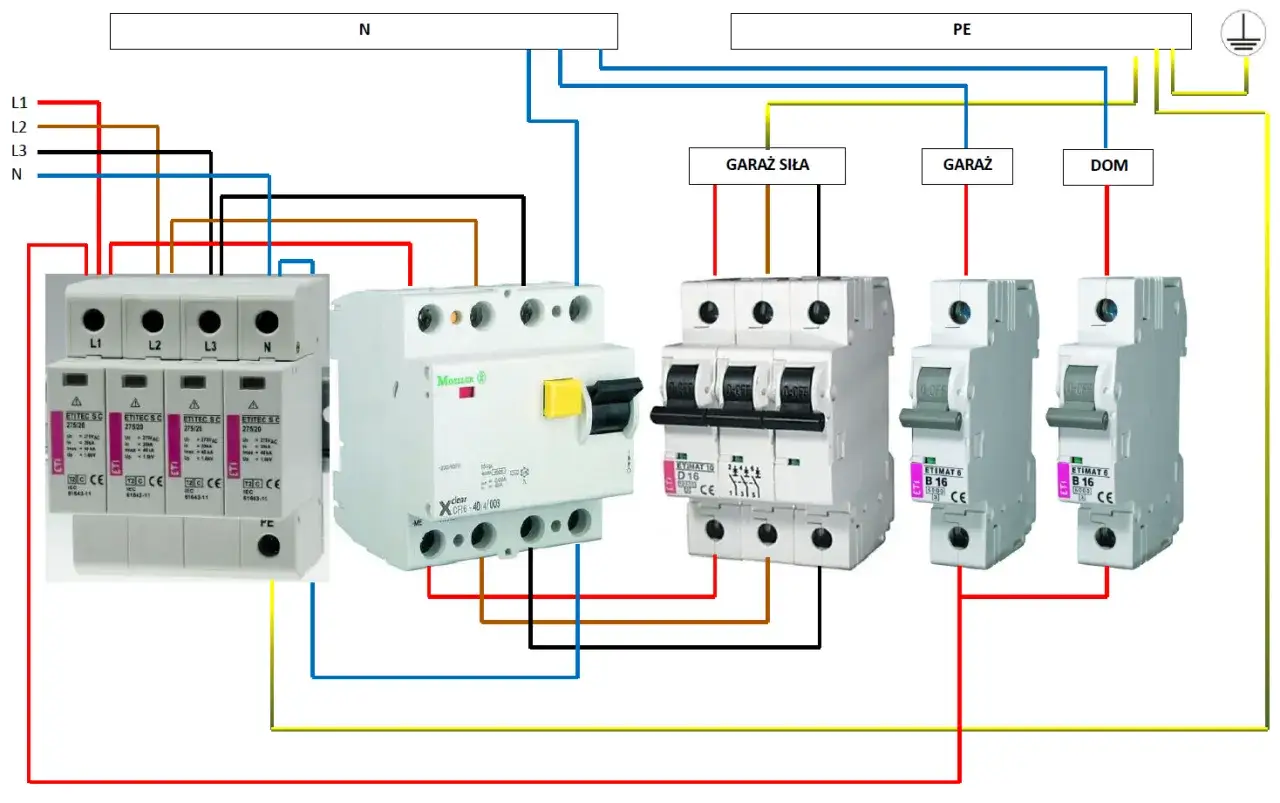

W TT liczy się też czas wyłączenia. Dla obwodów końcowych przy 230 V AC maksymalny czas wynosi zwykle 0,2 s, a dla obwodów rozdzielczych 1 s. To jeden z powodów, dla których często stosuje się układ kaskadowy: na wejściu RCD selektywny, a dalej szybsze zabezpieczenia 30 mA na obwodach końcowych. Taki układ zmniejsza ryzyko, że jeden drobny błąd wyłączy całą instalację.
Jeżeli w obwodzie pojawiają się falowniki, ładowarki, UPS-y albo inne urządzenia z elektroniką mocy, selektywność staje się jeszcze ważniejsza. Z mojego doświadczenia właśnie tutaj najłatwiej o niepotrzebne zadziałania, jeśli ktoś dobierze RCD „z katalogu”, bez sprawdzenia charakterystyki odbiorników. To prowadzi już prosto do kwestii uziomu i połączeń wyrównawczych.
Jak dobrać uziom i połączenia wyrównawcze
W TT uziom nie jest ozdobą projektu, tylko realnym elementem toru ochronnego. Dlatego zawsze zaczynam od pytania, jakie warunki ma grunt, jaki jest typ obiektu i ile miejsca mam na wykonanie uziemienia. W nowym budynku najczęściej najlepszy efekt daje uziom fundamentowy, w modernizacji często sprawdza się układ otokowy albo kilka połączonych ze sobą szpilek, a w trudnym gruncie trzeba myśleć o większej liczbie elektrod, a nie o jednej „cudownej” sondzie.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy budynek lub gruntowna przebudowa | Zwykle bardzo stabilny i trwały | Trzeba go zaplanować na etapie budowy |
| Otokowy | Dom, hala, obiekt z większą powierzchnią wokół fundamentów | Pomaga w wyrównaniu potencjałów wokół obiektu | Wymaga miejsca i starannego wykonania |
| Pionowy szpilkowy | Modernizacje i miejsca, gdzie nie da się wykonać otoku | Szybki montaż i łatwe dokładanie kolejnych elektrod | Wynik bywa bardziej zależny od sezonu i parametrów gruntu |
Do uziomu zawsze podchodzę razem z połączeniami wyrównawczymi. Główna szyna uziemiająca, czyli GSU, spina przewody ochronne, połączenia wyrównawcze i uziom w jeden czytelny układ. Do tego dochodzą obce części przewodzące, czyli elementy metalowe wchodzące do budynku i mogące wprowadzić obcy potencjał, na przykład konstrukcje stalowe, rurociągi czy metalowe elementy wsporcze instalacji PV.
Jeśli mam wskazać jeden praktyczny błąd, to jest nim wiara, że „byle jaki uziom wystarczy, bo jest RCD”. Nie wystarczy. Uziom musi być poprawnie wykonany, zmierzony i wpisany do protokołu, bo wilgotność gruntu, korozja i rozbudowa instalacji potrafią zmienić warunki bardziej, niż laik zakłada. Dlatego po montażu patrzę nie tylko na wartość pomiaru, ale też na to, czy instalację da się łatwo serwisować i rozbudować bez psucia toru ochronnego.
Gdzie ten układ sprawdza się najlepiej
Układ TT ma sens tam, gdzie lokalny uziom można zrobić dobrze i gdzie chcę mieć pełną kontrolę nad ochroną po stronie odbiorcy. W praktyce spotyka się go często w obiektach oddalonych, w budynkach gospodarczych, w rozproszonych obiektach technicznych oraz w instalacjach, które od początku projektuje się z myślą o własnym uziemieniu i mocnym połączeniu wyrównawczym. Ja traktuję TT jako rozsądny wybór wtedy, gdy projekt wymaga niezależności od jakości ochrony dostarczanej przez sieć.
To samo dotyczy instalacji z fotowoltaiką. Tam układ TT bywa bardzo dobrym rozwiązaniem, ale tylko wtedy, gdy projekt uwzględnia trzy rzeczy naraz: RCD, uziemienie i ochronę przepięciową. Falownik może generować prądy upływu, konstrukcja paneli musi być poprawnie połączona z GSU, a ograniczniki przepięć trzeba dobrać do całej konfiguracji AC i DC. Jeśli ktoś montuje PV „jak zwykłe obciążenie”, to zwykle prędzej czy później wraca do poprawek.
W praktyce szczególnie pilnuję doboru typu RCD do falownika. Nie zakładam z góry jednego wariantu dla wszystkich urządzeń, tylko sprawdzam instrukcję producenta i charakter pracy instalacji. Czasem wystarcza typ A, czasem potrzebny jest typ B, a czasem urządzenie ma własny nadzór prądu różnicowego i projekt trzeba dopasować do tej logiki. To właśnie dlatego TT w instalacjach z PV wymaga większej dyscypliny niż klasyczny obwód gniazdowy.
Jeżeli układ ma pracować razem z magazynem energii, ładowarką EV albo dużą liczbą zasilaczy impulsowych, przewiduję od razu większe ryzyko niechcianych wyłączeń. Nie jest to wada samego TT, tylko znak, że trzeba lepiej rozdzielić obwody i dobrać aparaturę ochronną z myślą o realnych prądach upływu. To prowadzi do ostatniego, bardzo praktycznego tematu: błędów, których naprawdę da się uniknąć.
Najczęstsze błędy, które obniżają poziom bezpieczeństwa
W TT najbardziej kosztują mnie nie spektakularne awarie, tylko drobne skróty myślowe. Najczęściej widzę te problemy:
- Liczenie wyłącznie na 30 mA RCD bez sprawdzenia jakości uziomu i połączeń wyrównawczych.
- Brak selektywności, przez co drobny błąd w jednym obwodzie wyłącza pół instalacji.
- Zły typ RCD do odbiorników z elektroniką mocy, falowników lub urządzeń o większych prądach upływu.
- Mieszanie układów TT i TN bez jasnego rozdziału i bez analizy skutków.
- Pomijanie połączeń wyrównawczych do metalowych części budynku i instalacji pomocniczych.
- Brak pomiarów po wykonaniu i po rozbudowie, choć ziemia, korozja i nowe odbiorniki zmieniają warunki pracy układu.
Najbardziej zdradliwy jest pierwszy błąd. 30 mA wygląda dobrze na papierze, ale nie zwalnia z myślenia o całym torze ochronnym. Jeśli uziom jest wykonany niedbale, a obiekt ma dużo elektroniki, instalacja zaczyna działać chaotycznie: albo nie odłącza na czas, albo odłącza zbyt często. Jedno i drugie jest problemem.
Drugi częsty problem to traktowanie TT jak układu „raz zrobionego na zawsze”. Tak to nie działa. Jeśli do budynku dojdzie PV, magazyn energii albo ładowarka, warunki ochrony zmieniają się natychmiast. Dlatego po każdej większej modernizacji wracam do pomiarów, a nie tylko do oględzin wizualnych.
Co sprawdzam przed odbiorem instalacji z TT i PV
Przed odbiorem instalacji patrzę na całość, nie na pojedynczy aparat. Sprawdzam pomiar rezystancji uziemienia, ciągłość przewodów ochronnych, czas zadziałania RCD, poprawność połączeń wyrównawczych oraz zgodność typu zabezpieczeń z falownikiem i pozostałymi odbiornikami mocy. W instalacji z fotowoltaiką dochodzi jeszcze sprawdzenie, czy układ ochrony przepięciowej i sposób prowadzenia przewodów nie psują efektu całego projektu.
- pomiar RA i zapis wyniku w protokole,
- test działania RCD i kontrola jego czasu zadziałania,
- sprawdzenie, czy konstrukcja PV oraz obudowy urządzeń są połączone z GSU zgodnie z projektem,
- weryfikacja ochrony przepięciowej po stronie AC i DC,
- kontrola, czy nie powstały przypadkowe mostki między układami TT i TN,
- ocena, czy podział obwodów nie powoduje niepotrzebnych wyłączeń przy normalnej pracy falownika.
Jeżeli instalacja ma działać latami bez niespodzianek, TT trzeba traktować jak system powiązanych decyzji: uziom, RCD, połączenia wyrównawcze, typ falownika i sposób prowadzenia przewodów muszą się zgadzać. Dopiero wtedy ten układ daje to, czego od niego oczekuję w praktyce: przewidywalne bezpieczeństwo i sensowną współpracę z nowoczesną automatyką energetyczną.
