Podłączenie płyty indukcyjnej 400v ma sens tylko wtedy, gdy instalacja, zabezpieczenia i sam model urządzenia są ze sobą zgodne. W tym artykule pokazuję, jak czytać oznaczenia 230 V, 2N i 3N, jaki przewód zwykle stosuje się przy płytach zasilanych z sieci trójfazowej oraz gdzie najczęściej pojawiają się błędy. To praktyczny przewodnik dla osób, które chcą uniknąć przegrzewania obwodu, problemów z gwarancją i niepotrzebnych przeróbek w ostatniej chwili.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Sprawdź tabliczkę znamionową i instrukcję, bo to one mówią, czy płyta wymaga 1, 2 czy 3 faz.
- W instalacji 400 V najczęściej spotkasz układ 2N lub 3N, a nie „czyste” zasilanie jedną fazą.
- Dobierz przewód i zabezpieczenie do mocy urządzenia, a nie odwrotnie.
- Nie używaj przedłużaczy, przejściówek ani prowizorycznych mostków.
- Podłączenie powierz elektrykowi z odpowiednimi uprawnieniami, bo od tego zależą bezpieczeństwo i gwarancja.
Jak rozumieć zasilanie 400 V w płycie indukcyjnej
Najczęstsze nieporozumienie jest proste: 400 V nie oznacza, że płyta „dostaje” 400 V tam, gdzie jej elektronika i moduły mocy pracują bezpośrednio. W praktyce chodzi o zasilanie z sieci trójfazowej, które rozkłada obciążenie na kilka przewodów i pozwala bezpieczniej zasilić urządzenie o większej mocy.
W dokumentacji producentów spotkasz zwykle trzy oznaczenia. Warto je rozumieć, bo to one mówią, jak ma wyglądać instalacja i ile faz naprawdę potrzebujesz, a nie sama liczba „400 V” na kartce z parametrami.
| Oznaczenie | Co oznacza w praktyce | Typowa moc | Co z tego wynika dla instalacji |
|---|---|---|---|
| 220-240 V | Jedna faza 230 V | Około 3650 W | Najprostszy wariant, ale dla mocniejszych płyt zwykle zbyt słaby |
| 220-240 V/400 V 2N | Dwie fazy 230 V | Około 7200-7350 W | Popularny układ dla płyt większej mocy, z lepszym rozdziałem obciążenia |
| 400 V 3N | Trzy fazy 230 V | Około 11000 W | Najbardziej elastyczny wariant dla mocnych modeli i większej liczby stref grzewczych |
W praktyce to oznacza, że płyta na 400 V jest zwykle projektowana pod instalację trójfazową, ale sama pracuje na 230 V w obrębie poszczególnych modułów mocy. Taki układ ułatwia równomierne rozłożenie obciążenia, co ma znaczenie zwłaszcza wtedy, gdy w domu działa kilka dużych odbiorników naraz. Jeśli chcesz uniknąć zgadywania, kolejnym krokiem jest sprawdzenie konkretnego modelu i realnej instalacji w mieszkaniu albo domu.
Jak sprawdzić, czy model i instalacja pasują do siebie
Ja zawsze zaczynam od dwóch dokumentów: tabliczki znamionowej i instrukcji obsługi. To tam producent podaje moc maksymalną, schemat podłączenia oraz wymagany wariant zasilania, a nie ogólny opis w sklepie. Electrolux wprost pokazuje, że przy oznaczeniu 220-240 V/400 V 2N chodzi o urządzenia o mocy około 7200-7350 W, a przy 400 V 3N o modele rzędu 11000 W.
Przed montażem warto sprawdzić kilka rzeczy naraz, bo dopiero ich zestaw daje pełny obraz sytuacji:
- jakie oznaczenie ma płyta na tabliczce znamionowej,
- ile faz ma domowa instalacja w miejscu podłączenia,
- czy obwód jest dedykowany tylko dla płyty,
- jakie zabezpieczenie ma ten obwód w rozdzielnicy,
- czy pod płytą nie pracuje już piekarnik na tym samym obwodzie.
W Polsce standardem dla jednofazy jest zwykle zabezpieczenie 16 A, ale przy urządzeniach o większej mocy producenci kierują instalację w stronę układów dwu- lub trójfazowych. To ważne także z punktu widzenia domu z fotowoltaiką, bo dobrze rozłożone fazy pomagają nie dociążać jednej linii bardziej niż pozostałych. Gdy ten etap jest jasny, można przejść do kabla i zabezpieczeń, bo właśnie tam najczęściej popełnia się kosztowne błędy.
Jakie przewody i zabezpieczenia są zwykle potrzebne

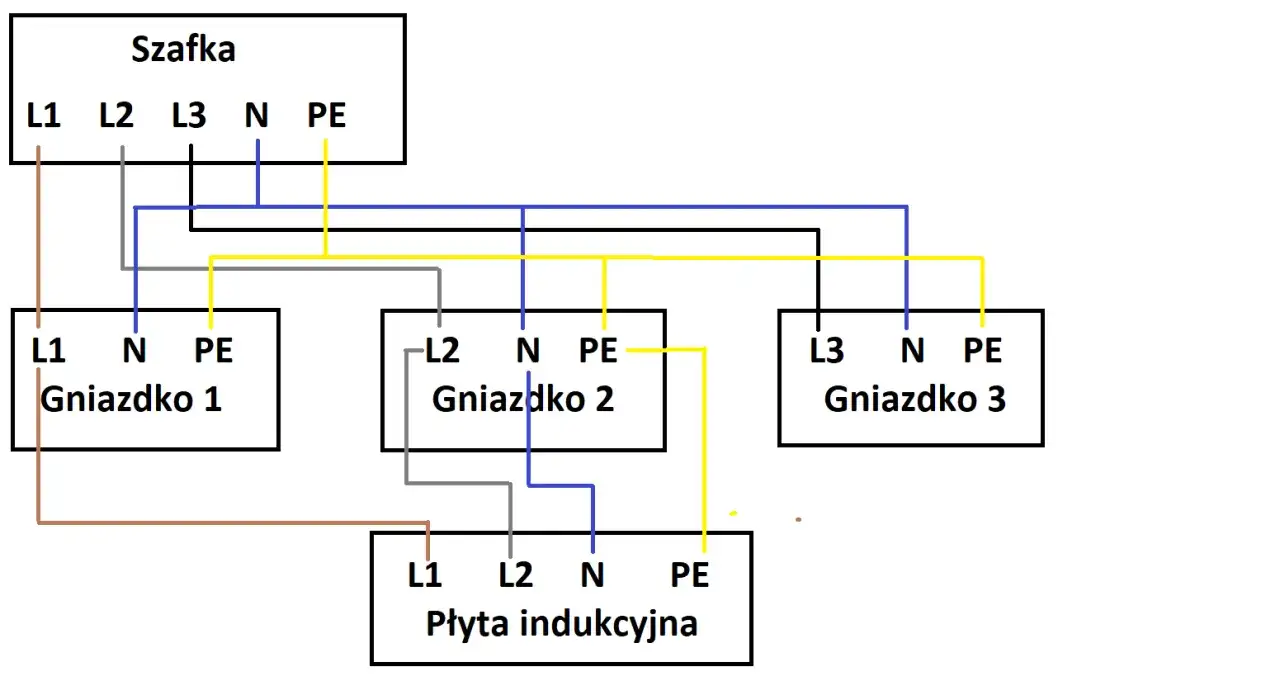

Dobór przewodu nie jest przypadkowy. Z jednej strony musi on przenieść obciążenie płyty, z drugiej pasować do konkretnego schematu producenta i parametrów obwodu. W instrukcji Amica dla układu 230/400 V 2N przewidziano przewód 4x2,5 mm² i zabezpieczenie minimum 16 A, a dla instalacji trójfazowych producenci często wskazują przewód 5x2,5 mm².
| Wariant zasilania | Typowy przewód | Typowe zabezpieczenie | Co to daje w praktyce |
|---|---|---|---|
| 2N~ 230/400 V | 4x2,5 mm² | Minimum 16 A na obwód zgodnie z instrukcją modelu | Lepszy rozdział obciążenia niż przy jednej fazie |
| 3N~ 230/400 V | 5x2,5 mm² | 3 x 16 A lub wartość wskazana przez producenta | Najbardziej stabilna praca przy większej liczbie pól grzejnych |
Nie zakładaj, że kabel dołączony do zestawu rozwiązuje temat. W praktyce bywa on tylko punktem wyjścia, a nie gotowym rozwiązaniem dla każdej kuchni, zwłaszcza jeśli instalacja jest starsza albo przebieg przewodu jest dłuższy niż standardowy. To właśnie tutaj najczęściej wychodzi, że przed montażem potrzebna jest modernizacja obwodu, a nie samo „przepięcie” płyty. Następny krok to sam montaż, ale bez skrótów i bez eksperymentów przy zaciskach.
Jak przebiega bezpieczny montaż bez ryzykowania błędu
Przy takim urządzeniu nie warto udawać, że to zwykłe podłączenie pod gniazdko. Ja traktuję montaż płyty jako pracę, w której najpierw liczy się zgodność schematu, potem odłączenie zasilania, a dopiero na końcu test działania. Jeśli elektryk nie ma możliwości zweryfikować obwodu, przewodu i zabezpieczenia, lepiej przerwać niż zgadywać.

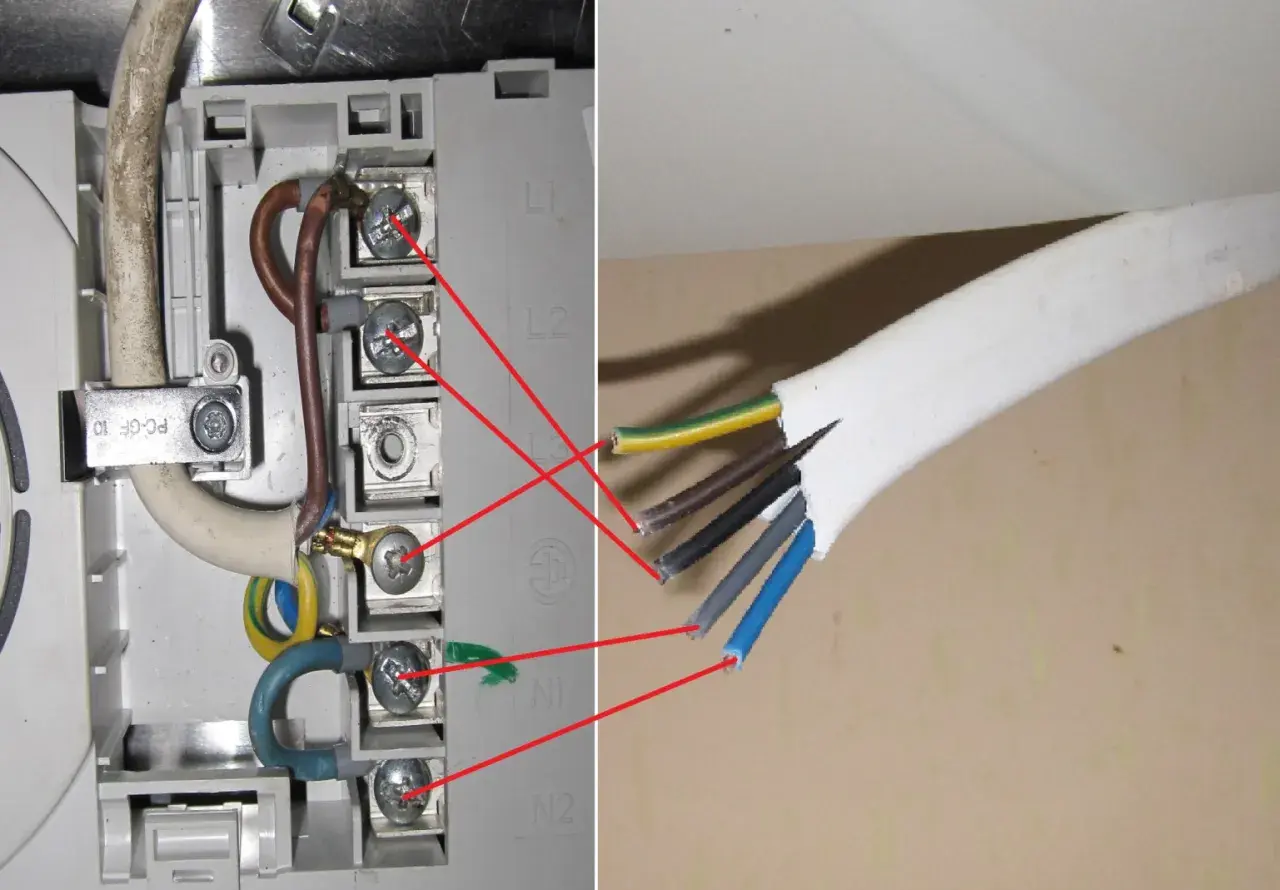

- Odłącz zasilanie obwodu w rozdzielnicy i upewnij się, że nie ma napięcia.
- Porównaj schemat z instrukcji z realnym układem przewodów w ścianie i w puszce przyłączeniowej.
- Sprawdź, czy przewód ochronny PE jest obecny i poprawnie podłączony.
- Nie mostkuj zacisków „na oko” tylko dlatego, że podobnie wyglądało to w innym modelu.
- Po uruchomieniu sprawdź każde pole grzejne osobno i obserwuj, czy zabezpieczenie nie reaguje zbyt wcześnie.
Jeśli po montażu płyta zgłasza błąd zasilania, nie próbuj jej uruchamiać wielokrotnie. Taki sygnał zwykle oznacza, że problem leży w podłączeniu, a nie w samej elektronice. W praktyce najbezpieczniej jest wtedy wrócić do instrukcji i poprosić o kontrolę instalacji osobę z odpowiednimi uprawnieniami, bo to oszczędza zarówno czas, jak i sprzęt. Z tego już prosta droga do najczęstszych błędów, które pojawiają się właśnie po pośpiechu.
Najczęstsze błędy, które kończą się awarią albo wyłączeniem płyty
Największy problem przy płytach indukcyjnych nie polega na tym, że coś „nie działa od razu”, tylko na tym, że urządzenie działa pozornie poprawnie, a dopiero pod obciążeniem pokazuje słabe punkty instalacji. W praktyce wystarczy kilka powtarzalnych błędów, żeby płyta wybijała bezpieczniki, grzała nierówno albo po prostu skracała żywotność przewodów.
| Błąd | Co może się stać | Jak tego uniknąć |
|---|---|---|
| Mylenie 400 V z bezpośrednim podaniem 400 V na urządzenie | Nieprawidłowe podłączenie i ryzyko uszkodzenia elektroniki | Czytaj schemat 2N lub 3N, a nie samą liczbę na etykiecie |
| Mostkowanie zacisków bez sprawdzenia instrukcji | Zwarcie albo nierówny rozkład obciążenia | Mostkuj tylko wtedy, gdy schemat producenta wyraźnie tego wymaga |
| Wspólny obwód z piekarnikiem lub innym dużym odbiornikiem | Wybija zabezpieczenie podczas gotowania | Przewiduj oddzielny obwód dla płyty |
| Za cienki przewód | Nagrzewanie przewodu i spadki napięcia | Dobierz przekrój zgodny z instrukcją i mocą urządzenia |
| Przedłużacz lub przejściówka | Przegrzanie i zagrożenie pożarowe | Podłączaj bezpośrednio do właściwego obwodu |
W takich przypadkach szkoda czasu na prowizorki. Jeśli instalacja nie jest gotowa, lepiej zrobić ją raz porządnie niż wracać do poprawki po kilku dniach użytkowania. Ostatni krok to szybka kontrola rzeczy, które warto sprawdzić jeszcze przed pierwszym gotowaniem.
Co sprawdzić, zanim włączysz pierwszy palnik
Jeśli mam wskazać jeden rozsądny filtr przed montażem, to jest nim zgodność trzech rzeczy: tabliczki znamionowej, schematu z instrukcji i realnych parametrów obwodu w domu. W praktyce właśnie te detale decydują, czy płyta będzie działać stabilnie, czy zacznie wybijać zabezpieczenia, grzać nierówno albo wymusi kosztowną poprawkę po fakcie.
Najwięcej zyskujesz wtedy, gdy podejdziesz do tematu technicznie, a nie „na wyczucie”. Dobrze dobrana instalacja daje większy komfort gotowania, mniej strat energii i spokój na lata, szczególnie w domu, w którym liczy się rozsądne zarządzanie mocą i przewidywalność całej instalacji. Jeśli chcesz, możesz potraktować ten etap jako ostatni test przed odbiorem kuchni: dopiero kiedy wszystko się zgadza, płyta naprawdę jest gotowa do pracy.
