Dobry program do rysowania schematów elektrycznych oszczędza czas nie dlatego, że „ładniej rysuje”, ale dlatego, że pilnuje numeracji przewodów, odsyłaczy, bibliotek symboli i raportów, których później nie trzeba poprawiać ręcznie. Ja patrzę przede wszystkim na to, czy narzędzie pozwala mi szybko wrócić do projektu po tygodniu, a nie tylko wygenerować ładny plik na pierwszy dzień. W praktyce to różnica między szybkim projektem a dokumentacją, którą da się bez stresu przekazać wykonawcy, także przy instalacjach domowych i fotowoltaice.
Najlepszy wybór zależy od skali projektu, poziomu automatyzacji i tego, czy potrzebujesz samego rysunku, czy pełnej dokumentacji
- Do prostych schematów i nauki wystarczą lekkie narzędzia z biblioteką symboli i eksportem do PDF.
- Do większych projektów liczą się automatyczna numeracja, odsyłacze krzyżowe, listy zacisków i raporty materiałowe.
- W fotowoltaice szczególnie ważne są schematy jednokreskowe, zabezpieczenia DC i AC oraz czytelne opisy stringów.
- W pracy zespołowej większe znaczenie niż sama liczba symboli ma integracja z innymi systemami i kontrola wersji.
- Najtańszy start bywa rozsądny, ale przy dużej dokumentacji szybko wychodzi, czy program automatyzuje pracę, czy tylko pozwala rysować.
Czego naprawdę potrzebujesz od takiego narzędzia
Ja zawsze zaczynam od jednego pytania: czy mam po prostu narysować schemat, czy zbudować dokumentację, którą ktoś inny odczyta, poprawi i zrealizuje bez zgadywania? To rozróżnienie jest kluczowe, bo nie każdy edytor symboli jest pełnoprawnym narzędziem inżynierskim. W praktyce liczą się nie tylko kreski, ale też to, co dzieje się po zmianie jednego elementu w projekcie.

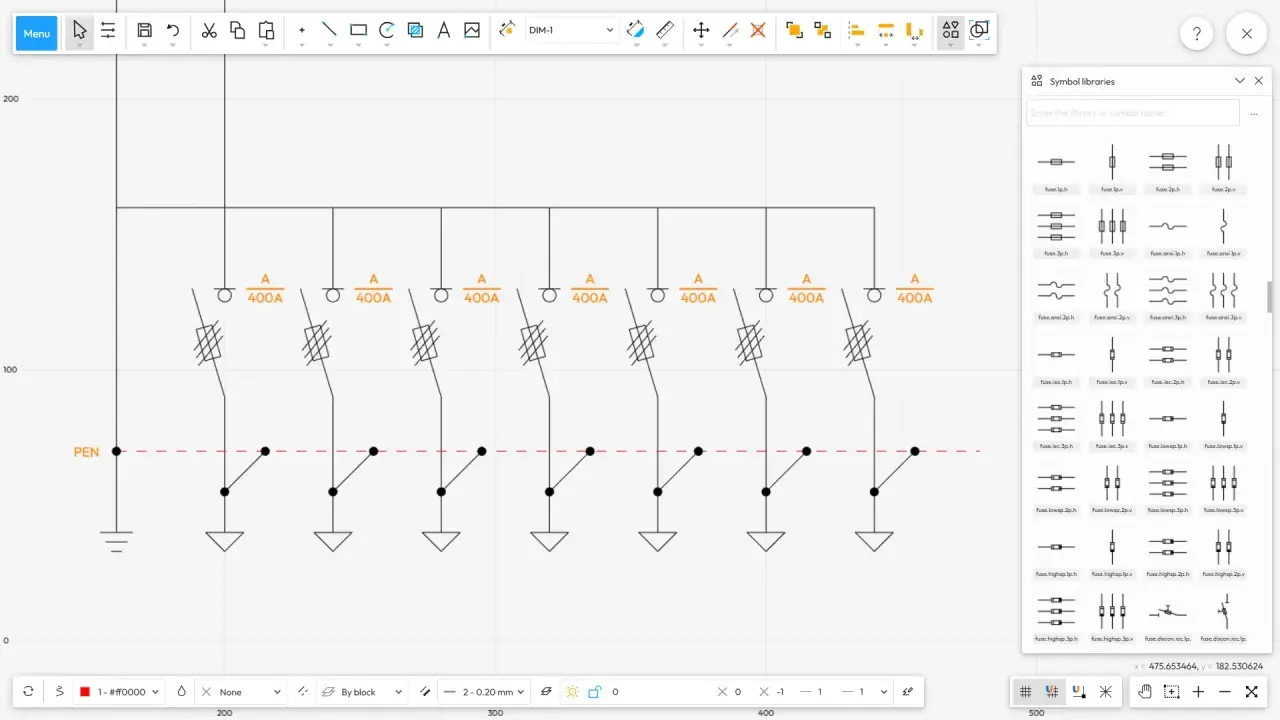

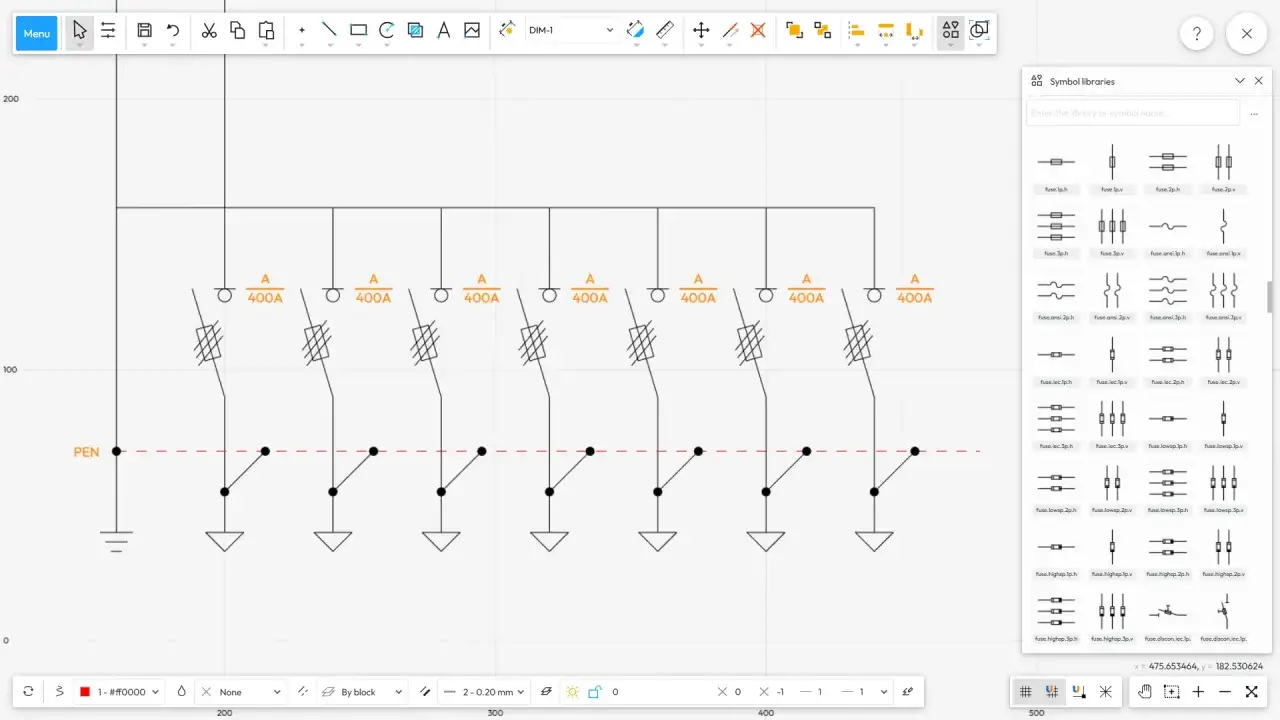

- Biblioteka symboli - im lepiej dopasowana do elektryki, automatyki lub PV, tym mniej czasu tracisz na ręczne rysowanie elementów od zera.
- Automatyczna numeracja - przy większym projekcie ręczne oznaczanie przewodów i aparatów szybko staje się źródłem błędów.
- Odsyłacze krzyżowe - pomagają powiązać cewkę, styki i inne elementy tego samego komponentu, zwłaszcza w kilku arkuszach.
- Raporty i zestawienia - lista materiałów, zacisków, kabli i przewodów bywa ważniejsza niż sam wygląd schematu.
- Eksport i współpraca - PDF, DXF lub DWG są ważne, jeśli projekt trafia do wykonawcy, biura lub zewnętrznego elektryka.
- Praca offline - przy dokumentacji technicznej to nadal duża zaleta, bo pliki i biblioteki masz lokalnie, a nie wyłącznie w chmurze.
Jeśli program dobrze radzi sobie z tym zestawem, masz narzędzie, a nie tylko „ładny rysownik”. To prowadzi prosto do porównania konkretnych rozwiązań, bo właśnie tam różnice wychodzą najmocniej.
Które narzędzia realnie warto porównać
Najczęściej porównuję cztery grupy rozwiązań: darmowe i lekkie, prostsze komercyjne, profesjonalne narzędzia CAD oraz ciężkie systemy do dużych projektów. To porównanie ma sens, bo każdy z tych typów rozwiązuje inny problem. W jednym przypadku wygrywa niski próg wejścia, w innym automatyzacja albo integracja z produkcją.
| Narzędzie | Najmocniejsze strony | Ograniczenia | Dla kogo |
|---|---|---|---|
| QElectroTech | Darmowy, wieloplatformowy, z biblioteką ponad 8000 symboli, dobry do schematów przemysłowych i PV. | Mniej rozbudowane zarządzanie dużymi projektami niż w ciężkich systemach klasy enterprise. | Osoby zaczynające, użytkownicy domowi, mniejsze biura, projekty edukacyjne i średnie. |
| ProfiCAD | Prosty start, ponad 2000 symboli, raporty, listy przewodów i zacisków, odsyłacze krzyżowe, działanie offline. | Mniej zaawansowane automatyzacje niż w rozbudowanych systemach przemysłowych. | Małe i średnie projekty, szczególnie gdy chcesz szybko wejść w temat bez długiej nauki. |
| AutoCAD Electrical | 65 000+ inteligentnych symboli, automatyczna numeracja przewodów, tagowanie komponentów, raporty, praca w ekosystemie AutoCAD. | Wyższy próg kosztu i nauki, sensowniejszy w pracy zawodowej niż przy okazjonalnych rysunkach. | Firmy wykonawcze, biura projektowe, użytkownicy już pracujący w Autodesk. |
| EPLAN Electric P8 | Rozbudowane projektowanie i dokumentacja, integracja z danymi urządzeń, miliony pozycji w Eplan Data Portal, połączenie z ERP/PLM/PDM. | Najbardziej złożone rozwiązanie z tej grupy, wymagające czasu na wdrożenie i standardy pracy. | Maszyny, szafy sterownicze, automatyka przemysłowa, większe zespoły projektowe. |
Jeśli projekt łączy rysunek z obliczeniami, osobną klasę stanowią narzędzia kalkulacyjne, które pomagają sprawdzać instalację, dobór zabezpieczeń i zgodność z założeniami projektu. Przy fotowoltaice i większych układach to bywa bardzo praktyczne, ale nadal nie zastępuje klasycznego CAD-u, gdy potrzebujesz pełnej dokumentacji. Same nazwy nie wystarczą, bo równie ważne jest to, jaki typ schematu będziesz tworzyć najczęściej.
Jaki typ schematu będziesz tworzyć najczęściej
W elektryce nie ma jednego uniwersalnego rysunku. Innego narzędzia oczekuje ktoś, kto robi schemat jednokreskowy dla rozdzielnicy PV, a innego ktoś, kto dokumentuje obwody sterowania w szafie automatyki. Jeśli ten punkt przegapisz, można wybrać program, który wygląda dobrze, ale po prostu nie pasuje do pracy.
| Typ schematu | Co pokazuje | Kiedy wystarczy | Na co uważać |
|---|---|---|---|
| Jednokreskowy | Główne połączenia, zabezpieczenia, źródła zasilania i tor przepływu energii w uproszczonej formie. | Fotowoltaika, rozdzielnice, wstępne koncepcje, szybka dokumentacja instalacyjna. | Nie może zbyt mocno upraszczać ochrony, oznaczeń i podziału na obwody. |
| Wielokreskowy | Każdy przewód, połączenie i detal obwodu w pełnym układzie technicznym. | Automatyka, sterowanie, diagnostyka, instalacje, gdzie liczy się pełna czytelność. | Wymaga dobrych odsyłaczy krzyżowych i konsekwentnej numeracji. |
| Dokumentacja szafy lub panelu | Układ elementów, zaciski, listy przewodów, połączenia i materiał potrzebny do montażu. | Produkcja szaf sterowniczych, prefabrykacja, większe realizacje przemysłowe. | Najbardziej cierpi, gdy program nie generuje raportów i zestawień automatycznie. |
W projektach PV najczęściej wygrywa schemat jednokreskowy, ale już przy automatyce i sterowaniu potrzebujesz czegoś bardziej szczegółowego. Gdy to ustalisz, wybór programu staje się dużo prostszy, bo przestajesz szukać narzędzia „do wszystkiego”.
Jak dobrać program do instalacji domowej, fotowoltaiki i automatyki
Tu zwykle pojawia się najwięcej praktycznych pytań, bo inne potrzeby ma elektryk robiący domową modernizację, inne instalator PV, a jeszcze inne biuro, które projektuje szafy i maszyny. Ja rozdzielam te scenariusze od razu, bo wtedy widać, gdzie prostota jest zaletą, a gdzie zaczyna przeszkadzać.
| Scenariusz | Na czym skupić uwagę | Rozsądny wybór |
|---|---|---|
| Dom i mała instalacja | Łatwy start, szybkie symbole, czytelny PDF, brak zbędnej złożoności. | QElectroTech albo ProfiCAD. |
| Fotowoltaika | Schemat jednokreskowy, oznaczenia zabezpieczeń DC i AC, czytelne stringi, łatwy eksport dla wykonawcy. | QElectroTech, ProfiCAD, a przy większej skali także narzędzia z kalkulacją i kontrolą obliczeń. |
| Mała firma wykonawcza | Powtarzalność, raporty, standaryzacja projektu, możliwość pracy zespołowej. | AutoCAD Electrical, jeśli firma pracuje w ekosystemie Autodesk. |
| Maszyny i szafy sterownicze | Automatyzacja dokumentacji, listy materiałowe, integracja danych i standard pracy dla wielu osób. | EPLAN Electric P8. |
W polskich realiach praktyczny test jest prosty: czy da się wygenerować czytelny PDF, przekazać go wykonawcy i po tygodniu bez bólu wprowadzić poprawkę. Jeśli tak, to jesteś bliżej dobrego wyboru niż po samym porównywaniu liczby ikon w bibliotece. Nawet najlepsze narzędzie nie uratuje jednak źle przygotowanego schematu, więc warto od razu wyłapać najczęstsze błędy.
Najczęstsze błędy, które psują nawet dobry schemat
W praktyce najbardziej szkodzi nie brak „efektownych” funkcji, tylko chaos w dokumentacji. Wiele projektów wygląda poprawnie na ekranie, ale rozpada się w chwili, gdy trzeba coś zmienić, dopisać albo przekazać do realizacji. Ja zwracam uwagę na te punkty szczególnie mocno.
- Mieszanie typów schematów - schemat jednokreskowy i wielokreskowy pełnią różne funkcje, więc ich przypadkowe łączenie zwykle obniża czytelność.
- Brak spójnej numeracji - jeśli przewody, styki i aparaty mają różne logiki oznaczeń, każda poprawka zajmuje niepotrzebnie dużo czasu.
- Własne symbole bez legendy - zespół albo wykonawca nie powinien zgadywać, co oznacza niestandardowy znak.
- Brak raportów - lista materiałów, zacisków i kabli to nie dodatek, tylko część projektu, która oszczędza czas przy montażu.
- Ignorowanie eksportu - jeśli program źle radzi sobie z PDF, DXF lub DWG, współpraca z zewnętrzną firmą bywa trudniejsza niż sam projekt.
- Brak kontroli wersji - po kilku poprawkach trzeba wiedzieć, która wersja jest aktualna, inaczej nawet dobry schemat przestaje być wiarygodny.
Kiedy te błędy znikają, wybór programu staje się znacznie bardziej logiczny, bo przestajesz patrzeć wyłącznie na interfejs, a zaczynasz widzieć cały proces pracy. Z tego właśnie punktu najłatwiej dojść do praktycznej rekomendacji.
Co wybrałbym w praktyce, gdybym zaczynał dziś od zera
Gdybym miał zacząć od zera, nie szukałbym od razu najcięższego systemu. Do prostszych prac, nauki albo sporadycznych projektów wybrałbym QElectroTech lub ProfiCAD, bo oba pozwalają szybko wejść w temat bez długiego wdrożenia. Jeśli jednak wiem, że będę pracował zawodowo, generował raporty i współpracował z większym zespołem, sprawdzam od razu AutoCAD Electrical albo EPLAN Electric P8.
- Wybieram narzędzie darmowe, gdy liczy się niski próg wejścia i szybki efekt.
- Wybieram narzędzie płatne, gdy automatyzacja dokumentacji realnie oszczędza mi godziny pracy.
- Sprawdzam eksport do PDF, DXF lub DWG, bo to najczęstszy punkt tarcia z wykonawcą.
- Przy PV upewniam się, że program dobrze obsługuje schemat jednokreskowy i czytelne oznaczenia zabezpieczeń.
Ja patrzę na to bardzo prosto: najlepszy program to taki, który pozwala mi narysować schemat raz, potem bez nerwów go poprawić i oddać dalej w formacie, którego druga strona naprawdę użyje. Przy instalacjach domowych i fotowoltaice ta cecha liczy się bardziej niż marketingowa lista funkcji, bo właśnie ona decyduje, czy dokumentacja będzie praktyczna, czy tylko poprawna na ekranie.
