Dobór przewodów do automatyki bramy i furtki decyduje nie tylko o samym uruchomieniu napędu, ale też o tym, czy cała instalacja będzie działała stabilnie po deszczu, mrozie i setkach cykli otwierania. Dlatego pytanie jakie kable do bramy i furtki wybrać sprowadza się do trzech rzeczy: napięcia systemu, długości trasy i tego, czy przewód pracuje w ziemi, czy przy ruchomym skrzydle. W tym tekście rozkładam temat na konkretne typy kabli, przekroje i błędy, które najczęściej kończą się poprawką.
Najkrótsza droga do dobrego doboru przewodów
- Do zasilania napędu najczęściej wybiera się przewód zewnętrzny 3 x 1,5 mm² albo 3 x 2,5 mm², a przy dłuższych odcinkach trzeba myśleć o większym przekroju.
- Fotokomórki zwykle prowadzi się oddzielnym przewodem 2 x 0,75 mm², a połączenie między dwoma napędami często wymaga 2 x 1 mm².
- W gruncie kabel powinien iść w osłonie ochronnej, a na odcinkach narażonych na przejazd auta w rurze lub kanale odpornym na nacisk.
- Furtka z elektrozaczepem, kontaktronem lub kontrolą dostępu wymaga własnych żył i nie powinna być dołączana do zasilania napędu.
- Najwięcej problemów powodują zbyt cienki przewód, brak zapasu żył i prowadzenie wszystkiego w jednej przypadkowej rurze.
Od czego naprawdę zależy dobór przewodów do automatyki
Ja zwykle zaczynam od narysowania całej trasy kabla, bo od tego zależy więcej niż od samego modelu napędu. Inne wymagania ma krótki montaż przy słupku obok domu, inne brama oddalona o kilkanaście metrów, a jeszcze inne układ z furtką, elektrozaczepem, fotokomórkami i lampą ostrzegawczą. W praktyce decydują przede wszystkim napięcie, długość, środowisko pracy i liczba akcesoriów, które mają dostać osobne zasilanie albo sygnał.
- Napięcie systemu - 230 V i 24 V zachowują się inaczej, więc nie dobiera się do nich tych samych przekrojów.
- Długość trasy - im dalej od rozdzielnicy do napędu, tym ważniejszy jest spadek napięcia.
- Miejsce prowadzenia - ziemia, strefa ruchoma i odcinek na zewnątrz wymagają innej ochrony niż kabel schowany w ścianie.
- Akcesoria - fotokomórki, antena, lampa, przełącznik kluczowy czy wideodomofon zwykle nie powinny iść jednym przewodem z zasilaniem silnika.
Jeśli instalacja ma być gotowa na rozbudowę, od razu planuję też kilka wolnych żył. To tańsze niż ponowne odkopywanie trasy za rok, gdy pojawi się potrzeba dołożenia czytnika, modułu Wi-Fi albo zasilania awaryjnego. Z takim założeniem łatwiej przejść do konkretu, czyli do samych przewodów zasilających.
Jakie przewody dać do zasilania napędu i centrali
Do zasilania zwykle nie kombinuję. Jeśli producent nie wymaga czegoś niestandardowego, wybieram przewód zewnętrzny dobrany do mocy napędu i długości trasy. W instrukcjach Somfy dla automatyki bramy rozwiernej pojawia się bardzo praktyczny zestaw: 3 x 1,5 mm² albo 3 x 2,5 mm² do pracy na zewnątrz, minimum w klasie H07RN-F. To dobry punkt odniesienia, bo taki kabel znosi wilgoć i pracę w warunkach zewnętrznych lepiej niż przypadkowy przewód domowy.
| Element instalacji | Typowy przewód | Kiedy zwiększyć przekrój | Praktyczna uwaga |
|---|---|---|---|
| Zasilanie 230 V napędu lub centrali | 3 x 1,5 mm² albo 3 x 2,5 mm² w wersji zewnętrznej | Gdy trasa jest długa, a napęd pobiera więcej prądu | Do odcinków zewnętrznych wybieram przewód przeznaczony do pracy na dworze, nie zwykły kabel mieszkaniowy |
| Połączenie między dwoma napędami bramy skrzydłowej | 2 x 1 mm² | Gdy producent zaleca większy przekrój albo przewód biegnie dalej | To nie jest miejsce na oszczędzanie na żyłach, bo napęd ma wtedy pracować równo po obu stronach |
| Długi odcinek w systemie 24 V DC | Dobór po spadku napięcia, często wyższy niż w 230 V | Przy większej odległości między napędem a centralą | W części systemów producenci przechodzą nawet na 2 x 2,5 mm² przy około 10 m trasy |
To ostatnie zastrzeżenie jest ważne: w niskonapięciowych układach 24 V spadek napięcia daje się odczuć szybciej niż wiele osób zakłada. Przy krótkim odcinku przewód może działać idealnie, a przy kilkunastu metrach ten sam zestaw zaczyna pracować ospale albo losowo zgłaszać błąd. Gdy mam wątpliwość, wolę dać grubszy przewód i zostawić margines, niż potem tłumaczyć się z niedomkniętej bramy.
W praktyce warto pamiętać, że dłuższy odcinek i większa moc to zawsze ten sam kierunek decyzji: większy przekrój, lepsza ochrona i mniej strat po drodze. Z tego miejsca naturalnie przechodzę do akcesoriów, bo to one najczęściej komplikują prosty plan kablowy.
Jak okablować fotokomórki, lampę i antenę
Akcesoria bezpieczeństwa i sterowania powinny mieć własne przewody, a nie być „podpięte przy okazji”. W instrukcji Somfy dla jednego z napędów znajdziesz bardzo czytelny zestaw: fotokomórki na przewodzie 2 x 0,75 mm², połączenie między napędami 2 x 1 mm² i zasilanie zewnętrzne w wersji 3 x 1,5 lub 3 x 2,5 mm². To pokazuje zasadę, którą sam stosuję od lat: im ważniejsza funkcja, tym mniej improwizacji na kablu.
- Fotokomórki - najczęściej prowadzi się je oddzielnym przewodem 2 x 0,75 mm², czasem w układzie magistrali producenta.
- Lampa ostrzegawcza - przy systemach 24 V jej moc bywa ograniczona, na przykład do 10 W, więc przewód i osprzęt muszą pasować do konkretnego wyjścia sterownika.
- Zewnętrzna antena - jeśli centrala ją przewiduje, stosuje się przewód koncentryczny 52 Ω, na przykład RG58 lub podobny, z zachowaniem zaleceń producenta.
- Wideodomofon, klawiatura, przełącznik kluczowy - zwykle wymagają osobnych żył sygnałowych i nie powinny wisieć na tym samym obwodzie co silnik.
W katalogu FAAC dla bram rozwiernych widać to jeszcze wyraźniej: osobne linie dla zasilania, napędu, lampy ostrzegawczej, przełącznika kluczowego i fotokomórek TX/RX. To dobra praktyka, bo od razu porządkuje instalację i ułatwia serwis. Jeżeli wszystko wpakuje się do jednego przewodu „na skróty”, potem diagnostyka robi się niepotrzebnie trudna.
Warto też uważać na kompatybilność z zasilaniem awaryjnym albo układem solarnym. Część akcesoriów 230 V, takich jak wideodomofon, oświetlenie strefowe czy przełącznik kluczowy, może nie współpracować z każdym systemem na akumulator lub zasilanie słoneczne. Jeśli planujesz taki wariant, sprawdzam to przed zakupem przewodów, a nie po tynkach i wkopaniu trasy.
Co zmienia furtka z elektrozaczepem lub kontrolą dostępu
Przy furtce temat kabli robi się bardziej czuły, bo dochodzi bezpieczeństwo przejścia pieszego, elektrozaczep, czasem zamek, czytnik lub domofon. Jeśli furtka jest zintegrowana z bramą albo ma wpływać na jej pracę, system powinien blokować ruch napędu, gdy furtka jest otwarta. To nie jest detal kosmetyczny, tylko element, który chroni mechanikę i użytkownika.
Ja w takim układzie zawsze rozdzielam trzy rzeczy: zasilanie napędu, sygnał z czujnika furtki i zasilanie samego elektrozaczepu lub zamka. Dzięki temu nie mieszam obwodu siłownika z obwodem kontroli dostępu. Jeśli furtka ma działać z domofonu, klawiatury albo przycisku wyjścia, każdy z tych elementów powinien mieć własną, czytelną trasę i opisane żyły. To później bardzo ułatwia serwis, zwłaszcza gdy w instalacji pojawia się kilku różnych wykonawców.
- Kontaktron lub czujnik stanu furtki - pozwala zablokować pracę bramy, gdy skrzydło furtki jest otwarte.
- Elektrozaczep lub zamek - dostaje osobny przewód, bo pracuje inaczej niż napęd bramy.

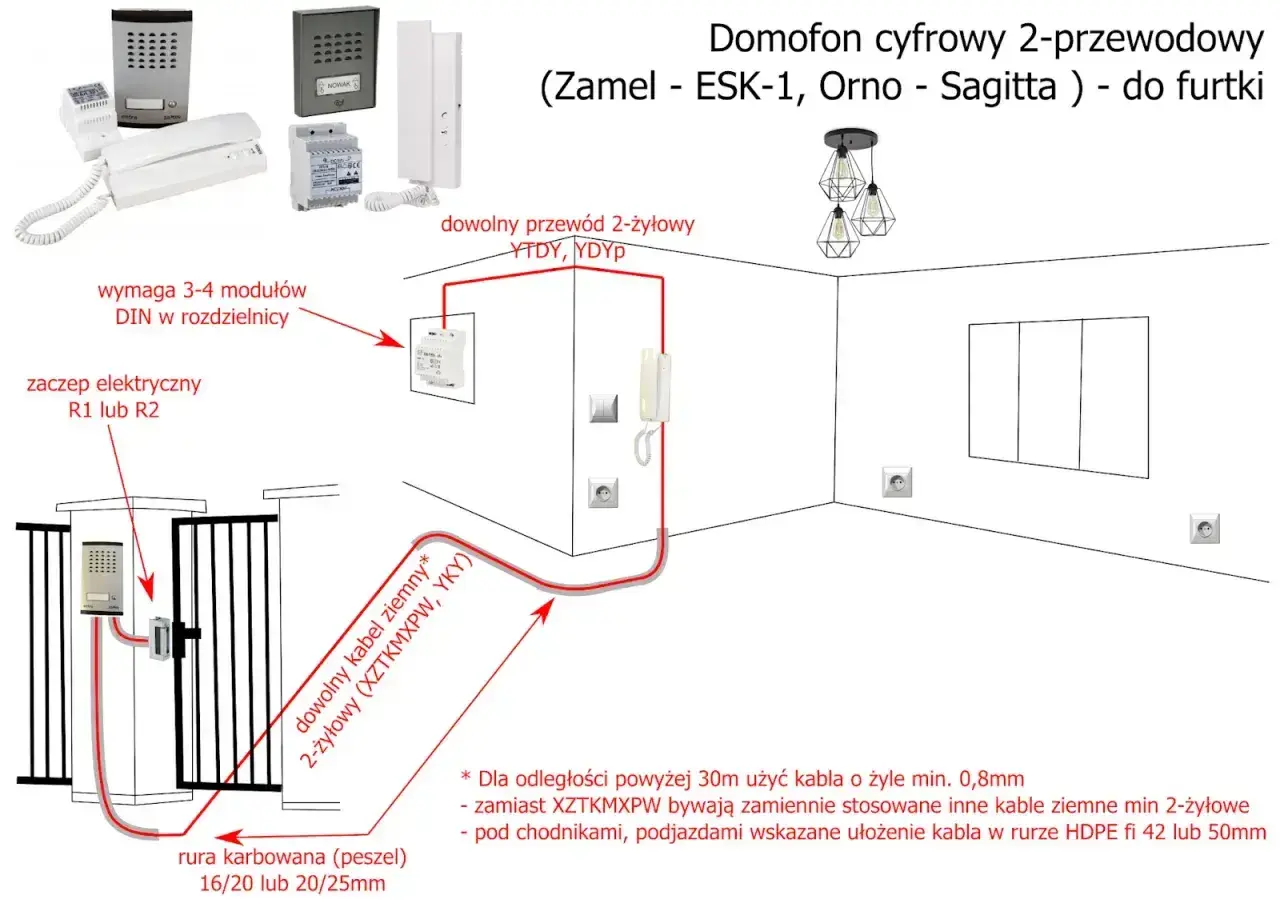

- Domofon lub wideodomofon - wymaga kabla zgodnego ze swoim systemem, więc nie zakładam jednego uniwersalnego przekroju.
- Przycisk wyjścia i czytnik - warto przewidzieć dodatkowe żyły, nawet jeśli na początku nie są używane.
To właśnie przy furtce najczęściej wychodzi, czy instalacja była zaplanowana, czy tylko złożona. Dobrze ułożone przewody oszczędzają później nerwy, a czasem po prostu ratują cały system przed niepotrzebnym rozbieraniem słupka. Następny krok to prowadzenie kabli tak, by przeżyły nie tylko pierwszy sezon, ale też kolejne lata pracy.
Jak prowadzić przewody w gruncie i przy ruchomych elementach
W ziemi przewód nie może leżeć luzem. Instrukcje producentów jasno mówią, że przewody prowadzone pod ziemią powinny iść w osłonie ochronnej o średnicy wystarczającej na ułożenie wszystkich żył, a jeśli nie da się ich zakopać, trzeba użyć przejścia odpornego na przejazd pojazdów. To dla mnie punkt obowiązkowy, nie opcja dodatkowa.
- Prowadzę zasilanie możliwie najkrótszą drogą do miejsca sterownika lub słupka.
- Oddzielam przewody mocy od cienkich przewodów sygnałowych, zwłaszcza gdy trasa jest długa.
- Zostawiam zapas długości przy ruchomych punktach, żeby kabel nie pracował na ciągłym naprężeniu.
- Stosuję peszel, rurę albo kanał odporny na nacisk w strefie przejazdu i w gruncie.
- Końce opisuję przed zasypaniem, bo po zamknięciu wykopu każda pomyłka kosztuje podwójnie.
Przy skrzydle bramy i przy furtce nie oszczędzam też na promieniu gięcia. Sztywny kabel zbyt mocno zagięty przy zawiasie prędzej czy później się zemści, zwłaszcza zimą, gdy materiał robi się twardszy. Lepiej od razu zostawić miękki zapas i odciążenie mechaniczne niż po czasie szukać przerwy, która objawia się tylko wtedy, gdy pada deszcz albo skrzydło dojdzie do końca ruchu.
Najczęstsze błędy, które kosztują najwięcej czasu
Przy kablach do bramy i furtki największy problem rzadko polega na tym, że ktoś wybrał „zły kolor”. Zwykle chodzi o zbyt mały przekrój, brak ochrony albo mieszanie obwodów, które nie powinny się spotykać. To właśnie te błędy później robią najwięcej szkód, bo instalacja może działać przez kilka tygodni, a potem zaczyna zawodzić w losowych momentach.
- Zbyt cienki przewód do zasilania napędu - skutkuje spadkiem napięcia, słabszą pracą i niepotrzebnymi alarmami sterownika.
- Jeden kabel do wszystkiego - miesza sygnał, zasilanie i bezpieczeństwo, więc utrudnia diagnozę.
- Przewód domowy w gruncie - szybko traci trwałość, jeśli nie jest przeznaczony do pracy na zewnątrz.
- Brak zapasu żył - kiedy pojawia się potrzeba dołożenia akcesorium, trzeba kopać ponownie.
- Brak puszki lub osłony w miejscu połączeń - woda i wilgoć potrafią zniszczyć nawet dobry przewód, jeśli końcówka jest źle zabezpieczona.
- Ignorowanie instrukcji producenta - to najkrótsza droga do problemów z działaniem i serwisem.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, byłoby to niedoszacowanie odległości. Na planie działki kabel wygląda krótko, a w rzeczywistości trasa robi się dłuższa o kilka metrów przez obejścia, zejścia w gruncie i dojście do słupka. To właśnie wtedy lepiej mieć przewód z zapasem niż ratować instalację prowizoryczną poprawką.
Zostaw sobie rezerwę, bo automatyka prawie zawsze się rozbudowuje
Gdybym miał dać jedną praktyczną radę na koniec, powiedziałbym: nie projektuj kabli tylko pod dzisiejszy zestaw. Zostaw dodatkowe żyły, dodatkową rurę albo przynajmniej możliwość łatwego przeciągnięcia kolejnego przewodu. W realnej instalacji bardzo często dochodzi później moduł Wi-Fi, kolejna fotokomórka, czytnik, zasilanie awaryjne albo integracja z systemem oszczędzania energii i sterowania z domu.
Przy instalacjach, które mają współpracować z fotowoltaiką, akumulatorem lub trybem oszczędnym, jeszcze bardziej pilnuję zgodności wszystkich elementów. Nie chodzi tylko o sam napęd, ale też o to, czy akcesoria nie będą pobierały więcej, niż system ma sensownie obsłużyć. Dobrze dobrany przewód nie robi wrażenia na etapie zakupu, ale to on decyduje, czy całość działa przewidywalnie po montażu i po kilku latach użytkowania. I właśnie o to w tym temacie chodzi najbardziej.
