Oznaczenie na kablu to nie ozdobny skrót, tylko skrócona instrukcja obsługi przewodu: mówi o napięciu, budowie, izolacji, liczbie żył i przeznaczeniu. Poniżej pokazuję, jak czytać oznaczenia kabli tak, żeby od razu wyłapać, czy dany przewód nadaje się do instalacji domowej, rozdzielnicy albo obwodu fotowoltaicznego. To właśnie te szczegóły najczęściej decydują o bezpieczeństwie i o tym, czy instalacja będzie wygodna w montażu.
Najpierw sprawdź rodzaj kabla, napięcie i przekrój
- Najczytelniej rozbijam napis na cztery części: rodzinę kabla, napięcie znamionowe, budowę żył oraz przekrój.
- Kolor żył pomaga, ale nie zastępuje opisu na powłoce ani dokumentacji producenta.
- W praktyce bardzo często spotkasz oznaczenia typu YDYp, H07V-U, H07V-K i H1Z2Z2-K.
- W instalacjach PV liczą się dodatkowo odporność na UV, zakres temperatur i napięcie po stronie DC.
- Jeżeli opis jest niepełny, kartę katalogową traktuję jako ważniejszą niż sam skrót handlowy.
Najpierw rozbij oznaczenie na kilka prostych informacji
Ja zawsze zaczynam od rozłożenia oznaczenia na elementy. Najpierw patrzę, czy mam do czynienia z kablem harmonizowanym, czy z polskim oznaczeniem rodzinnym, potem sprawdzam napięcie, a dopiero na końcu czytam resztę zapisu. To oszczędza czas, bo zamiast zgadywać, od razu wiem, czego szukać w dokumentacji.
| Element zapisu | Co zwykle mówi | Dlaczego to ważne |
|---|---|---|
| Litery na początku | Rodzina kabla albo system oznaczeń | Podpowiadają, czy to przewód instalacyjny, giętki, fotowoltaiczny albo specjalny |
| Cyfry po literach | Napięcie znamionowe albo klasa wyrobu | Pomagają odróżnić przewody do innych warunków pracy |
| Zapis typu 3x1,5 mm² | Liczba żył i ich przekrój | Wpływa na obciążalność, spadek napięcia i dobór zabezpieczenia |
| Dodatkowe skróty | Cechy specjalne, np. żyła ochronna, odporność UV, brak halogenów | Decydują o tym, gdzie kabel można bezpiecznie zastosować |
W praktyce ważne jest też to, że napis na kablu bywa tylko skrótem handlowym. Dobre odczytanie oznaczenia daje mi kierunek, ale ostateczne potwierdzenie biorę z karty katalogowej i warunków montażu. Gdy ten schemat masz w głowie, litery i cyfry przestają wyglądać jak przypadkowy ciąg znaków. W następnym kroku rozkładam je na konkretne znaczenia.

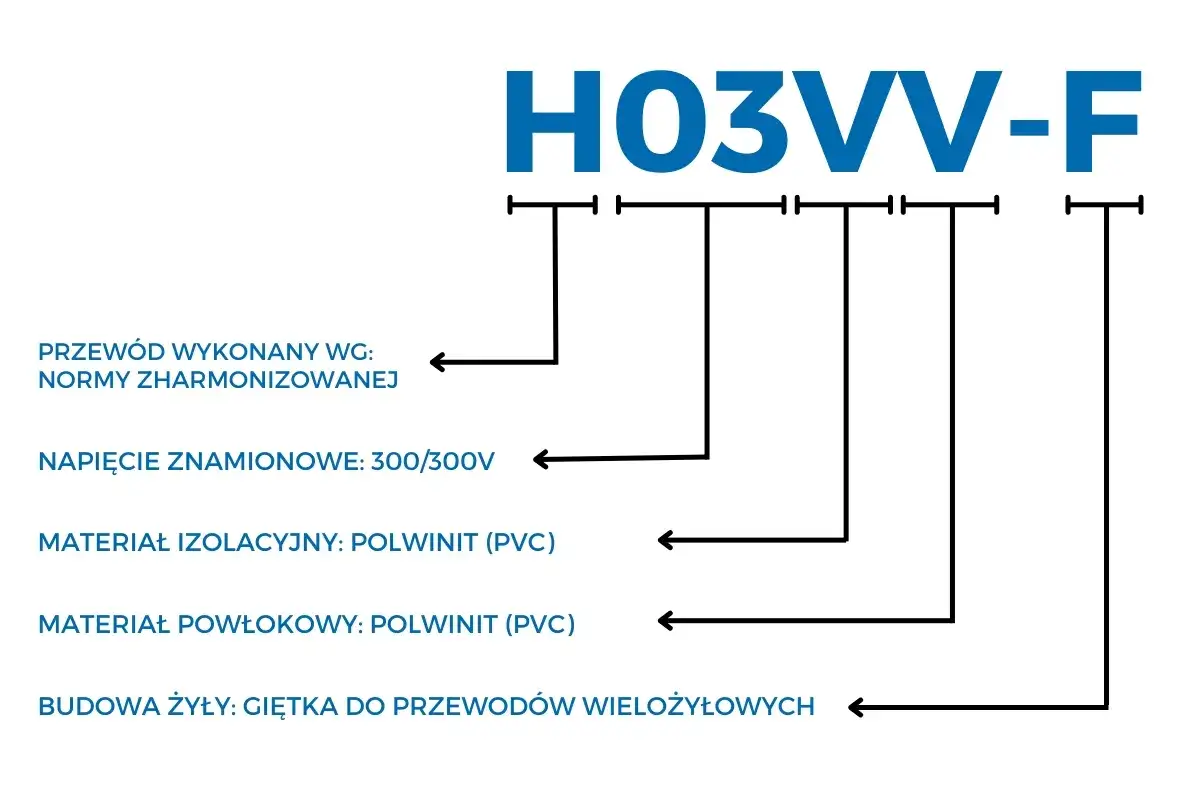

Co oznaczają litery i cyfry w praktyce
Najwięcej zamieszania robią litery, bo ten sam znak w różnych rodzinach kabli może mieć nieco inny sens. Ja czytam je jak alfabet techniczny: najpierw standard, potem napięcie, potem materiał izolacji i sposób wykonania żyły. To prostsze, niż wygląda.
| Znak lub skrót | Najczęstsze znaczenie | Przykład | Na co uważać |
|---|---|---|---|
| H | Wyrób harmonizowany | H07V-U | To znak rodziny europejskiej, nie opis zastosowania sam w sobie |
| 05 | Zwykle 300/500 V | H05V-U | To niższa klasa napięciowa niż 07 |
| 07 | Zwykle 450/750 V | H07V-K | Często spotykane w instalacjach i rozdzielnicach |
| V | Izolacja z PVC | H07V-U | Nie mówi o całym kablu, tylko o materiale izolacji |
| Y | Polwinit, czyli PVC w oznaczeniach krajowych | YDYp | W polskich oznaczeniach występuje bardzo często |
| D | Żyła miedziana jednodrutowa | YDY | To kabel sztywniejszy, przeznaczony głównie do układania na stałe |
| K | Żyła giętka, wielodrutowa | H07V-K | Daje większą elastyczność przy prowadzeniu w szafach i rozdzielnicach |
| U | Żyła jednodrutowa, sztywna | H07V-U | Lepiej znosi stałe prowadzenie niż częste zginanie |
| p | Kształt płaski | YDYp | Pomaga przy układaniu w tynku i prowadzeniu równoległym |
| żo | Żyła ochronna zielono-żółta | YDYp(żo) | To sygnał, że przewód ma żyłę PE |
Warto pamiętać, że mm² oznacza przekrój żyły, a nie jej średnicę. To drobny szczegół, ale właśnie na nim początkujący najczęściej się wykładają. Jeśli na kablu widzisz zapis 3x1,5 mm², oznacza to trzy żyły o przekroju 1,5 mm² każda, a nie „grubość 1,5 mm”.
Kiedy już rozumiesz same symbole, sens zaczyna mieć też kolor izolacji, więc przechodzę do tego niżej.
Kolory żył pomagają, ale nie załatwiają wszystkiego

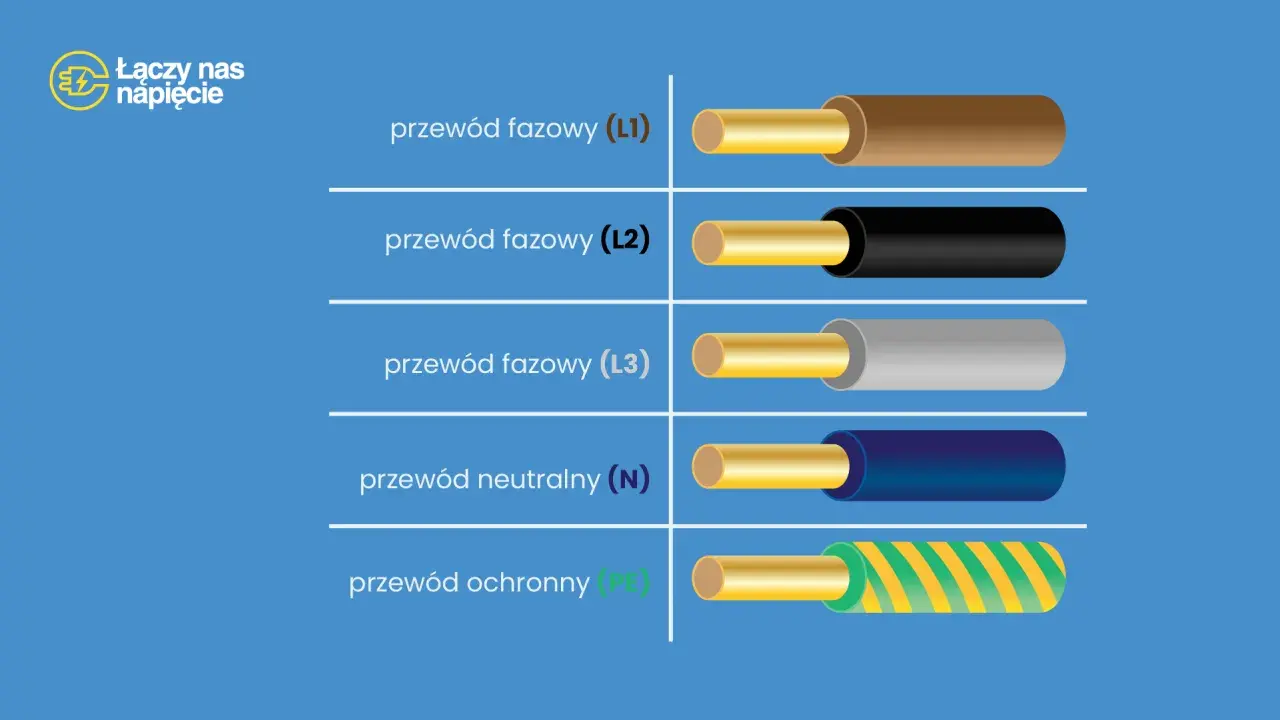

W polskich instalacjach kolorystyka żył jest bardzo mocno uporządkowana. Zielono-żółty to przewód ochronny PE, niebieski najczęściej oznacza neutralny N, a brązowy, czarny i szary służą zwykle do oznaczania żył fazowych. Ja traktuję to jako szybki skrót, ale nie jako jedyne źródło prawdy.
| Kolor | Najczęstsza funkcja | Uwagi praktyczne |
|---|---|---|
| Zielono-żółty | PE, czyli przewód ochronny | Ten kolor jest zarezerwowany dla ochrony i nie powinien być używany przypadkowo do innych funkcji |
| Niebieski | N, czyli przewód neutralny | W szczególnych przypadkach może być użyty inaczej, ale tylko wtedy, gdy nie ma ryzyka pomyłki |
| Brązowy, czarny, szary | Żyły fazowe L | Najczęściej spotykane w obwodach AC |
| Oznaczenie PEN | Funkcja ochronno-neutralna | Wymaga szczególnej uwagi, bo sposób oznaczenia bywa mieszany |
Przy przewodzie PEN sprawa jest bardziej złożona: bywa oznaczany kombinacją zielono-żółtą z niebieskim na końcach albo odwrotnie. Dlatego nie wolno zgadywać na podstawie jednego odcinka koloru. Kolory są bardzo pomocne przy montażu, ale nie zastępują oznaczenia na płaszczu i schematu instalacji. To ważne zwłaszcza tam, gdzie pojawiają się przewody wielożyłowe albo starsze odcinki instalacji.
Gdy kolor już nie budzi wątpliwości, najłatwiej przejść do przykładów, bo to one pokazują, jak czytać zapis w praktyce.
Tak rozczytuję najczęstsze oznaczenia w realnych przykładach
Przykłady najlepiej pokazują, że to nie są abstrakcyjne skróty, tylko bardzo konkretne informacje. Ja zwykle czytam je od lewej do prawej, ale z jednym zastrzeżeniem: najpierw chcę wiedzieć, do czego kabel jest przeznaczony, a dopiero potem wchodzę w szczegóły techniczne.
| Oznaczenie | Co z niego wyczytasz | Jak to interpretuję |
|---|---|---|
| YDYp(żo) 3x1,5 mm² 450/750 V | Płaski przewód instalacyjny z żyłą ochronną, do układania na stałe | To typowy wybór do instalacji domowych, gdzie liczy się prosty montaż w tynku i czytelna identyfikacja żył |
| H07V-U 1x2,5 mm² 450/750 V | Jednożyłowy, sztywny przewód z PVC | Sprawdza się w rurach, kanałach i rozdzielnicach, czyli tam, gdzie nie potrzebuję dużej elastyczności |
| H07V-K 1x1,5 mm² 450/750 V | Jednożyłowy przewód giętki | Wybieram go tam, gdzie przewód musi łatwiej układać się w szafie sterowniczej albo przy aparaturze |
| H1Z2Z2-K 1x6 mm² 1/1 kV | Przewód fotowoltaiczny do pracy po stronie DC | To wariant przeznaczony do instalacji PV, zwykle z naciskiem na odporność na UV, warunki atmosferyczne i podwyższone napięcie pracy |
W instalacjach fotowoltaicznych zwracam uwagę nie tylko na sam kod, ale też na to, czy przewód ma deklarowaną odporność UV i czy jego napięcie znamionowe pasuje do strony DC. To właśnie tutaj marketingowe opisy lubią być bardziej optymistyczne niż karta katalogowa. Jeśli chcesz kupić kabel do paneli, nie wystarczy samo „solar” w nazwie.
Po przykładach łatwiej zrozumieć, co naprawdę liczy się przy doborze przewodu do konkretnego miejsca pracy.
Dobierz kabel do miejsca pracy, nie tylko do samego napisu
W praktyce samo oznaczenie nie wystarcza, bo dwa przewody o podobnym kodzie mogą różnić się zakresem temperatury, odpornością na UV albo możliwością prowadzenia na zewnątrz. Jeśli kabel ma iść w tynku, liczy się układanie na stałe i odpowiedni przekrój. Jeśli ma trafić do rozdzielnicy, ważniejsza jest elastyczność. Jeśli pracuje przy fotowoltaice, patrzę przede wszystkim na warunki zewnętrzne i napięcie po stronie DC.
- Do stałej instalacji domowej szukam przewodu przeznaczonego do układania na stałe, z jasnym opisem liczby żył i przekroju.
- Do rozdzielnic i szaf sterowniczych wybieram przewody sztywniejsze albo giętkie, zależnie od sposobu prowadzenia i ilości miejsca.
- Do instalacji PV sprawdzam odporność na promieniowanie UV, zakres temperatur i napięcie znamionowe po stronie DC.
- Do tras narażonych na wilgoć lub słońce nie ufam samemu skrótowi handlowemu, tylko potwierdzeniu w karcie katalogowej.
- Przy dłuższych odcinkach uwzględniam także spadek napięcia, bo sam napis na kablu tego nie rozwiązuje.
Jeśli kabel ma pracować w słońcu, na dachu albo w pobliżu falownika, nie biorę pod uwagę wyłącznie symbolu z nazwy. Sprawdzam też temperaturę pracy, odporność na promieniowanie UV, zakres napięcia DC i sposób prowadzenia trasy. To szczególnie ważne w fotowoltaice, gdzie warunki eksploatacji bywają bardziej wymagające niż w zwykłej instalacji domowej.
To prowadzi do najczęstszych błędów, które najłatwiej wyłapać jeszcze przed zakupem.
Najczęstsze błędy przy odczytywaniu oznaczeń
- Mylenie przekroju żyły z jej średnicą. Zapis 1,5 mm² nie oznacza „1,5 mm grubości”.
- Patrzenie tylko na kolor i ignorowanie opisu na płaszczu. Kolor pomaga, ale nie daje pełnej informacji o kablu.
- Zakładanie, że każdy niebieski przewód jest neutralny. To bywa prawdą najczęściej, ale nie zawsze.
- Traktowanie kabla fotowoltaicznego jak zwykłego przewodu zewnętrznego. To za mało, jeśli kabel ma pracować na DC i w pełnym słońcu.
- Ignorowanie różnicy między przewodem do układania na stałe a przewodem giętkim. To wpływa na trwałość i wygodę montażu.
- Odczytywanie skrótu handlowego bez sprawdzenia napięcia znamionowego i zakresu temperatury.
Najbardziej ryzykowne jest zgadywanie na podstawie jednego koloru albo jednej litery. Dobre odczytanie oznaczenia zawsze łączy trzy rzeczy: napis na kablu, kartę katalogową i warunki, w których przewód ma pracować. To prosta zasada, ale w praktyce oszczędza sporo błędów.
Na końcu zostawiam prostą listę kontrolną, którą sam stosuję przed montażem.
Co sprawdzam przed zakupem przewodu do domu albo fotowoltaiki
Gdy wybieram kabel, nie zaczynam od ceny. Najpierw sprawdzam, czy oznaczenie pasuje do konkretnego zastosowania, a dopiero później porównuję oferty. To szczególnie ważne, gdy przewód ma pracować długo i w trudniejszych warunkach niż zwykłe połączenie w mieszkaniu.
- Rodzinę przewodu i jego przeznaczenie.
- Napięcie znamionowe.
- Liczbę żył i ich przekrój.
- Rodzaj żyły: sztywna czy giętka.
- Obecność żyły ochronnej PE lub oznaczenia żo.
- Odporność na UV, temperaturę i wilgoć, jeśli kabel ma pracować na zewnątrz.
- Zgodność z kartą katalogową, a nie tylko z krótkim opisem sklepowym.
Jeśli trzymasz się tej kolejności, łatwiej unikniesz pomyłki i nie kupisz kabla, który wygląda dobrze tylko w opisie. W praktyce to wystarczy, żeby pewniej czytać oznaczenia i dobierać przewody bez domysłów, także tam, gdzie w grę wchodzi instalacja fotowoltaiczna.
